Żeński kątowe
M12, 5-piny
ekranowany
Zaciski śrubowe
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |

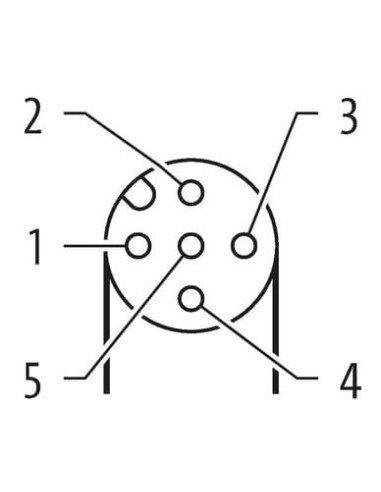

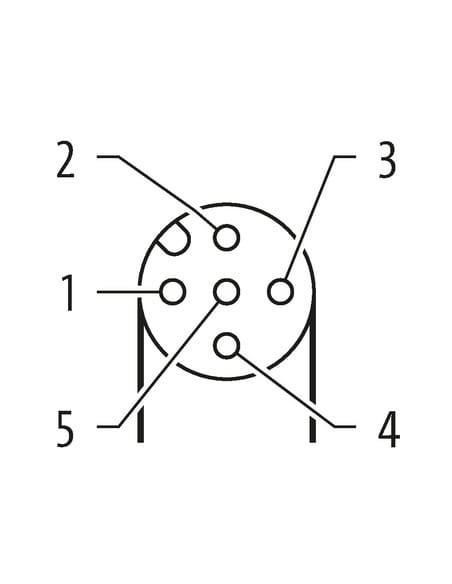

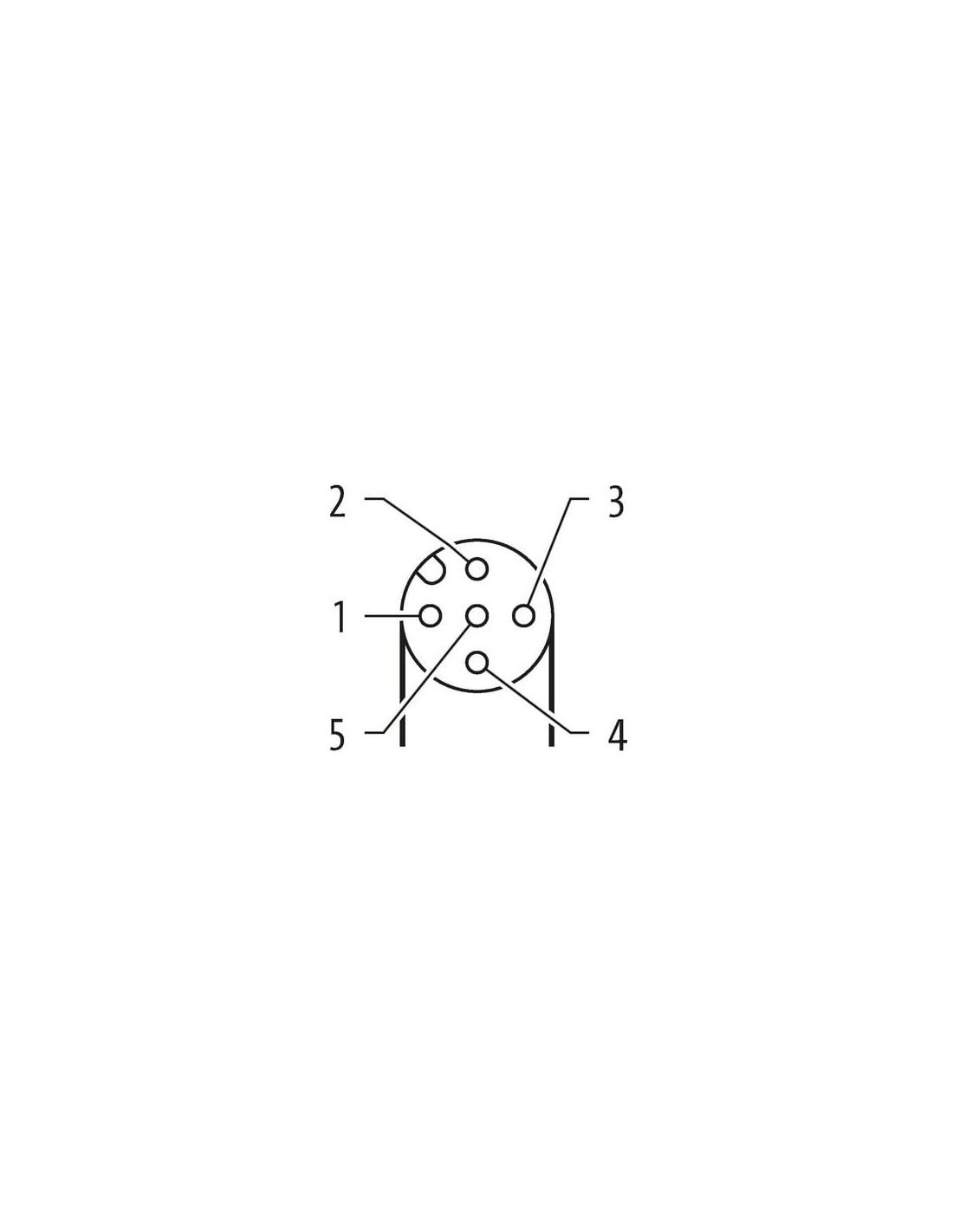

| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

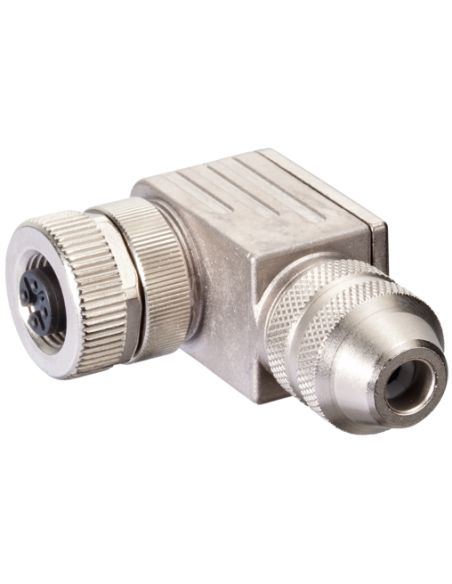

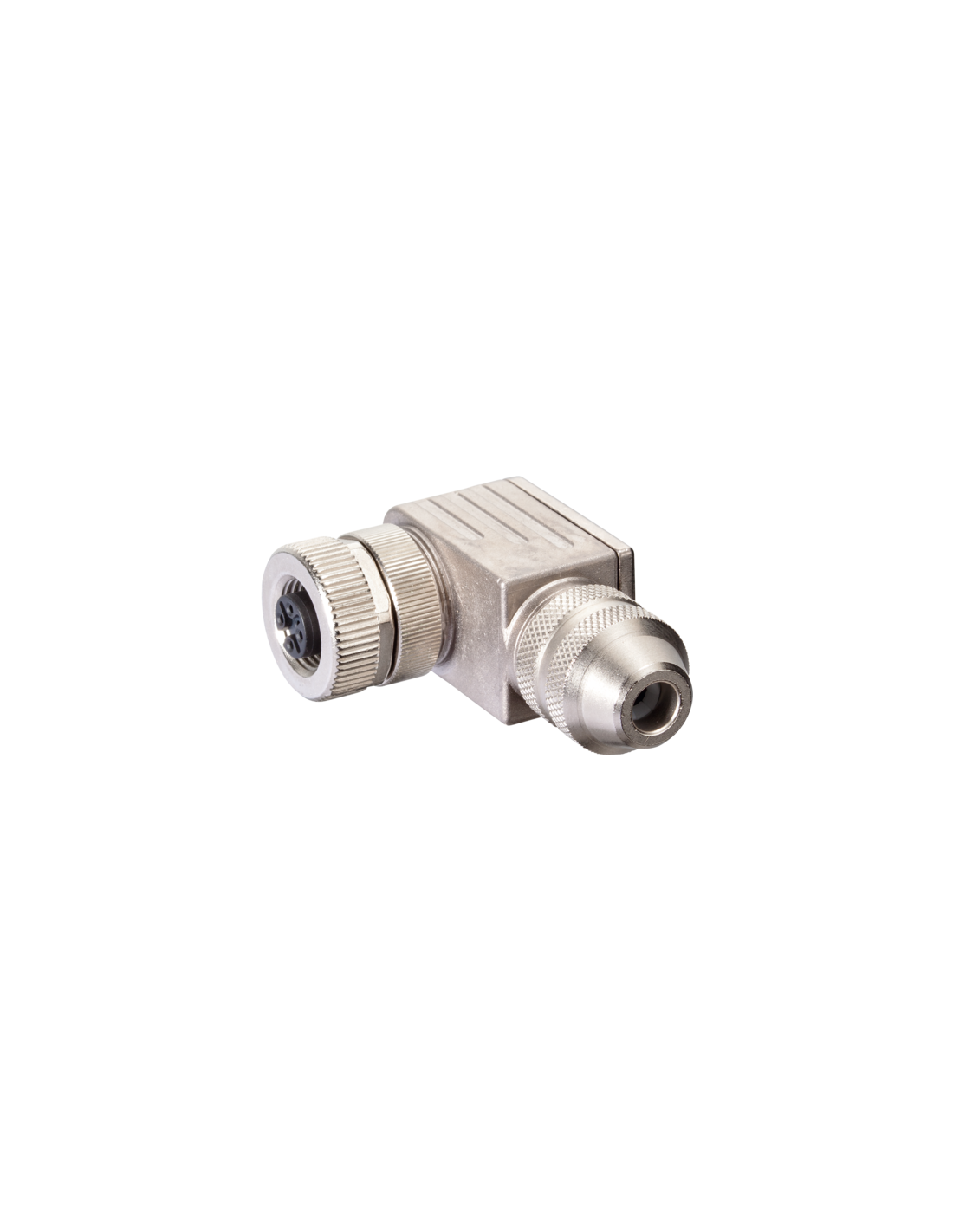

Wtyczka M12 żeńska kątowa, 5-polowa – ekranowana z zaciskami śrubowymi (7000-13441-0000000)
Wtyczka M12 żeńska kątowa to niezawodne i uniwersalne złącze wykorzystywane w profesjonalnych instalacjach przemysłowych, automatyce oraz budowie maszyn. Produkt zapewnia stabilność połączenia, wysoki poziom ochrony i odporność na trudne warunki przemysłowe.
Zastosowanie wtyczki M12 kątowej 5-polowej – zwiększona odporność i elastyczność montażu
Kątowa konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni oraz pozwala na uzyskanie kompaktowej instalacji przewodów w szafach sterowniczych, na liniach produkcyjnych i w rozdzielniach automatyki. Wtyczka znajduje szerokie zastosowanie w instalacjach czujników, systemach transmisji sygnałów oraz połączeniach z elementami wykonawczymi.
- Złącze M12 – szeroko stosowany standard przemysłowy
- Złącze żeńskie 5-pinowe – umożliwia przesył zarówno sygnałów, jak i zasilania
- Obudowa z niklowanego mosiądzu – gwarantuje trwałość oraz odporność na uszkodzenia mechaniczne i korozję

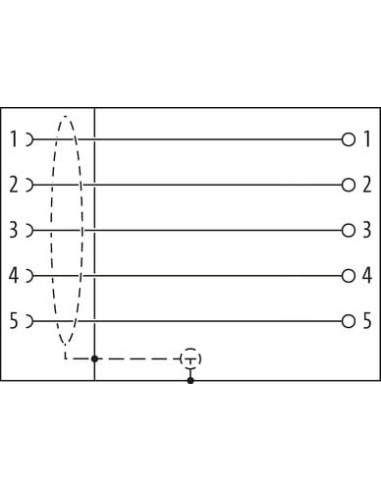

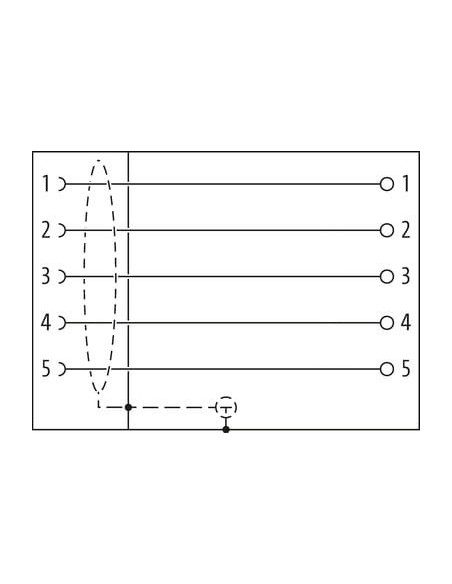

- Ekranowanie – zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest istotne w środowiskach przemysłowych
- Stopień ochrony IP67 – umożliwia stosowanie w warunkach narażenia na wilgoć, kurz i pył
- Kodowanie typu A – zapewnia kompatybilność z większością urządzeń automatyki
Najważniejsze cechy i zalety – wysoka jakość, bezpieczeństwo oraz łatwy montaż
Wtyczka M12 żeńska kątowa została zaprojektowana do prostego i szybkiego montażu dzięki zaciskom śrubowym oraz możliwości wyboru jednego z czterech kierunków wyjścia przewodu (rotacja 90°). Produkt dedykowany jest do aplikacji wymagających trwałego i pewnego połączenia przy zachowaniu odporności na czynniki zewnętrzne oraz obciążenia mechaniczne.
Wtyczka obsługuje napięcie do 60 V (AC/DC) oraz prąd do 4 A na styk, co umożliwia zasilanie i przesył sygnałów nawet w wymagających warunkach. Wysoki poziom ochrony (IP67) oraz odporność temperaturowa w zakresie od -40°C do 85°C pozwalają na pracę w surowych środowiskach.
- Prosta instalacja – montaż przewodów o przekroju do 0,75 mm²
- Wytrzymałość mechaniczna – obudowa z wykończeniem niklowanym
- Uniwersalność – szeroki zakres zastosowań w każdej branży przemysłowej
Typowe zastosowania – wtyczki M12 do automatyki i przemysłu
Wtyczka M12 kątowa 5-polowa ekranowana doskonale sprawdza się w:
- Sektorze automatyki przemysłowej – połączenia czujników, enkoderów i siłowników
- Budowie maszyn – szybka integracja instalacji okablowania
- Robotyce – montaż w ciasnych przestrzeniach ramion i narzędzi
- Systemach sterowania i monitoringu
- Transporcie i logistyce
Wtyczka M12 żeńska kątowa 5-polowa ekranowana to niezawodny wybór dla wszystkich, którzy oczekują bezpiecznego i trwałego połączenia w trudnych warunkach przemysłowych.
