Męski 90°
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 125 V |
| Napięcie robocze DC maks. (UL) | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 41 mm |
| Szerokość | 40 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

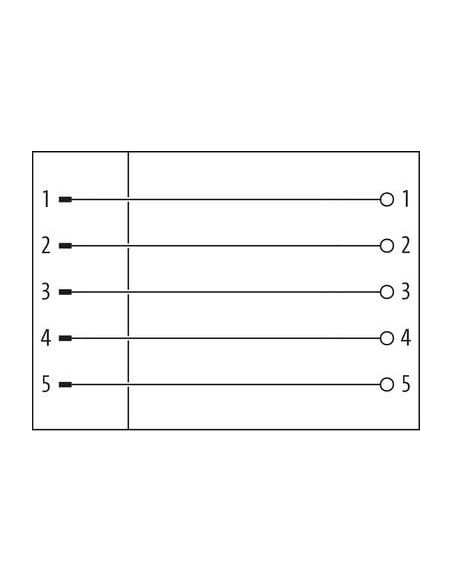

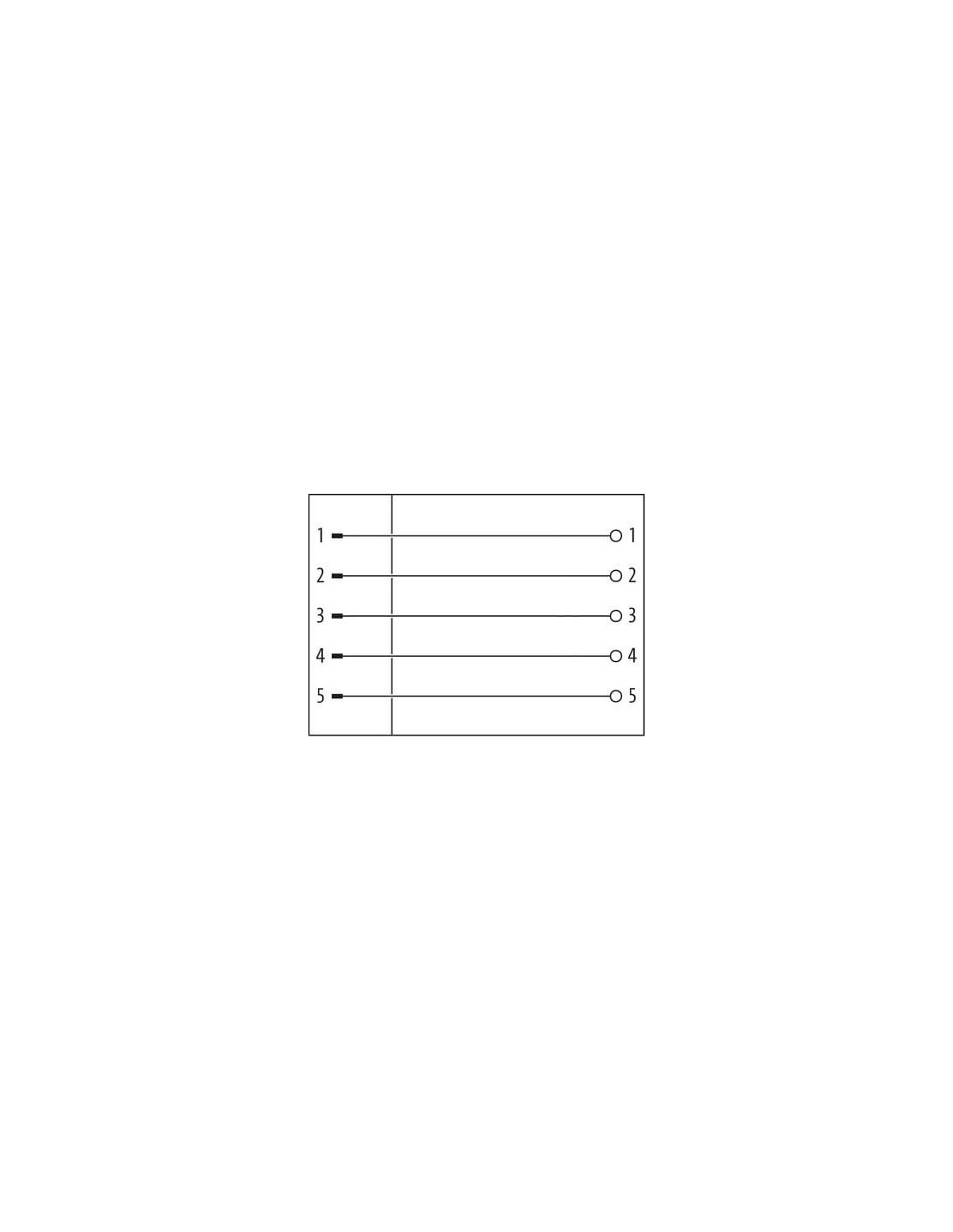

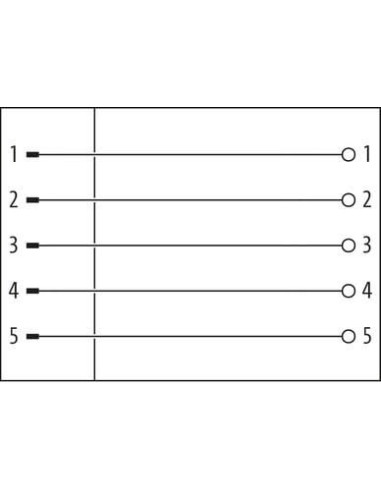

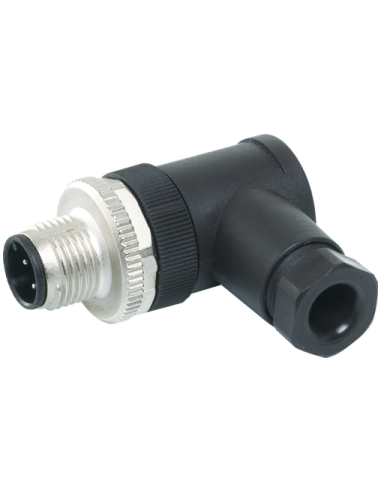

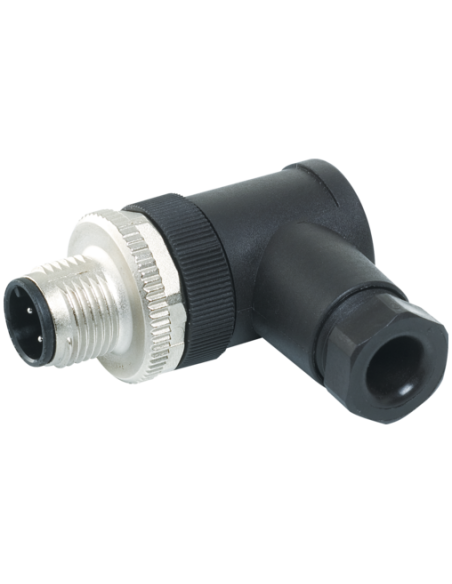

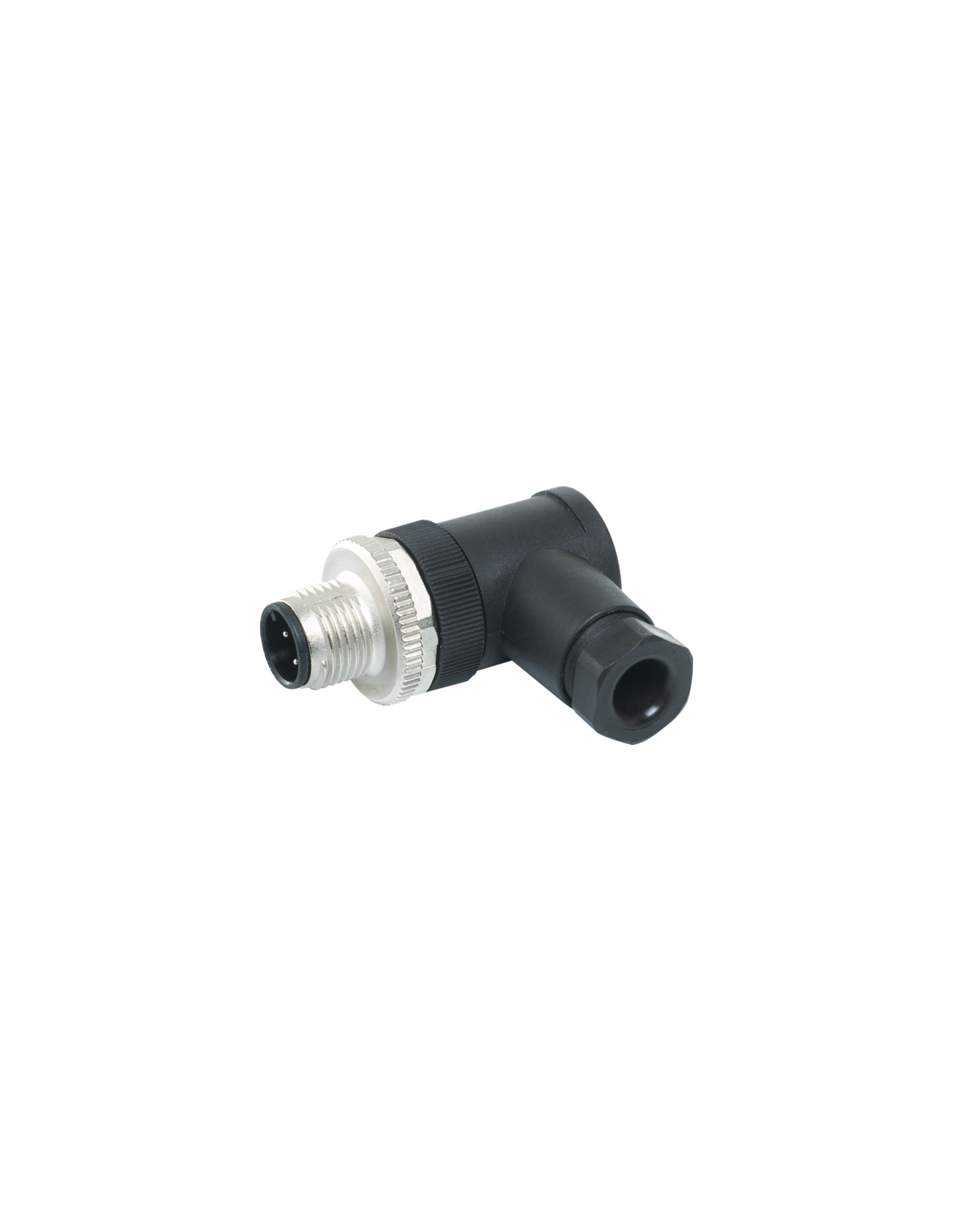

Wtyczka M12 męska kątowa 5-polowa 7000-12881-0000000 – zaciski śrubowe, średnica kabla 6–8 mm
Wtyczka M12 męska kątowa 5-polowa o kącie wyprowadzenia 90° to niezawodne i uniwersalne rozwiązanie do zastosowań w automatyce przemysłowej oraz aplikacjach wymagających bezpiecznego i trwałego połączenia elektrycznego. Prezentowany model jest wyposażony w zaciski śrubowe, co zapewnia łatwy i szybki montaż okablowania.
Zastosowanie wtyczki M12 5-polowej
Wtyczka M12 kątowa znajduje szerokie zastosowanie w środowiskach przemysłowych, gdzie liczy się odporność na trudne warunki eksploatacyjne. Stanowi doskonały wybór do podłączania:
- Czujników i elementów wykonawczych w systemach automatyki
- Sterowników PLC oraz modułów wejść/wyjść
- Maszyn przemysłowych narażonych na działanie kurzu, wilgoci i olejów
- Systemów transportowych i urządzeń na liniach produkcyjnych
Wytrzymała i praktyczna konstrukcja

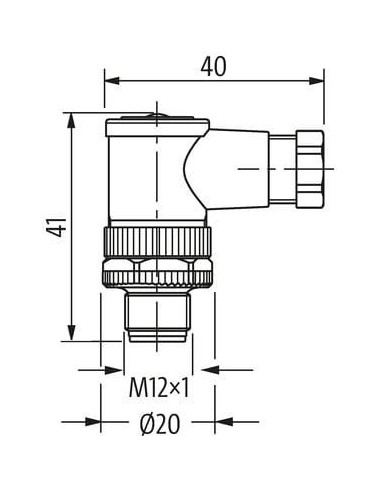

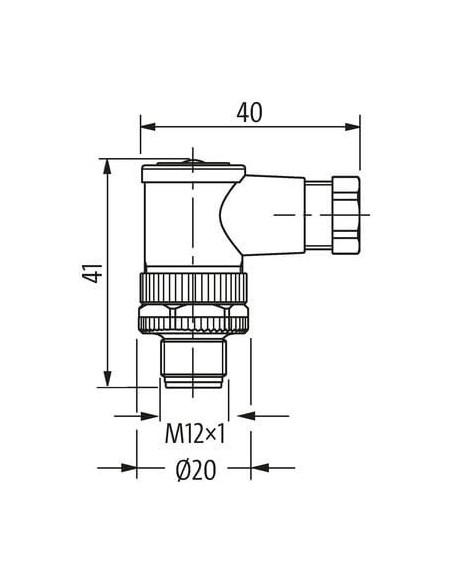

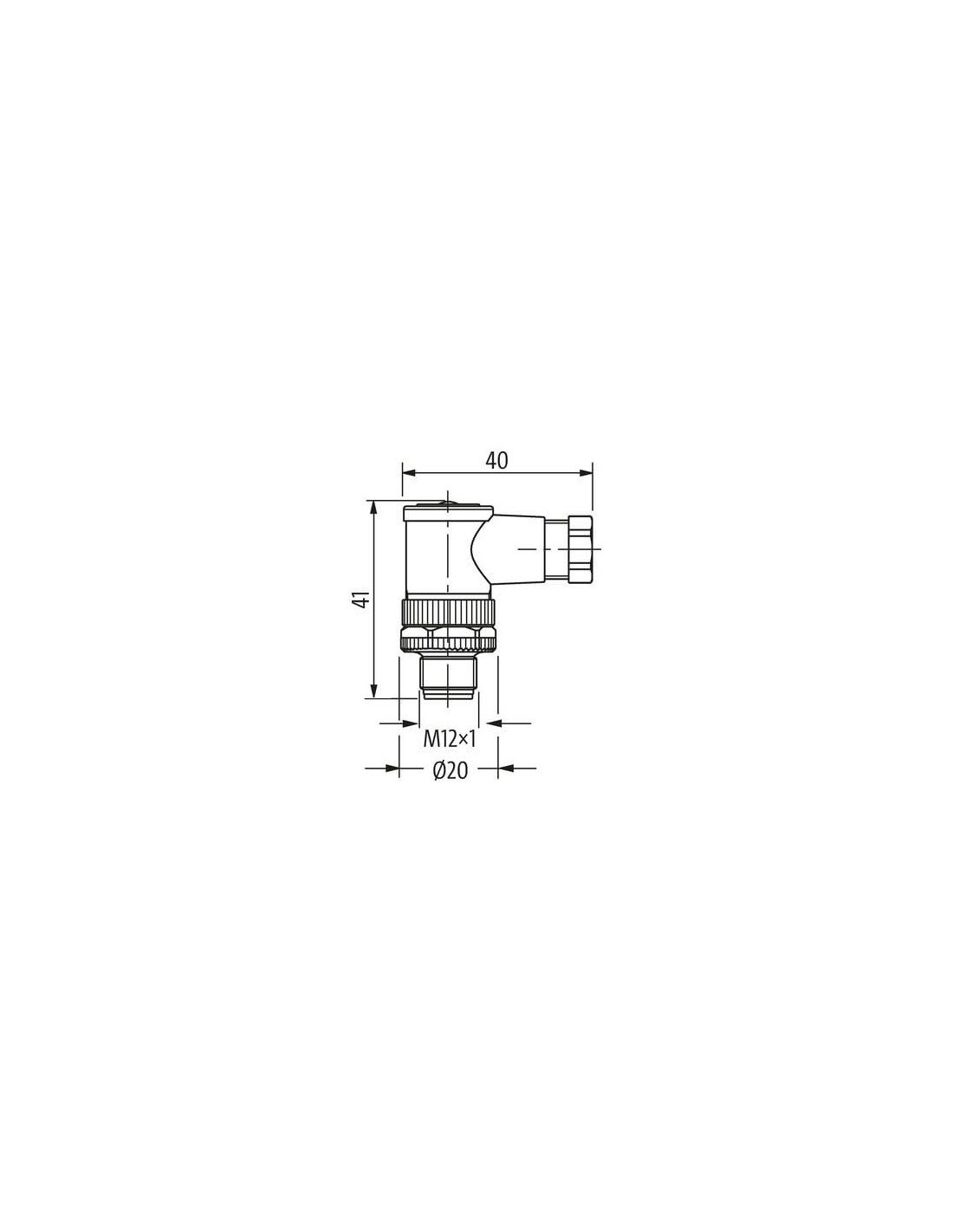

Obudowa z wysokiej jakości tworzywa PA cechuje się doskonałą odpornością chemiczną oraz na oleje. Kątowe wykonanie oraz kompaktowe wymiary (40 x 41 x 20 mm) umożliwiają instalację nawet w trudno dostępnych miejscach.
Stopień ochrony IP67 gwarantuje hermetyczność połączenia po właściwym zamontowaniu, chroniąc styki przed wnikaniem wody i pyłu.
Najważniejsze cechy techniczne wtyczki M12 kątowej
- 5 pinów – umożliwia transmisję sygnałów lub zasilania
- Zaciski śrubowe – szybka i wygodna instalacja
- Średnica kabla: 6–8 mm
- Maksymalny prąd na styk: do 4 A
- Maksymalne napięcie robocze: 60 V (AC/DC) lub 125 V (UL)
- Zabezpieczenie przeciwwstrząsowe – stabilność w środowisku drgań
- Zakres temperatur pracy: od -40°C do +85°C
- Kodowanie A – standardowe dla aplikacji automatyki
Łatwy montaż i bezpieczeństwo użytkowania
Wtyczka jest wyposażona w zabezpieczenie przed nieautoryzowanym poluzowaniem oraz ergonomiczny zacisk kablowy. Kluczowe elementy montażowe to rozstaw klucza SW18 oraz łatwy dostęp do śrub mocujących.
Przyłącza śrubowe pozwalają na wykorzystanie przewodów o przekroju do 0,75 mm², zapewniając pewność połączenia nawet przy znacznym obciążeniu.
Typowe obszary użycia wtyczki M12 kątowej 5-pinowej
- Montaż w rozdzielnicach przemysłowych
- Podłączanie urządzeń na liniach produkcyjnych
- Połączenia w maszynowniach i szafach sterowniczych
- Aplikacje wymagające odporności na czynniki zewnętrzne oraz agresywne media
Złącze M12 męskie, kątowe 5-polowe to solidna propozycja do profesjonalnych instalacji w przemyśle, gwarantująca niezawodność, uniwersalność oraz wygodę montażu w miejscach o ograniczonej przestrzeni.
