Dostępny
Żeński proste

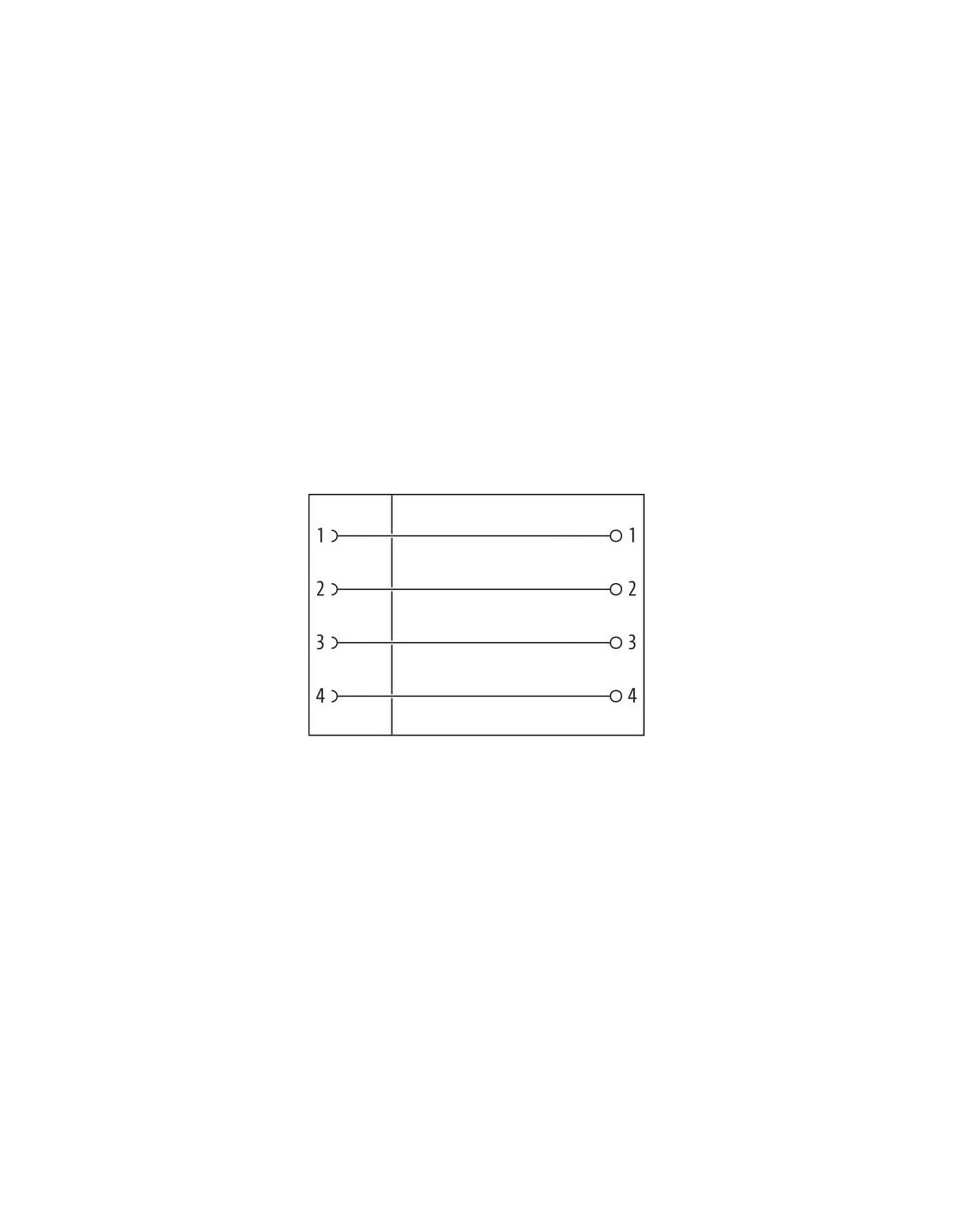

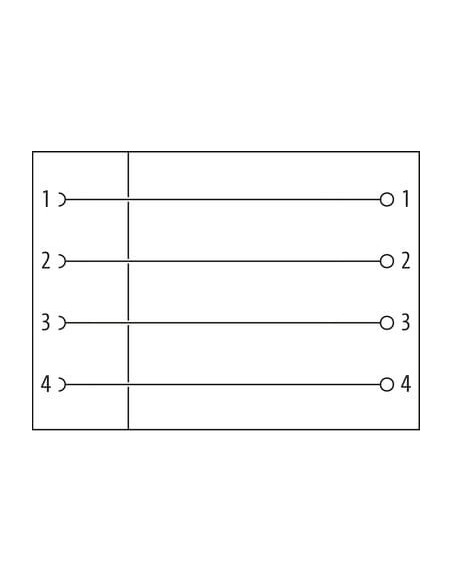

M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 54 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

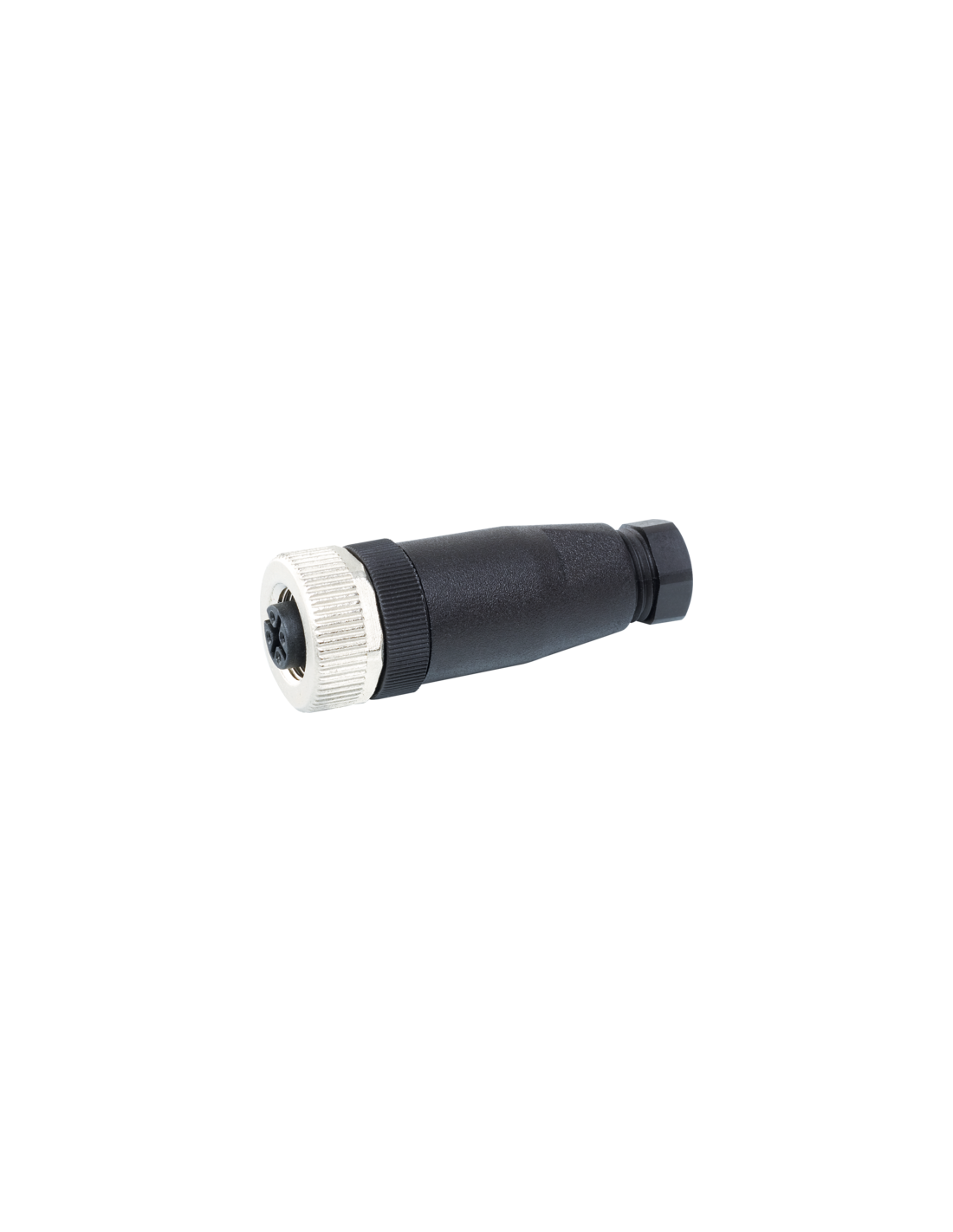

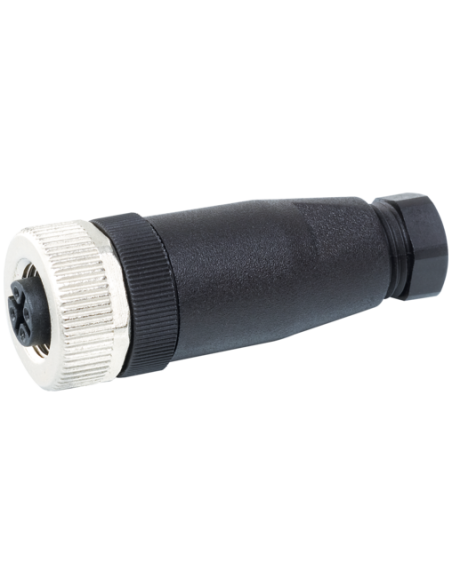

Wtyczka M12 żeńska prosta 4-polowa – niezawodne połączenia w automatyce i przemyśle
Wtyczka M12 żeńska prosta, 4-polowa to uniwersalny element łączeniowy, przeznaczony do podłączania urządzeń automatyki przemysłowej, sensorów, siłowników oraz komponentów maszyn. Zastosowanie zacisków śrubowych pozwala na łatwy i szybki montaż przewodów o przekroju do 0,75 mm² oraz zapewnia solidne i trwałe połączenie.
Złącze M12 – cechy konstrukcyjne i wytrzymałość
Wtyczka posiada obudowę z wytrzymałego tworzywa o wysokiej odporności na działanie chemikaliów i olejów, co gwarantuje długotrwałą eksploatację nawet w trudnych warunkach przemysłowych. Średnica mocowania kabla mieści się w zakresie 6–8 mm, dzięki czemu złącze sprawdzi się w szerokiej gamie instalacji automatyki. Stopień ochrony IP67 zabezpiecza wnętrze przed wnikaniem wody i pyłu, co przekłada się na zwiększoną niezawodność systemu.
Zastosowania wtyczki M12 4-pinowej
Wtyczki M12 tego typu wykorzystywane są w:
- Połączeniach sensorów i siłowników w maszynach przemysłowych
- Instalacjach automatyki budynkowej oraz systemach bezpieczeństwa
- Połączeniach urządzeń pomiarowych i sterowników PLC
- Szybkiej wymianie podzespołów oraz modernizacji układów automatyki
Zalety i funkcjonalność wtyczki M12 żeńskiej
Wtyczka wyróżnia się przede wszystkim:
- Prostą i solidną konstrukcją, umożliwiającą pewne przyłączenie przewodów
- Odpornością na wstrząsy i drgania – idealna do pracy w środowisku przemysłowym
- Wysokim poziomem ochrony IP67, zapewniającym bezpieczeństwo pracy w warunkach zapylenia lub podwyższonej wilgotności
- Niezawodnością transmisji sygnału dzięki czterem pozłacanym pinom
Wymiary i standardy montażowe

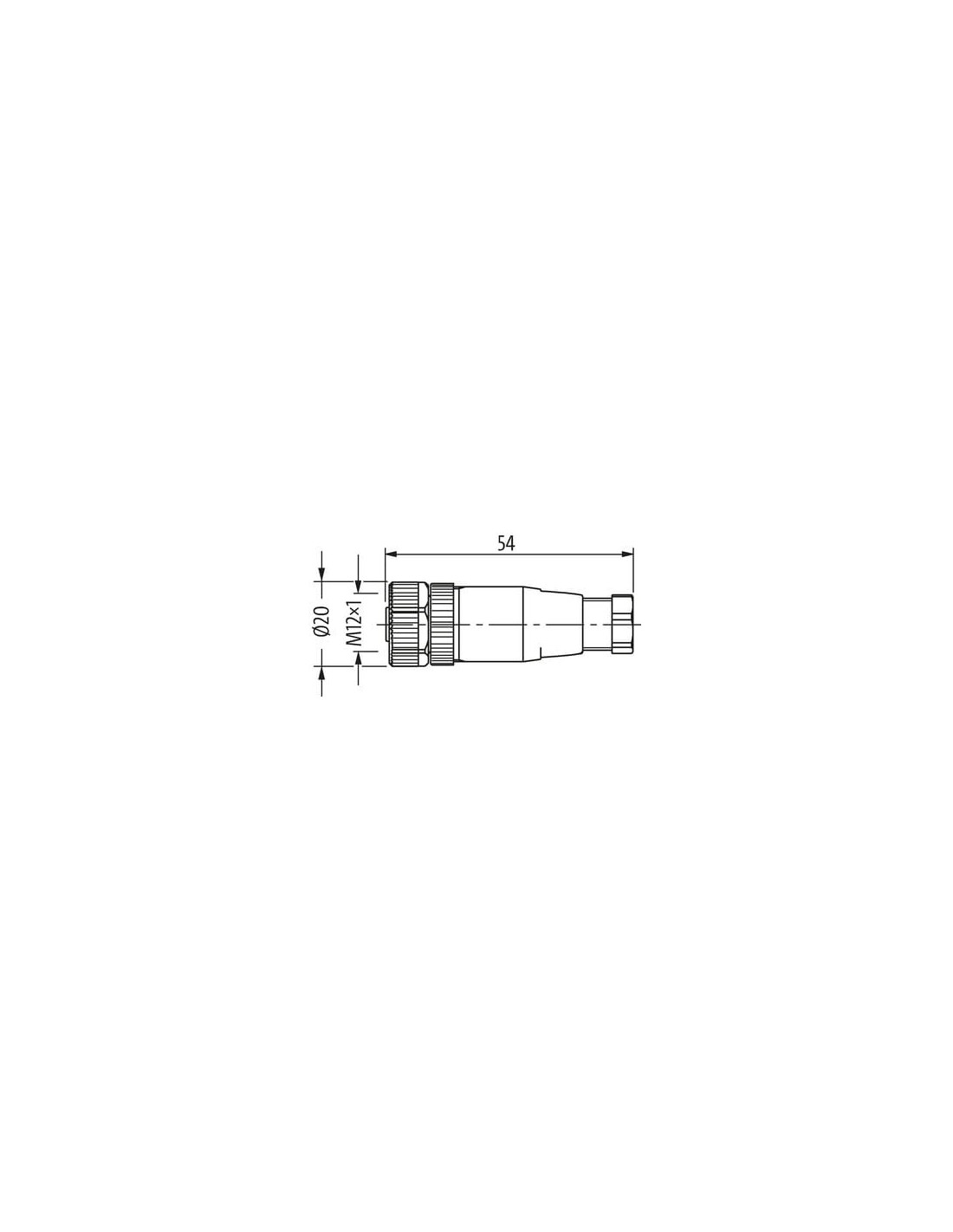

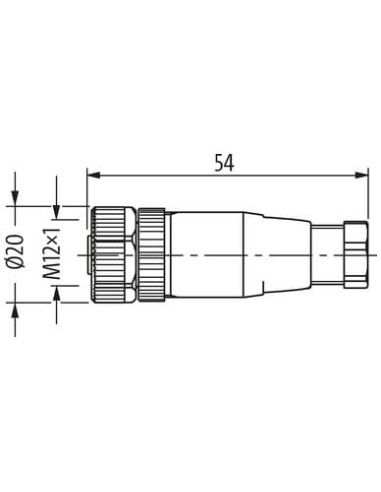

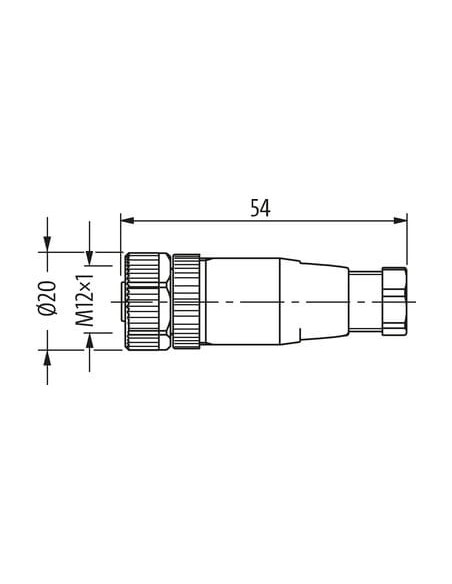

Produkt posiada kompaktowe wymiary (długość 54 mm, średnica 20 mm) oraz standardowy gwint M12x1, co czyni go kompatybilnym z większością dostępnych na rynku gniazd i przewodów automatyki. Gwarantuje stabilność połączenia dzięki śrubowemu mocowaniu oraz możliwości użycia zabezpieczenia przeciwwstrząsowego.
Parametry pracy i warunki środowiskowe
Wtyczka zachowuje pełną funkcjonalność w szerokim zakresie temperatur roboczych od -40°C do +85°C. Została zaprojektowana do pracy pod napięciem do 250 V AC/DC oraz prądzie do 4 A na styk, co umożliwia jej szerokie zastosowanie w układach sterowania i zasilania.
Wtyczka M12 żeńska prosta 4-pinowa to sprawdzone rozwiązanie do realizacji niezawodnych i bezpiecznych połączeń elektrycznych w różnorodnych zastosowaniach automatyki i przemysłu.
