Męski prosty

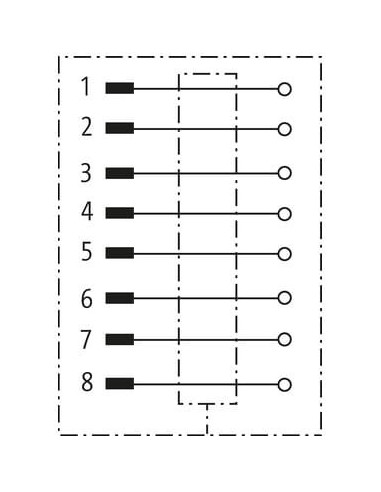

M12, 8-piny
ekranowany
Zakres mocowania (Ø kabla): 6...8 mm
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

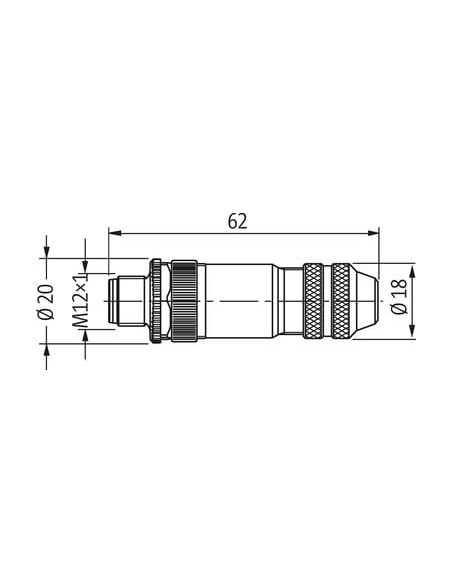

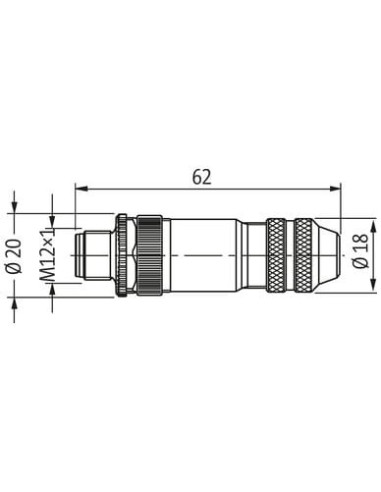

| Gwint | M12 x 1 |
| Kodowanie | A |

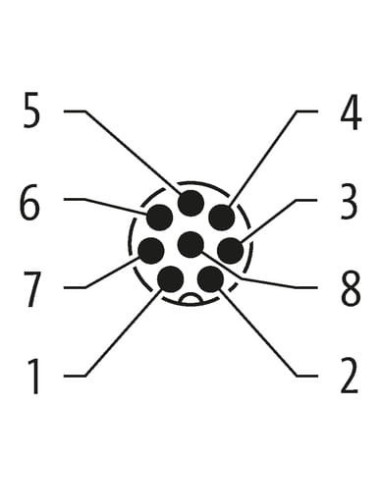

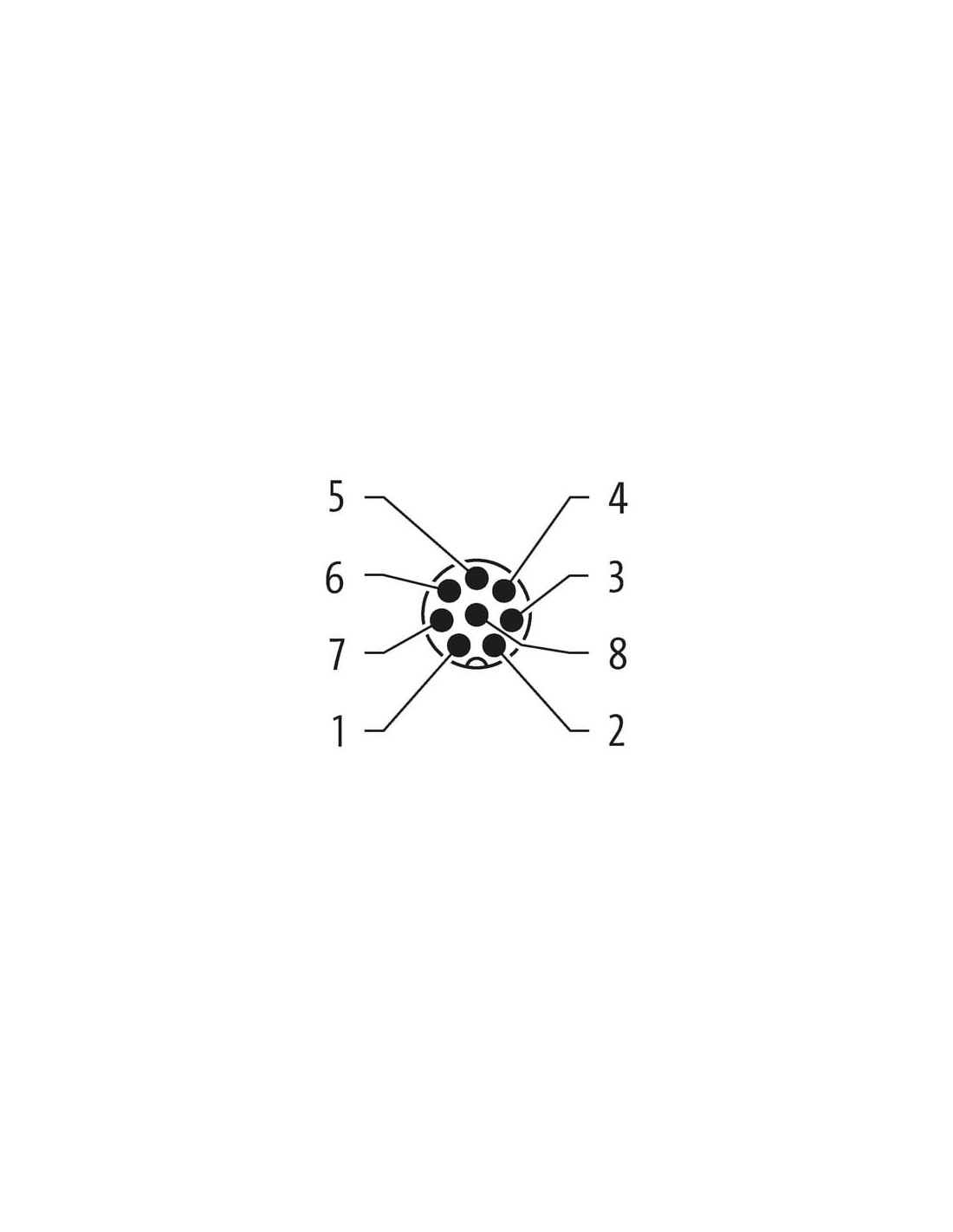

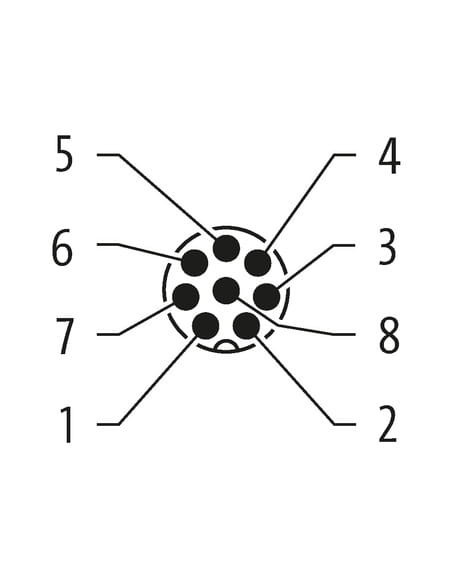

| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

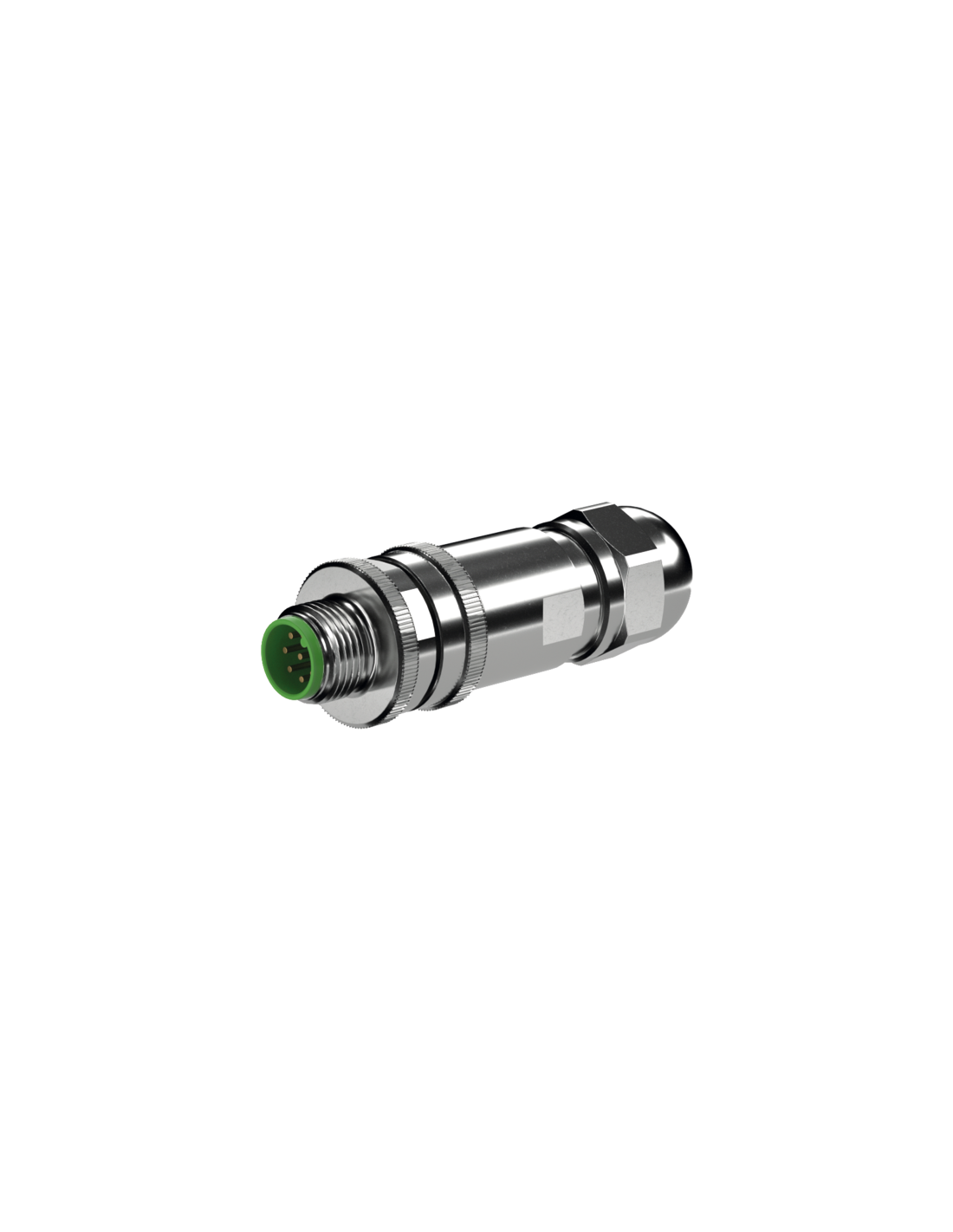

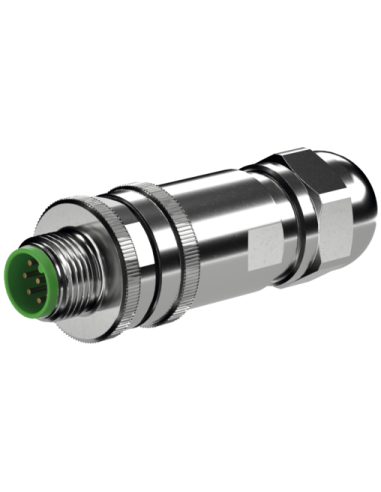

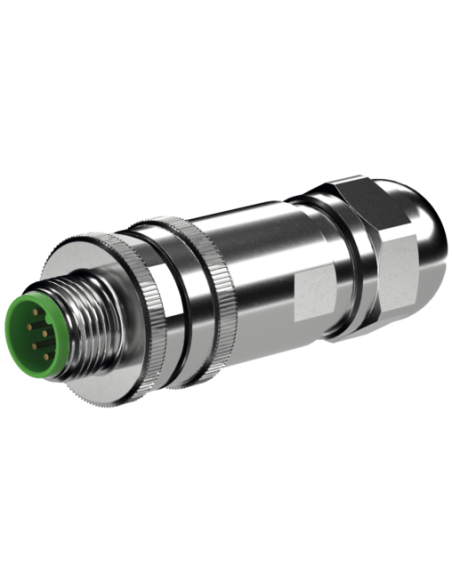

Wtyczka M12 męska, prosta, 8-polowa, ekranowana – profesjonalne złącze do automatyki i przemysłu
Wtyczka M12 męska o prostym kształcie oraz ośmiu stykach to wysokiej jakości rozwiązanie dedykowane zaawansowanym zastosowaniom przemysłowym, systemom automatyki oraz aplikacjom wymagającym wysokiej niezawodności połączeń sygnałowych i zasilających. Dzięki ekranowaniu zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w wymagających środowiskach pracy.
Najważniejsze cechy złącza M12 8-pin, ekranowanego
- Solidna konstrukcja – obudowa wykonana z niklowanego mosiądzu zapewnia odporność mechaniczną i długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP67 – idealna ochrona przed wodą i pyłem po prawidłowym zamontowaniu i dokręceniu (spełnienie wymagań EN IEC 60529).
- Szeroki zakres zastosowań – możliwość pracy przy napięciu do 30 V (AC/DC) oraz prądzie do 2A na styk, co pozwala na wykorzystanie złącza do sygnałów, zasilania oraz transmisji danych.
- Uniwersalność montażu – odpowiednia do kabli o średnicy 6-8 mm, możliwość łatwego montażu poprzez włożenie i dokręcenie.
- Odporność na warunki środowiskowe – zakres temperatur pracy od -40°C do +85°C, co umożliwia montaż i użytkowanie w szerokim spektrum instalacji przemysłowych i zewnętrznych.
- Bezpieczeństwo połączenia – połączenia 8-polowe ułatwiają integrację w systemach komunikacyjnych i sterujących, a ekranowanie zwiększa stabilność transmisji sygnału.
Zastosowania wtyczki M12 męskiej ekranowanej, prostej
Wtyczki M12 8-pin proste i ekranowane wykorzystywane są w wielu dziedzinach przemysłu i automatyki, m.in.:
- Systemy automatyki przemysłowej
- Robotyka i maszyny produkcyjne
- Aplikacje transportowe i logistyczne
- Systemy bezpieczeństwa przemysłowego
- Pomiary i transmisja sygnałów cyfrowych oraz analogowych
- Instalacje rozproszone wymagające stabilnych i odpornych połączeń
Dlaczego warto wybrać złącze M12 ekranowane 8-pin?
Wybór złącza M12 ekranowanego to gwarancja niezawodności oraz bezpieczeństwa transmisji sygnałów w wymagających środowiskach. Kompatybilność ze standardowymi systemami M12 oraz elastyczność pozwalająca na użycie przewodów o różnych średnicach czynią ten produkt uniwersalnym i praktycznym komponentem każdej nowoczesnej instalacji przemysłowej.
Kluczowe atuty, takie jak odporność na wilgoć, pył, drgania oraz zakłócenia elektromagnetyczne, zapewniają długotrwałe i stabilne użytkowanie zarówno w halach produkcyjnych, jak i w aplikacjach terenowych.
