Dostępny
Męski 90°
7/8" (5-piny)
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Gender | male |
| Odejście kablowe | kątowy |
| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

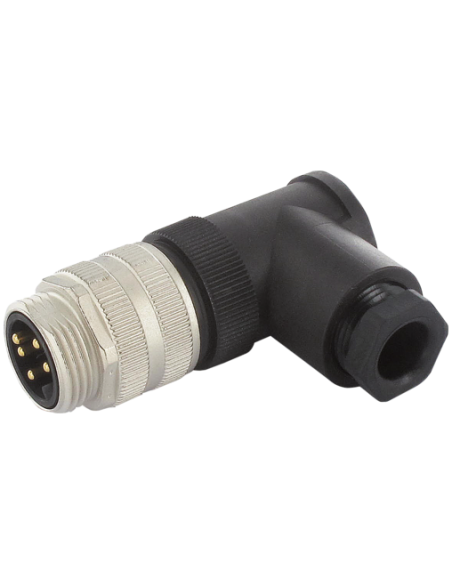

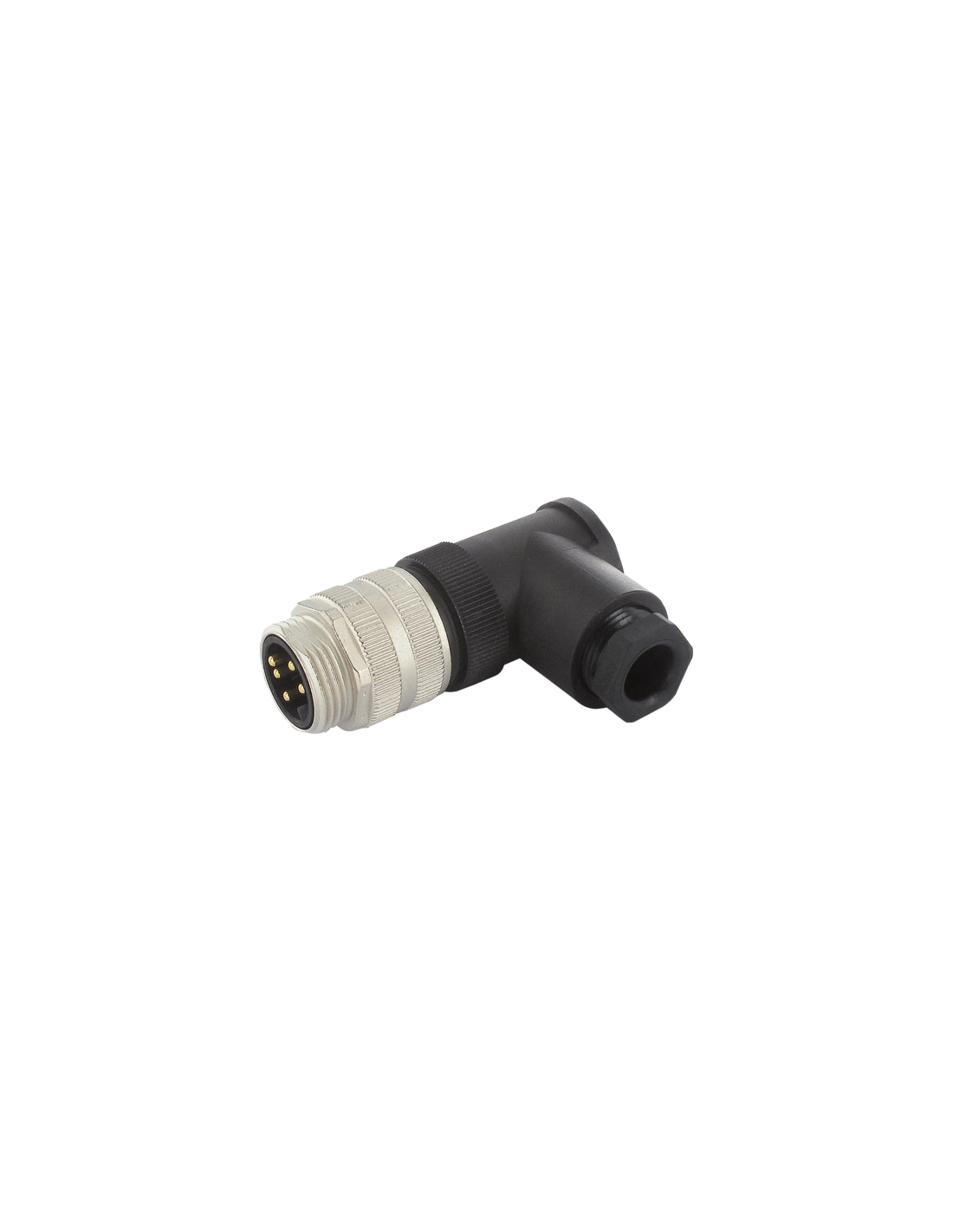

Złącze przemysłowe 7/8" męskie 5-pinowe 90° – kod 7000-78151-0000000
Złącze 7/8" męskie 90° 5-pinowe o kodzie produktu 7000-78151-0000000 to wysokiej jakości komponent zaprojektowany do zastosowań w automatyce przemysłowej, systemach sterowania, maszynach oraz instalacjach wymagających niezawodnych połączeń elektrycznych o podwyższonym stopniu ochrony.
Zastosowanie i możliwości wykorzystania – złącza przemysłowe 7/8"
Złącza 7/8" męskie wykorzystywane są między innymi w aplikacjach przemysłowych, gdzie wymagana jest odporność na czynniki zewnętrzne, łatwość montażu oraz pewność sygnału lub zasilania. Idealnie sprawdzają się w:
- Automatyzacji produkcji i maszyn
- Przemysłowych systemach sterowania
- Interfejsach zasilania i sygnałowymi w rozdzielniach
- Połączeniach sensorów, siłowników, wyłączników krańcowych
- Aplikacjach zewnętrznych wymagających wysokiego stopnia ochrony IP67
Najważniejsze cechy złącza kątowego 7/8" 5-pinowego
- Konfiguracja: męskie, 5 styków, kąt 90° – ułatwia prowadzenie przewodów i pozwala na montaż w ograniczonych przestrzeniach.
- Solidna obudowa z tworzywa PBT o wysokiej odporności chemicznej i wytrzymałości mechanicznej.
- Zakres mocowania kabla: 8–10 mm – umożliwia stosowanie z różnymi rodzajami przewodów zasilających i sygnałowych.
- Zaciski śrubowe pozwalają na szybkie i trwałe zamocowanie przewodów bez potrzeby użycia specjalistycznych narzędzi.
- Stopień ochrony IP67 zapewnia szczelność oraz odporność na działanie wody, pyłu i innych czynników zewnętrznych, nawet w trudnych warunkach przemysłowych.
- Maksymalne napięcie robocze: 300V oraz maksymalny prąd na styk: 9A – pozwala na zastosowanie w instalacjach o wysokich wymaganiach dotyczących zasilania.
- Ochrona przeciwwstrząsowa i wytrzymałość na obciążenia mechaniczne.
Budowa i wygoda montażu – industrialne złącze kątowe 7/8"

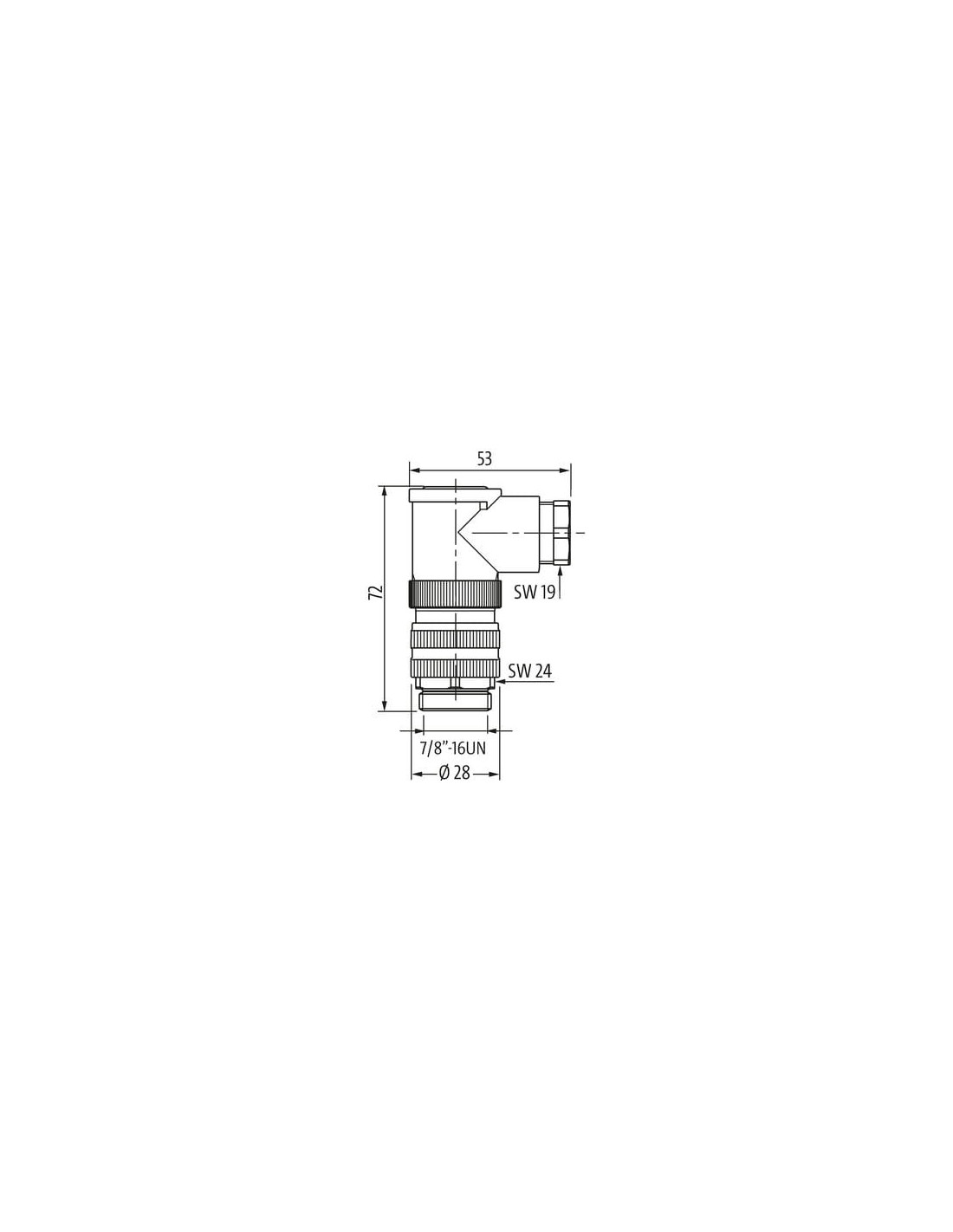

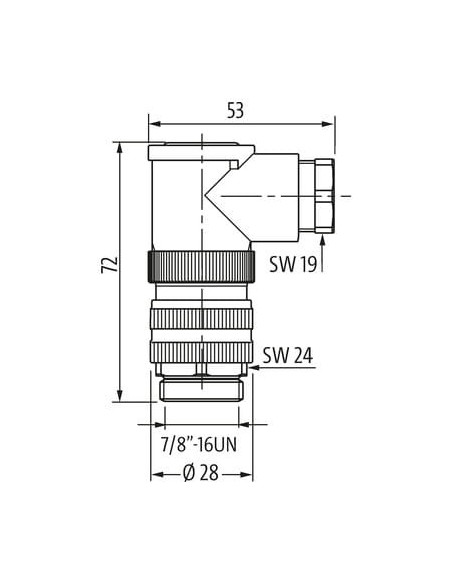

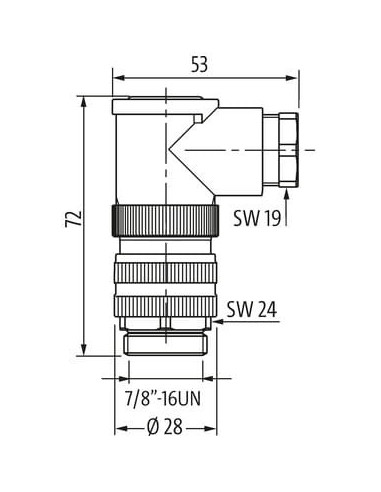

Precyzyjne wymiary (53 mm długości, 72 mm wysokości) oraz czytelny podział pinów umożliwiają zastosowanie w wielu rodzajach szaf sterowniczych i urządzeniach automatyki. Montaż realizowany jest poprzez pewne włożenie i przykręcenie złącza, co zapewnia niezawodne połączenie elektryczne.
Dla bezpieczeństwa montażu zaleca się stosowanie odpowiednich środków odciążających przewód (np. opasek kablowych) oraz przestrzeganie minimalnych promieni gięcia przewodów, co zapewnia utrzymanie deklarowanego stopnia ochrony IP.

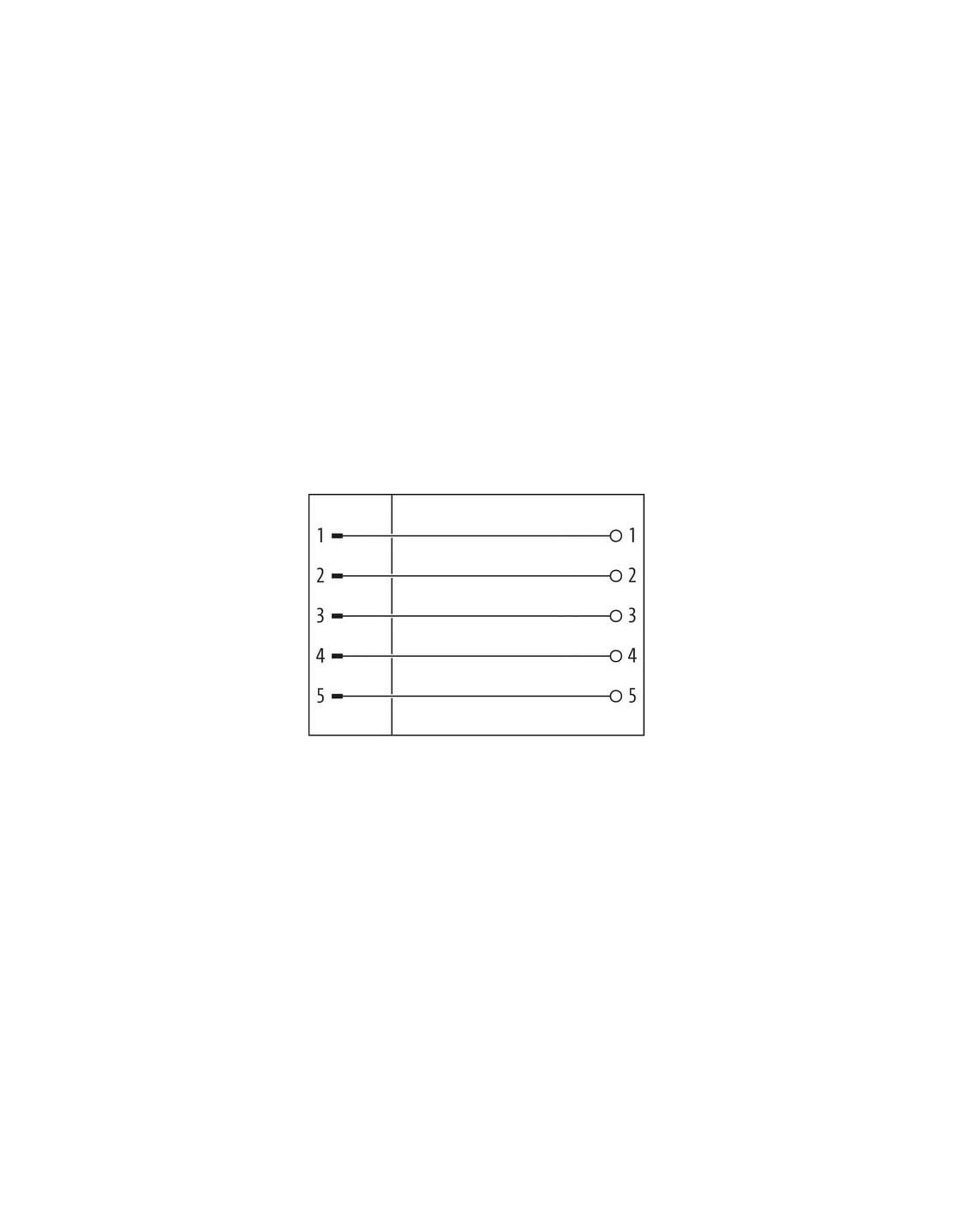

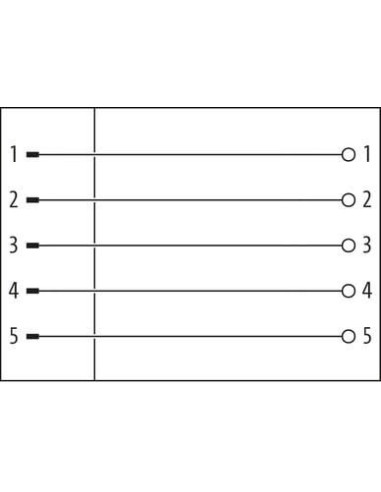

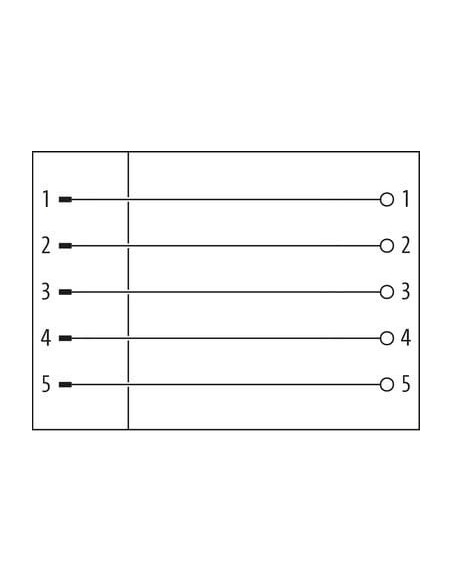

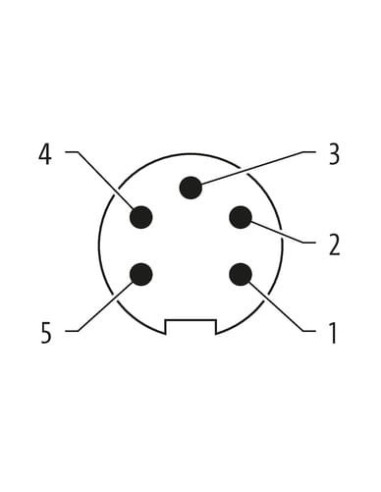

Diagramy połączeń i rozmieszczenie pinów – szybka instalacja

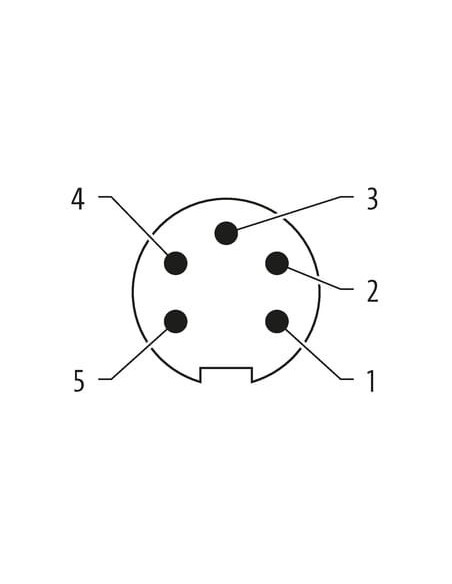

Złącze posiada przejrzysty układ pinów (5 pinów), co ułatwia szybkie i prawidłowe podłączenie przewodów, eliminując ryzyko pomyłek podczas instalacji. Schematy elektryczne oraz mechaniczne dostępne są w galerii, co umożliwia łatwą identyfikację linii oraz zaplanowanie układu połączeń.
Wytrzymałość i bezpieczeństwo złączy kablowych 7/8"
Odporność na temperatury robocze od -25°C do +85°C pozwala na stosowanie złącza zarówno w chłodnych, jak i gorących środowiskach przemysłowych. Odpowiednio dobrane materiały konstrukcyjne gwarantują długą żywotność i bezproblemową pracę nawet przy intensywnym użytkowaniu.
