Dostępny
Męski prosty
M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |

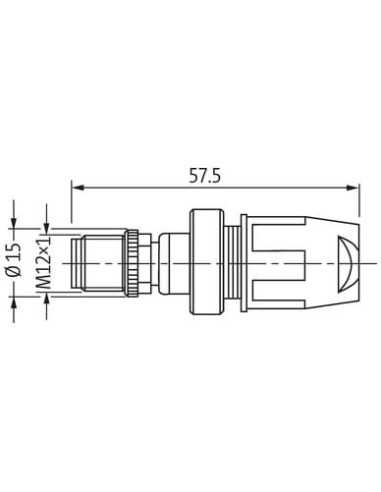

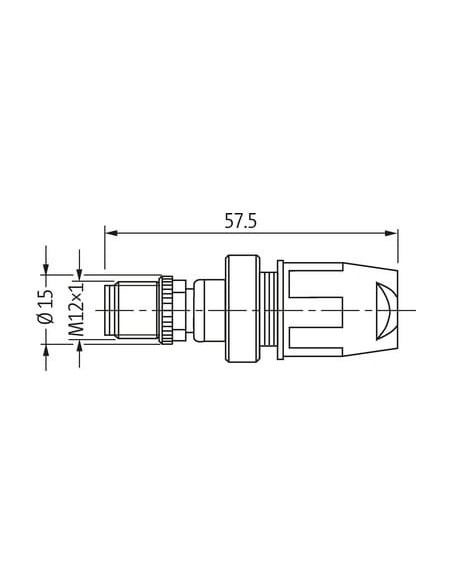

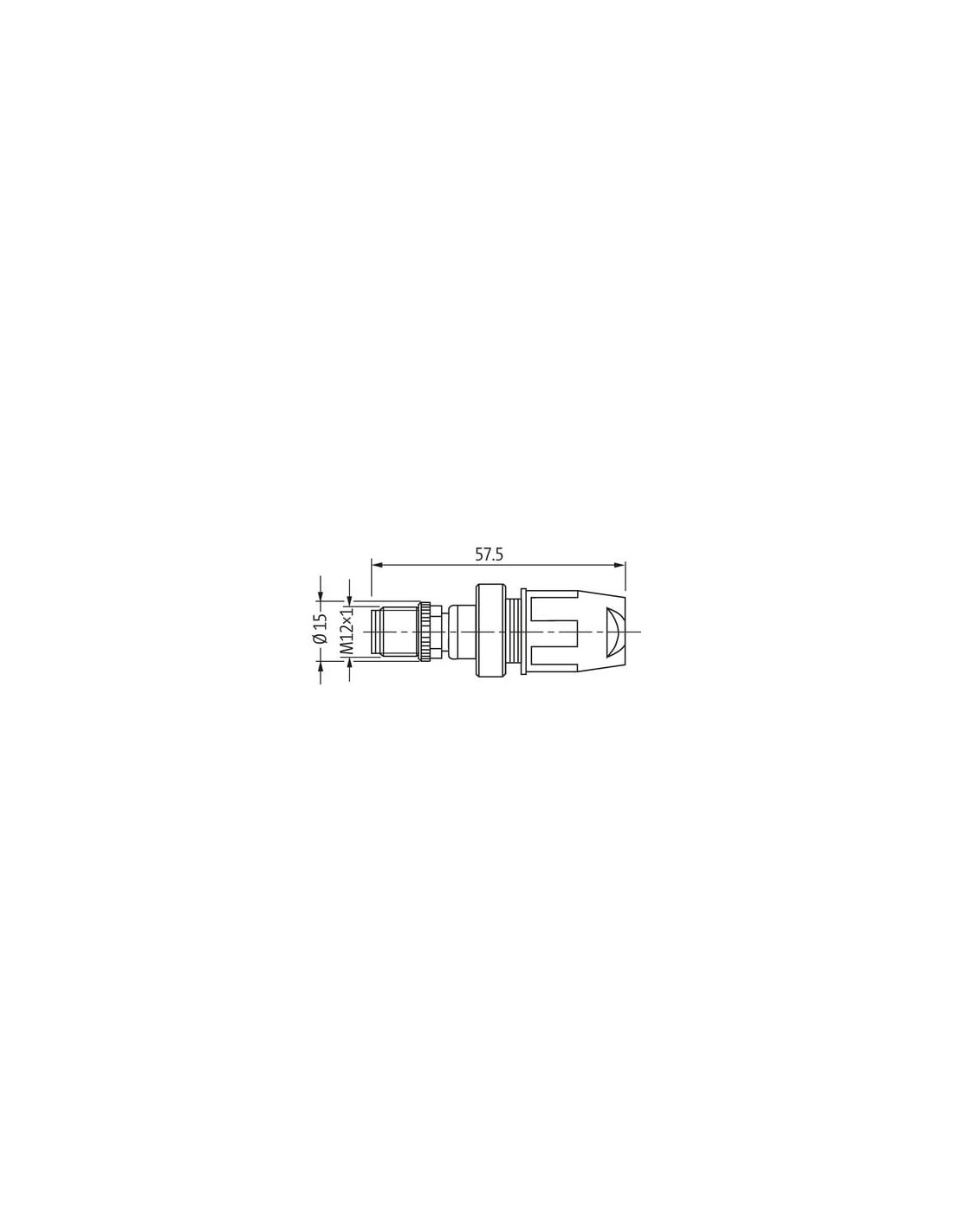

| Wysokość | 57,3 mm |
| Szerokość | 22 mm |
| Głębokość | 22 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

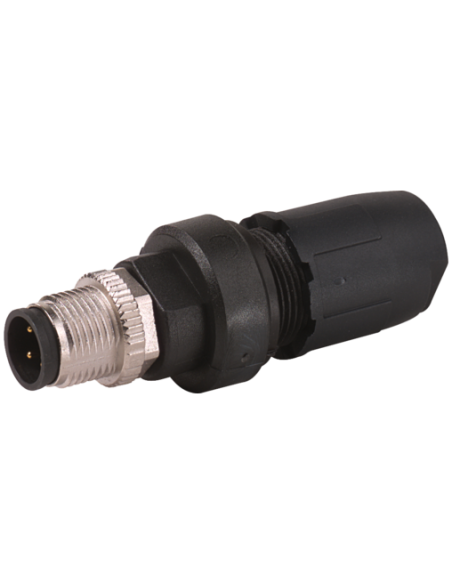

Wtyczka M12 męska, prosta, 3-polowa – niezawodne połączenie dla automatyki przemysłowej
Męska wtyczka M12 prosta, 3-polowa o kodzie produktu 7000-12511-0000000 stanowi kluczowe rozwiązanie dla systemów automatyki, robotyki, czujników oraz urządzeń sterujących. Produkt ten przeznaczony jest do zastosowań przemysłowych, które wymagają solidnych i pewnych połączeń elektrycznych, zachowujących wysoki poziom szczelności oraz bezpieczeństwa.
Wytrzymała i odporna konstrukcja
Obudowa wykonana z wytrzymałego tworzywa sztucznego gwarantuje bardzo dobrą odporność chemiczną oraz odporność na oleje. Dzięki temu wtyczka doskonale sprawdza się w trudnych warunkach środowiskowych, typowych dla przemysłu maszynowego, przetwórstwa, logistyki i automatyki budynkowej. W przypadku aplikacji narażonych na agresywne media, możliwa jest weryfikacja zgodności materiałowej dla indywidualnych zastosowań.
Bezpieczeństwo użytkowania i trwałość – wtyczka M12 z ochroną IP67
Wysoki stopień ochrony IP67 (zgodnie z EN IEC 60529) zapewnia skuteczną ochronę przed wnikaniem pyłu oraz wody, co umożliwia wykorzystanie wtyczki zarówno w halach produkcyjnych, jak i w otoczeniach o wysokiej wilgotności. Dodatkowe zabezpieczenie przeciwwstrząsowe oraz prosty montaż na zasadzie włożenia i przykręcenia znacząco podnoszą komfort i bezpieczeństwo instalacji.
Możliwość szerokiego zastosowania
Wtyczka M12 męska, prosta, 3-pinowa to doskonały wybór dla połączeń sygnałowych oraz zasilania w rozwiązaniach automatyki przemysłowej, instalacjach sterowania maszyn, systemach czujników oraz urządzeniach pomiarowych. Dzięki trwałej konstrukcji oraz niezawodności może być wykorzystywana do modernizacji lub rozbudowy istniejących linii technologicznych, a także w nowych aplikacjach przemysłowych.
- Prosta instalacja dzięki zaciskom nożowym
- Uniwersalne zastosowanie w systemach czujników, siłowników i sterowników
- Wysoka odporność na drgania i wstrząsy
- Długotrwała niezawodność nawet w trudnych warunkach środowiskowych
Praktyczne uwagi montażowe – wtyczka M12 z zabezpieczeniem
Podczas instalacji zaleca się ochronę złączy przed obciążeniami mechanicznymi – stosowanie opasek zaciskowych oraz przestrzeganie minimalnych promieni gięcia przewodów w celu zachowania szczelności IP. Wtyczka została wyposażona w odporne na ścieranie zaciski, które ułatwiają montaż przewodów o przekrojach od 0,5 mm² do 1,0 mm².
Wtyczka M12 męska, prosta – kluczowe cechy produktu

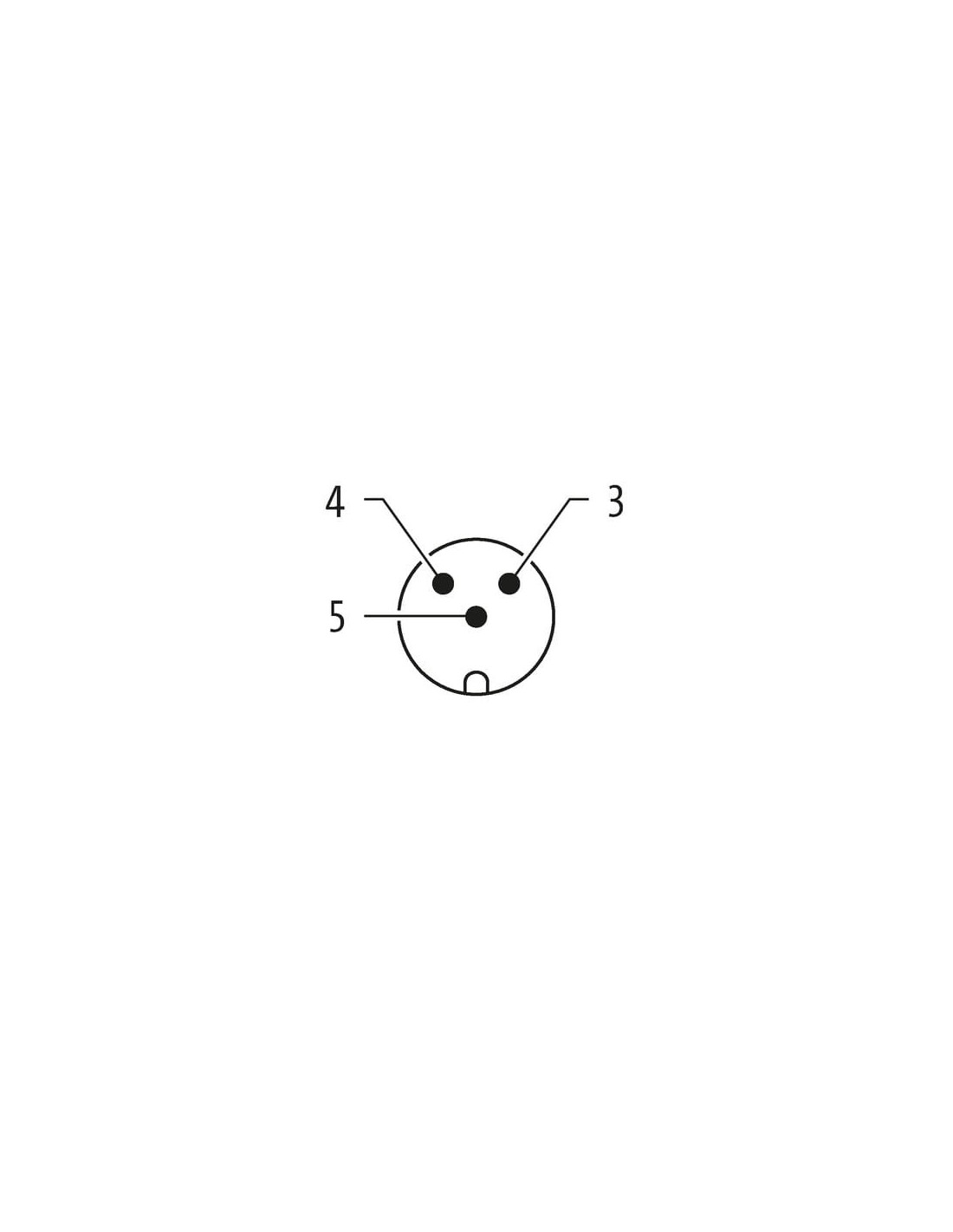

- Standard M12, 3 piny – kompatybilność z wieloma urządzeniami automatyki
- Stopień ochrony: IP67 – wysoka szczelność pyło- i wodoodporna
- Zakres temperatury pracy: -25°C do +85°C
- Prosty montaż oraz ochrona przeciwwstrząsowa
- Wytrzymała konstrukcja z tworzywa odpornego chemicznie
Męska wtyczka M12 prosta, 3-polowa to funkcjonalność, trwałość i bezpieczeństwo w kompaktowej formie, dedykowane nowoczesnym rozwiązaniom w przemyśle oraz automatyce.
