Dostępny
Żeński proste
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
| Wysokość | 54 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

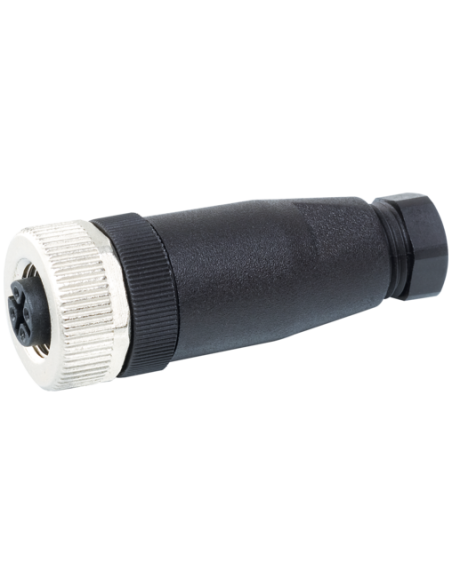

Wtyczka M12 żeńska 4-polowa z zaciskami śrubowymi – solidne i uniwersalne rozwiązanie
Wtyczka M12 żeńska prosta, 4-polowa z zaciskami śrubowymi to niezawodny element systemów automatyki przemysłowej oraz instalacji technicznych. Model o kodzie 7000-12901-0000000 przeznaczony jest do szybkiego i wygodnego podłączania przewodów w szerokim zakresie średnic (4–6 mm), zapewniając jednocześnie odporność na trudne warunki otoczenia.
Zalety oraz cechy wyróżniające wtyczkę M12 żeńską 4-polową
- Wysoka szczelność – stopień ochrony IP67 umożliwia zastosowanie w miejscach narażonych na wilgoć, pył oraz zachlapania.
- Wytrzymała konstrukcja – obudowa wykonana z odpornego tworzywa sztucznego, które charakteryzuje się dobrą odpornością chemiczną oraz na oleje.
- Bezpieczeństwo połączenia – zaciski śrubowe umożliwiają szybkie, pewne i bezpieczne podłączenie przewodów bez konieczności lutowania.
- Wytrzymałość temperaturowa – zakres pracy od -40°C do +85°C pozwala na instalację w zróżnicowanych warunkach przemysłowych.

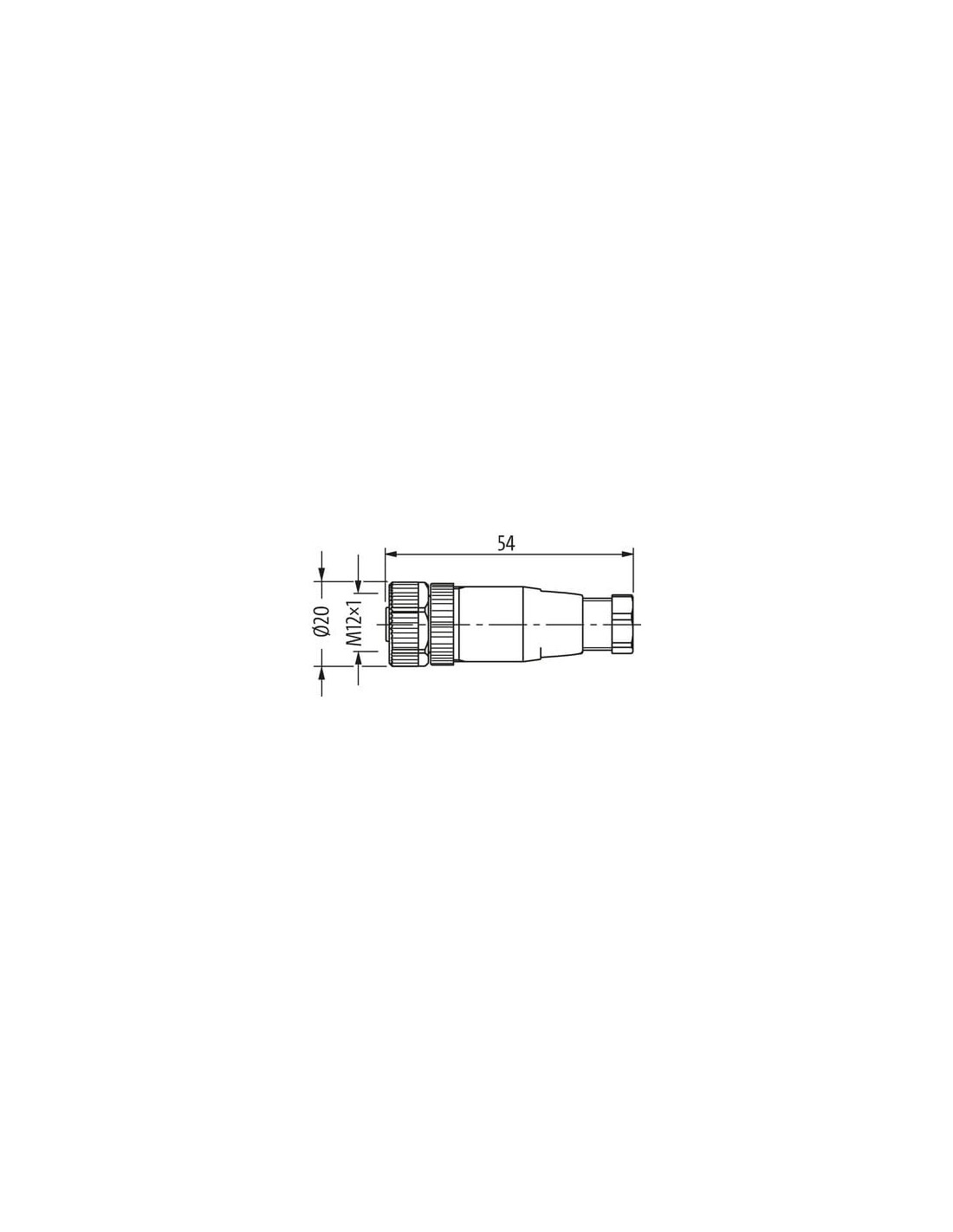

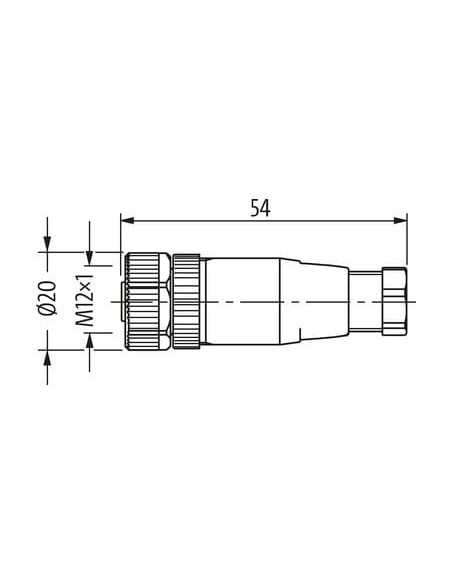

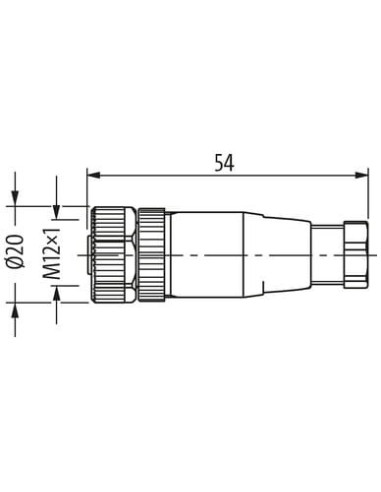

- Kompaktowe wymiary – średnica zewnętrzna 20 mm oraz długość 54 mm umożliwiają zastosowanie w miejscach o ograniczonej przestrzeni.
- Ochrona przeciwwstrząsowa – przystosowanie do pracy w warunkach narażonych na wibracje oraz mechaniczne wstrząsy.
Typowe zastosowanie wtyczki M12 żeńskiej prostej 4-polowej
Wtyczki M12 4-polowe są szeroko wykorzystywane w:
- Automatyce przemysłowej – do połączeń czujników, siłowników, rozdzielaczy oraz elementów wykonawczych.
- Inżynierii maszyn i urządzeń – jako szybkozłącza zapewniające niezawodną transmisję sygnałów oraz zasilania.
- Robotyce oraz systemach transportowych – zapewniają trwałość połączeń poddawanych częstym ruchom i wibracjom.
- Przemyśle spożywczym, chemicznym oraz logistycznym – dzięki zwiększonej odporności na czynniki agresywne.

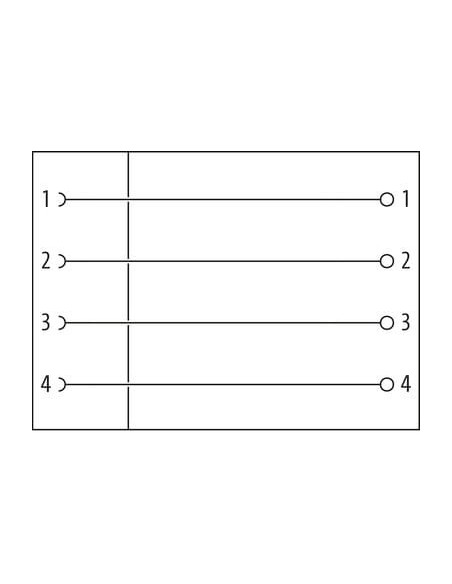

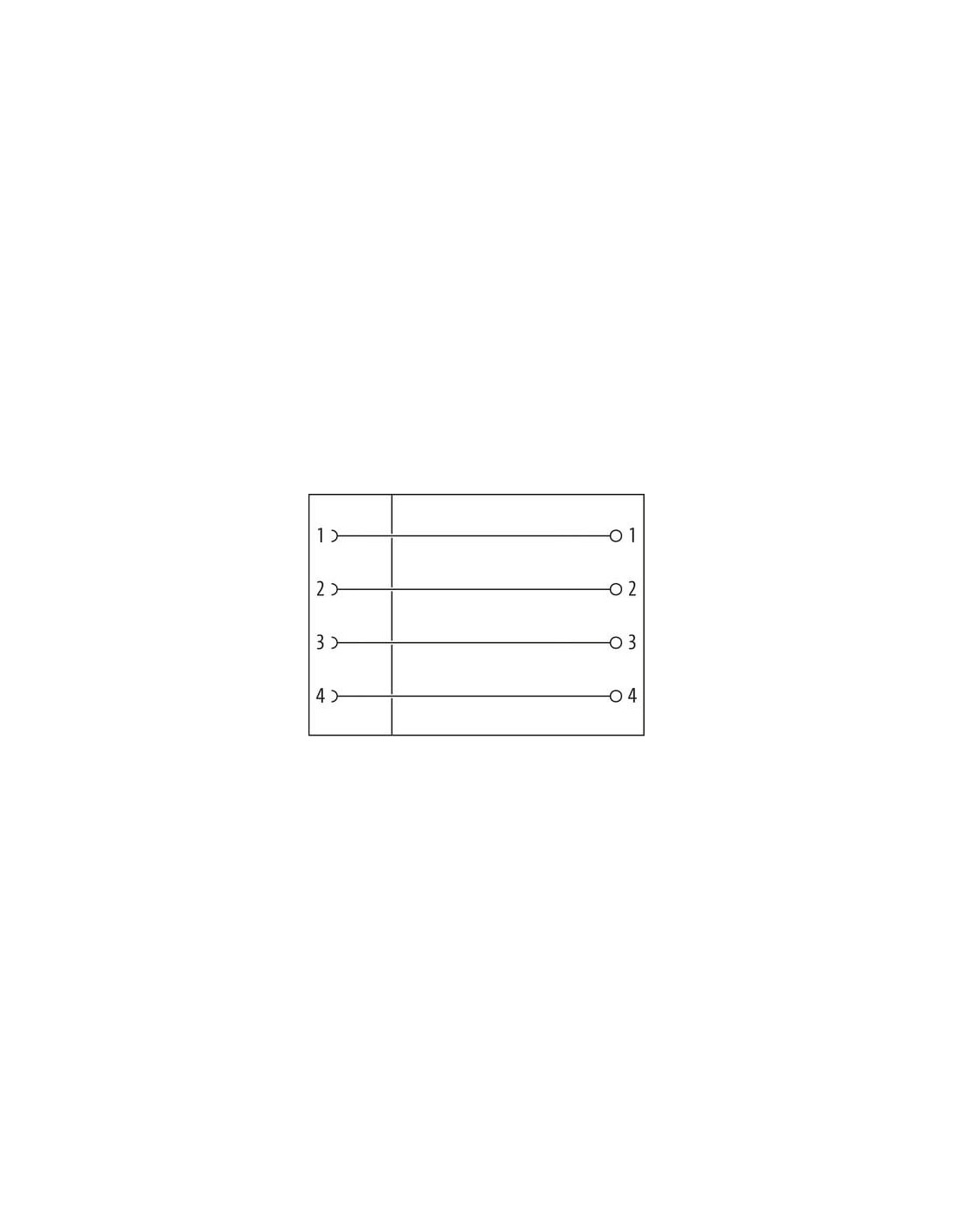

Budowa i schemat połączeń – przejrzystość montażu
Wtyczka M12 żeńska 4-polowa posiada przejrzysty schemat połączeń, który ułatwia poprawne podłączanie przewodów oraz eliminuje ryzyko błędów montażowych. Każdy pin oznaczony jest numerem, zgodnie z normami stosowanymi w przemyśle.
Łatwa instalacja dzięki zaciskom śrubowym oraz czytelnej identyfikacji zacisków to gwarancja szybkiego przygotowania połączenia i bezproblemowej eksploatacji nawet w złożonych systemach dystrybucyjnych.
Podsumowanie – wtyczka M12 żeńska do wymagających zastosowań
Wtyczka M12 żeńska prosta, 4-polowa to element dedykowany instalacjom, w których liczy się niezawodność, bezpieczeństwo oraz łatwość montażu. Obudowa odporna na uszkodzenia mechaniczne i chemiczne, wygodne zaciski śrubowe, szeroki zakres pracy oraz gwarancja szczelności czynią ten produkt odpowiedzią na wymagania nowoczesnych instalacji automatyki oraz sterowania.
