Dostępny

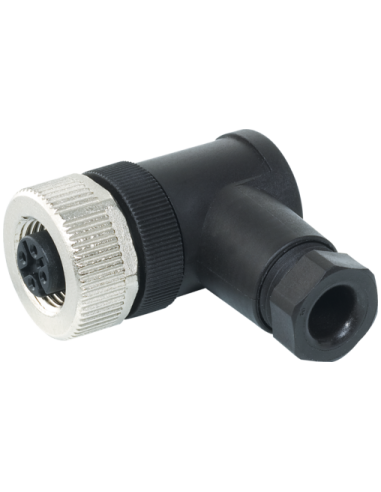

Żeński kątowe

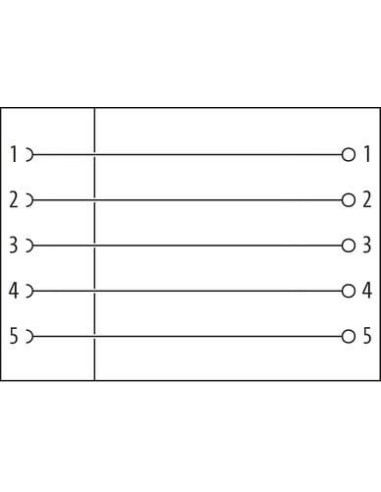

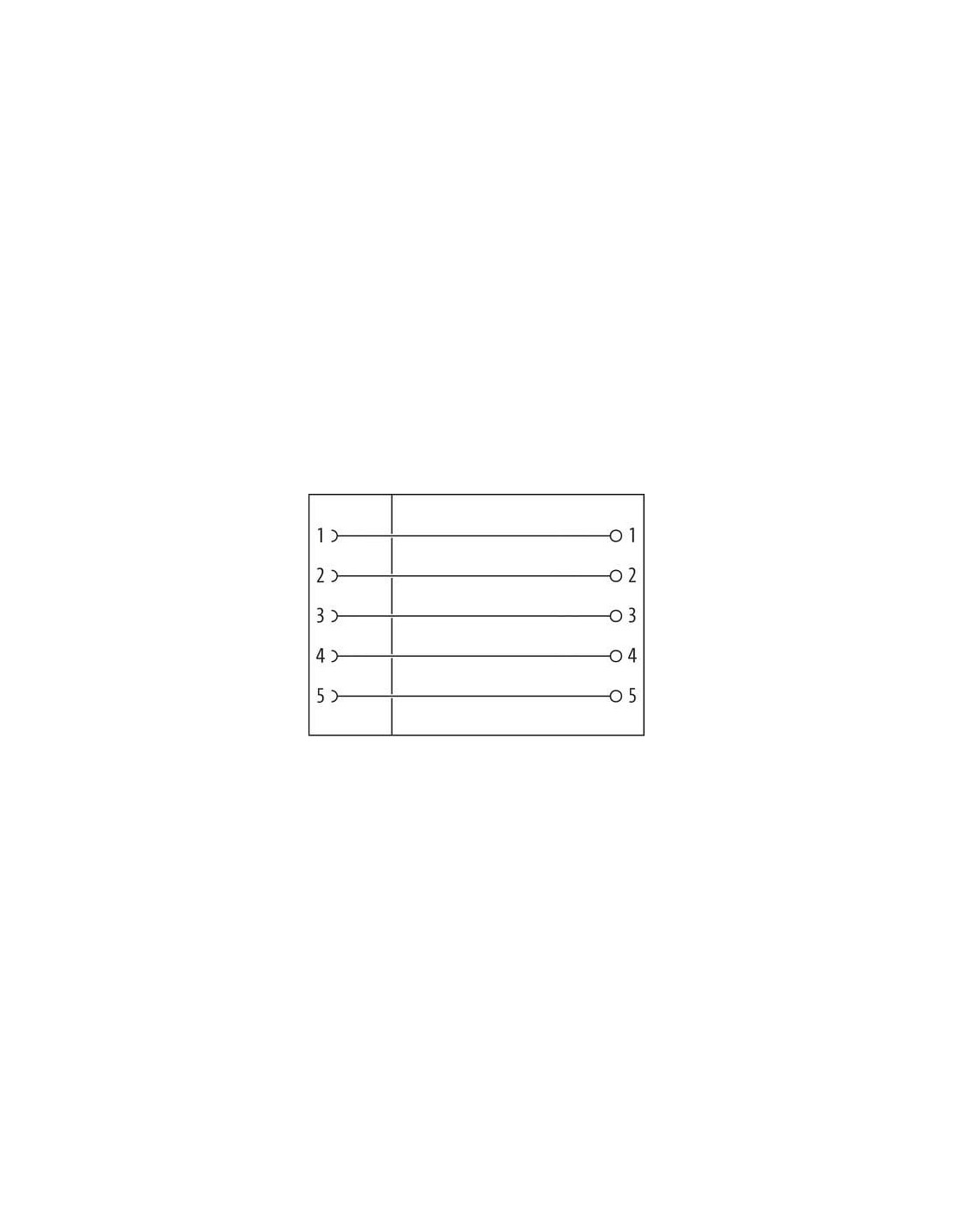

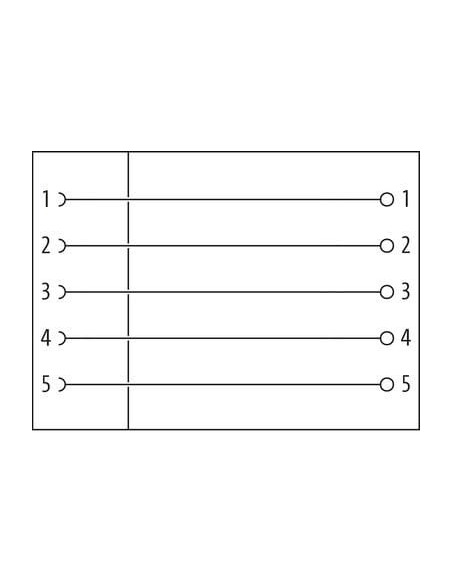

M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 125 V |
| Napięcie robocze DC maks. (UL) | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |

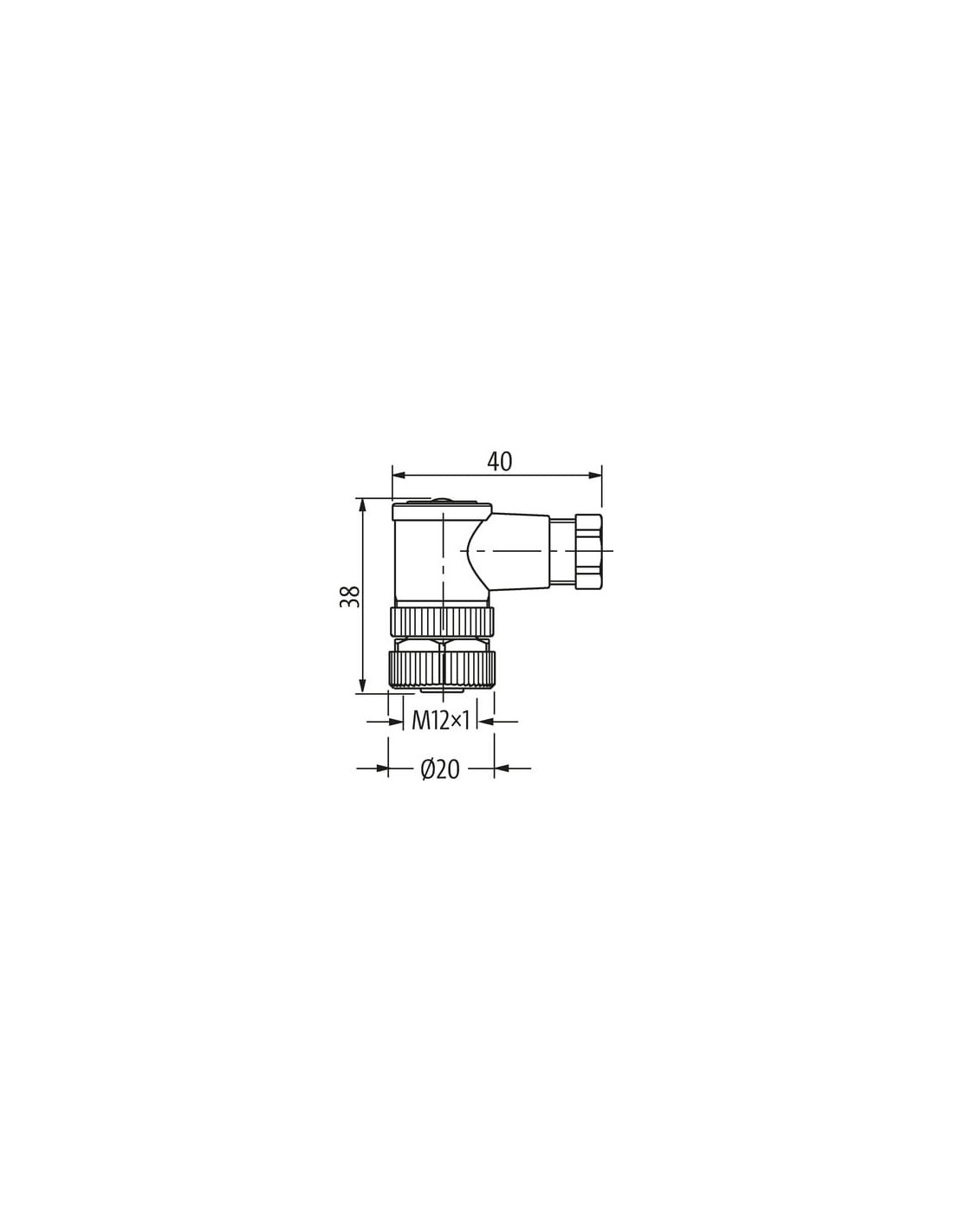

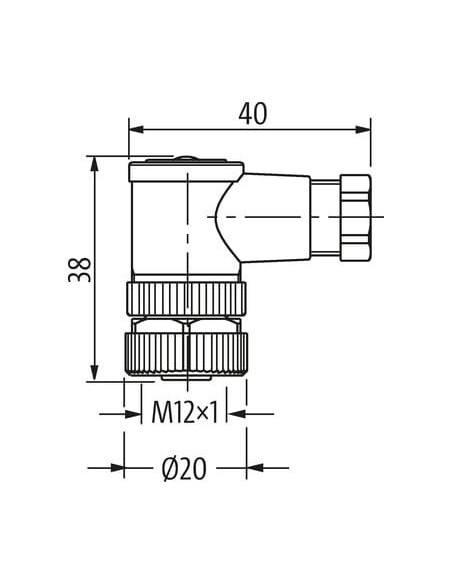

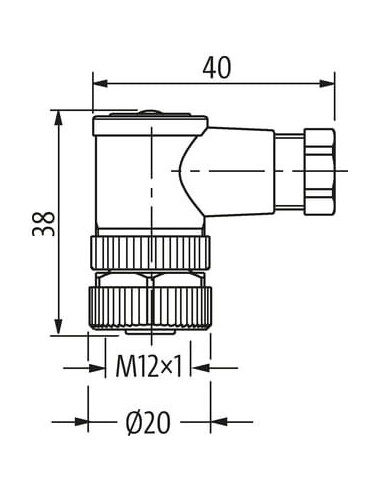

| Wysokość | 38 mm |
| Szerokość | 40 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

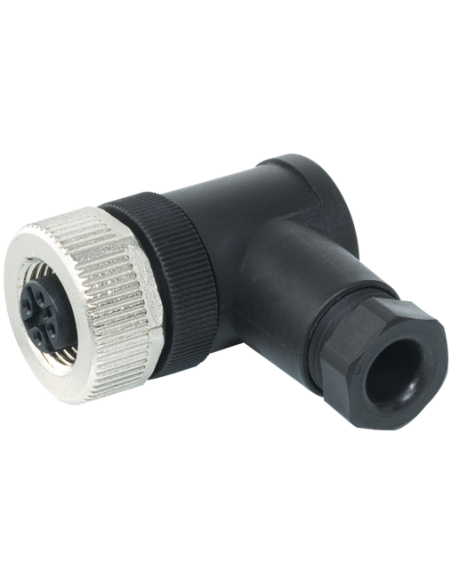

Wtyczka M12 żeńska kątowa 5-polowa – solidne i uniwersalne złącze przemysłowe
Wtyczka M12 żeńska kątowa, 5-polowa to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych i automatyki. Dzięki kątowej konstrukcji oraz solidnym materiałom wykonania, złącze sprawdza się nawet w trudnych warunkach roboczych. Kątowe wyprowadzenie kabla umożliwia łatwy montaż w trudno dostępnych miejscach, minimalizując ryzyko uszkodzenia przewodu podczas instalacji lub eksploatacji.
Zastosowanie w przemyśle i automatyce – gdzie sprawdzi się wtyczka M12?
Złącze M12 5-polowe znajduje zastosowanie w systemach sterowania maszynami, czujnikach, siłownikach oraz liniach produkcyjnych. Wysoki stopień ochrony IP67 gwarantuje odporność na pył i krótkotrwałe zanurzenie w wodzie, co umożliwia stosowanie w trudnych warunkach przemysłowych, w tym w branży spożywczej, maszynowej i transportowej.
- Automatyka przemysłowa – instalacje maszyn, robotyka, czujniki
- Przemysł spożywczy – sterowanie urządzeniami w środowiskach narażonych na wilgoć
- Systemy transportowe i logistyczne
- Montaże rozproszone – panele sterujące, rozdzielnice
Cechy konstrukcyjne i zalety wtyczki M12 kątowej
Obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego (PA) zapewnia długą żywotność oraz minimalizuje ryzyko korozji. Zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 0,75 mm², a szeroki zakres mocowania kabla (4...6 mm) pozwala na elastyczne dopasowanie do różnych typów przewodów.
- Solidny gwint M12 x 1 umożliwiający bezpieczne i trwałe połączenie
- Zabezpieczenie przeciwwstrząsowe gwarantujące stabilność instalacji
- Obrotowy korpus 90° – cztery możliwe kierunki wyprowadzenia kabla
- Brak diody LED – prosta i niezawodna budowa
Bezpieczeństwo i odporność wtyczki na czynniki zewnętrzne
Wysoka klasa izolacji oraz kategoria przepięciowa III wg IEC, a także odporność na napięcia udarowe do 1,5 kV, zapewniają bezpieczeństwo użytkowania w instalacjach automatyki przemysłowej. Stopień ochrony IP67 umożliwia pracę w środowiskach o podwyższonej wilgotności i zapyleniu.
Montaż i eksploatacja – praktyczne aspekty użytkowania
- Łatwy montaż poprzez włożenie i przykręcenie
- Możliwość instalacji przeciwwstrząsowej
- Moment obrotowy 0,6 Nm zapewniający pewne dokręcenie
- Wymiary kompaktowe: 40 x 38 x 20 mm
- Zakres pracy w temperaturach od -40°C do +85°C
Podsumowanie – wtyczka M12 kątowa 5-polowa do wymagających aplikacji
Dzięki wysokiej trwałości, uniwersalności oraz prostocie montażu, wtyczka M12 żeńska kątowa 5-polowa z zaciskami śrubowymi stanowi niezawodny wybór do aplikacji przemysłowych, gdzie liczy się bezpieczeństwo, szczelność oraz odporność na czynniki zewnętrzne.
