Żeński kątowe
7/8" (3-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Gender | female |
| Odejście kablowe | kątowy |

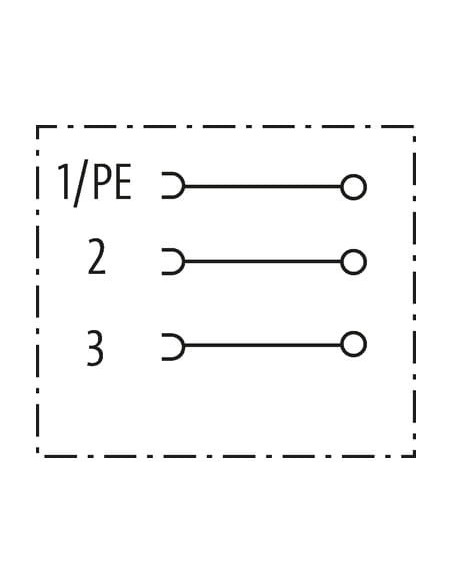

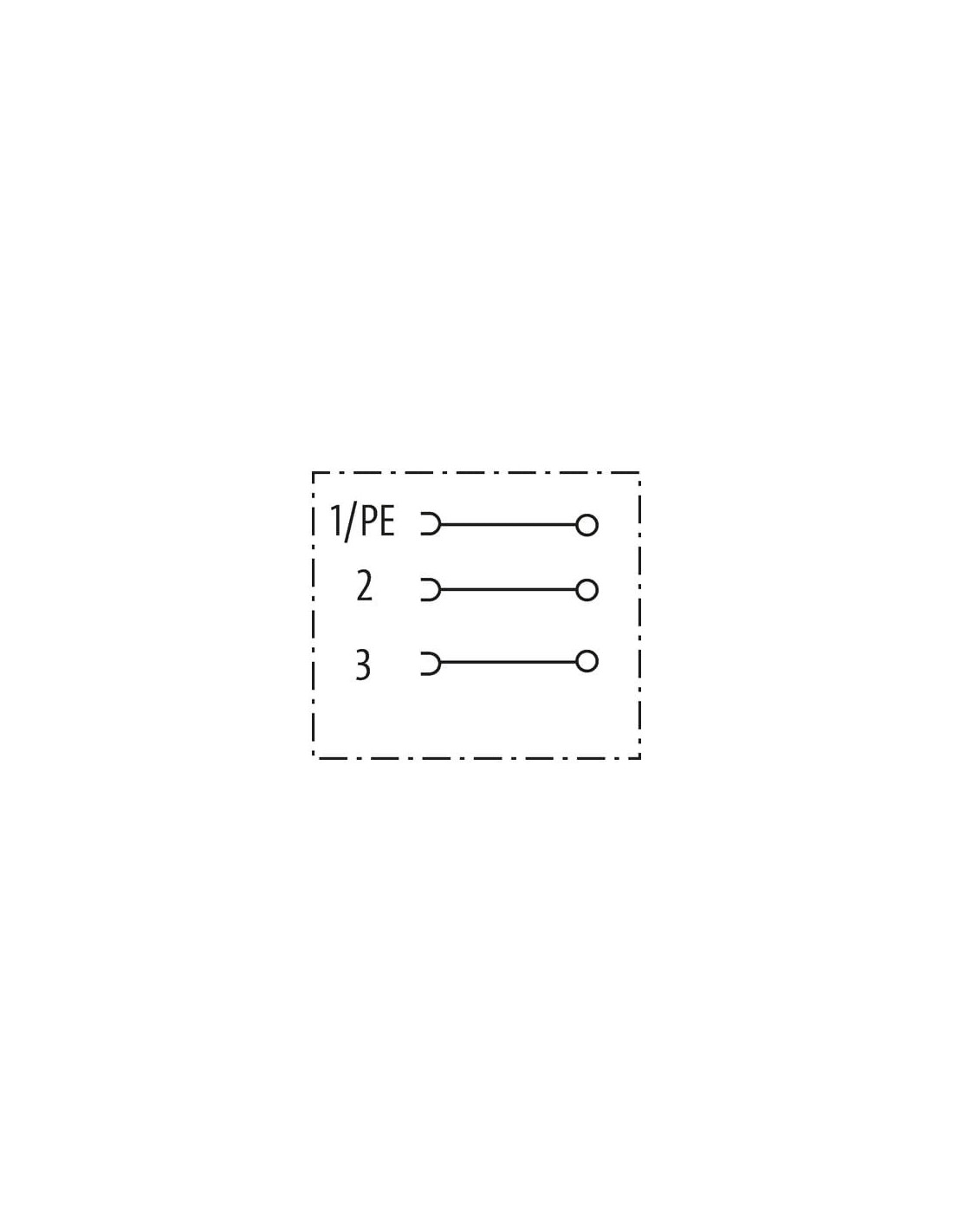

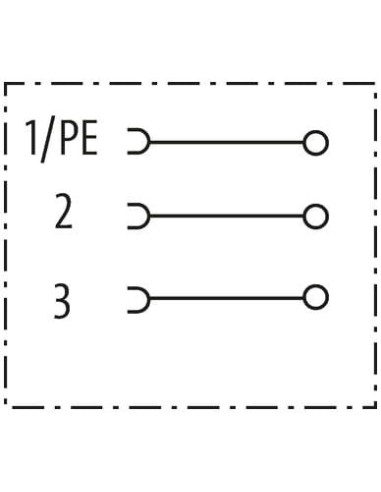

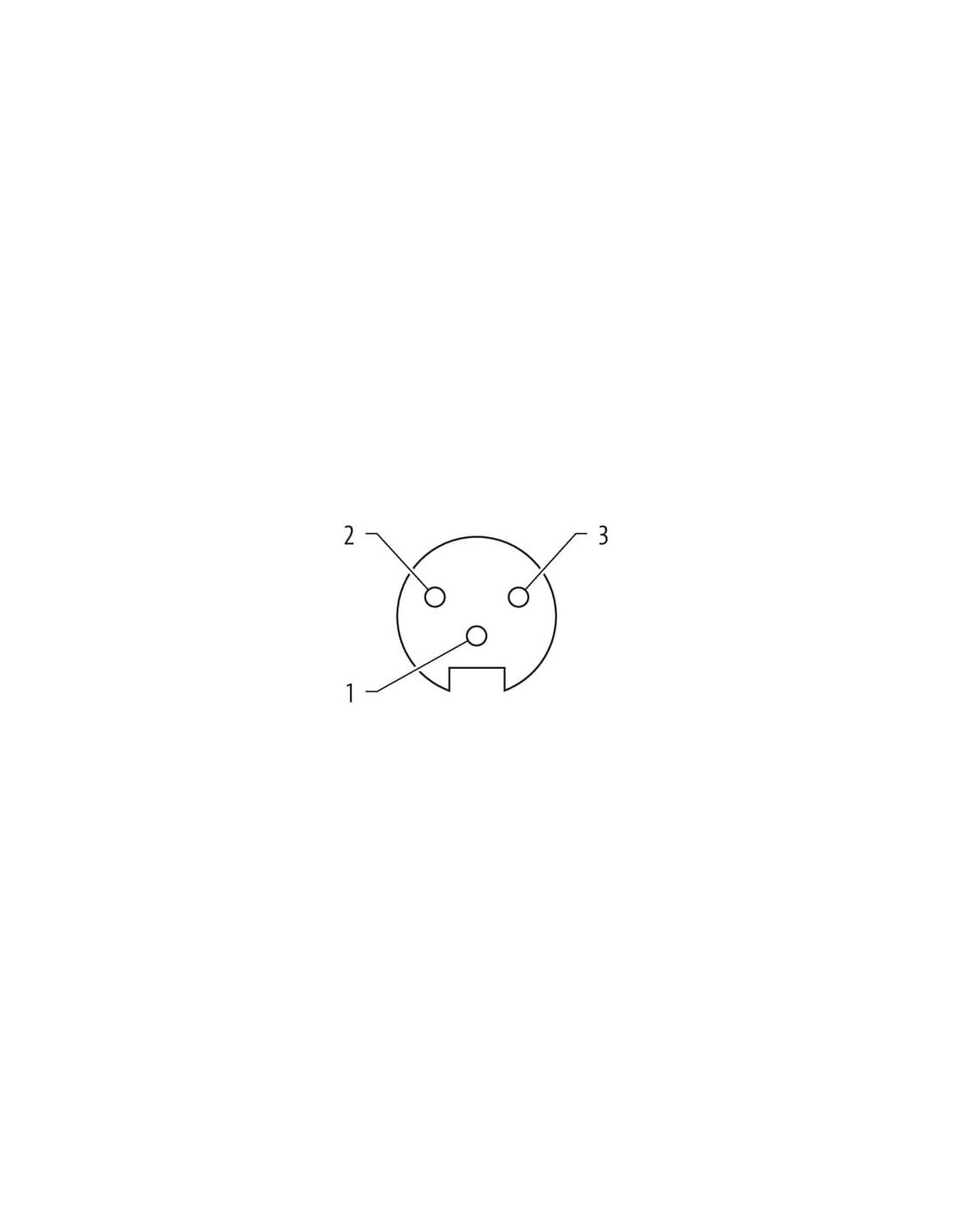

| Liczba biegunów | 3 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

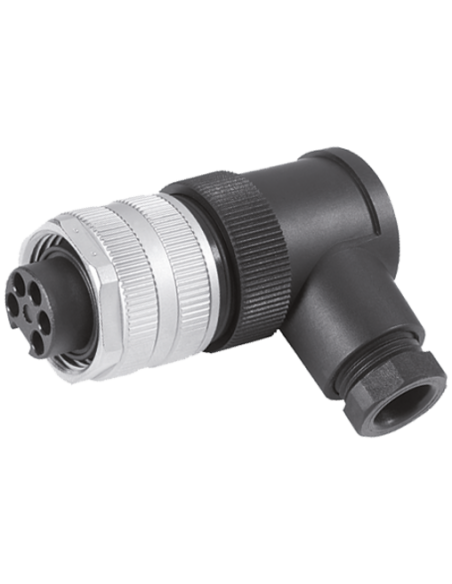

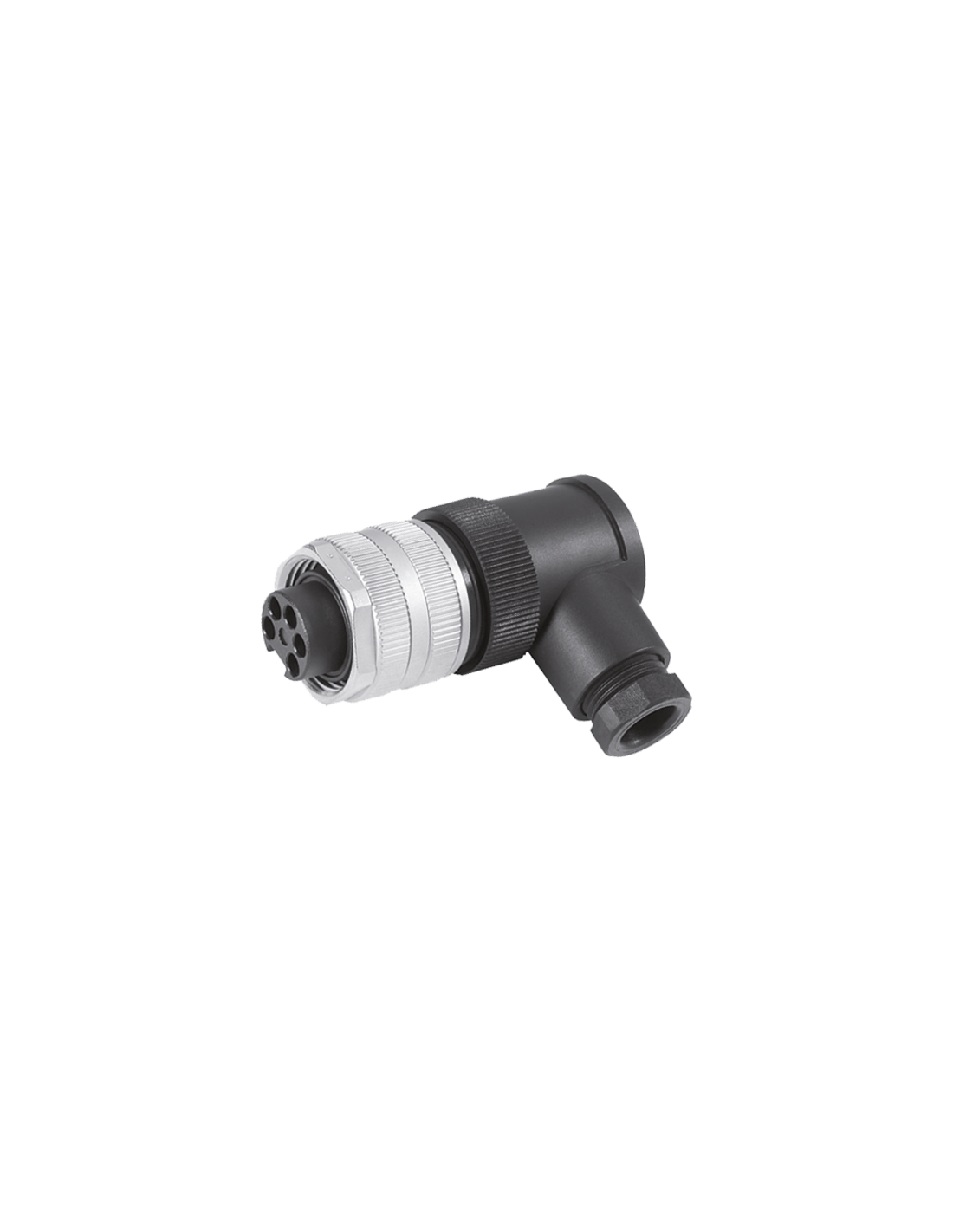

Wtyczka 7/8" żeńska 90° 3-pinowa – solidna i niezawodna z zaciskami śrubowymi
Wtyczka 7/8" żeńska 90°, 3-piny o kodzie produktu 7000-78291-0000000 jest przeznaczona do profesjonalnych zastosowań w instalacjach automatyki przemysłowej, maszynowej oraz energetycznej. Zastosowanie kątowej konstrukcji (90°) umożliwia montaż w ograniczonych przestrzeniach, co znacznie podnosi komfort pracy podczas instalacji.
Najważniejsze cechy wtyczki przemysłowej 7/8" z zaciskami śrubowymi
- Trwała obudowa wykonana z tworzywa sztucznego – odporna na działanie chemikaliów i olejów, zapewniająca długotrwałą eksploatację nawet w trudnych warunkach.
- Zaciski śrubowe – umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 1,5 mm².
- Stopień ochrony IP67 – gwarantuje wysoką odporność na pył i wilgoć, pod warunkiem prawidłowego montażu (włożone, przykręcone).
- Prąd roboczy do 12 A oraz napięcie robocze do 300 V – sprawdza się w wielu zastosowaniach wymagających niezawodnych połączeń elektrycznych.
- Brak diody LED – konstrukcja skoncentrowana na maksymalnej prostocie i trwałości.
Typowe zastosowanie i możliwości wykorzystania
Wtyczka 7/8" żeńska kątowa znajduje zastosowanie w:
- Automatyce przemysłowej, gdzie wymagana jest łatwa i szybka instalacja kabli zasilających oraz sygnałowych.
- Aplikacjach maszynowych i liniowych, szczególnie wszędzie tam, gdzie istotne jest zabezpieczenie przed drganiami i wstrząsami.
- Sektorze energetycznym – do podłączania czujników, siłowników, rozdzielnic i innych urządzeń wymagających bezpiecznego połączenia elektrycznego.
- Środowiskach narażonych na działanie olejów lub agresywnych chemikaliów – dzięki zastosowaniu odpowiednich materiałów w obudowie.
Budowa i parametry techniczne

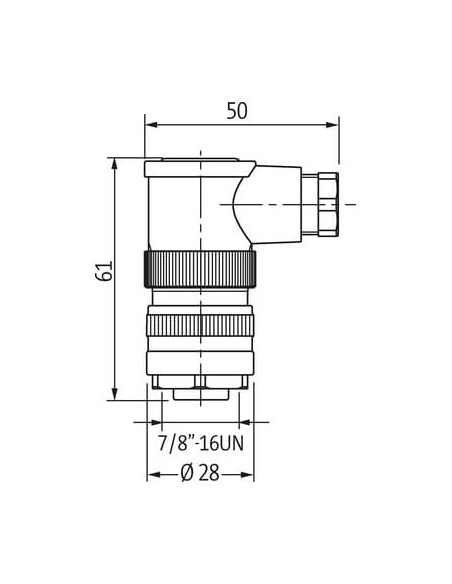

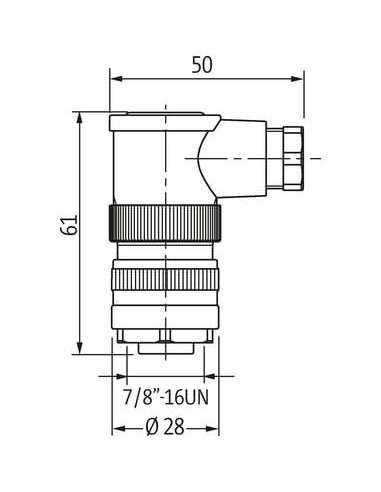

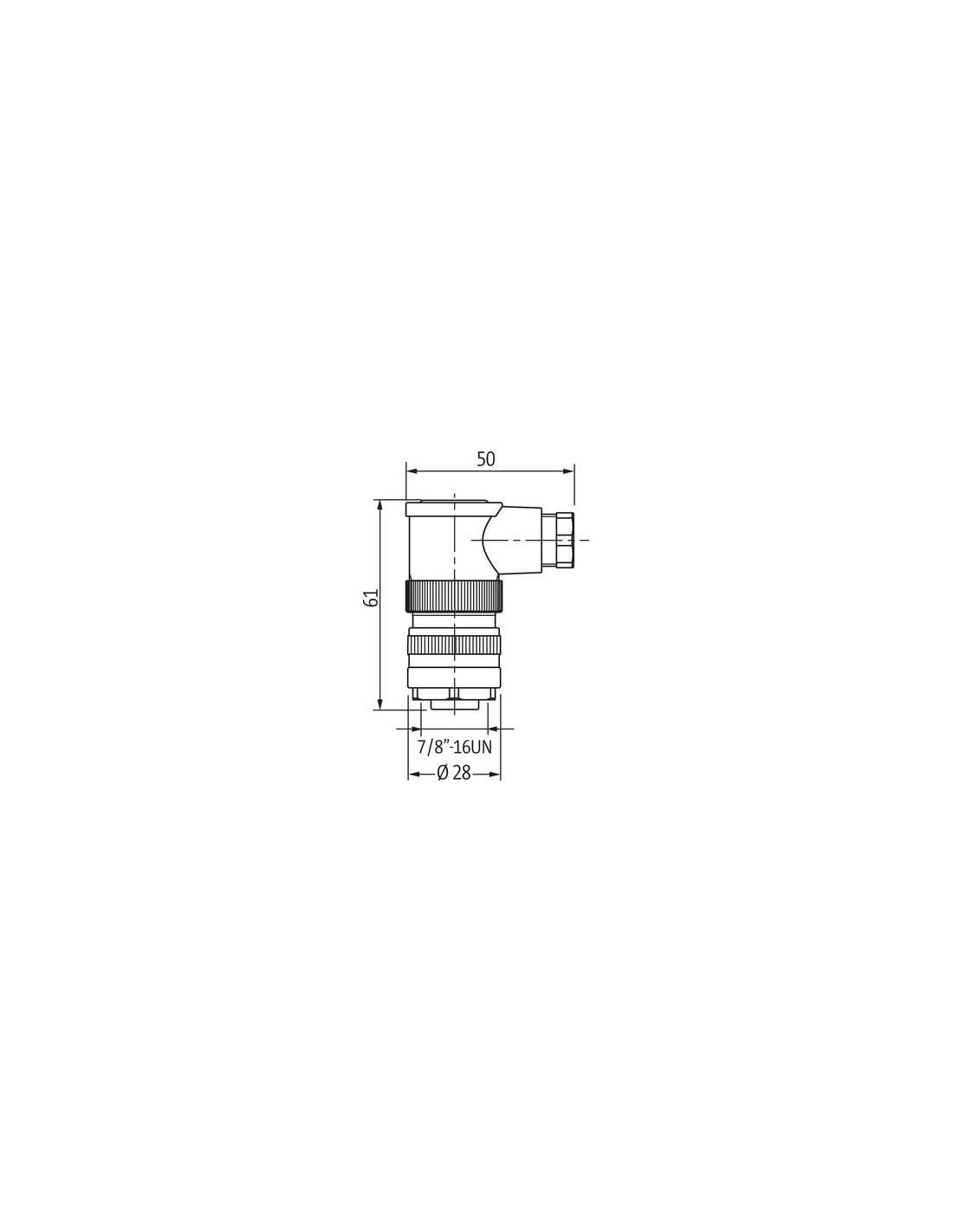

Element wyposażony jest w 3 piny oraz uniwersalny gwint 7/8" (7/8"-16UN). Kątowa konstrukcja umożliwia wygodne prowadzenie przewodów, zmniejszając ryzyko ich uszkodzenia podczas pracy w miejscach o ograniczonej przestrzeni montażowej. Wysoka odporność temperaturowa (-25°C do 85°C) pozwala na stosowanie tego złącza w szerokim zakresie warunków środowiskowych.
Bezpieczeństwo i trwałość połączenia
Wtyczka 7/8" żeńska wyposażona jest w system zabezpieczeń przed wstrząsami oraz wymaga odpowiedniego naprężenia przewodu dla pełnej ochrony klasy IP67. Rekomenduje się zabezpieczenie mechaniczne przewodu (np. opaskami kablowymi) oraz stosowanie się do minimalnych promieni gięcia podczas instalacji.
Podsumowanie – 7/8" wtyczka do profesjonalnych rozwiązań
Kątowa wtyczka przemysłowa 7/8" z zaciskami śrubowymi to wszechstronne rozwiązanie dla wymagających połączeń elektrycznych w przemyśle. Umożliwia tworzenie trwałych i bezpiecznych instalacji, zapewniając odporność na trudne warunki oraz łatwy montaż i serwisowanie.
