Dostępny
Męski 90°
M12, 4-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |

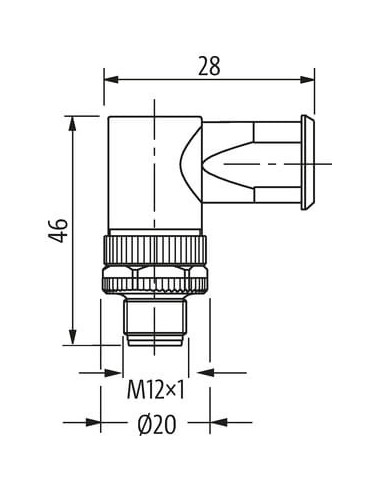

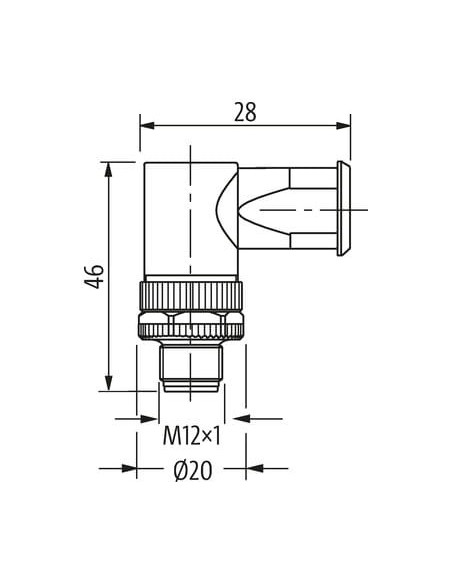

| Wysokość | 46 mm |
| Szerokość | 28,5 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

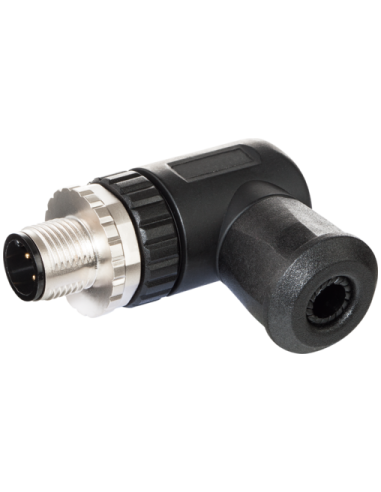

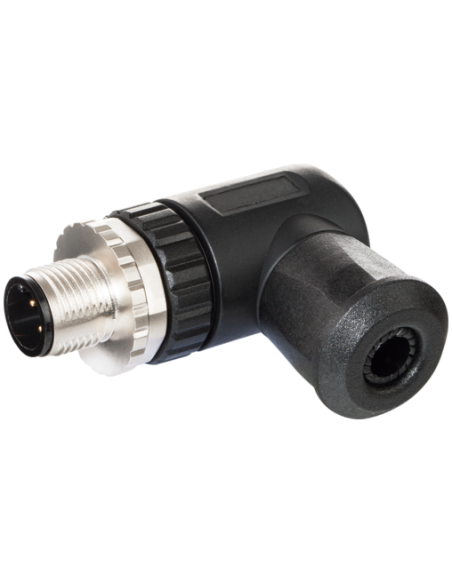

Wtyczka kątowa M12 męska 4-polowa – uniwersalne rozwiązanie do zastosowań przemysłowych
Wtyczka kątowa M12 męska, 4-polowa (kod produktu: 7000-12854-0000000) to wysokiej klasy złącze stosowane w szeroko pojętej automatyce przemysłowej, maszynach oraz systemach sterowania. Jej kątowa konstrukcja doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, umożliwiając wygodne i bezpieczne podłączanie przewodów.
Konstrukcja i materiały – trwałość oraz odporność na czynniki zewnętrzne
Obudowa wtyczki została wykonana z wysokogatunkowego tworzywa sztucznego, które charakteryzuje się odpornością chemiczną oraz wysoką tolerancją na działanie olejów. Precyzyjne wykonanie gwintu M12 x 1 gwarantuje pewne i stabilne połączenie. Wtyczka została zaprojektowana z myślą o pracy w trudnych warunkach przemysłowych i posiada stopień ochrony IP67, co czyni ją odporną na pył oraz krótkotrwałe zanurzenie w wodzie.
Bezpieczne i sprawne połączenie elektryczne
Wtyczka umożliwia szybkie oraz bezpieczne połączenie przewodów dzięki zaciskom śrubowym. Oznaczenia pinów ułatwiają poprawny montaż i minimalizują ryzyko błędów podczas podłączania. Produkt oferuje możliwość podłączenia przewodów o szerokim zakresie przekrojów, co gwarantuje uniwersalność zastosowań.
- 4 piny – umożliwiają jednoczesny przesył sygnałów lub zasilania, zgodnie z typowym układem M12.
- Łatwy montaż – przemyślany system zacisków śrubowych oraz możliwość rotacji w 4 kierunkach wyjścia przewodu zapewniają elastyczność instalacji.
Typowe zastosowania wtyczki M12 kątowej 4-polowej
Wtyczka sprawdzi się w licznych aplikacjach wymagających trwałych i niezawodnych połączeń sygnałowych i zasilających, m.in.:
- systemach automatyki przemysłowej,
- senzorach i elementach wykonawczych,
- maszynach produkcyjnych,
- robotach przemysłowych,
- zasilaniu urządzeń pomiarowych.
Najważniejsze zalety wtyczki kątowej M12, 4-polowej
- Odporność na warunki przemysłowe – wysoka szczelność IP67 i odporność chemiczna.
- Kątowa budowa – idealna do miejsc o ograniczonej przestrzeni.
- Trwałość mechaniczna – zapewnia długą żywotność nawet przy intensywnym użytkowaniu.
- Uniwersalność – szeroki zakres przekrojów przewodów oraz zastosowań.
Wtyczka kątowa M12 męska, 4-polowa stanowi profesjonalny wybór do rozbudowanych instalacji automatyki, gwarantując stabilność i bezpieczeństwo połączenia zarówno w aplikacjach standardowych, jak i w wymagających warunkach przemysłowych.
