Dostępny
PROFINET
Męski prosty
RJ45, 4-piny
Samozłączne
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
4x AWG24 / AWG22
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC maks. (UL) | 2,8 V |
| Prąd roboczy maks. | 720 mA |
| Prąd roboczy maks. (UL) | 28 mA |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Instalowanie | Podłączanie
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynk |
| Materiał mocowanie styków | POM |
Dane mechaniczne | Dane montażowe
| Wysokość | 14,02 mm |
| Szerokość | 16,4 mm |
| Głębokość | 56,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

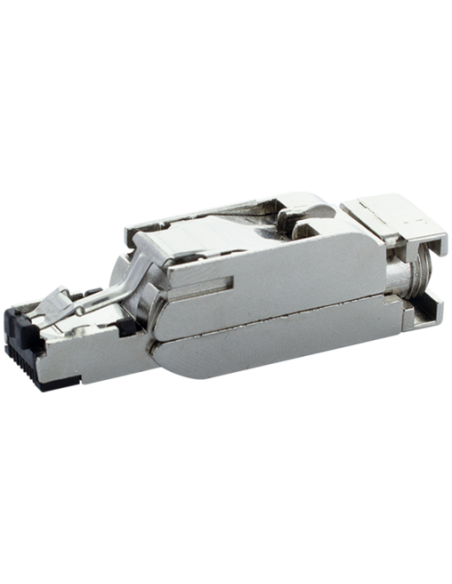

Wtyczka RJ45 Heavy Duty męska 0° 4-polowa – Profinet do wymagających aplikacji przemysłowych
Wtyczka RJ45 Heavy Duty męska 0° 4-polowa o kodzie produktu 7000-74005-0000000 to solidne i niezawodne rozwiązanie, które sprawdza się w środowiskach przemysłowych i automatyce, szczególnie w systemach PROFINET. Metalowa, trwała obudowa gwarantuje podwyższoną odporność mechaniczną oraz ochronę przed uszkodzeniami, dzięki czemu wtyczka znajduje zastosowanie wszędzie tam, gdzie liczy się odporność na trudne warunki pracy.
Kluczowe zalety i funkcjonalności złącza RJ45 Heavy Duty
- Wytrzymałość mechaniczna – obudowa wykonana z cynku zapewnia zwiększoną odporność na uderzenia i naciski mechaniczne.
- Łatwy montaż dzięki technologii samozłączeniowej oraz prostemu podłączeniu przewodów typu AWG24 / AWG22.
- Styk pozłacany – zapewnia niezawodny kontakt i minimalizuje ryzyko korozji nawet przy długotrwałym użytkowaniu.
- Przeznaczenie do środowisk przemysłowych – stopień ochrony IP20 chroni wnętrze złącza przed wnikaniem pyłu i ciał obcych.
- Długi okres eksploatacji – minimum 500 cykli łączeniowych umożliwia wielokrotne użycie bez utraty właściwości użytkowych.
Zastosowania wtyczki RJ45 Profinet w przemyśle
Wtyczka RJ45 Heavy Duty została opracowana z myślą o niezawodnej transmisji sygnałów i danych w automatyce przemysłowej, systemach PROFINET, sterowaniu procesami oraz w sieciach lokalnych, które wymagają niezawodnych złączy. Doskonale sprawdzi się w rozproszonych systemach I/O, szafach sterowniczych, liniach montażowych, w procesie produkcji, a także podczas integracji maszyn i urządzeń, gdzie istotna jest szybka i bezproblemowa instalacja.
Bezpieczeństwo i trwałość – złącze RJ45, które sprosta wymaganiom
Dzięki zastosowaniu materiałów odpornych na zużycie oraz pozłacanym styków, połączenia pozostają stabilne nawet w warunkach narażenia na wibracje oraz w szerokim zakresie temperatur roboczych od -30°C do 70°C. Wtyczka została zaprojektowana zgodnie z normami EN IEC 60529 (IP20) oraz EN 60950-1 (kategoria przepięcia II), co zwiększa bezpieczeństwo w krytycznych aplikacjach.
Typowe możliwości montażu i użytkowania
Wtyczka RJ45 Heavy Duty sprawdzi się zarówno w instalacjach nowych, jak i w modernizacji już istniejących systemów przemysłowych. Montaż przewodów jest uproszczony dzięki technologii samozłączeniowej, a kompaktowe wymiary (14,02 mm x 16,4 mm x 56,5 mm) ułatwiają integrację nawet w ograniczonej przestrzeni szaf sterowniczych. Produkt rekomendowany jest do połączeń, które muszą zapewniać wysoką niezawodność w przesyle danych do 100 Mbit/s, co czyni go uniwersalnym wyborem w szeroko pojętym przemyśle.
- Złącza do sieci PROFINET i Ethernet przemysłowych
- Rozproszone systemy wejść/wyjść
- Automatyka i robotyzacja
- Przemysł maszynowy i procesowy
Wtyczka RJ45 Heavy Duty męska 0° 4-polowa to gwarancja stabilnych i trwałych połączeń w najbardziej wymagających aplikacjach przemysłowych.
