Dostępny
Męski prosty
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

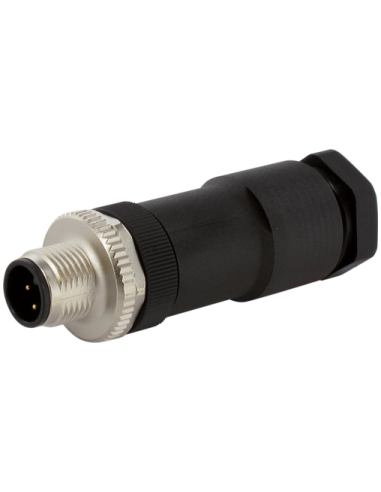

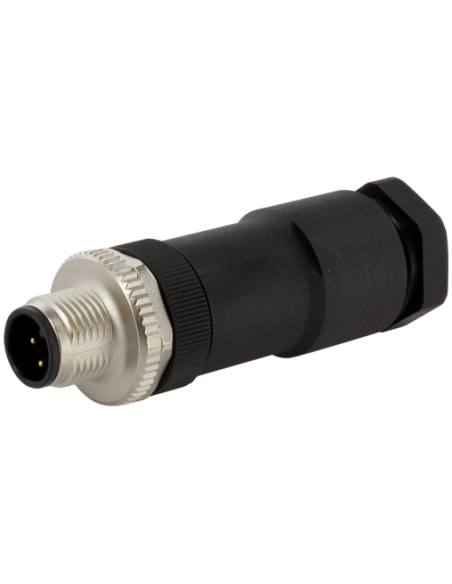

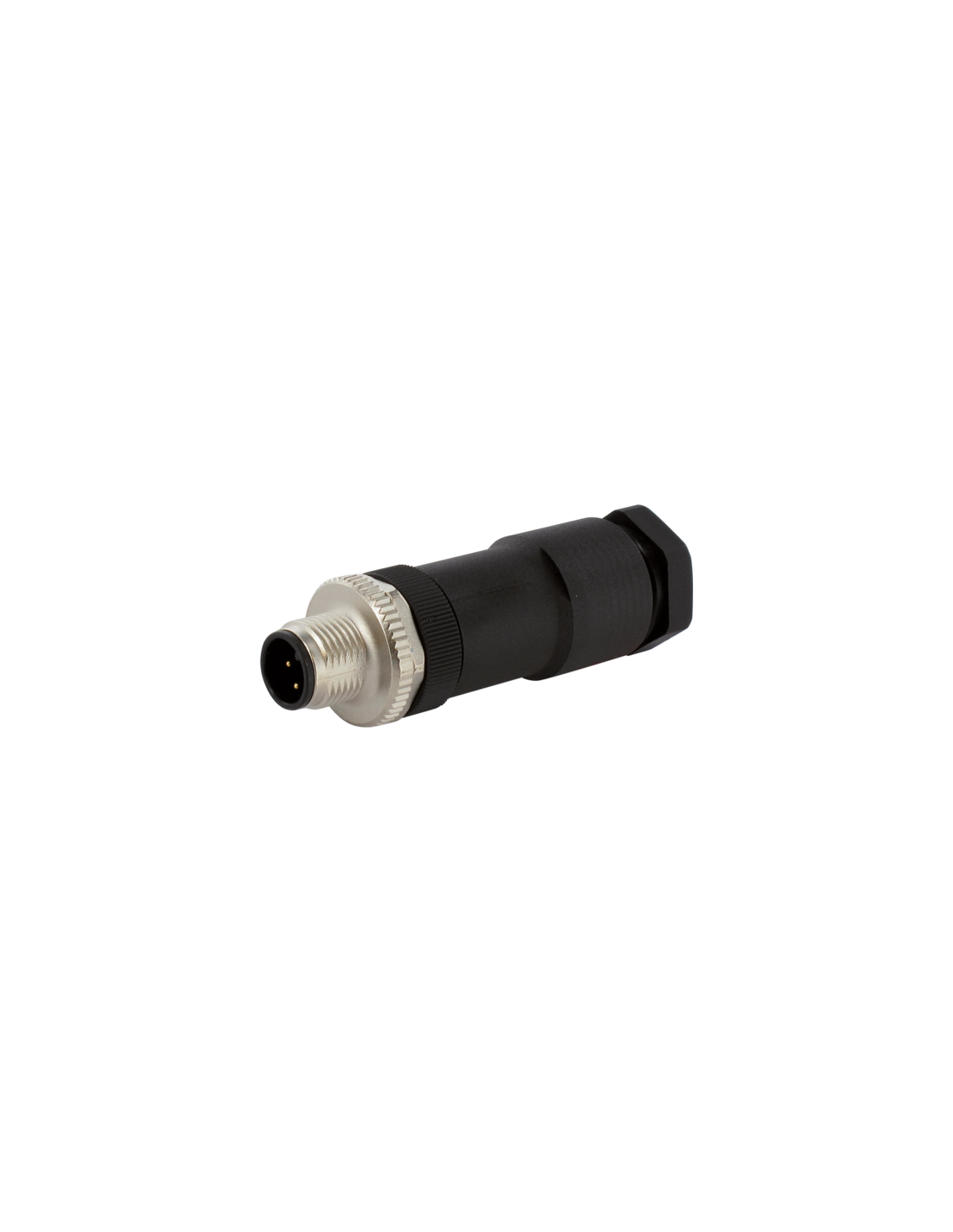

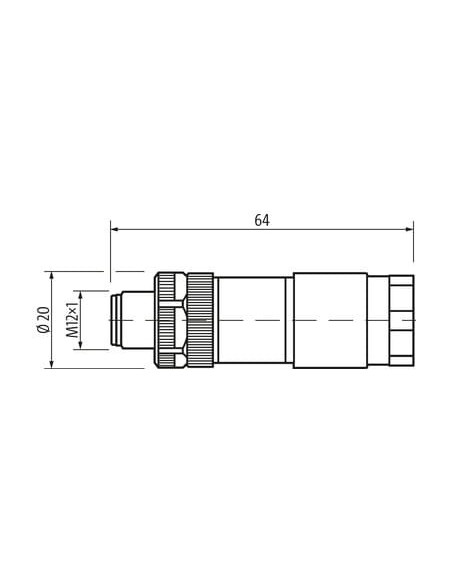

Wtyczka M12 męska prosta 4-polowa – uniwersalne złącze przemysłowe
Wtyczka M12 męska prosta, 4-polowa z zaciskami śrubowymi (kod produktu: 7000-12745-0000000) to niezawodne i wszechstronne złącze stosowane w aplikacjach przemysłowych i automatyce. Stanowi standard dla połączeń sygnałowych i zasilających w instalacjach wymagających wysokiej niezawodności, trwałości oraz szczelności.
Najważniejsze cechy i zalety złącza M12 4-pinowego
- Prosta konfiguracja męska – umożliwia szybkie i łatwe podłączanie urządzeń oraz przewodów.
- 4 piny – pozwalają na przesyłanie sygnału lub zasilania do czterech oddzielnych linii.
- Zaciski śrubowe – zapewniają stabilne i trwałe połączenie przewodów bez potrzeby użycia specjalistycznych narzędzi do lutowania.
- Zakres średnicy kabla: 8…10 mm – szeroka kompatybilność z różnymi typami kabli.
- Stopień ochrony IP67 – gwarantuje wysoką odporność na pył i wilgoć, co pozwala na stosowanie złącza nawet w trudnych warunkach środowiskowych.
- Obudowa z tworzywa sztucznego – cechuje się doskonałą odpornością na chemikalia i oleje, co zwiększa trwałość urządzenia.
- Maksymalne napięcie robocze: 250 V AC/DC, prąd do 8 A na styk
- Temperatura pracy: od -25°C do 85°C – możliwość pracy w szerokim zakresie warunków temperaturowych.
Zastosowania wtyczki M12 4-pinowej w automatyce i przemyśle
Wtyczka M12, 4-polowa znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych, aplikacjach sterowania oraz instalacjach czujników i siłowników. Doskonale sprawdza się w miejscach, gdzie wymagana jest wysoka niezawodność połączeń sygnałowych oraz zasilających. Produkt dedykowany jest do takich branż, jak:
- Przemysł spożywczy
- Automatyka maszyn
- Transport i logistyka
- Systemy pakowania
- Instalacje robotów
Budowa i montaż – niezawodność w prostocie
Dzięki prostemu montażowi na przewodzie i intuicyjnej budowie, złącze M12 4-polowe jest chętnie wybierane zarówno do nowych instalacji, jak i do modernizowanych systemów. Wytrzymała obudowa oraz przemyślany projekt mechaniczny zapewniają długą żywotność nawet przy intensywnym użytkowaniu przemysłowym. W zestawie znajdują się przejrzyste schematy podłączeń, które ułatwiają instalację.
Bezpieczeństwo i niezawodność pracy
Wysoki stopień ochrony IP67 oraz przemyślana konstrukcja zabezpieczają połączenie przed wpływem pyłów, wody, wilgoci i uszkodzeń mechanicznych. Stosowanie tego typu złącza rekomendowane jest w środowiskach, gdzie istotna jest bezawaryjność pracy oraz szybkie serwisowanie okablowania.
Złącze M12 męskie proste, 4-polowe, kod 7000-12745-0000000, to uniwersalne rozwiązanie dla nowoczesnych instalacji przemysłowych, gwarantujące bezpieczeństwo, trwałość i komfort obsługi.
