Dostępny
Ethernet
Męski 90°
90° dolny
RJ45, 8-piny
Samozłączne
ekranowany
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |

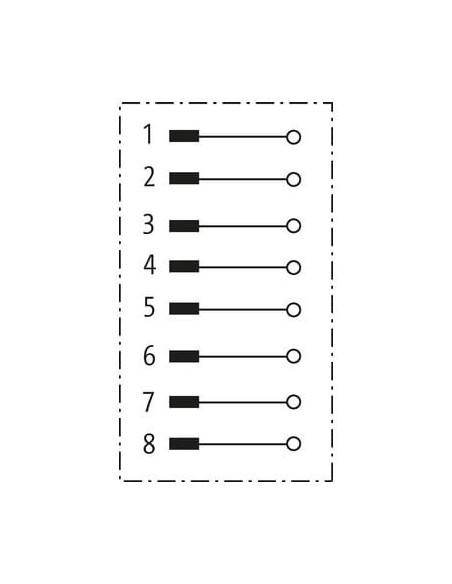

| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,25 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

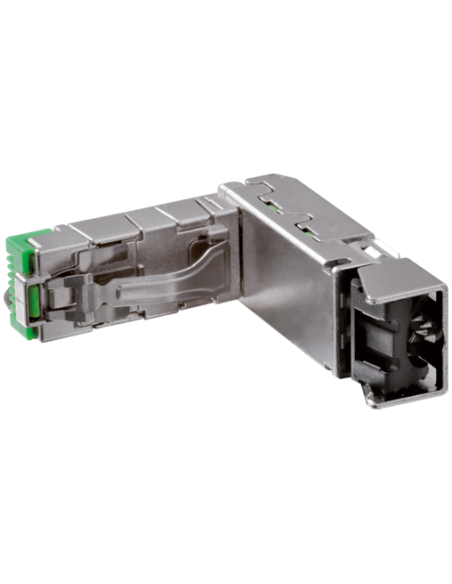

Wtyczka RJ45 Heavy Duty męska 90° 8-polowa Ethernet – solidne połączenie sieciowe
Wtyczka RJ45 Heavy Duty męska 90° 8-polowa Ethernet (kod produktu: 7000-74095-0000000) to wysokiej jakości złącze sieciowe o zwiększonej wytrzymałości, przeznaczone do profesjonalnych zastosowań przemysłowych, instalacji automatyki, szaf sterowniczych oraz infrastruktury teleinformatycznej. Wykonana z trwałych materiałów, umożliwia szybkie i niezawodne zestawienie połączeń Ethernet, zachowując przy tym wysoką odporność mechaniczną.
Główne zalety i zastosowanie – wtyczka RJ45 Heavy Duty do Ethernet
- Męska wtyczka RJ45 z 8 stykami w układzie 90°, przeznaczona do montażu w miejscach o ograniczonej przestrzeni.
- Wytrzymała obudowa ze stopu cynku (niklowana) zapewnia odporność na uszkodzenia mechaniczne oraz stabilność połączenia.
- Samozaciskowa technologia połączeń IDC ułatwia szybki i beznarzędziowy montaż przewodów bez konieczności lutowania.
- Pełne ekranowanie chroni transmisję danych przed zakłóceniami elektromagnetycznymi, gwarantując stabilny transfer nawet w wymagających warunkach przemysłowych.
- Zgodność z kategorią transmisji CAT5e oraz prędkością do 1000 Mbit/s umożliwia wykorzystanie w sieciach gigabitowych oraz systemach sterowania wymagających szybkiej transmisji danych.
- Wysoka odporność na temperaturę roboczą (od -40°C do +70°C) pozwala na użytkowanie w różnorodnych środowiskach.
- Standard ochrony IP20 zapewnia podstawową ochronę przed wnikaniem ciał obcych, odpowiednią do zastosowań wewnętrznych i w szafach sterowniczych.
- Przystosowana do przewodów o przekroju od 0,14 do 0,25 mm² (AWG 26–24).
- Minimum 750 cykli pracy – przeznaczona do wielokrotnego użytku i serwisowania sieci.
Typowe zastosowania wtyczki RJ45 90° Heavy Duty
Wtyczka RJ45 Heavy Duty 90° to doskonały wybór dla:
- Przemysłowych linii produkcyjnych i automatyki
- Szaf sterowniczych o ograniczonej przestrzeni montażowej
- Obsługi infrastruktury sieciowej w halach i zakładach przemysłowych
- Wysokoprzepustowych instalacji Ethernet
- Montażu urządzeń, gdzie wymagane jest pewne połączenie i odporność na uszkodzenia mechaniczne
Właściwości konstrukcyjne i bezpieczeństwo połączeń
Wtyczka RJ45 została zaprojektowana z myślą o łatwości i szybkości instalacji oraz intensywnej eksploatacji. Solidna obudowa, pozłacane styki i samozaciskowe złącza IDC gwarantują wysoką niezawodność, także przy częstych podłączeniach i rozłączeniach. Ukośny kąt 90° umożliwia montaż w trudno dostępnych miejscach oraz pozwala na układanie przewodów zgodnie z wymaganiami instalacyjnymi, minimalizując naprężenia na kablu.
Wskazówki instalacyjne – bezpieczeństwo i wydajność
Aby zapewnić długotrwałą i bezproblemową eksploatację:
- Stosować odpowiednie środki odciążające (np. opaski kablowe) w celu ochrony przed obciążeniami mechanicznymi.
- Przestrzegać dopuszczalnych promieni gięcia kabla, co wpływa na trwałość i szczelność połączenia.
- Unikać agresywnych substancji chemicznych, które mogą wpłynąć na materiał obudowy.
Złącze RJ45 Heavy Duty męskie 90° 8-polowe to niezawodne, trwałe i łatwe w instalacji rozwiązanie dla przemysłowej i profesjonalnej infrastruktury sieciowej, oferujące wysoką szybkość transmisji oraz bezpieczeństwo elektryczne, mechaniczne i komunikacyjne.
