Dostępny
PROFIBUS, Interbus
Męski 90°
M12, 5-piny
Kodowanie B

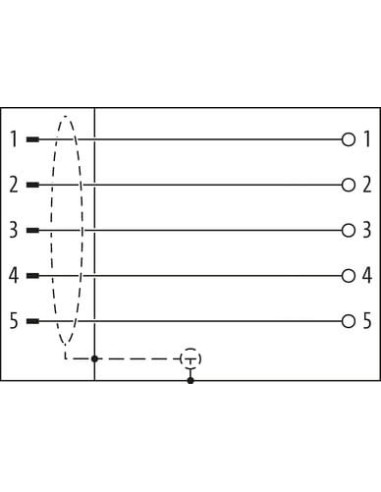

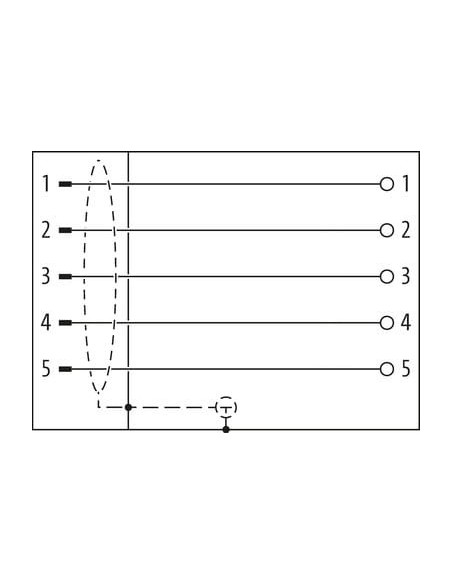

ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | B |

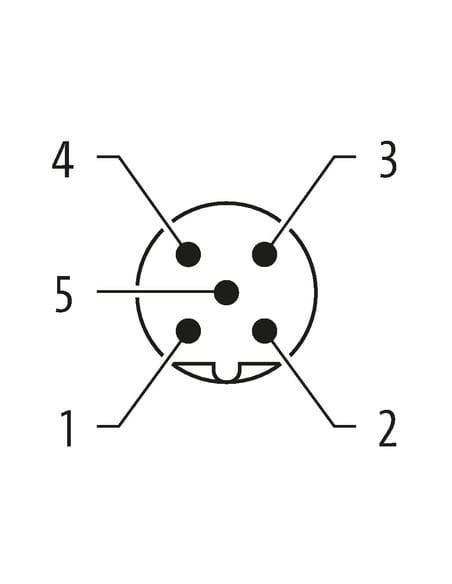

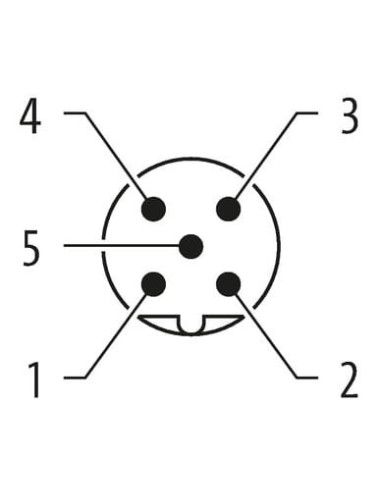

| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

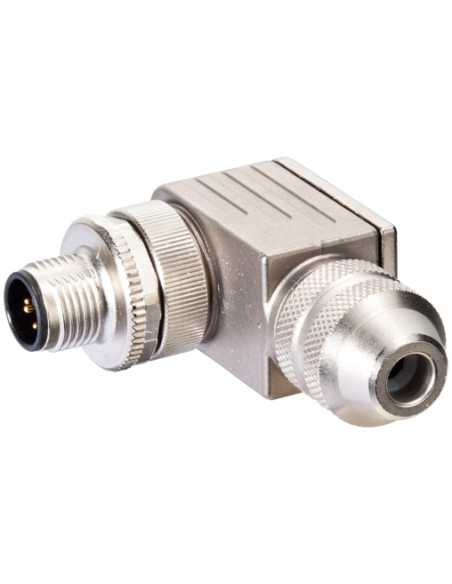

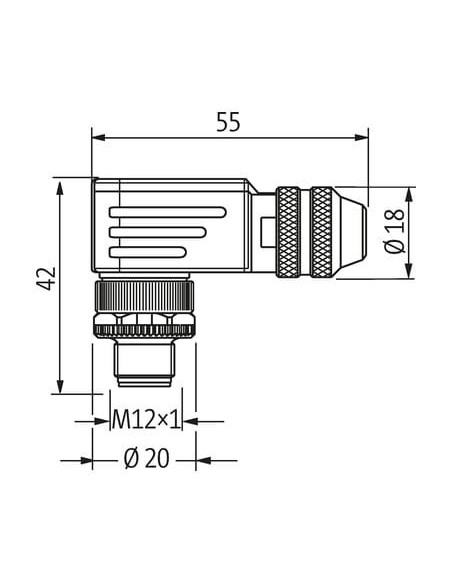

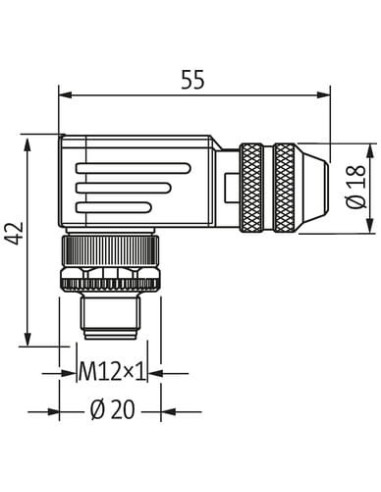

Wtyczka M12 męska kątowa B-Code 5-pinowa – rozwiązania PROFIBUS i Interbus
Wtyczka M12 męska kątowa, kodowanie B to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej, gdzie wymagana jest niezawodność i trwałość połączeń sygnałowych i transmisyjnych. Dzięki kątowej konstrukcji (90°) idealnie sprawdzi się w miejscach o ograniczonej przestrzeni montażowej, gwarantując oszczędność miejsca oraz wygodę podczas instalacji.
Zastosowania i zalety – złącze M12 do przemysłu i automatyki
Wtyczka M12 B-code znajduje szerokie zastosowanie w systemach PROFIBUS oraz Interbus, umożliwiając szybkie i trwałe łączenie przewodów w środowiskach przemysłowych. Zapewnia niezawodność przy przesyle sygnałów oraz skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi (ekranowany korpus).
- Uniwersalne zastosowanie – integracja urządzeń w liniach produkcyjnych, automatyzacja procesów, maszyny przemysłowe, systemy sterowania, robotyka.
- Niezawodność połączeń – metalowa obudowa (mosiądz, niklowana powłoka) zapewnia odporność na uszkodzenia mechaniczne.
- Odporność na warunki środowiskowe – stopień ochrony IP67 pozwala na pracę w trudnych warunkach przemysłowych (wilgoć, kurz, pył).
- Bezpieczny montaż – zastosowanie zacisków śrubowych umożliwia szybki i pewny montaż bez konieczności lutowania, a stabilne połączenie mechaniczne zapewnia odporność na drgania i wibracje.
- Szeroki zakres średnicy kabla – możliwość zastosowania przewodów o średnicy od 6 do 8 mm zwiększa wszechstronność w różnych instalacjach.
Kluczowe cechy złącza M12 B-Code kątowego – parametry techniczne
- 5-pinowa konfiguracja – umożliwia przesyłanie danych oraz zasilania, zgodnie z wymaganiami PROFIBUS/Interbus.
- Maksymalne napięcie robocze: 60 V AC/DC
- Maksymalny prąd na styk: 4 A – sprawdza się w aplikacjach wymagających wyższych prądów sygnałowych.
- Solidne wykonanie – mosiężna, niklowana obudowa oraz mechanizm samozamykający M12 x 1 gwarantują wieloletnią trwałość.
- Odporność na temperatury – zakres pracy od -40°C do +85°C umożliwia użytkowanie w szerokim spektrum zastosowań przemysłowych.
Typowe zastosowania kątowej wtyczki M12 – przemysł, logistyka, maszyny
B-kodowane złącza M12 w wariancie kątowym rekomendowane są wszędzie tam, gdzie liczy się oszczędność miejsca oraz pewność połączenia. To idealne rozwiązanie dla:
- Szaf sterowniczych i pulpitów operatorskich,
- Automatyki zakładów produkcyjnych,
- Systemów transportowych i maszyn pakujących,
- Instalacji diagnostycznych i pomiarowych,
- Integracji czujników i siłowników z siecią przemysłową.
Zaleca się stosowanie odpowiednich metod odciążenia przewodów zgodnie z wymogami montażowymi oraz zachowanie minimalnego promienia gięcia przewodów zgodnego z wytycznymi producenta, aby utrzymać stopień ochrony IP67.
Wtyczka M12 męska kątowa, B-Code to gwarancja pewności i niezawodności w każdej aplikacji przemysłowej.
