Żeński proste
M8, 4-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 37 mm |
| Szerokość | 12 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

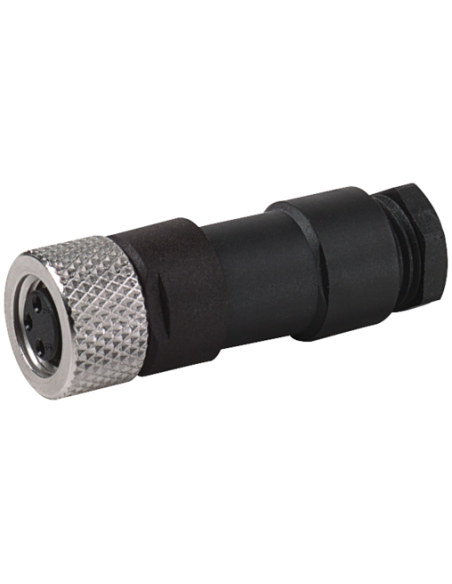

Wtyczka M8 żeńska prosta do lutowania 4-polowa – profesjonalne złącze przemysłowe
Wtyczka M8 żeńska, prosta, do lutowania, 4-polowa, o kodzie produktu 7000-08501-0000000, to wysokiej klasy element złączny dedykowany do zasilania oraz przesyłu sygnałów w aplikacjach przemysłowych. Produkt został zaprojektowany z myślą o zapewnieniu trwałego i bezpiecznego połączenia, również w środowiskach o podwyższonej wilgotności oraz zapyleniu, spełniając normę ochrony IP67.
Zastosowanie złącza M8 żeńskiego – wszechstronne możliwości montażu
Złącze M8 żeńskie o 4 pinach doskonale sprawdza się w systemach automatyki przemysłowej, robotyce, urządzeniach czujnikowych oraz wszędzie tam, gdzie potrzebne są niewielkie, pewne i wytrzymałe złącza sygnałowe i zasilające. Zalecane do podłączeń w takich sektorach jak:
- Automatyka przemysłowa – połączenia maszyn, czujników i elementów wykonawczych
- Przemysł spożywczy i farmaceutyczny – dzięki wysokiej szczelności
- Systemy transportowe i magazynowe – niezawodne łączenie urządzeń w trudnych warunkach otoczenia
- Robotyka – transmisja sygnałów sterujących
- Technika pomiarowa – podłączanie czujników i akcesoriów pomiarowych
Wytrzymałość i bezpieczeństwo – budowa wtyczki M8 żeńskiej

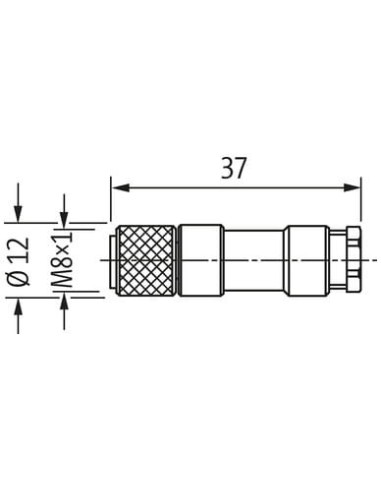

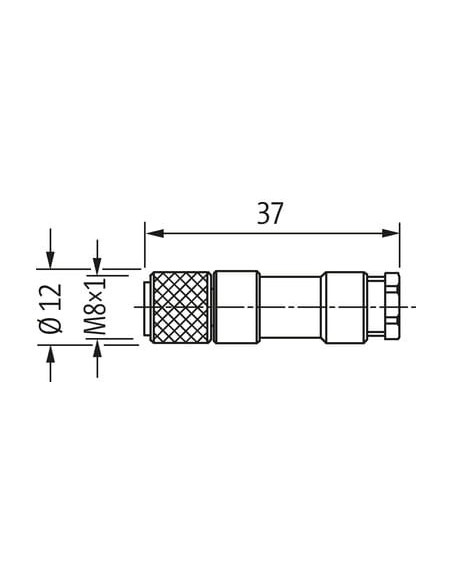

Solidna obudowa wykonana z wytrzymałych materiałów zapewnia odporność mechaniczną oraz długą żywotność. Gwint M8 umożliwia szybki i pewny montaż, a kompaktowe wymiary (średnica 12 mm, długość 37 mm) pozwalają na zastosowanie nawet w ograniczonych przestrzeniach.
4-polowa konstrukcja z biegunami lutowniczymi umożliwia trwałe połączenie przewodów sygnałowych lub zasilających o maksymalnym przekroju 0,25 mm².
Główne cechy i zalety wtyczki M8 żeńskiej 4-pinowej
- Wysoki stopień ochrony IP67 – odporność na pył i czasowe zanurzenie w wodzie
- Kompaktowy rozmiar – wygodny montaż nawet w ciasnych przestrzeniach instalacyjnych
- Stabilna praca – maksymalny prąd roboczy na styk wynosi 4 A, a napięcie robocze to maksymalnie 30 V AC/DC
- Możliwość lutowania – zapewnia trwałe i pewne połączenie elektryczne
- Wysoka odporność temperaturowa – zakres pracy od -25°C do +85°C
- Łatwy montaż – przejrzyste oznaczenia pinów, precyzyjny system zaciskowy
Typowe schematy podłączeń – przykładowe układy połączeń wtyczki M8

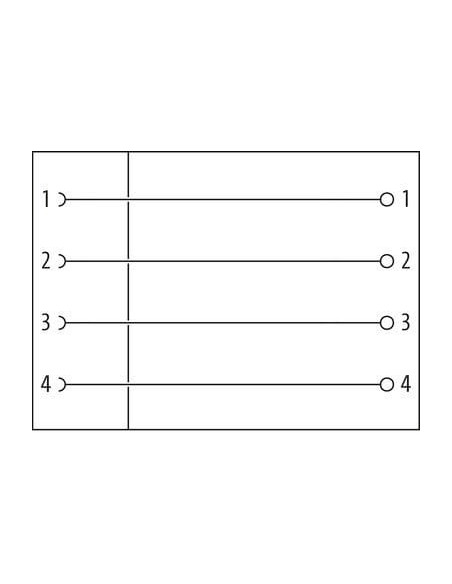

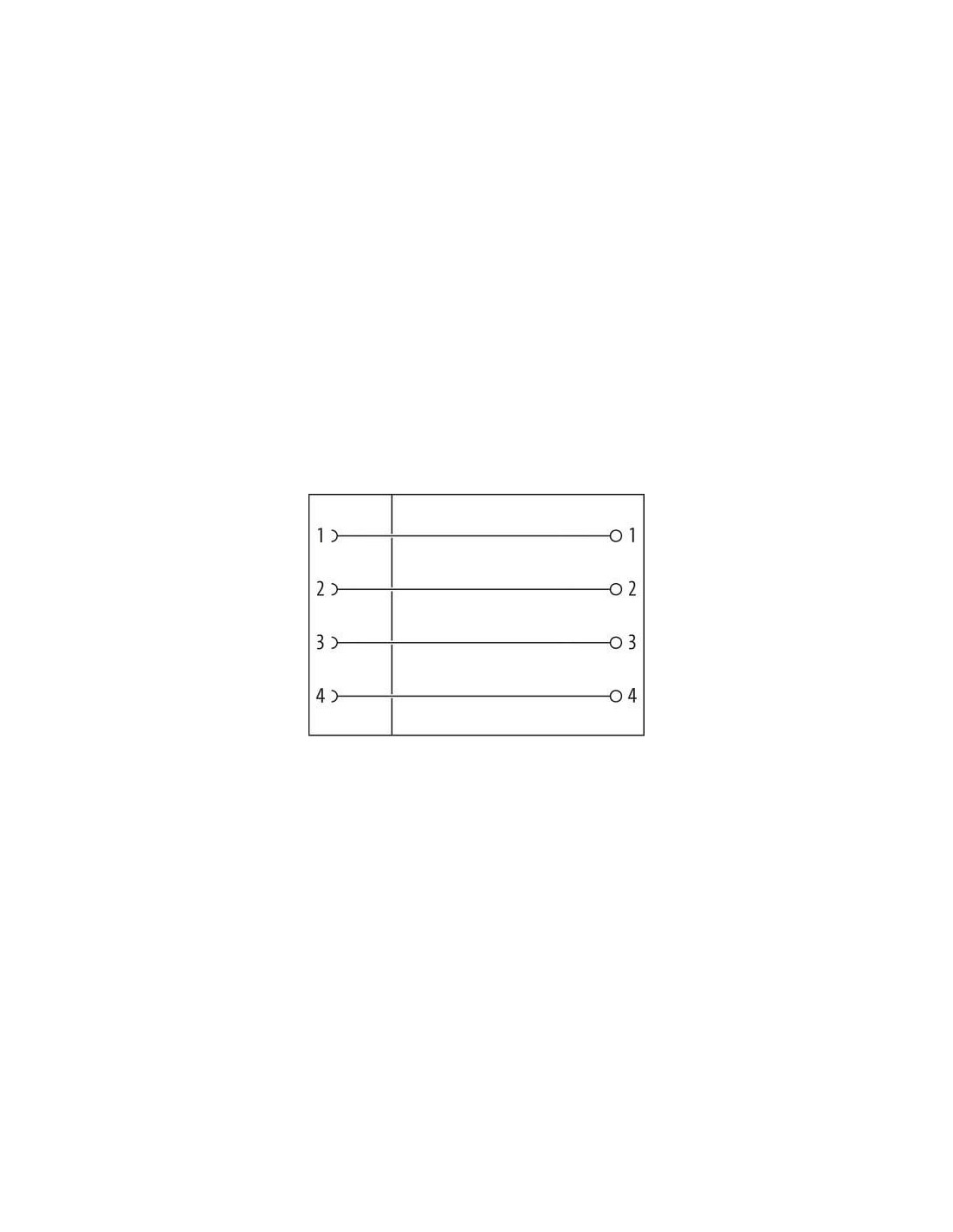

Na zamieszczonych schematach przedstawiono układ pinów oraz przyporządkowanie numeracji kontaktów, co ułatwia prawidłowe podłączenie i eliminuje ryzyko pomyłek. Montaż odbywa się zgodnie z zaleceniami dotyczącymi promienia gięcia przewodów oraz odciążenia mechanicznego.
Wtyczka M8 do zastosowań profesjonalnych
Złącze dedykowane jest do różnorodnych instalacji niskonapięciowych, w szczególności tam, gdzie wymagania środowiskowe oraz wysoka niezawodność są priorytetem. Wtyczka M8 żeńska prosta to gwarancja trwałego i bezpiecznego połączenia w zaawansowanych projektach przemysłowych i automatyki.
