Zaciski nożowe
Męski prosty
M8, 3-piny
Przekrój portu: 0.14...0.34 mm²
Sealing comb included in delivery
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Instalowanie | Układ pinów

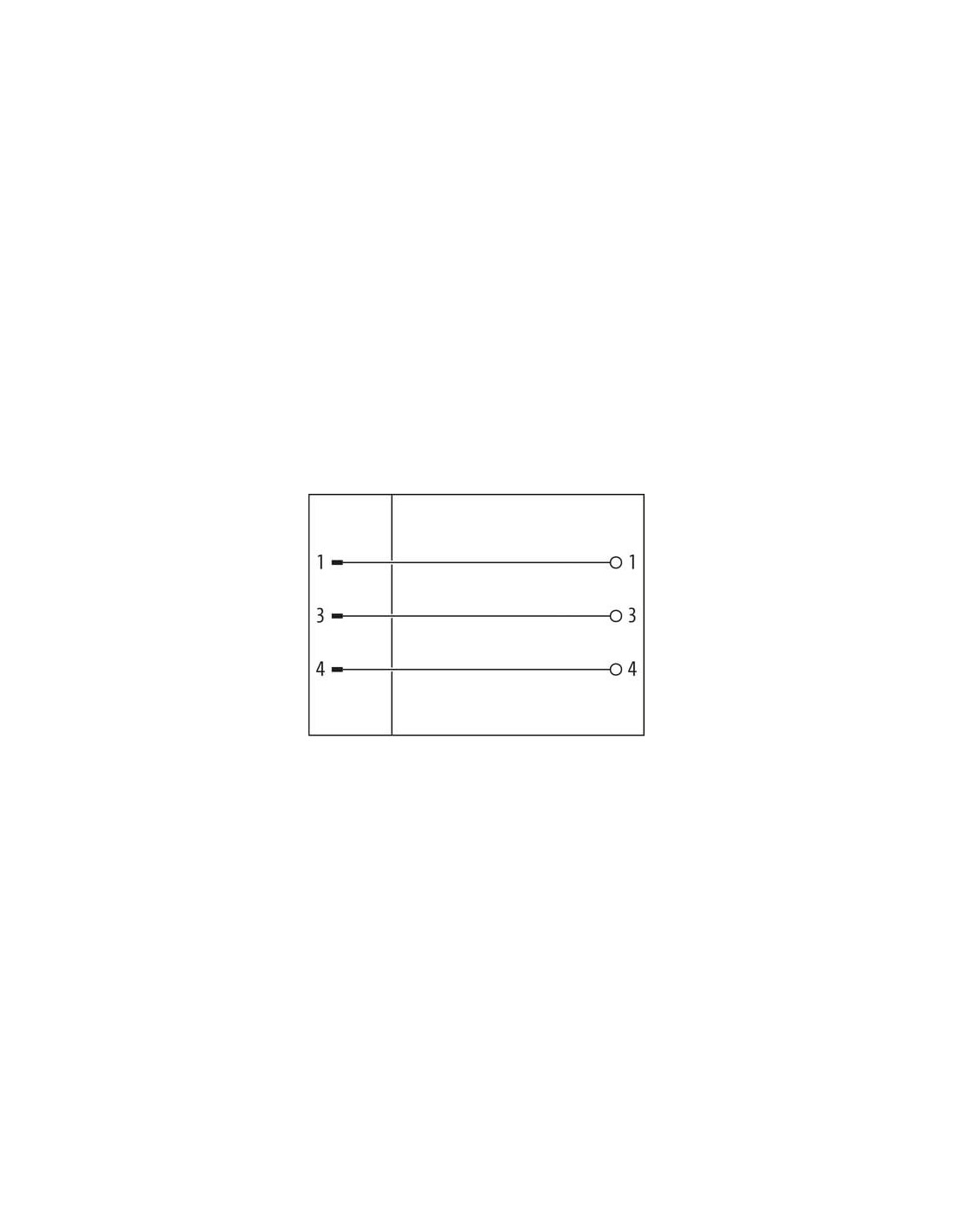

| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5,1 mm |

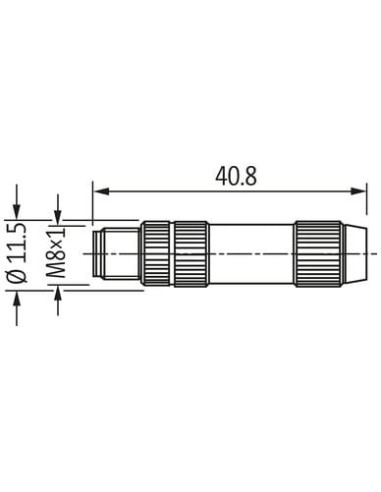

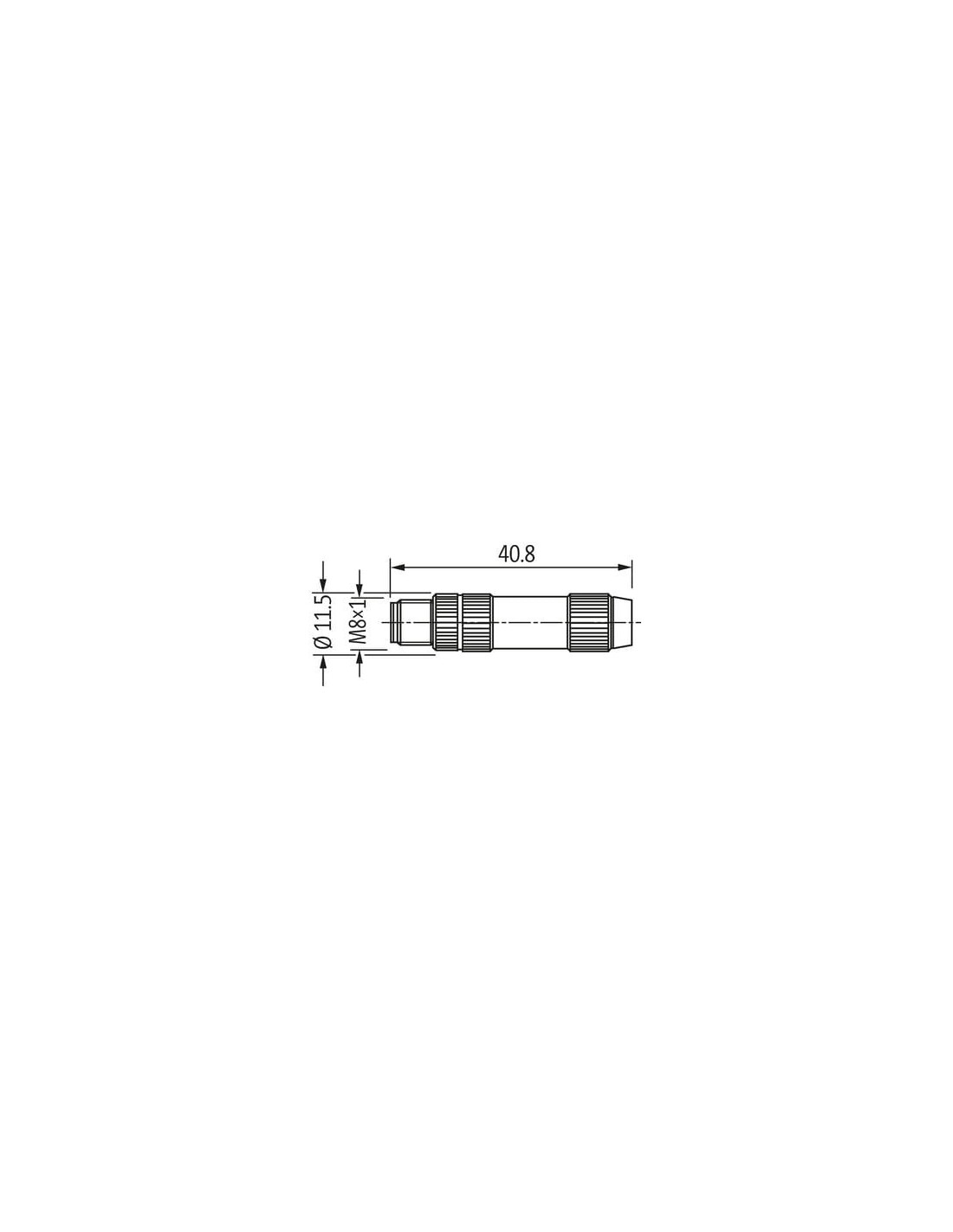

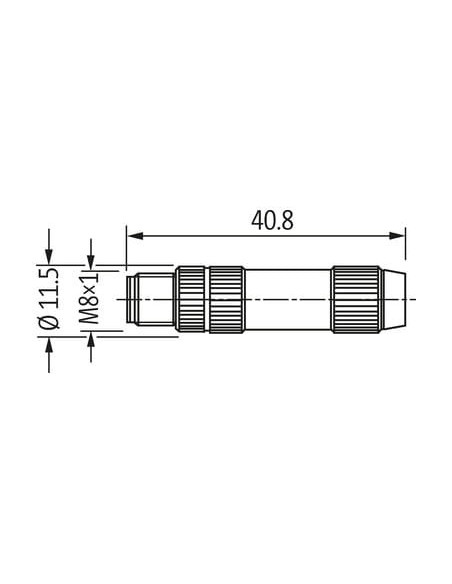

| Wysokość | 40,8 mm |
| Szerokość | 11,5 mm |
| Głębokość | 11,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

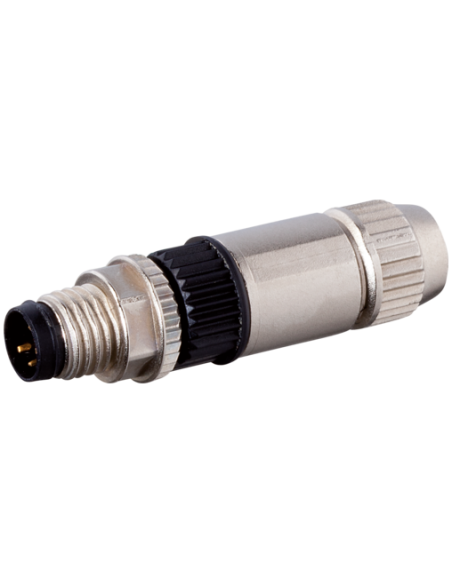

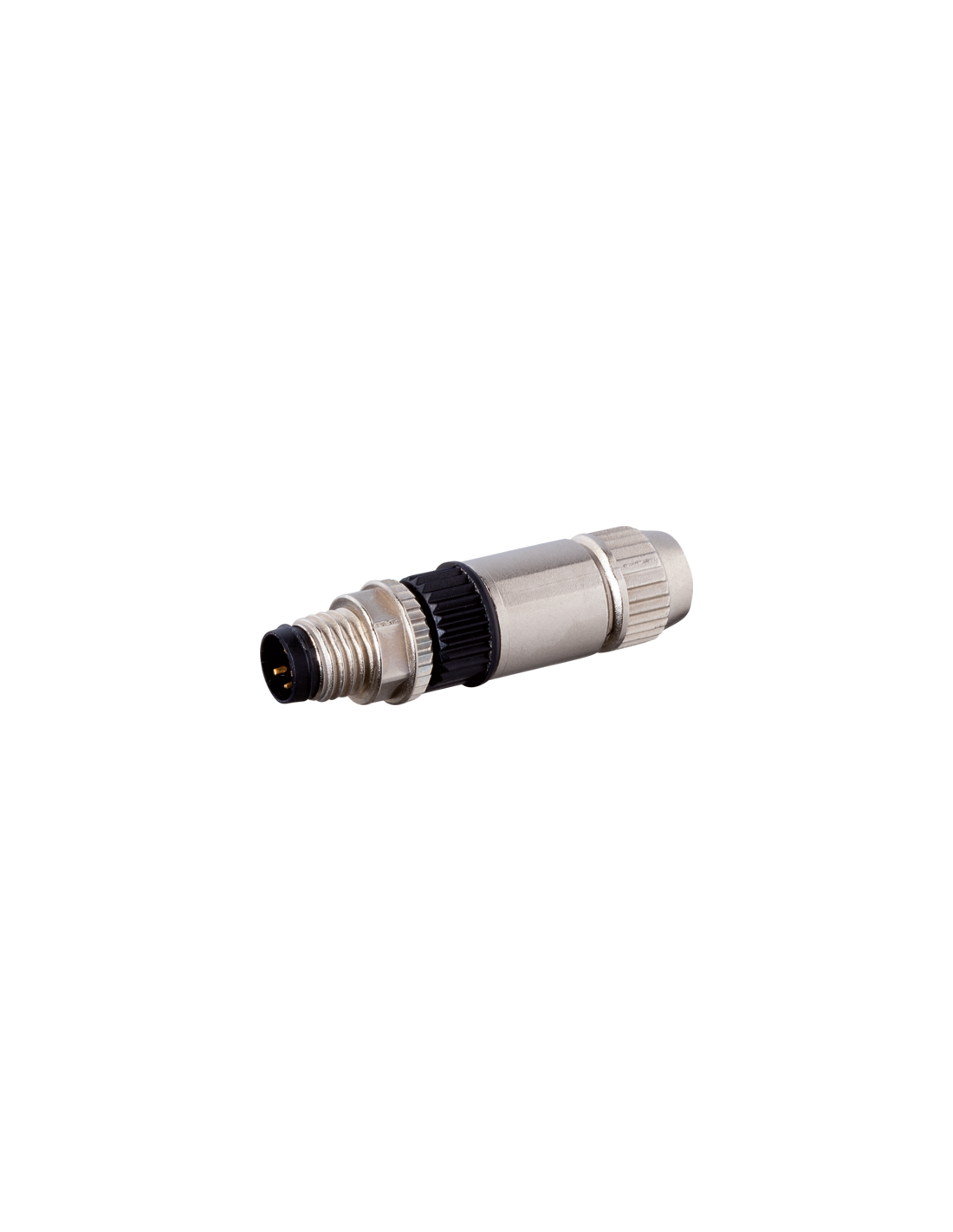

Wtyczka M8 męska, prosta, Slimline, 3-polowa – 7000-08331-0000000
Wtyczka M8 męska, prosta, Slimline, 3-polowa o symbolu 7000-08331-0000000 to wysokiej jakości złącze elektryczne, przeznaczone do zastosowań przemysłowych oraz automatyki. Kompaktowa konstrukcja typu Slimline sprawia, że produkt idealnie sprawdza się wszędzie tam, gdzie niezbędna jest oszczędność miejsca przy zachowaniu najwyższych parametrów technicznych.
Zastosowanie wtyczki M8 męskiej Slimline
Złącza M8 są powszechnie używane w instalacjach automatyki przemysłowej do łączenia czujników, siłowników oraz innych komponentów systemów sterowania. Dzięki szczelności klasy IP67 wtyczka jest chroniona przed kurzem i działaniem wody, co umożliwia montaż również w trudnych warunkach środowiskowych.
- Systemy czujników i siłowników w automatyce przemysłowej
- Maszyny i linie produkcyjne
- Aplikacje zewnętrzne wymagające wysokiego poziomu szczelności
- Zastosowanie w laboratoriach, przemyśle spożywczym i farmaceutycznym
Zalety stosowania wtyczki M8 Slimline, 3-polowej
Wtyczka M8 Slimline charakteryzuje się nie tylko kompaktowym rozmiarem (11,5 mm średnicy, 40,8 mm długości), ale także solidną i niezawodną konstrukcją. Zastosowanie zacisków narzynających IDC pozwala na szybkie i wygodne podłączenie przewodów o przekroju od 0,14 do 0,34 mm².
- Łatwa i szybka instalacja – dzięki wygodnej metodzie podłączenia IDC
- Odporność na wstrząsy i trwałość połączenia nawet podczas intensywnej eksploatacji (min. 100 cykli wtykowych)
- Wysoka jakość wykonania – materiały takie jak PA, stop miedzi oraz niklowanie zapewniają odporność chemiczną i mechaniczną
- Standard M8 zgodny z normą DIN EN 61076-2-114, szerokie możliwości integracji z różnymi systemami
- Odporność na warunki środowiskowe – zakres temperatur pracy od -25°C do +85°C
Typowe cechy techniczne złącza M8 prosta, 3-polowego
Wtyczka posiada klasyczną konfigurację 3-pinową, co pozwala na jej uniwersalne zastosowanie w wielu aplikacjach przemysłowych i automatyce. Gwint montażowy M8 x 1 zapewnia stabilne połączenie mechaniczne, a zintegrowane zabezpieczenia przeciwwstrząsowe oraz uszczelnienie podnoszą bezpieczeństwo montażu.
- Napięcie pracy: do 32 V AC/DC
- Prąd znamionowy na styk: do 4 A
- Izolacyjność: minimum 100 MΩ
- Wytrzymałość impulsowa: 0,8 kV
- Dopuszczalna średnica izolacji przewodów: 1–1,6 mm
Bezpieczeństwo i uwagi instalacyjne
Podczas instalacji produktu należy zachować odpowiednie promienie gięcia przewodów, aby nie naruszyć stopnia ochrony IP67. W celu zagwarantowania pełnej odporności mechanicznej zaleca się stosowanie dodatkowych środków zabezpieczających, np. opasek kablowych. Wtyczka przeznaczona jest zarówno do stosowania w nowych instalacjach, jak i do pracy serwisowej oraz modernizacji istniejących systemów.
Wtyczka M8 męska, prosta, Slimline, 3-polowa 7000-08331-0000000 to niezawodne rozwiązanie, które pozwala na realizację połączeń o wysokiej trwałości i odporności na trudne warunki przemysłowe.
