Ethernet CAT5
Męski prosty

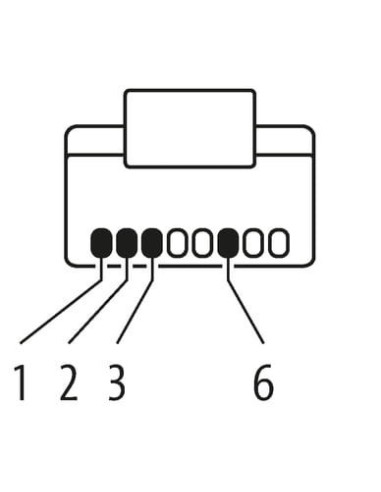

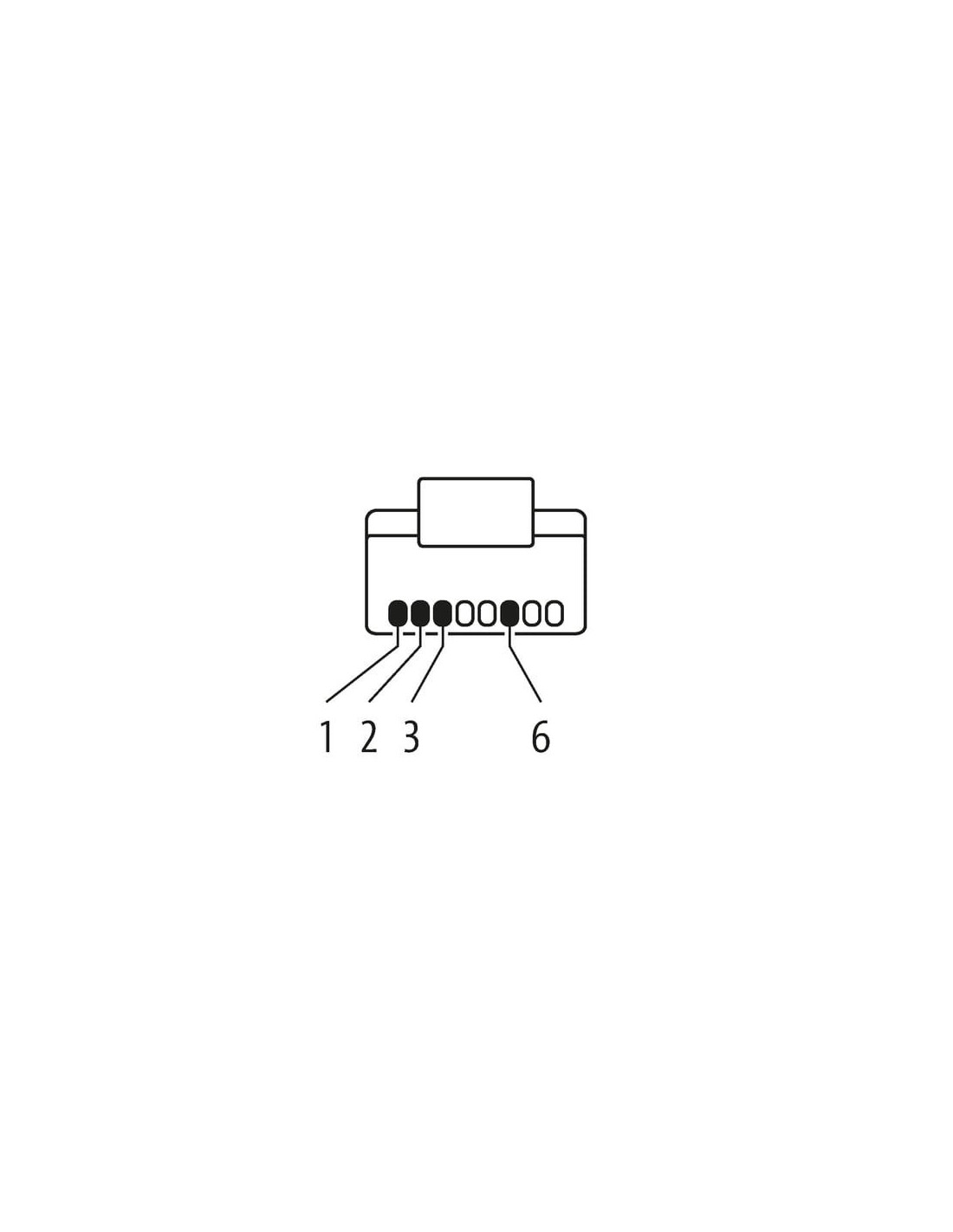

RJ45, 4-piny
ekranowany
Stopień ochrony IP20
Technologia szybkich złączy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 1,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

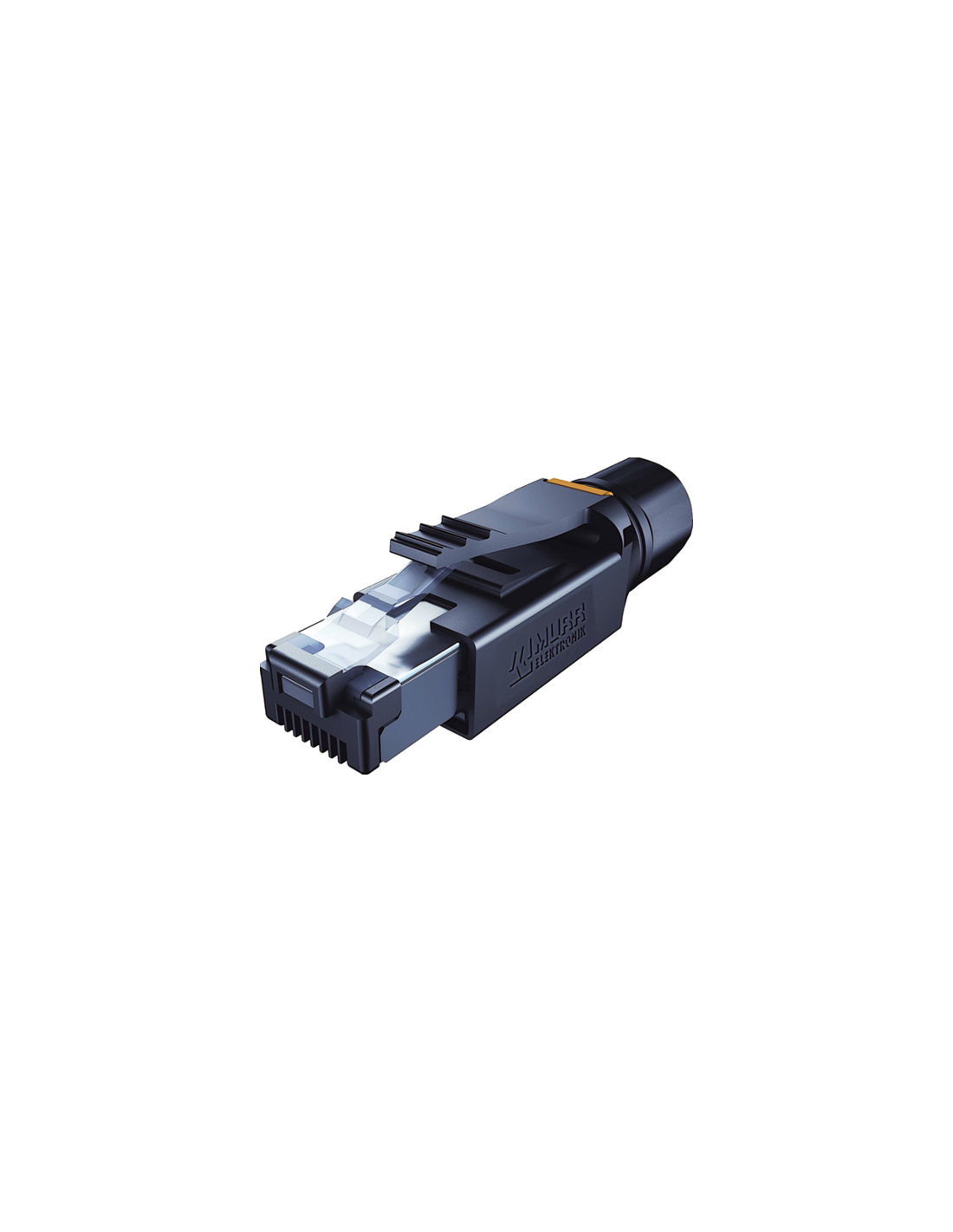

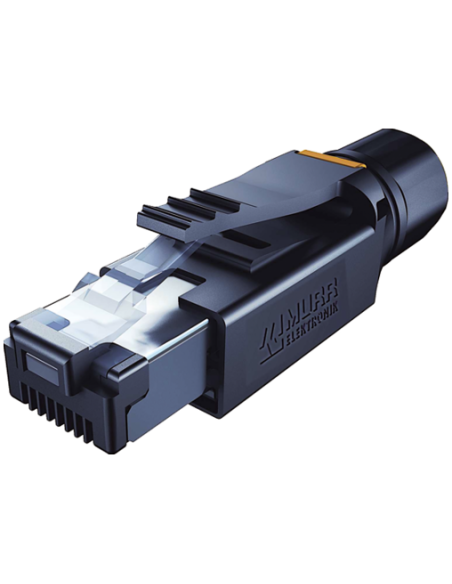

Wtyczka RJ45 męska ekranowana 4-polowa – profesjonalne złącze Ethernet CAT5
Wtyczka RJ45 męska, prosta, 4-polowa, ekranowana o kodzie 7000-74001-0000000 to wysokiej jakości komponent dedykowany do zastosowań przemysłowych oraz automatyki. Jej konstrukcja zapewnia niezawodne i szybkie połączenie w sieciach Ethernet, oferując efektywną transmisję danych do 100 Mbit/s w standardzie CAT5. Złącze wykonane jest z trwałego tworzywa sztucznego, które oferuje wysoką odporność chemiczną oraz na działanie olejów.
Najważniejsze cechy wtyczki RJ45 – niezawodność i bezpieczeństwo
- Ekranowanie – chroni przed zakłóceniami elektromagnetycznymi w środowiskach przemysłowych i automatyki.

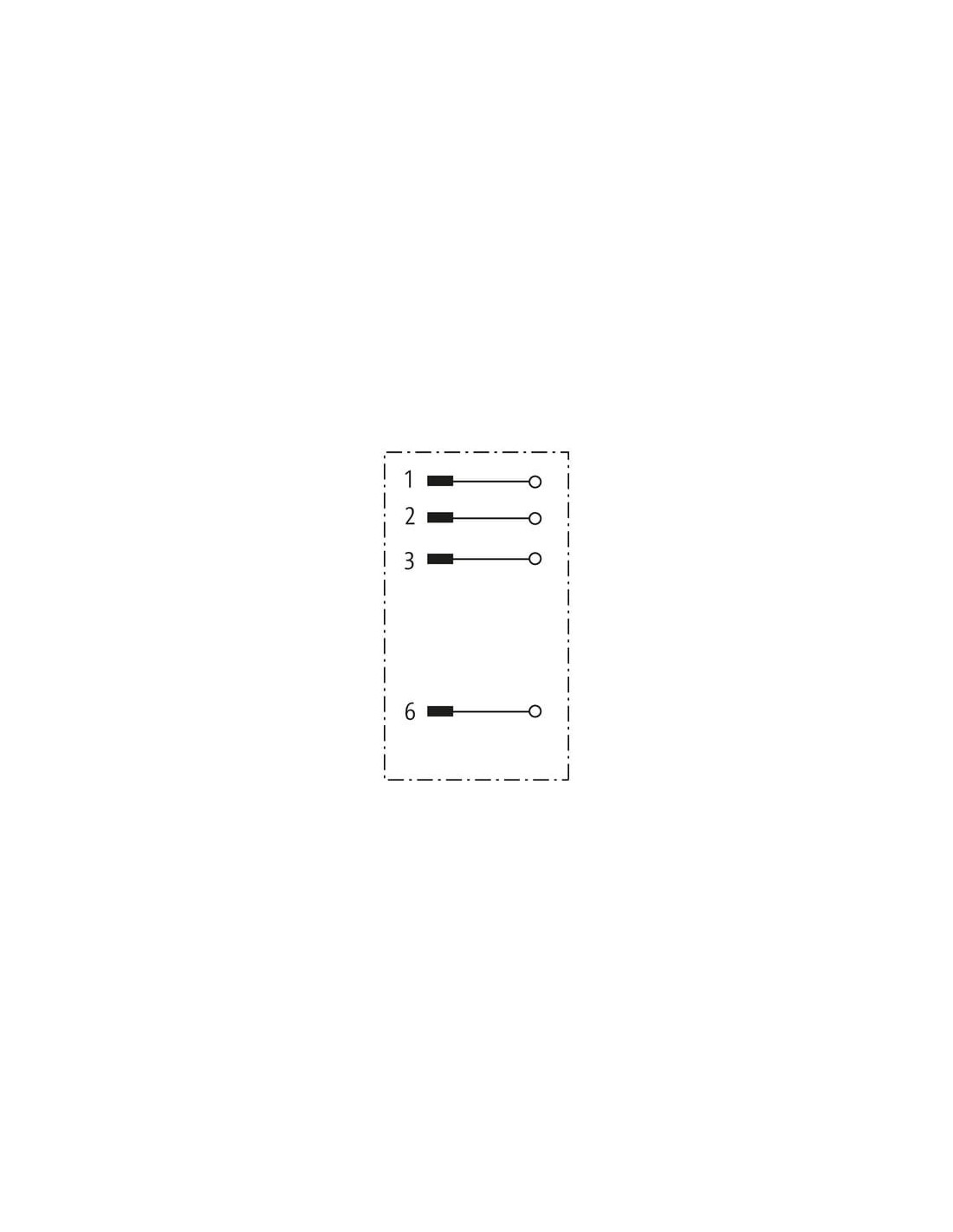

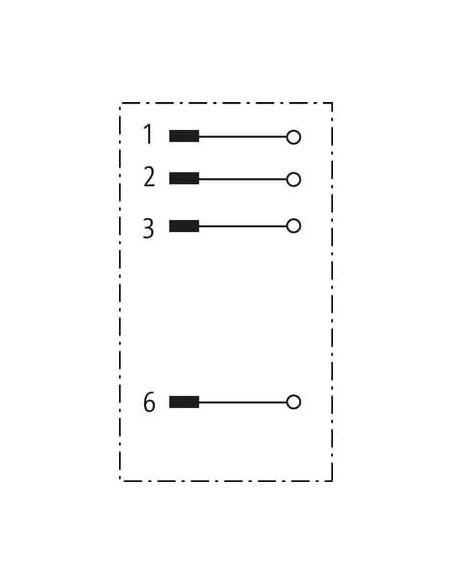

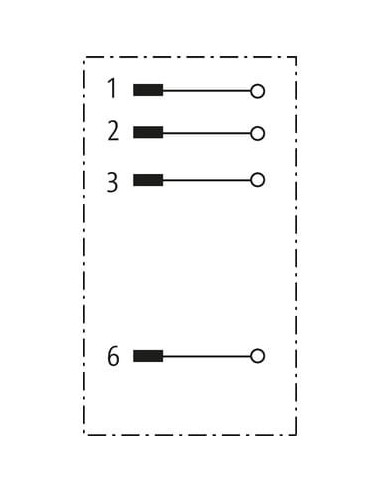

- Budowa 4-polowa – rozwiązanie do aplikacji wymagających wyłącznie 4 żył sygnałowych, typowych dla instalacji Fast Ethernet (100Base-TX).
- Szybki montaż dzięki zaawansowanej technologii złączy zaciskowych – instalacja bez użycia specjalistycznych narzędzi.
- Stopień ochrony IP20 – chroni przed dotykiem oraz drobnymi ciałami stałymi, odpowiedni do zastosowań wewnętrznych.
- Solidna konstrukcja – obudowa z tworzywa sztucznego odpornego na czynniki chemiczne i oleje.
Typowe zastosowania złącza RJ45 w środowiskach przemysłowych
Wtyczka RJ45 7000-74001-0000000 znajduje zastosowanie w wielu obszarach, takich jak:
- Automatyka przemysłowa – podłączanie czujników, sterowników PLC oraz elementów infrastruktury sieciowej.
- Szeroko pojęta telekomunikacja – umożliwia tworzenie niezawodnych połączeń Ethernet w halach produkcyjnych, magazynach i serwerowniach.
- Systemy sterowania – integracja z urządzeniami i panelami operatorskimi wymagającymi przesyłu danych.
- Przemysłowe instalacje IT – szybkie i trwałe rozwiązania dla infrastruktury sieci komputerowych.
Wtyczka RJ45 doskonale sprawdza się w miejscach, gdzie niezbędna jest odporność na warunki środowiskowe oraz szybki montaż i demontaż.
Ergonomia i bezpieczeństwo instalacji wtyku RJ45
Złącze wyposażono w wbudowany mechanizm odciążenia przewodu oraz zabezpieczenie przed nadmiernym zginaniem, co ma kluczowe znaczenie dla trwałości i niezawodności połączenia w środowiskach przemysłowych. Odpowiedni dobór materiałów zwiększa odporność na uszkodzenia mechaniczne i czynniki zewnętrzne. Wtyczka umożliwia zastosowanie przewodów o przekroju od 0,14 do 0,34 mm² (AWG 26-22).
Główne zalety – wtyczka RJ45 4-polowa Murrelektronik
- Prosty montaż bez potrzeby lutowania.
- Wysoka kompatybilność z innymi elementami sieci Ethernet.
- Wysoka jakość transmisji zgodna z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Możliwość pracy w szerokim zakresie temperatur od -40°C do +70°C.
- Odpowiednie ekranowanie zapewniające minimalizację zakłóceń.
Złącze RJ45 7000-74001-0000000 to sprawdzony wybór dla instalacji przemysłowych wymagających wysokiej niezawodności, solidności oraz łatwości montażu.
