Dostępny
Żeński proste

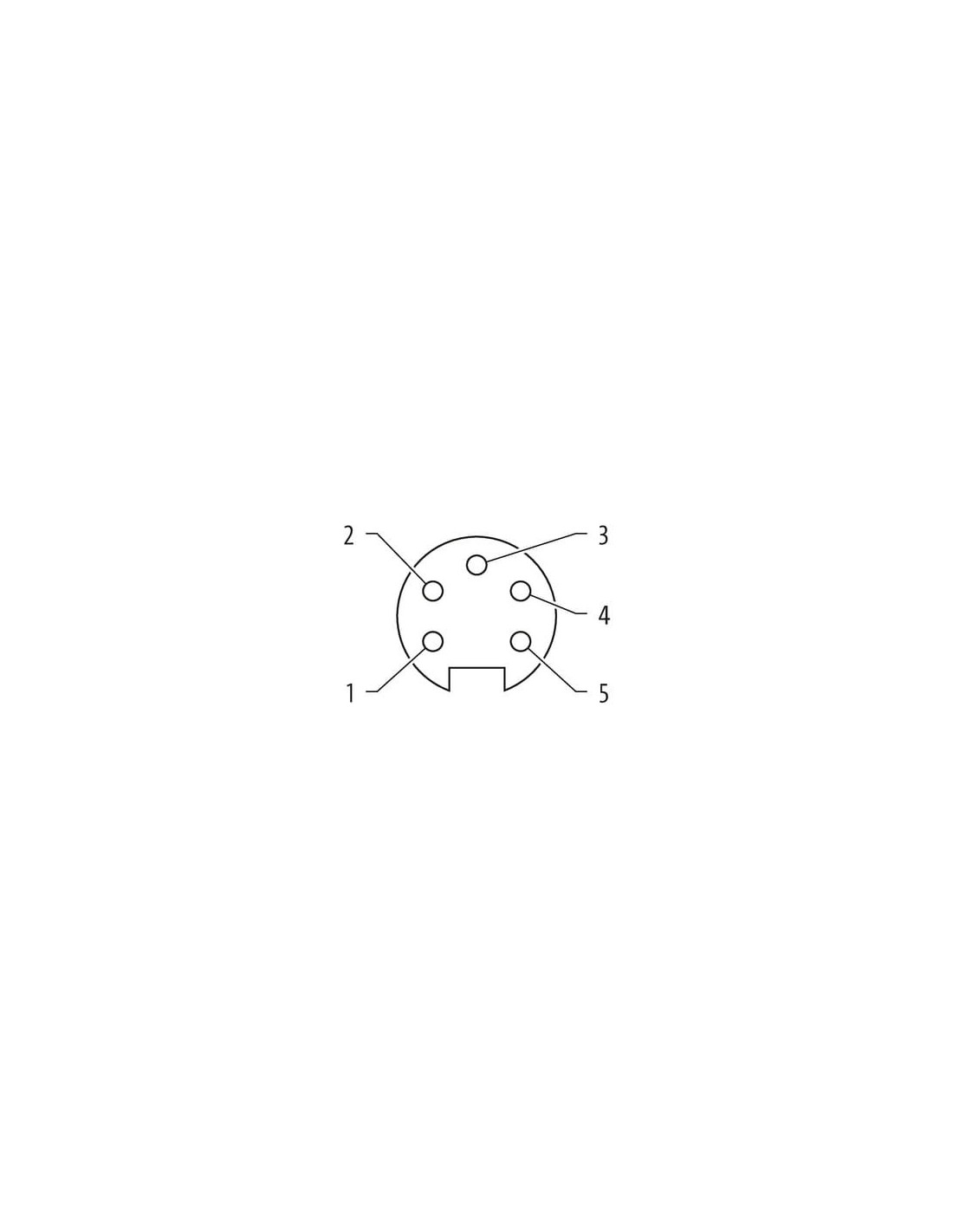

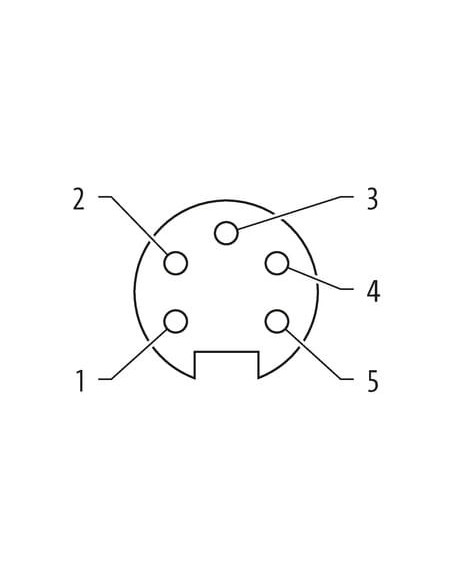

7/8" (5-piny)
Zakres mocowania (Ø kabla): 8...10 mm
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |

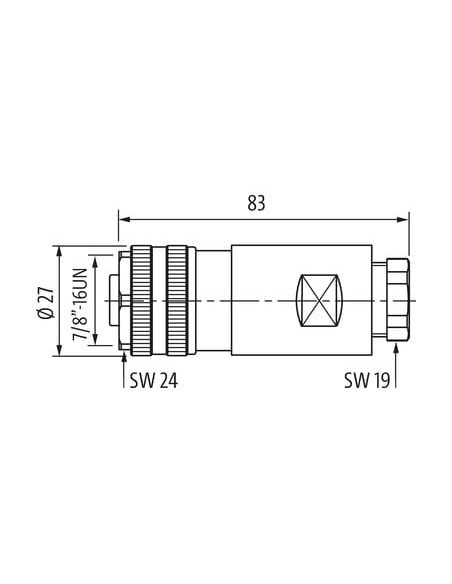

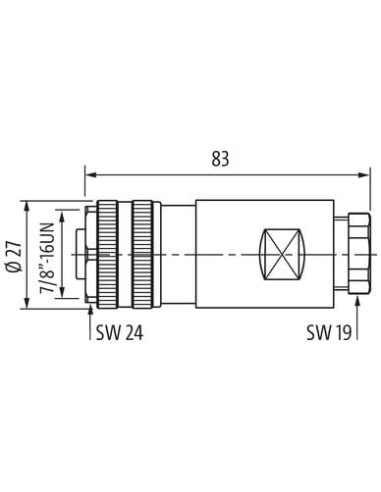

| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PBT |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

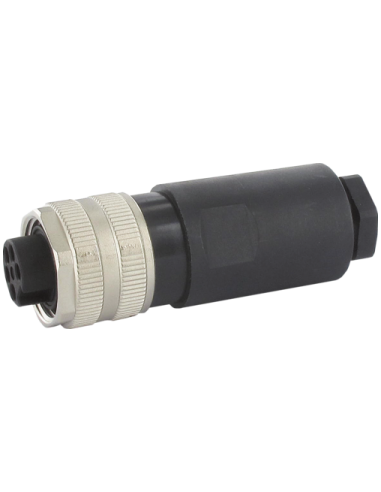

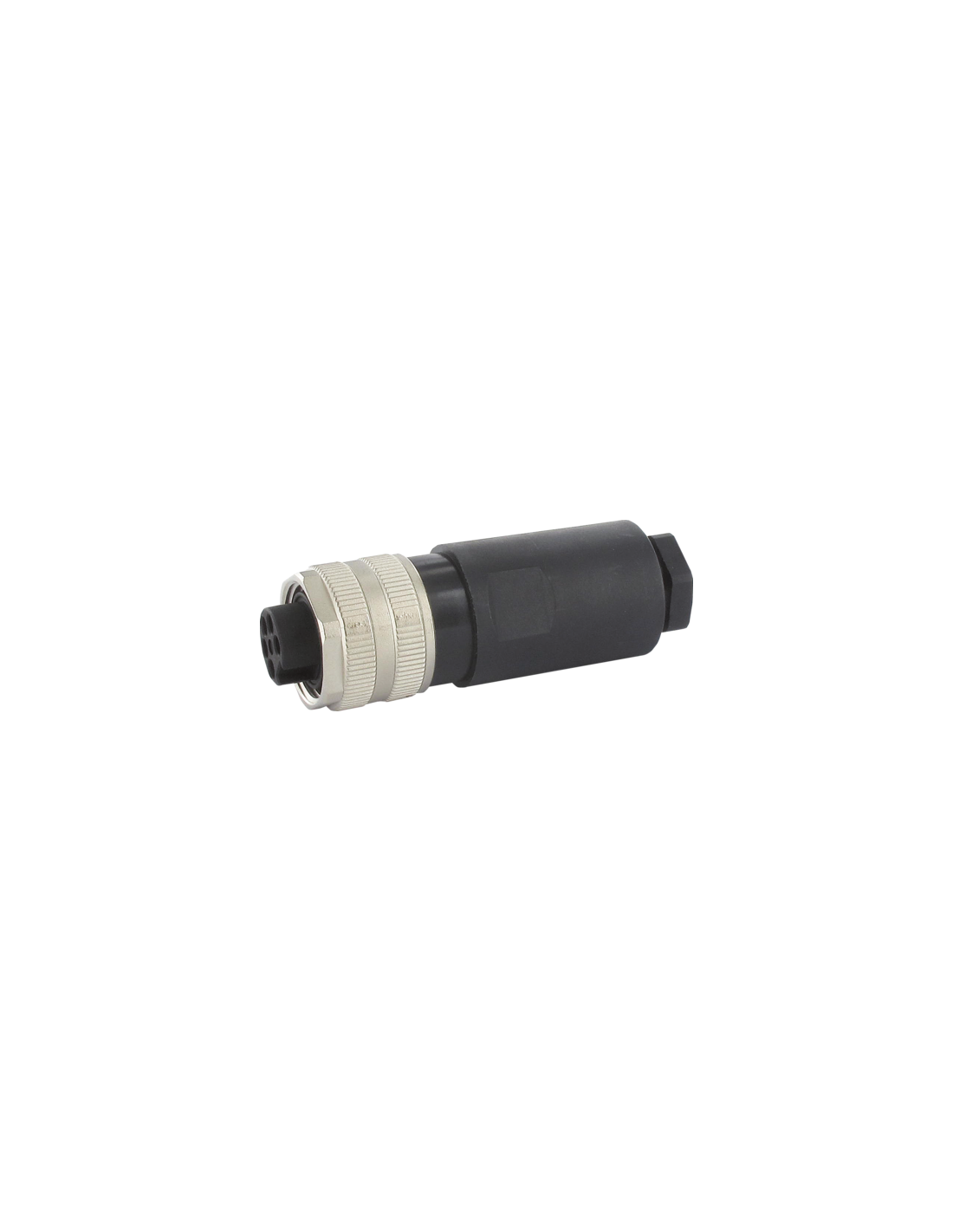

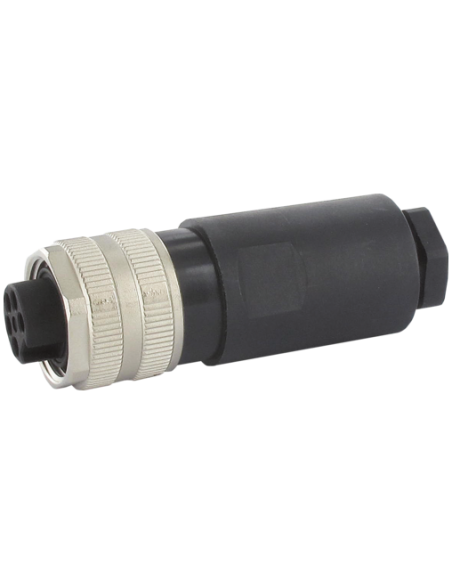

Wtyczka żeńska 7/8" prosta 5-pinowa – solidne i niezawodne połączenia przemysłowe
Wtyczka żeńska 7/8" prosta o zakresie mocowania kabla 8–10 mm (kod produktu: 7000-78231-0000000) stanowi niezawodne rozwiązanie w zastosowaniach przemysłowych, gdzie wymagana jest wytrzymałość oraz szczelność złącza. Dzięki zastosowaniu 5-pinowego układu, produkt ten umożliwia skuteczne przesyłanie sygnałów sterujących oraz zasilających w maszynach i urządzeniach automatyki.
Wytrzymałość i odporność na trudne warunki – Wtyczka żeńska 7/8"
Obudowa z wysokiej jakości tworzywa PBT zapewnia odporność chemiczną i na oleje, dzięki czemu wtyczka doskonale sprawdza się w wymagających środowiskach przemysłowych – na przykład w halach produkcyjnych, liniach montażowych czy instalacjach maszyn. Produkt spełnia wymagania stopnia ochrony IP67, co gwarantuje ochronę przed pyłem i chwilowym zanurzeniem w wodzie, pod warunkiem prawidłowego połączenia i dokręcenia złącza. Uszczelka wykonana z FKM dodatkowo wzmacnia szczelność połączenia.
- Bardzo dobra trwałość mechaniczna – zabezpieczenie przeciwwstrząsowe, odporność na wibracje
- Szeroki zakres temperatur pracy: od -25°C do +85°C
- Zaciski śrubowe umożliwiają szybki i stabilny montaż przewodów o przekroju do 2,5 mm²
- Możliwość wykorzystania w instalacjach sterujących, pomiarowych i zasilających
- Prosty montaż: włożenie i dokręcenie gwarantują pewne połączenie oraz odporność na czynniki zewnętrzne
Zastosowanie wtyczki 7/8" prostej 5-pinowej
Wtyczka 7/8" prosta 5-pinowa jest doskonałym wyborem wszędzie tam, gdzie wymagana jest bezpieczna transmisja sygnałów i zasilania w trudnych warunkach przemysłowych. Idealnie sprawdza się w:
- Automatyce przemysłowej – połączenia czujników, siłowników i elementów wykonawczych
- Systemach transportujących – komunikacja oraz zasilanie napędów i czujników pozycji
- Energetyce oraz instalacjach maszynowych
- Zastosowaniach wymagających częstego montażu i demontażu przewodów
Korzyści z zastosowania złącza przemysłowego 7/8"
Wysoka niezawodność oraz łatwość montażu sprawiają, że wtyczka żeńska 7/8" prosta jest szeroko stosowana w praktyce przemysłowej. Produkt ten pozwala na budowę pewnych i trwałych połączeń, co przyczynia się do ograniczenia przestojów i zwiększenia efektywności pracy instalacji.
Precyzyjna konstrukcja złącza zapewnia powtarzalność połączeń oraz kompatybilność z innymi komponentami o standardzie 7/8". Dodatkowe uwagi instalacyjne, takie jak zapewnienie ochrony przed nadmiernym zginaniem oraz zabezpieczenie przewodu przed naprężeniami mechanicznymi (na przykład przy pomocy opasek), umożliwiają długoletnią i bezawaryjną eksploatację urządzenia.
