Męski 90°
7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Gender | male |
| Odejście kablowe | kątowy |
| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

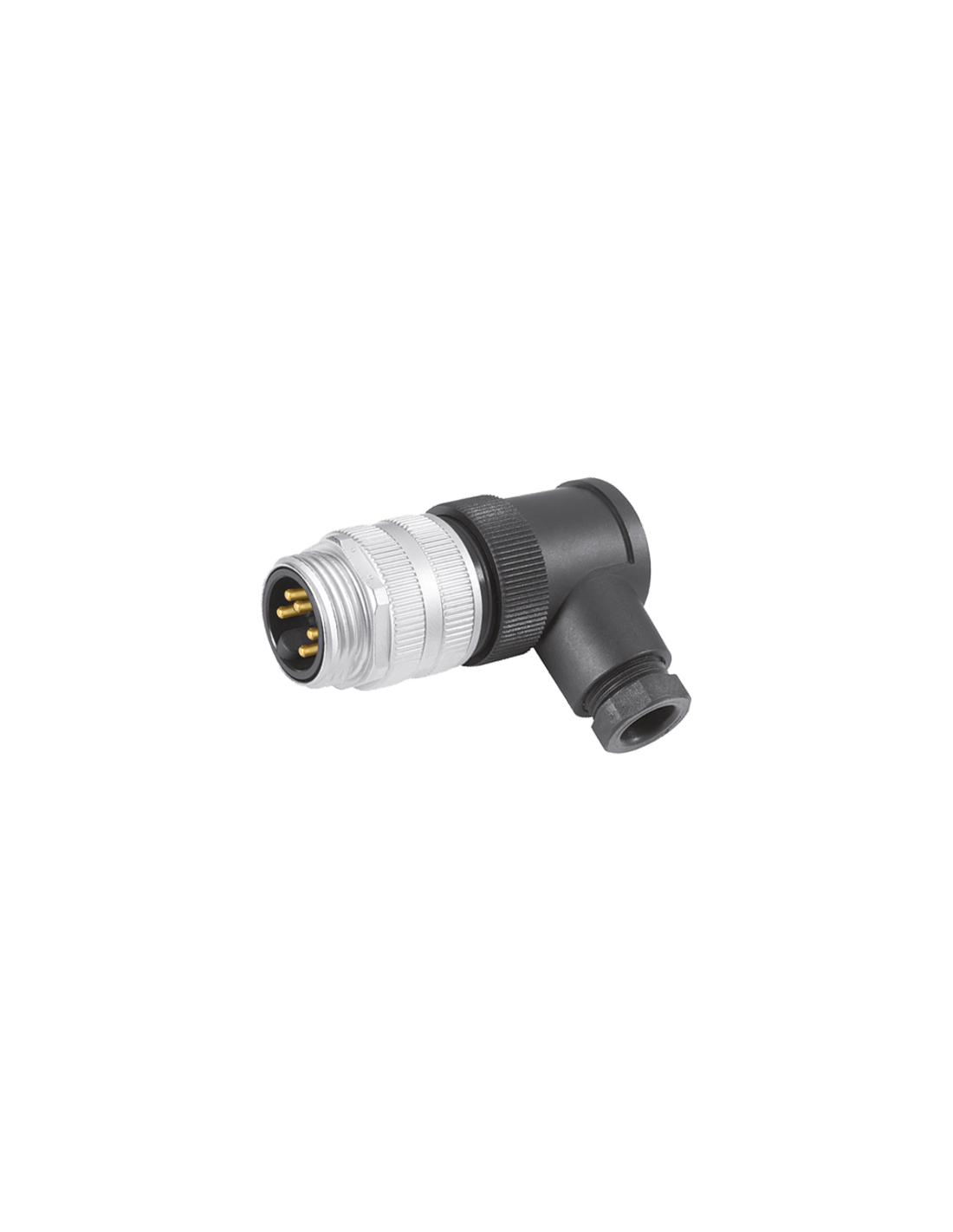

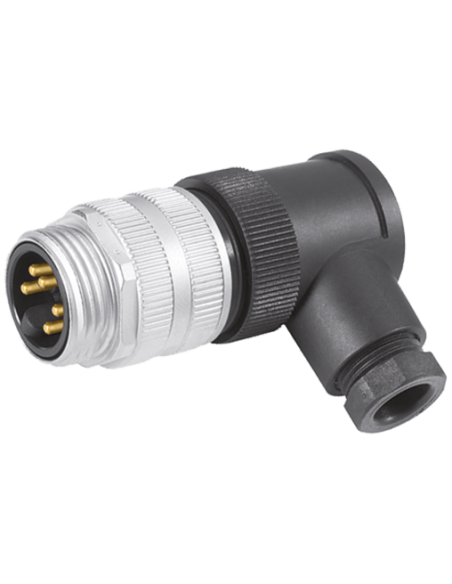

Wtyczka 7/8" męska kątowa 5-pinowa do zastosowań przemysłowych
Wtyczka 7/8" męska, kątowa, skręcana, 5-pinowa (kod produktu: 7000-78141-0000000) to specjalistyczne złącze wykorzystywane w instalacjach przemysłowych, które wymagają niezawodnych i solidnych połączeń elektrycznych. Produkt charakteryzuje się wysoką jakością wykonania, zapewniając trwałość oraz odporność na szkodliwe czynniki zewnętrzne.
Zalety i cechy złącza przemysłowego 7/8" męskiego, kątowego
- Wytrzymała konstrukcja z tworzywa sztucznego o wysokiej odporności chemicznej oraz odporności na oleje, co pozwala na zastosowanie w wymagającym środowisku przemysłowym.
- Kątowa budowa umożliwia wygodne prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej.
- Zaciski śrubowe ułatwiają szybki i pewny montaż przewodów o przekroju do 1,5 mm².
- Solidne zabezpieczenie przeciwwstrząsowe, zapewniające stabilność połączenia nawet w warunkach drgań.
- Stopień ochrony IP67 gwarantuje zabezpieczenie przed kurzem i wodą przy prawidłowym montażu.
- Maksymalne napięcie robocze do 250 V AC/DC oraz prąd do 9 A umożliwiają zasilanie wymagających odbiorników.
Typowe zastosowania przemysłowej wtyczki 7/8" męskiej kątowej
Złącze 7/8" męskie, kątowe, 5-pinowe znajduje szerokie zastosowanie w:
- automatyce przemysłowej, systemach sterowania, maszynach oraz liniach produkcyjnych,
- instalacjach wymagających odporności na czynniki mechaniczne oraz chemiczne,
- rozwiązaniach, gdzie niezbędne jest szybkie i pewne połączenie elektryczne w ograniczonej przestrzeni,
- sektorze przetwórstwa spożywczego, motoryzacyjnym, logistycznym oraz produkcji maszyn.

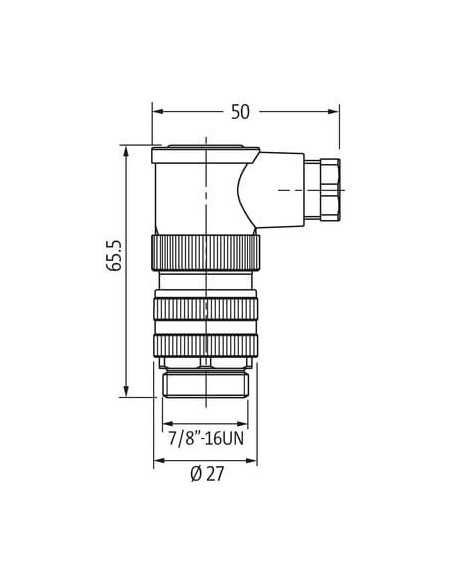

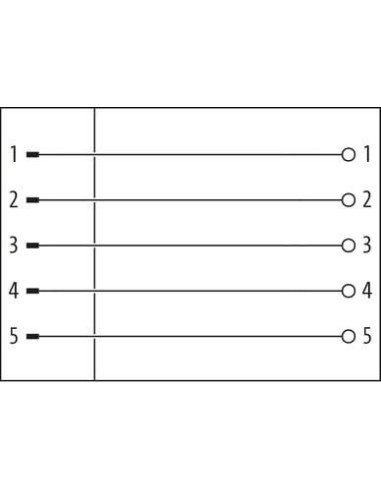

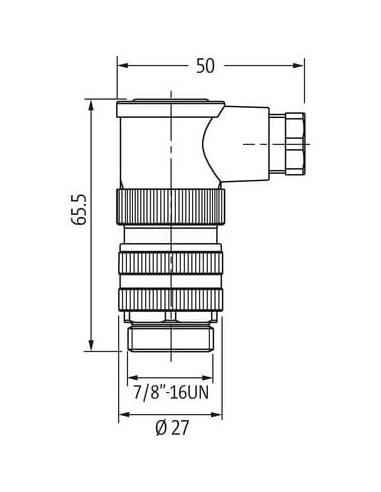

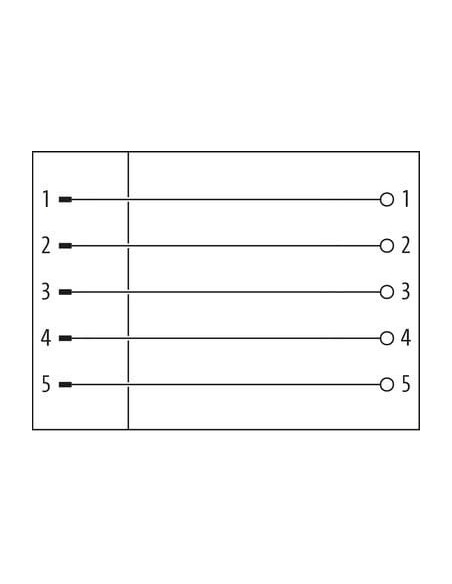

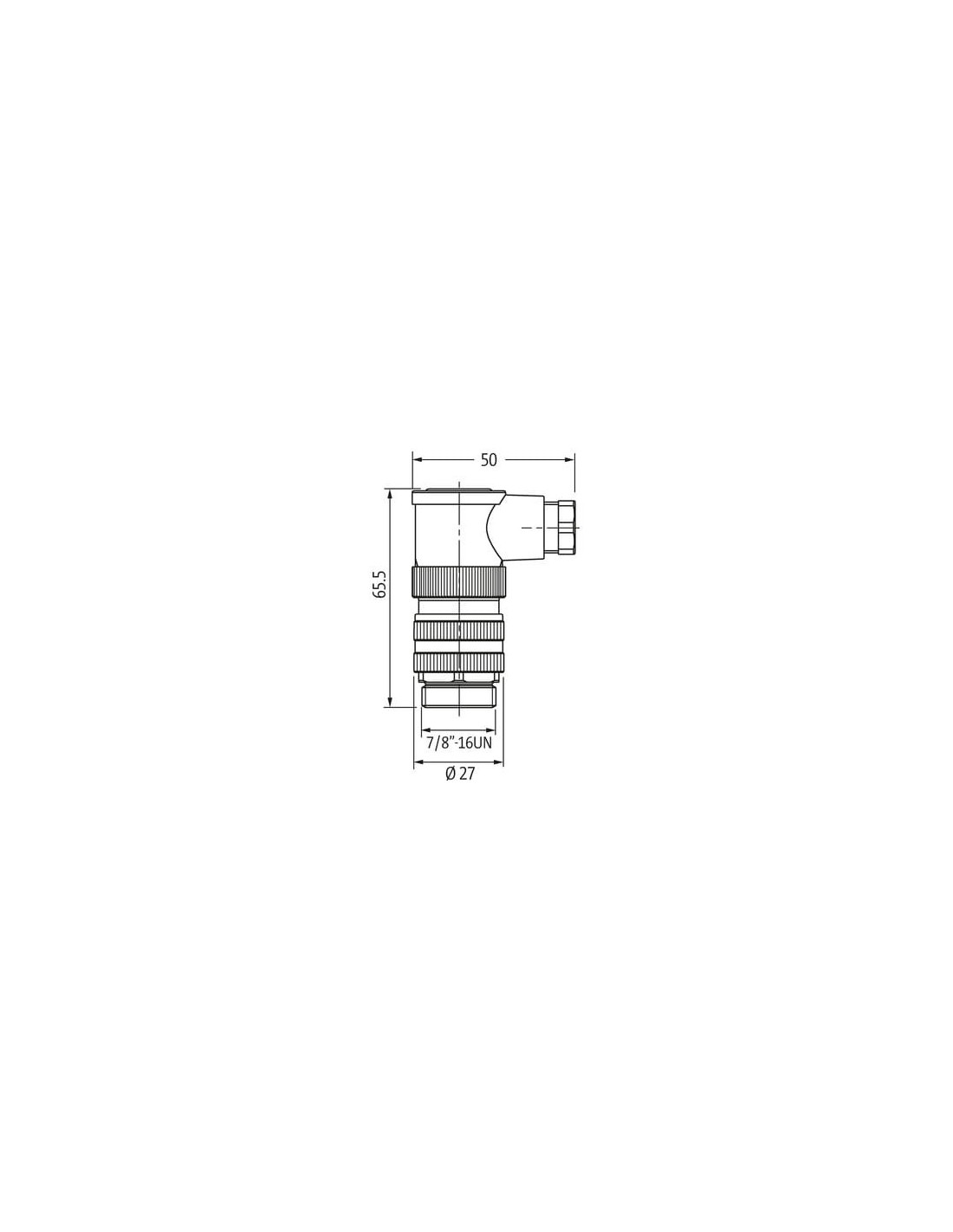

Budowa, schemat połączeń i wymiary wtyczki 7/8"

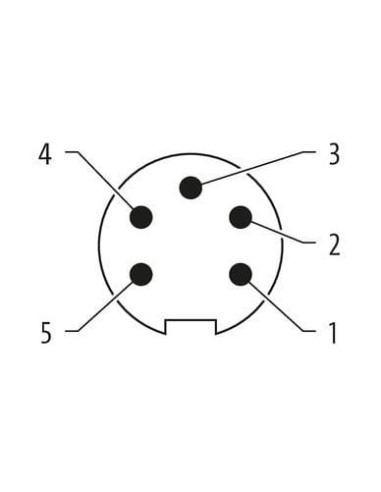

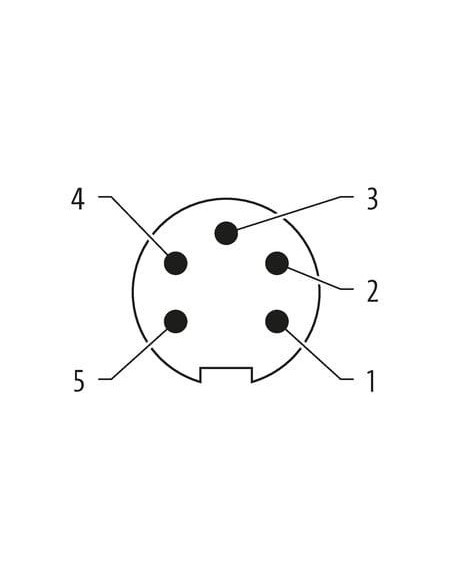

Wtyczka kątowa wyposażona jest w pięć pozłacanych pinów oraz mechanizm skręcany, który zapewnia mocne i trwałe połączenie. Schemat połączeń oraz układ pinów ułatwiają prawidłową instalację. Kompaktowe wymiary (długość 65,5 mm, średnica 27 mm) pozwalają na montaż w miejscach o utrudnionym dostępie.
Bezpieczeństwo i komfort instalacji wtyków 7/8"
Wtyczka 7/8" została wyposażona w zaciski śrubowe, co umożliwia szybki montaż bez konieczności stosowania specjalistycznych narzędzi. Produkt zapewnia wysoki komfort eksploatacji nawet w trudnych warunkach środowiskowych, a odpowiednie środki ochrony (np. opaski kablowe) dodatkowo zwiększają trwałość połączenia.
Podsumowanie – wszechstronna wtyczka przemysłowa do trudnych aplikacji
Wtyczka 7/8" męska, kątowa (5-pinowa, skręcana) to idealne rozwiązanie do zasilania i przesyłu sygnałów w środowiskach przemysłowych wymagających niezawodności oraz odporności na czynniki zewnętrzne. Jej wytrzymałość mechaniczna, odporność chemiczna, wysoki stopień ochrony IP67 oraz łatwy montaż czynią ją popularnym wyborem w nowoczesnych instalacjach automatyki.
