Zaciski nożowe
Żeński proste
M8, 3-piny
Przekrój portu: 0.14...0.34 mm²
Sealing comb included in delivery
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |

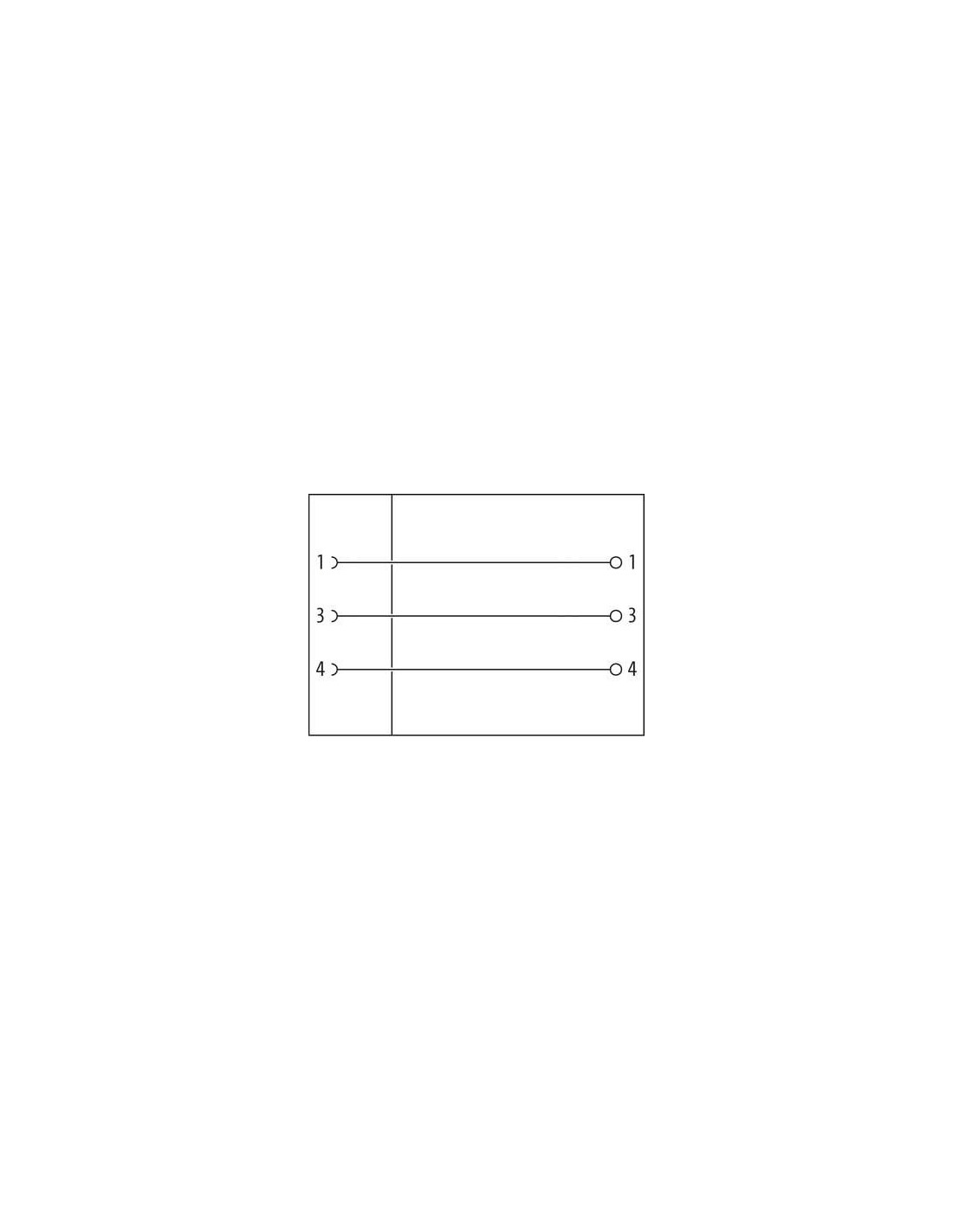

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 42,5 mm |
| Szerokość | 1,8 mm |
| Głębokość | 11,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

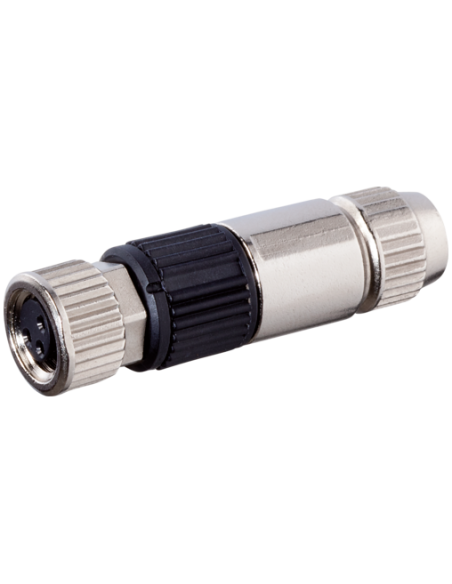

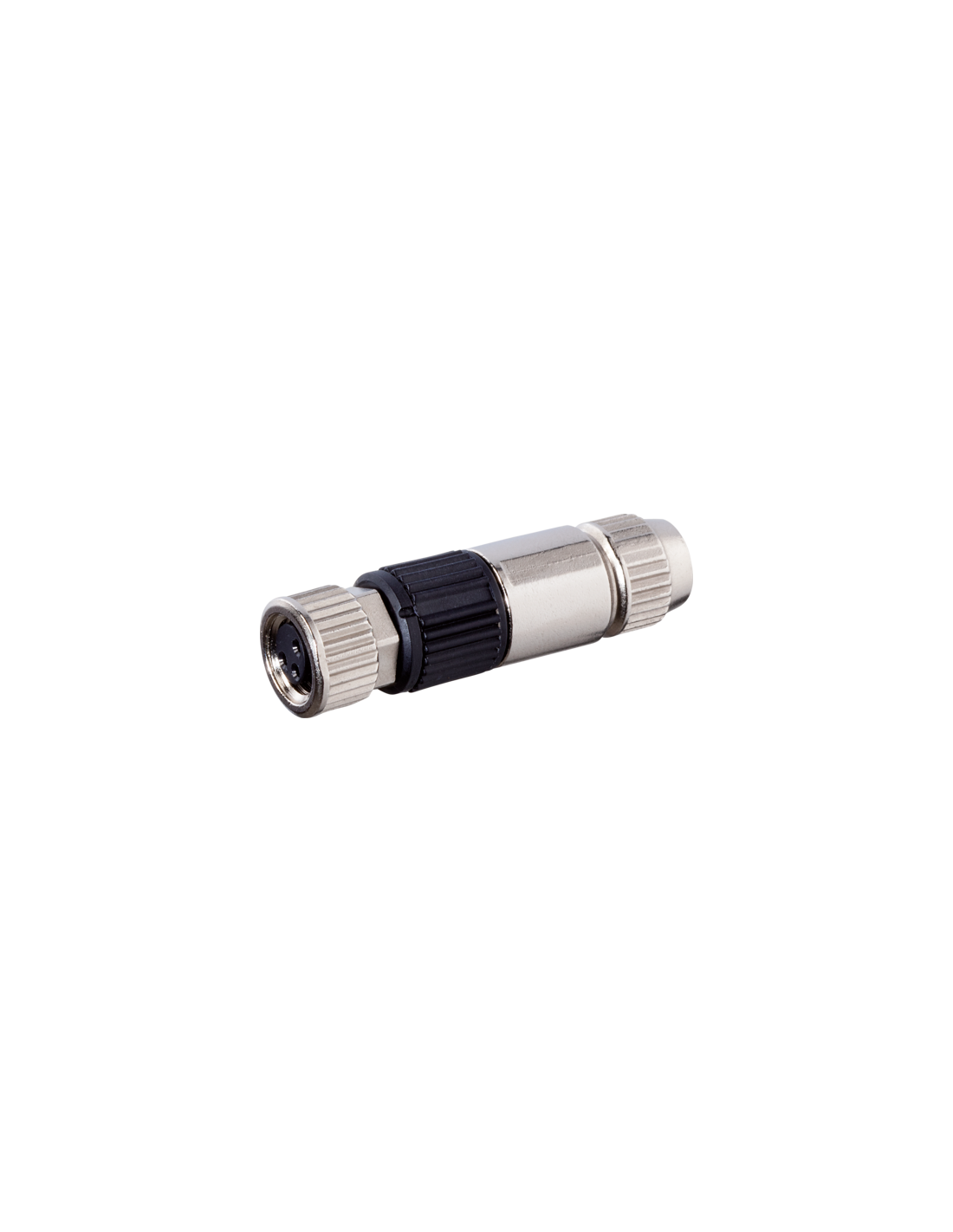

Wtyczka M8 żeńska prosta Slimline 3-polowa 0,14–0,34 mm² – 7000-08371-0000000
Wtyczka M8 żeńska, prosta Slimline 3-polowa to niezawodne i kompaktowe rozwiązanie do szybkiego i bezpiecznego łączenia przewodów w systemach automatyki przemysłowej, czujnikach oraz urządzeniach sterujących. Dzięki niewielkim wymiarom sprawdzi się w miejscach o ograniczonej przestrzeni instalacyjnej.
Zalety stosowania wtyczki M8 Slimline
- Kompaktowe wymiary – idealne do instalacji w ciasnych przestrzeniach.
- Wysoki stopień ochrony IP67 – gwarancja bezpieczeństwa pracy w trudnych warunkach przemysłowych, narażonych na pył i wilgoć.
- Prosta i szybka instalacja dzięki technologii IDC (zaciski narzynające), eliminująca konieczność lutowania przewodów.
- Odporność na wstrząsy i wibracje – montaż przykręcany zapewnia trwałe i bezpieczne połączenie.
- Wytrzymała obudowa z PA oraz niklowana powłoka blokady zwiększająca odporność chemiczną oraz mechaniczną.
Typowe zastosowanie wtyczki M8 3-polowej Slimline
Złącze M8 żeńskie 3-polowe znajduje szerokie zastosowanie w następujących obszarach:
- Automatyka przemysłowa – szybkie połączenia sygnałowe w sterownikach PLC, czujnikach, siłownikach.
- Systemy czujników i pomiarowe – stabilna transmisja sygnałów w urządzeniach pomiarowych.
- Budowa maszyn – modułowe okablowanie maszyn oraz urządzeń.
- Robotyka – pewne połączenia w aplikacjach ruchomych dzięki wysokiej odporności na drgania.
- Przemysł motoryzacyjny, transport, technika medyczna.
Najważniejsze cechy techniczne wtyczki M8 żeńskiej prostej
- Liczba biegunów: 3
- Przekrój przewodu: 0,14 – 0,34 mm²
- Maksymalny prąd roboczy na styk: 4 A
- Napięcie robocze AC/DC: do 32 V
- Materiał styków: miedź (Cu)
- Materiał obudowy: PA, blokada niklowana
- Montaż: włożony, przykręcony (z zabezpieczeniem przeciwwstrząsowym)
- Standard: zgodność z normą DIN EN 61076-2-114 (M8)
- Stopień ochrony: IP67 (po podłączeniu i dokręceniu)
- Zakres temperatury pracy: od -25°C do +85°C
Konstrukcja i bezpieczeństwo użytkowania złącza Slimline
Wtyczka M8 Slimline wyposażona jest w wygodne zaciski IDC do szybkiego montażu bez lutowania, a dodatkowy sealing comb zabezpiecza połączenie przed niepożądanym wpływem czynników zewnętrznych.
Gwint montażowy M8x1 oraz wytrzymałość mechaniczna (min. 100 cykli) pozwalają na wielokrotne i bezpieczne łączenie oraz rozłączanie. Solidna konstrukcja zwiększa żywotność produktu nawet w intensywnie eksploatowanych aplikacjach przemysłowych.
Instalacja i praktyczne wskazówki montażowe

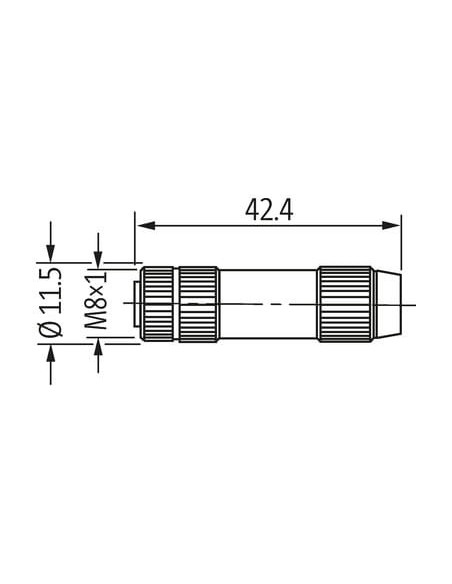

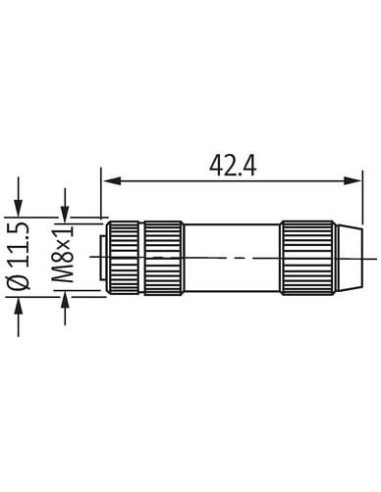

Dzięki precyzyjnym wymiarom (42,4 mm długości, Ø 11,5 mm) i trwałości mechanicznej, wtyczka jest łatwa do integracji zarówno w istniejących, jak i nowych rozwiązaniach systemowych. Podczas instalacji zaleca się stosowanie odpowiednich środków zabezpieczających przed nadmiernymi obciążeniami mechanicznymi, takich jak opaski kablowe.
Ważne jest przestrzeganie dopuszczalnych promieni gięcia przewodu, aby utrzymać ochronę IP67 i niezawodność działania połączenia.
Polecamy także inne produkty z kategorii: Złącza »
