Żeński proste
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,9 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 43 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 żeńska prosta Slimline 4-polowa – solidne i niezawodne połączenie przemysłowe

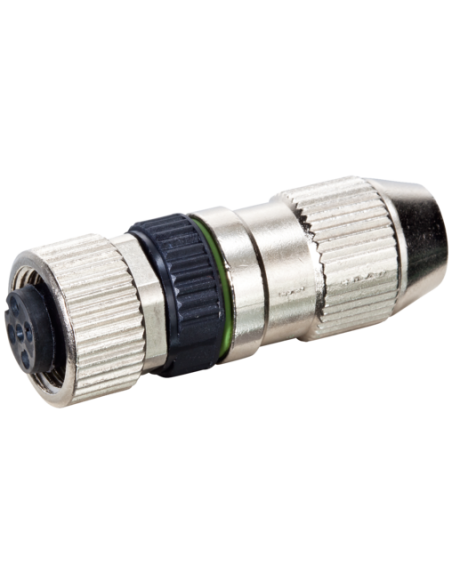

Wtyczka MOSA M12 żeńska prosta Slimline, 4-polowa (kod produktu: 7000-12611-0000000) to wysokiej jakości element łączeniowy, przeznaczony do profesjonalnych aplikacji w automatyce przemysłowej oraz technologii czujników i urządzeń sterujących. Kompaktowa konstrukcja oraz solidne wykonanie umożliwiają zastosowanie w miejscach o ograniczonej przestrzeni.
Najważniejsze cechy wtyczki M12 żeńskiej Slimline
- Konstrukcja Slimline – niewielkie rozmiary pozwalają na montaż w ciasnych przestrzeniach, przy zachowaniu pełnej funkcjonalności.
- Wytrzymałość mechaniczna – gwarancja długotrwałej pracy nawet w wymagających warunkach przemysłowych.
- Stopień ochrony IP67 – zapewnia odporność na pył, kurz oraz krótkotrwałe zanurzenie w wodzie, co umożliwia użycie w trudnych warunkach środowiskowych.
- Zaciski nożowe – umożliwiają szybkie i pewne podłączenie przewodów.
- 4 piny – uniwersalne zastosowanie w przesyle sygnałów oraz zasilaniu.
Zastosowania i możliwości wykorzystania złącza M12 4-polowego
Wtyczka M12 jest standardem stosowanym w wielu gałęziach przemysłu, takich jak automatyka, robotyka, budowa maszyn, systemy pomiarowe oraz w instalacjach czujników i elementów wykonawczych. Jest kompatybilna z czujnikami, enkoderami, wyłącznikami krańcowymi oraz innymi urządzeniami wymagającymi solidnego połączenia elektrycznego w standardzie M12.
- Typowe zastosowanie w systemach sterowania maszynami, liniach produkcyjnych oraz instalacjach automatyki budynkowej.
- Doskonała do instalacji rozproszonych i miejsc szczególnie narażonych na kontakt z wodą lub zanieczyszczeniami.
- Możliwość łączenia z różnorodnymi przewodami o przekroju od 0,14 do 0,34 mm².
Parametry techniczne wtyczki MOSA M12 Slimline

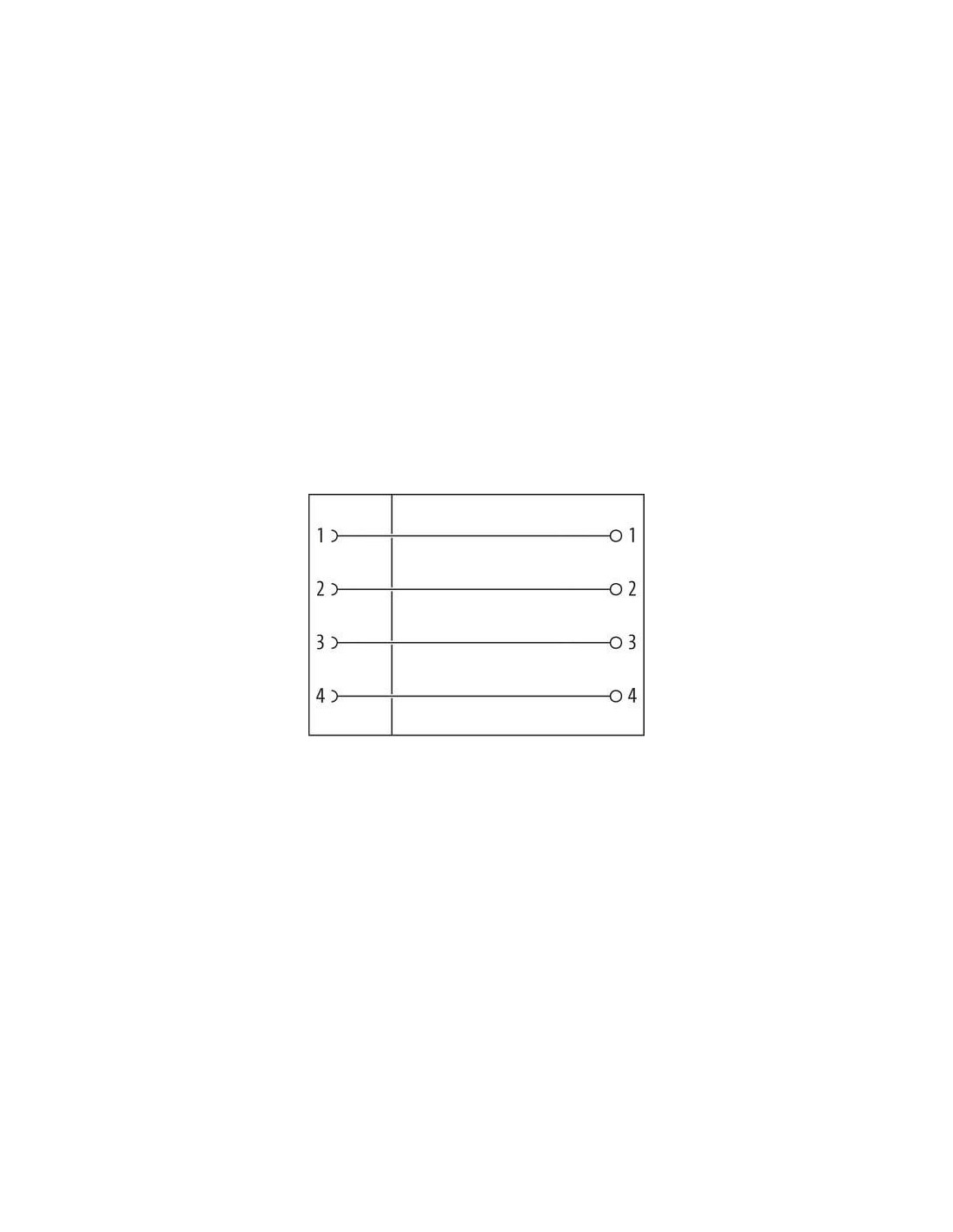

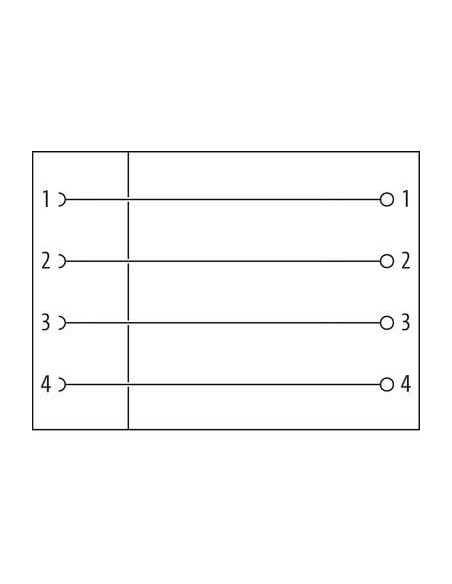

- Liczba styków: 4
- Rodzaj gniazda: żeński, prosty
- Prąd znamionowy na styk: do 4A
- Napięcie pracy: do 32 V AC/DC
- Zakres temperatury pracy: od -25°C do +85°C

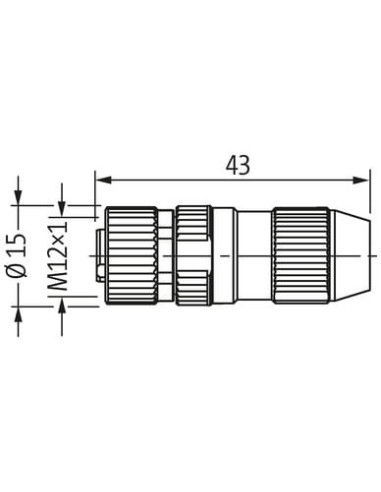

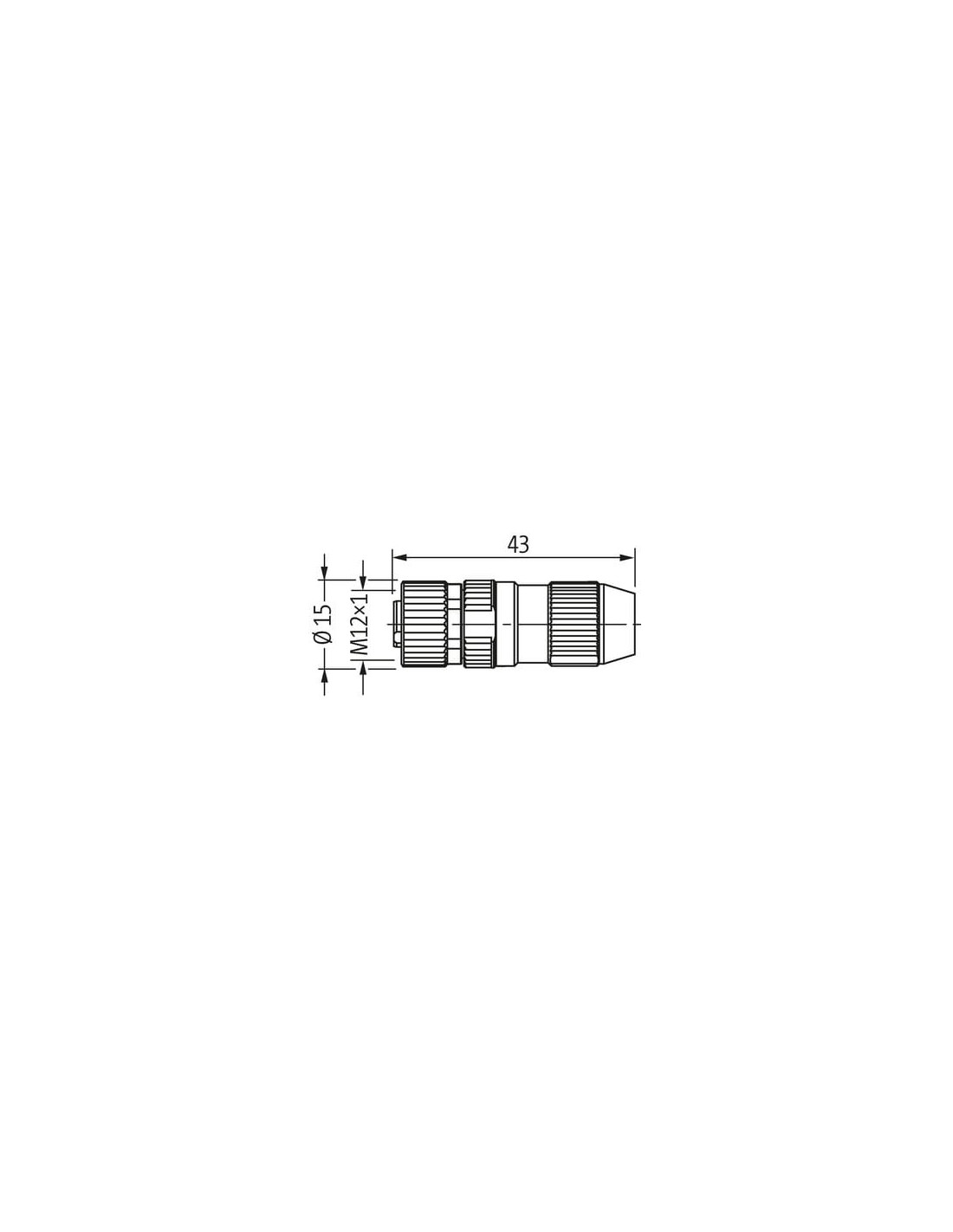

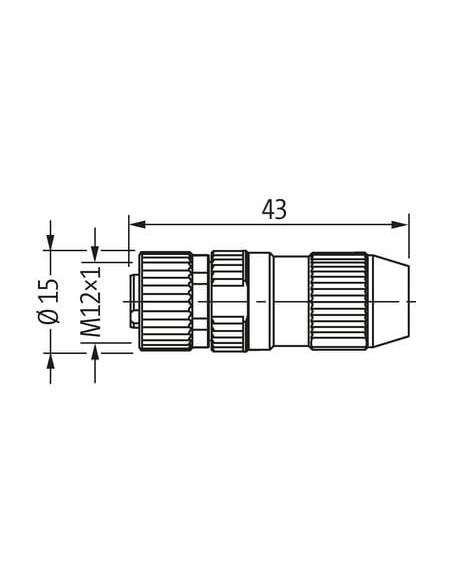

- Wymiary: długość 43 mm, średnica 15 mm
- Montaż: włożenie i dokręcenie, z zabezpieczeniem przeciwwstrząsowym.
Zalety stosowania wtyczki M12 Slimline
Prosta instalacja – intuicyjna budowa pozwala na szybkie podłączenie i bezpieczne użytkowanie. Odporność na wstrząsy i drgania to cecha szczególnie ceniona w przemyśle, gdzie niezawodność ma kluczowe znaczenie. Dzięki wysokiemu stopniowi ochrony IP67 oraz dużej odporności na czynniki atmosferyczne i chemiczne (zaleca się indywidualne sprawdzenie odporności w przypadku agresywnych mediów), złącze MOSA M12 Slimline znajduje zastosowanie w wymagających środowiskach pracy.
Zastosowanie odpowiednich środków odciążających oraz zachowanie minimalnych promieni gięcia przewodów pozwala na zachowanie pełni właściwości ochronnych.
Podsumowanie – wtyczka MOSA M12 żeńska prosta, 4-polowa
Wtyczka 7000-12611-0000000 to komponent, który sprawdzi się wszędzie tam, gdzie wymagana jest trwałość, niezawodność oraz łatwość montażu w ograniczonej przestrzeni. Niezawodność połączenia elektrycznego oraz kompatybilność ze standardem M12 czynią ją uniwersalnym rozwiązaniem dla automatyki i układów sterowania.
