Dostępny
Żeński proste
7/8" (5-piny)
Zaciski nożowe
Przekrój portu: 0.75...1.5 mm²
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 10 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
| Średnica pojedynczej żyły min. | 0,15 mm |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 2,8 mm |
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | 7/8" |

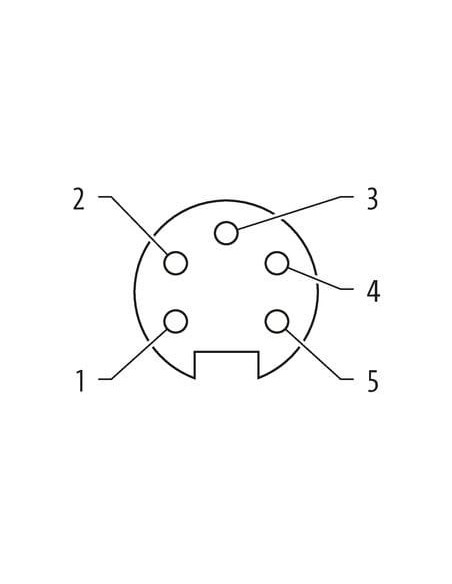

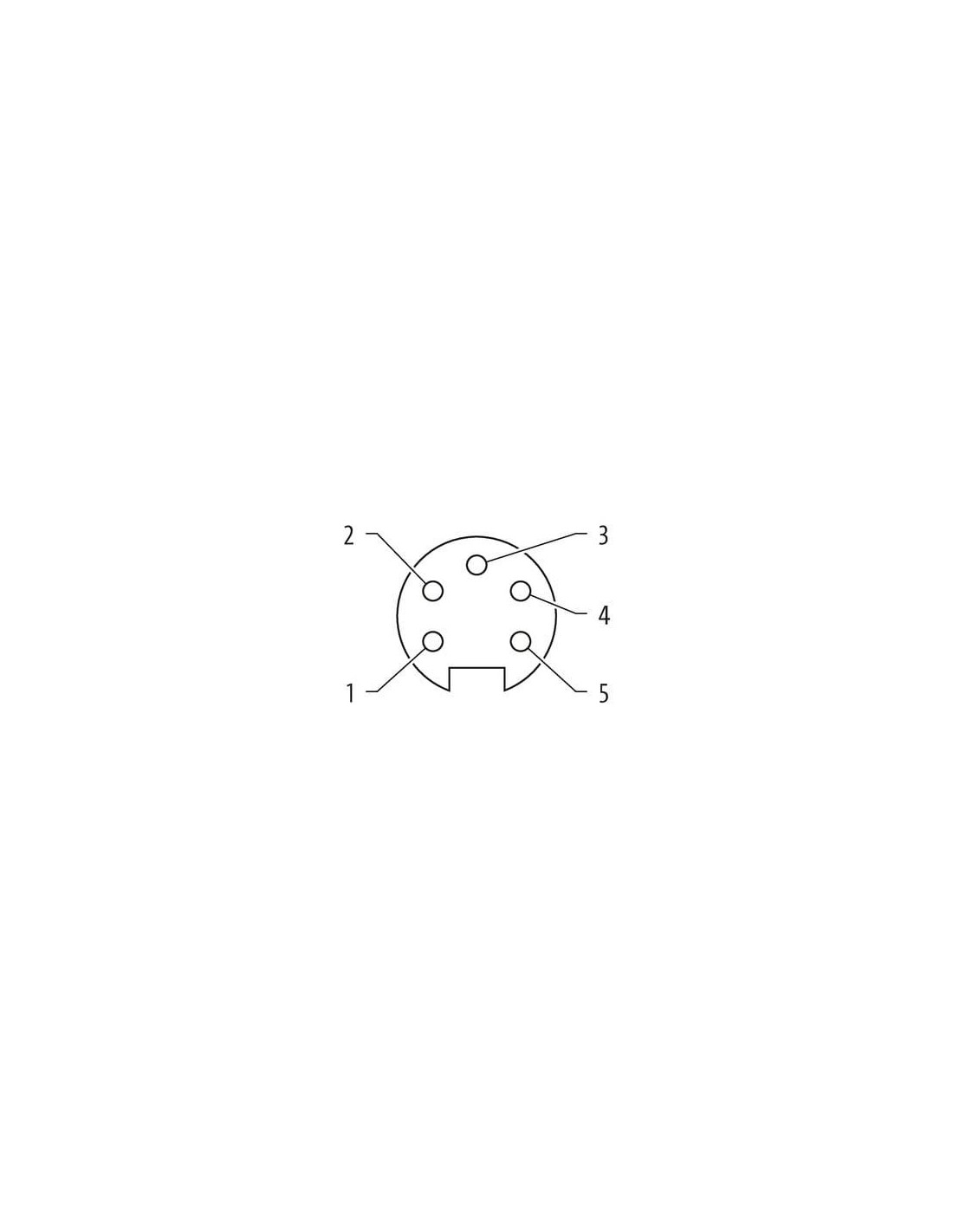

Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6,8 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

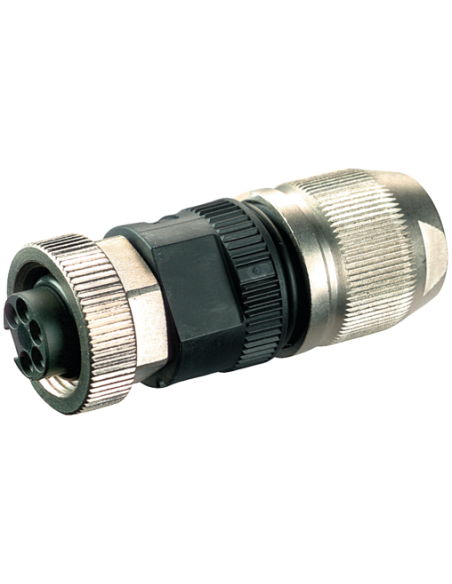

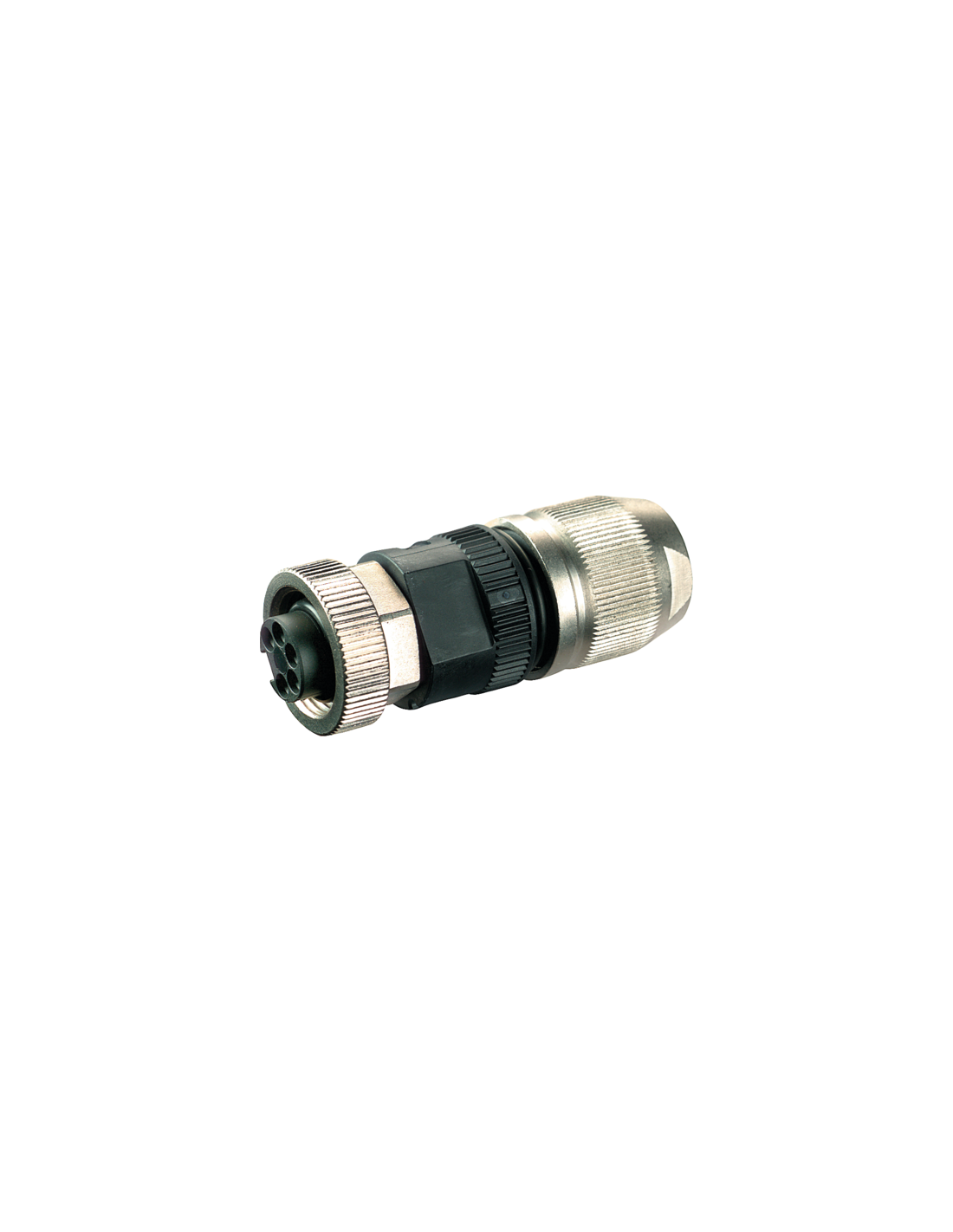

Wtyczka 7/8'' żeńska, prosta, 5-polowa – precyzyjne połączenia przemysłowe
Wtyczka 7/8'' żeńska, prosta, 5-polowa o kodzie 7002-78211-0000000 to wysokiej jakości złącze przeznaczone do niezawodnych połączeń elektrycznych w aplikacjach przemysłowych. Dzięki zastosowaniu zacisków nożowych oraz możliwości obsługi przewodów o przekroju od 0,75 do 1,5 mm² złącze to doskonale sprawdza się w wymagających warunkach środowiskowych i przemysłowych.
Złącze przemysłowe 7/8'' – trwałość, bezpieczeństwo i odporność
Obudowa wtyczki wykonana jest z wytrzymałego tworzywa sztucznego PA o wysokiej odporności chemicznej oraz ze stali nierdzewnej 1.4305 (V4A). Takie połączenie materiałów zapewnia bardzo dużą odporność na uszkodzenia mechaniczne, oleje, smary oraz wiele agresywnych czynników chemicznych. Produkt jest zgodny z normą EN IEC 60529, osiągając poziomy ochrony IP65 i IP67 po prawidłowym podłączeniu, co gwarantuje skuteczne zabezpieczenie przed pyłem i wilgocią.
Typowe zastosowania – automatyka, maszyny, linie produkcyjne
Wtyczka 7/8'' 5-pinowa znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – do szybkiego i bezpiecznego łączenia czujników, siłowników czy modułów sterujących,
- Inżynierii mechanicznej – zapewnia pewne połączenia w maszynach i urządzeniach,
- Budowie linii produkcyjnych – umożliwia wygodne rozszerzanie lub serwisowanie instalacji,
- Systemach zasilających – umożliwiając przesył prądu o natężeniu do 10 A oraz napięcia 230/400 V.
Główne zalety wtyczki 7/8'' 5-polowej
Wyróżniające cechy produktu to:
- Łatwa i pewna instalacja – dzięki wytrzymałemu gwintowi 7/8", szybkozłączka nadaje się do wielokrotnego montażu oraz demontażu,
- Ochrona przed czynnikami zewnętrznymi – klasa ochrony IP65/IP67, odporność na wstrząsy i drgania,
- Duża wytrzymałość mechaniczna i solidne zabezpieczenie przeciwwstrząsowe,
- Szeroki zakres temperatury pracy od -40°C do +85°C,
- Kodowanie typu A gwarantuje prawidłową orientację połączenia i zapobiega błędnemu podłączeniu,
- 5 pinów – idealne rozwiązanie dla aplikacji wymagających kilku ścieżek komunikacyjnych lub zasilających.
Budowa i wymiary – ergonomia oraz uniwersalność

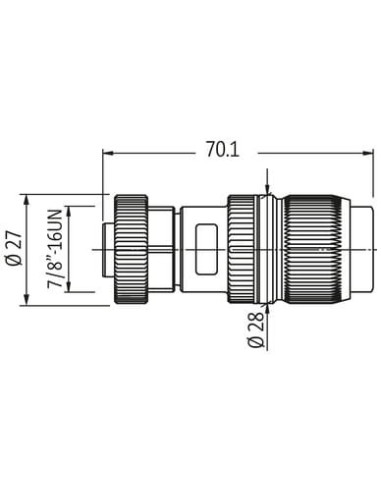

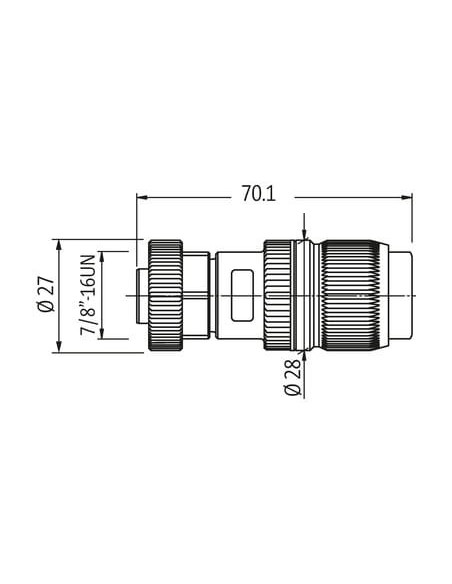

Wymiary złącza to 70,1 mm długości i średnica 27-28 mm, co pozwala na łatwy montaż nawet w miejscach o ograniczonej przestrzeni. Schemat ułożenia pinów umożliwia dokładne dopasowanie do specyficznych wymagań instalacji elektrycznej.
Bezpieczeństwo użytkowania i montażu
Złącze wyposażone jest w solidne uchwyty zapewniające zabezpieczenie przed rozłączeniem oraz ograniczenie ryzyka uszkodzeń mechanicznych. Obszar zaciskowy umożliwia stabilny montaż przewodów o różnej średnicy, a dedykowane miejsce na odciążenie kabla znacząco wydłuża żywotność połączenia.
Podsumowanie – niezawodność i funkcjonalność w trudnych warunkach
Wtyczka 7/8'' żeńska, prosta, 5-polowa to rozwiązanie wyróżniające się wysoką trwałością, odpornością oraz wszechstronnością zastosowań w nowoczesnych instalacjach przemysłowych. Przeznaczona do pracy w ekstremalnych warunkach środowiskowych, zapewnia skuteczną ochronę i bezpieczeństwo każdego połączenia elektrycznego.
