Dostępny

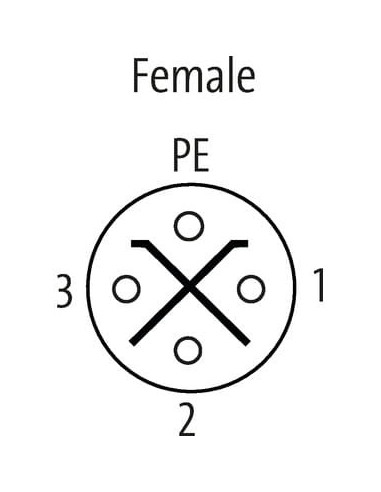

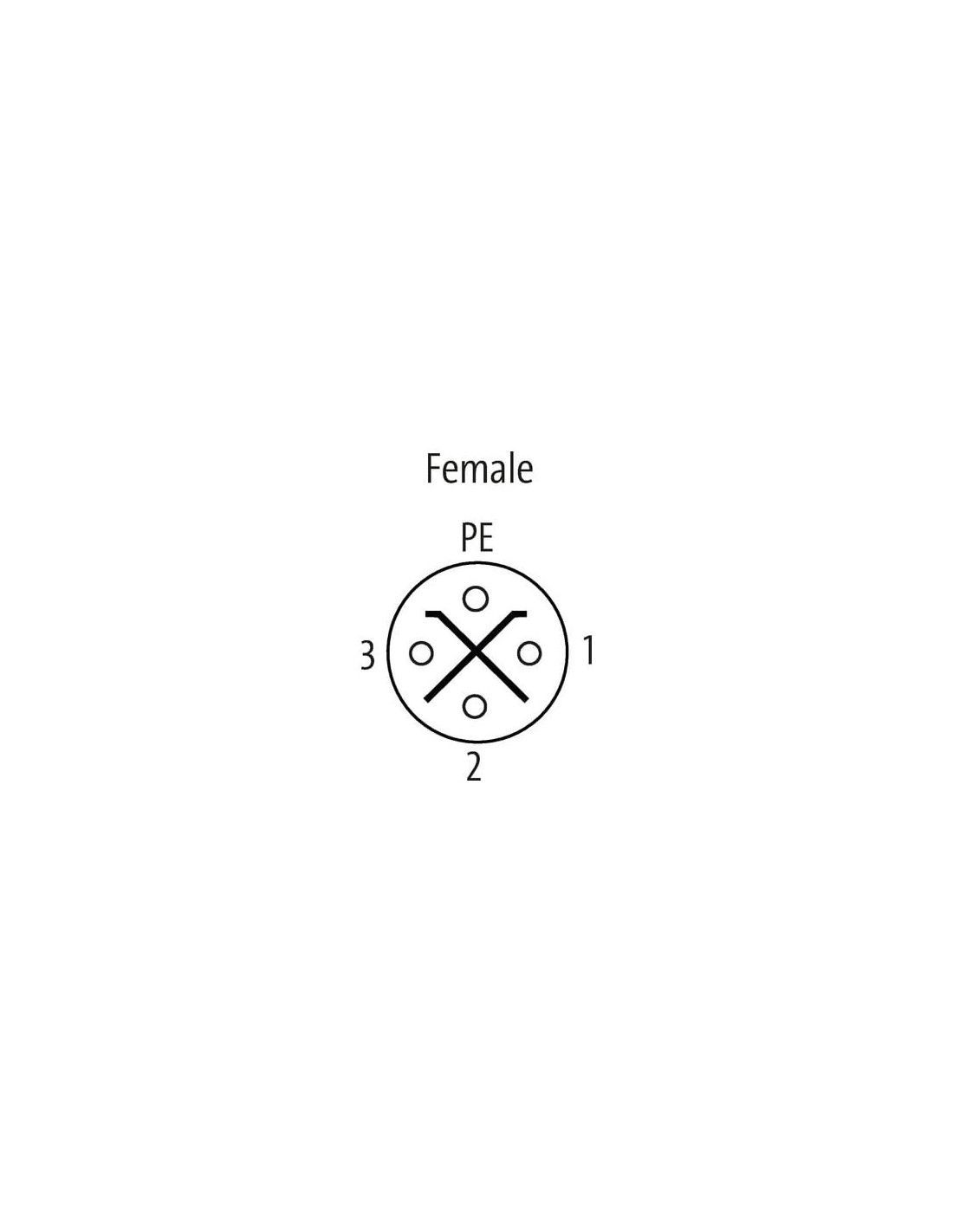

Gniazdo zasilania M12 0°, kodowanie S
4-piny
Zacisk śrubowy
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |

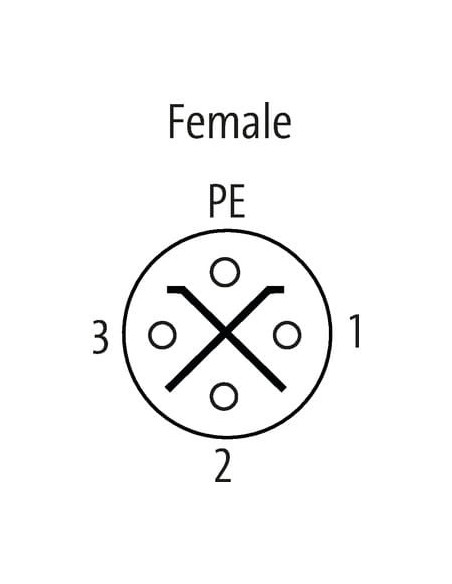

| Kodowanie | S |
| Materiał styk | Mosiądz |

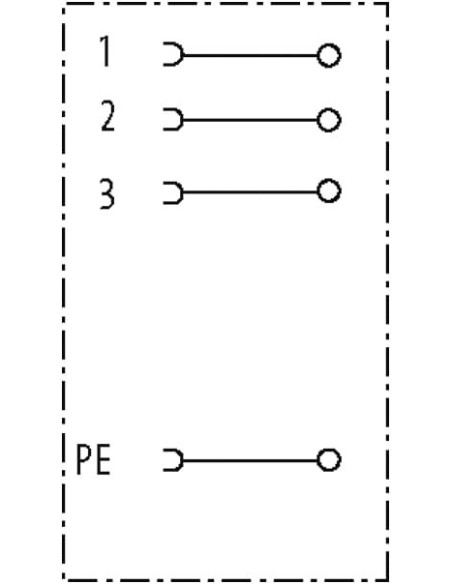

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |

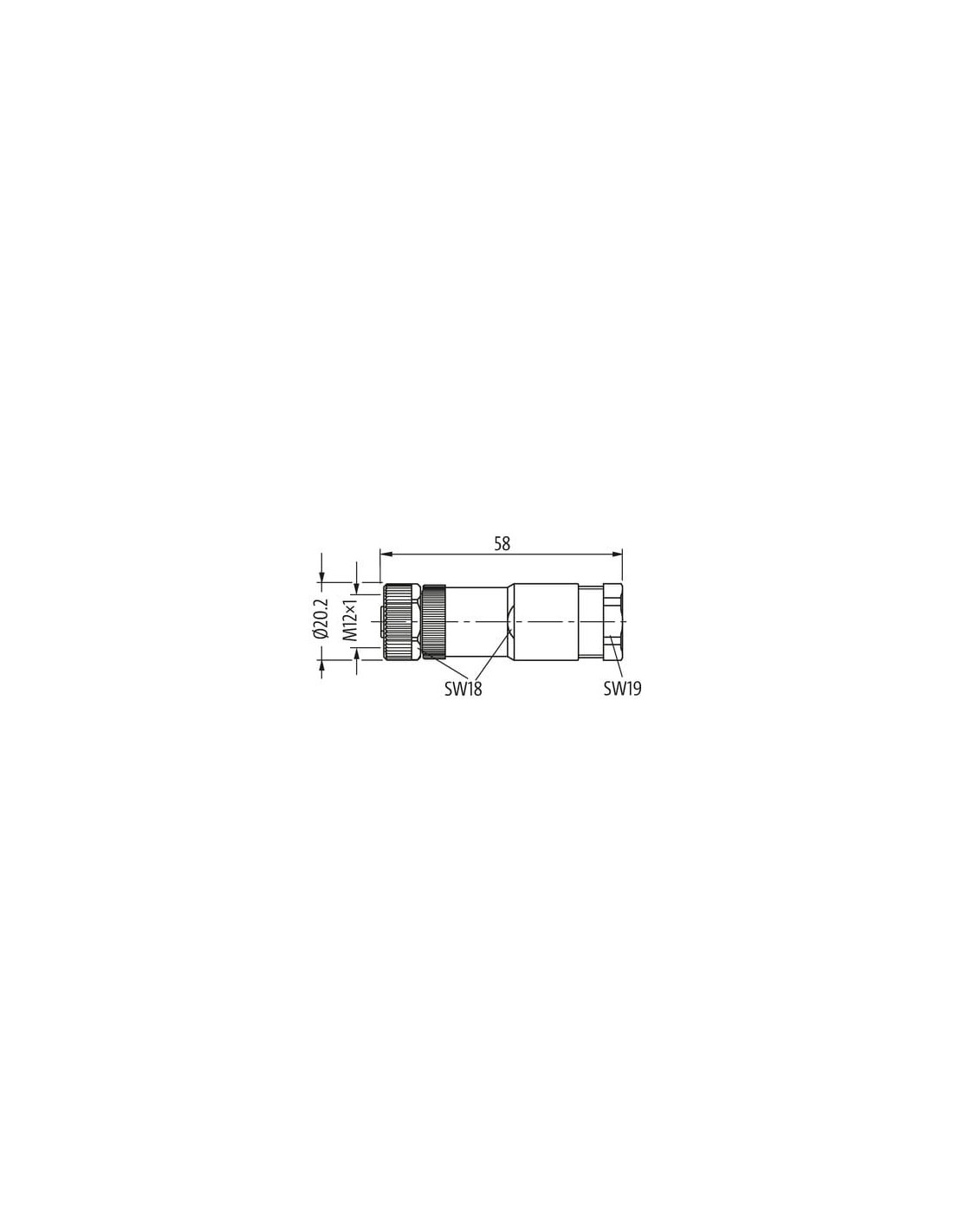

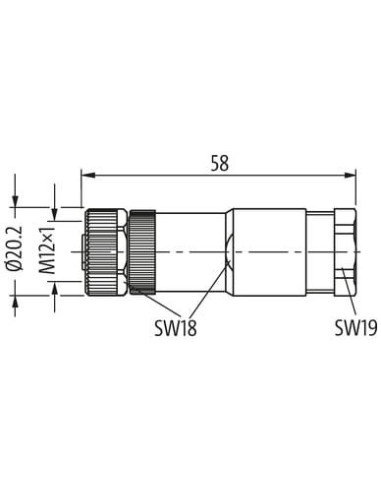

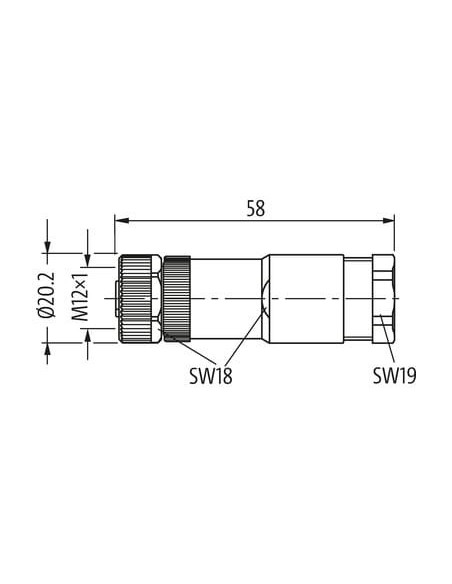

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

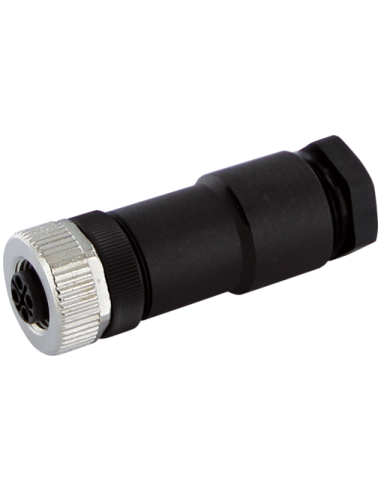

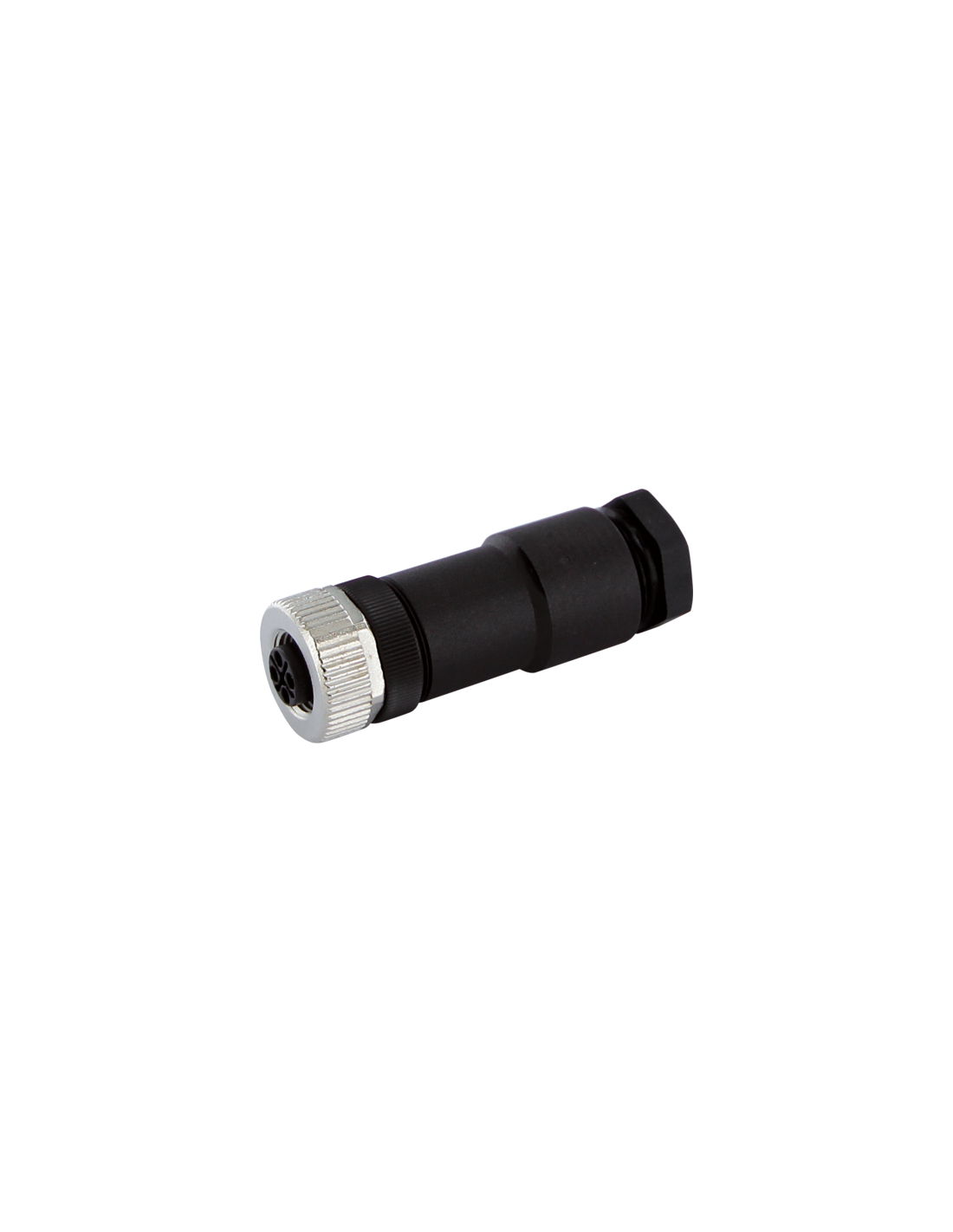

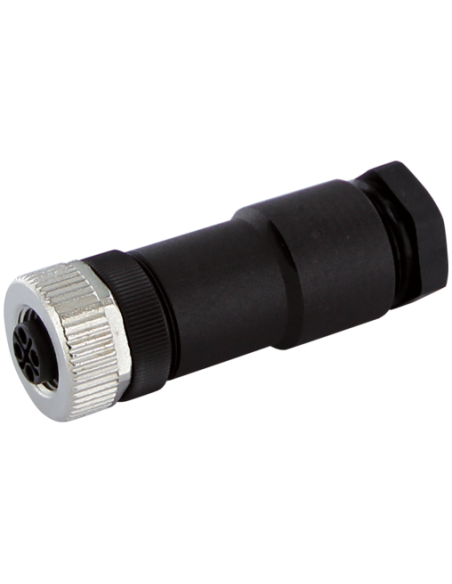

Złącze żeńskie M12 0° kodowane S do zasilania – 7000-P6611-0000000
Złącze żeńskie M12 0° kodowane S to profesjonalne rozwiązanie przeznaczone do zasilania oraz połączeń elektrycznych w wymagających aplikacjach przemysłowych i automatyce. Prezentowane gniazdo M12 zapewnia niezawodne i bezpieczne łączenie przewodów, gwarantując wysoką jakość kontaktu oraz łatwość montażu bez potrzeby stosowania specjalnych narzędzi.
Zastosowanie i możliwości wykorzystania złącza M12 S-kodowanego
Złącze M12 S-kodowane dedykowane jest do przesyłu zasilania w aplikacjach wymagających wysokiego napięcia do 600 V oraz prądu do 12 A. Zalecane do użycia w:
- Przemysłowych układach zasilania
- Systemach automatyki i sterowania
- Maszynach produkcyjnych i urządzeniach liniowych
- Połączeniach silników, serwonapędów oraz rozdzielnic mocy
- Systemach wymagających wysokiej odporności na warunki środowiskowe
- Zastosowaniach zewnętrznych dzięki stopniowi ochrony IP67
Budowa i wytrzymałość
Obudowa wykonana została z trwałego tworzywa sztucznego (PA) o podwyższonej odporności chemicznej oraz na oleje, co sprawia, że produkt sprawdza się także w środowiskach narażonych na ekspozycję różnych substancji. Złącze wyposażone jest w zaciski śrubowe (przeznaczone do przewodów o przekroju do 1,5 mm²), które gwarantują szybki i pewny montaż przewodów zasilających. Konstrukcja umożliwia stosowanie kabli o średnicy w zakresie 6...8 mm.
Złocone styki zapewniają niską rezystancję kontaktu oraz długą żywotność nawet w warunkach intensywnej eksploatacji.
Bezpieczeństwo i odporność na czynniki zewnętrzne
Gniazdo M12 S-kodowane spełnia wymagania normy IP67, co zapewnia pełną ochronę przed pyłem oraz wnikaniem wody. Możliwość pracy w szerokim zakresie temperatur od -40°C do +85°C czyni produkt idealnym wyborem do zastosowań w trudnych warunkach przemysłowych i zewnętrznych.
Złącze wyposażono w zabezpieczenie przeciwwstrząsowe oraz możliwość montażu przy użyciu klucza SW18/SW19, co poprawia stabilność połączenia mechanicznego.
Zalety złącza zasilającego M12 S-kodowanego
- Wysokie napięcie pracy do 600 V – możliwość stosowania w instalacjach zasilających
- Wysoki maksymalny prąd – aż 12 A na styk
- Bezpieczne podłączenie dzięki wyraźnej polaryzacji i kodowaniu S
- Montaż bez konieczności lutowania – wygodne zaciski śrubowe
- Wysoka odporność na czynniki zewnętrzne: chemikalia, oleje, pył, woda
- Złącze idealne do zastosowań zewnętrznych oraz w ruchomych segmentach maszyn
- Prosty i szybki montaż, również w terenie
Typowe obszary zastosowań
Złącza M12 S-kodowane są szeroko stosowane w przemyśle produkcyjnym, automotive, robotyce, systemach transportu wewnętrznego oraz w zasilaniu rozproszonym automatyki przemysłowej. Połączenia tego typu wykorzystywane są do zasilania komponentów wymagających stabilnego i bezpiecznego transferu energii, nawet przy wysokim obciążeniu.

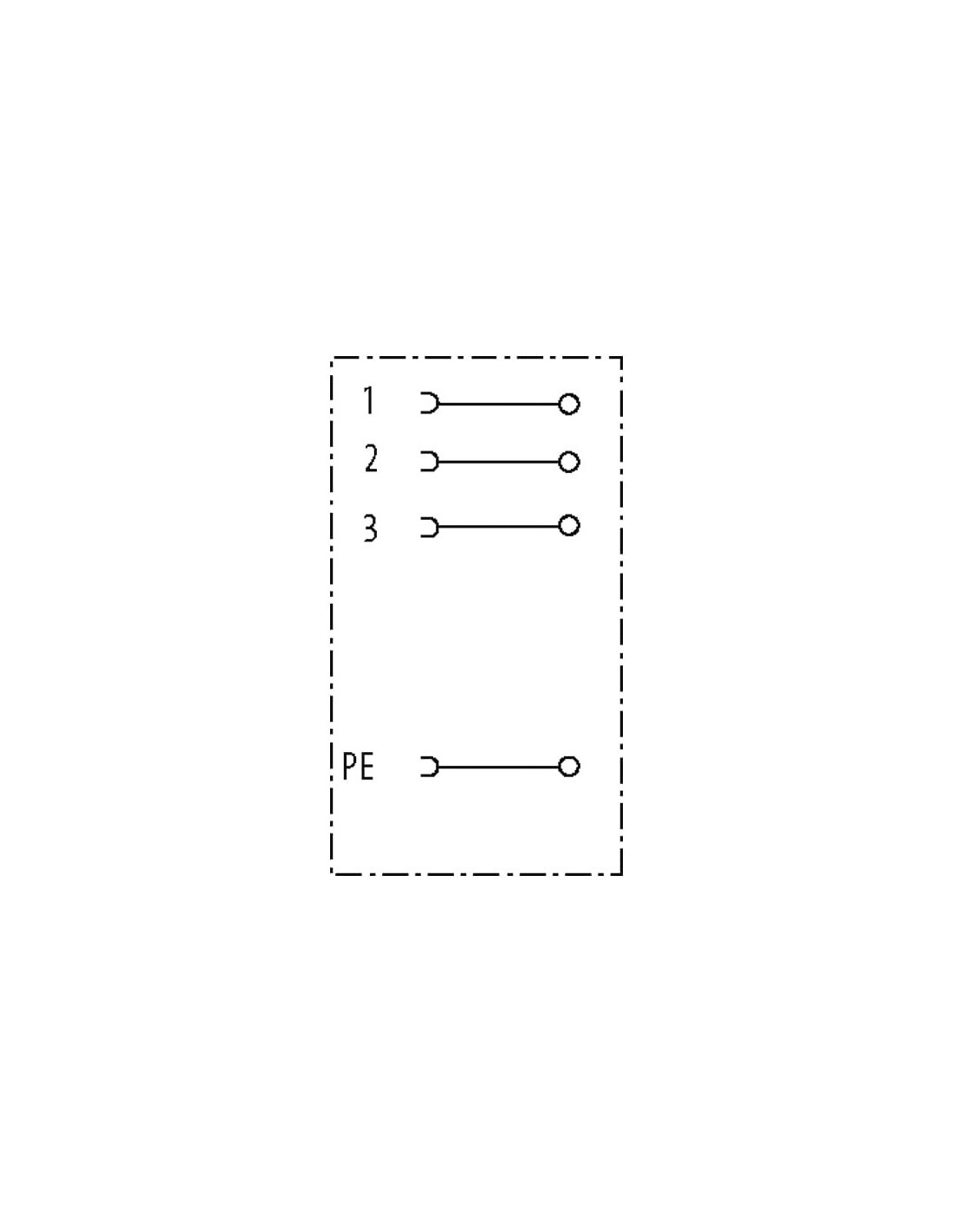

Standardowy rozkład pinów umożliwia uniwersalne zastosowanie z innymi komponentami systemów przemysłowych zgodnych z normą M12.
