MQ15 X-Power
Męski prosty
samozłączne
Montaż wg INA 7000-P8501-0000000
Styki potrzebne dodatkowo do montażu nie należą do zakresu dostawy.
Stosować można zarówno styki zaciskane 1,5 mm² (7000-P8911-0000000), jak i 2,5 mm² (7000-P8913-0000000), zależnie od wybranego kabla.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |

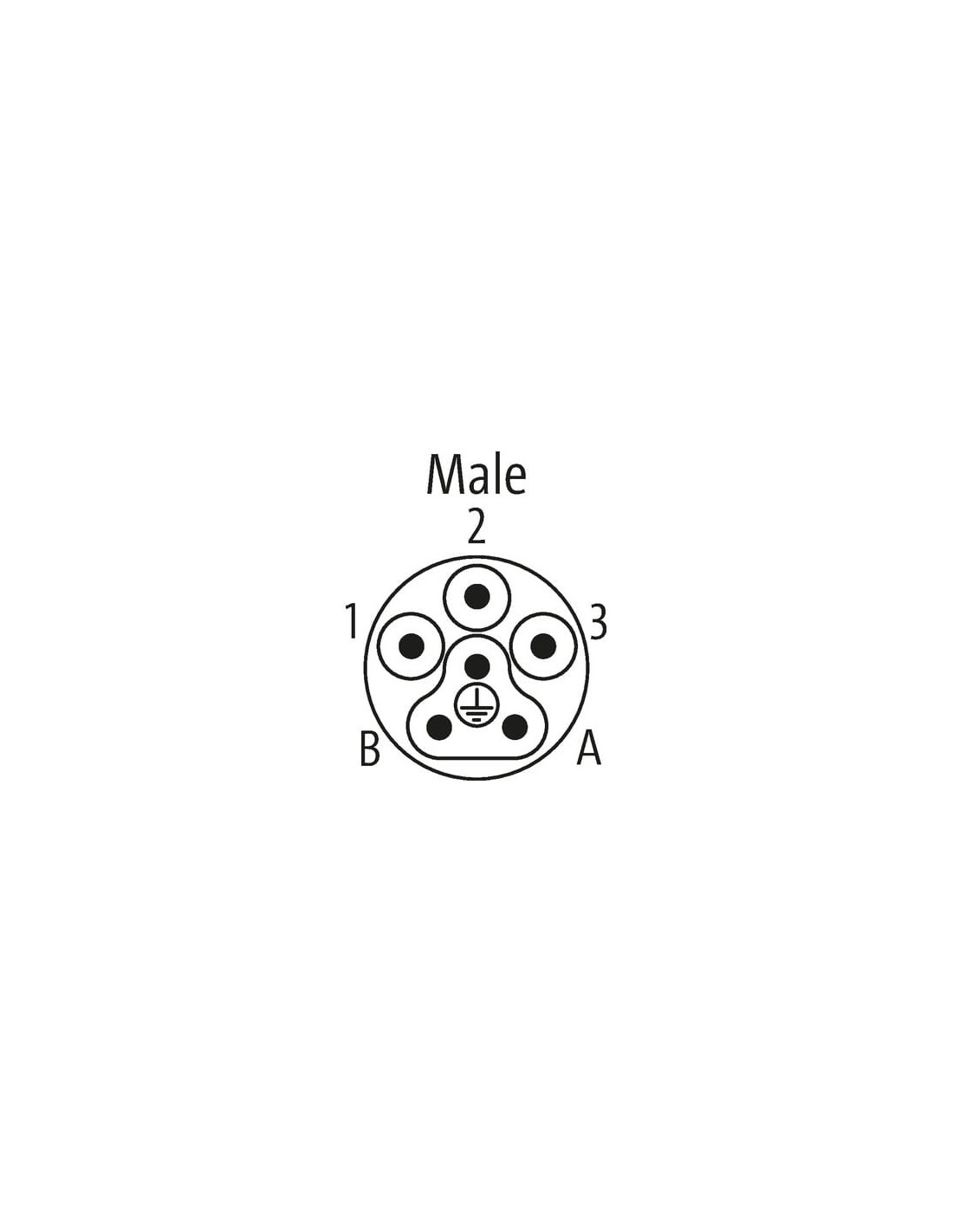

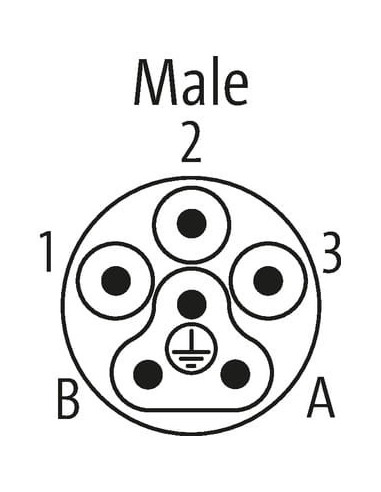

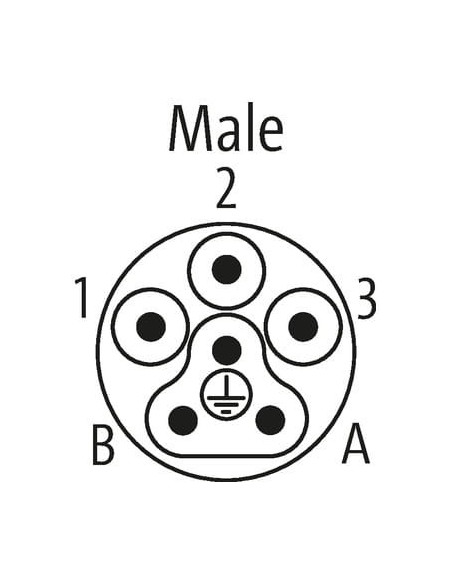

| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,37 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

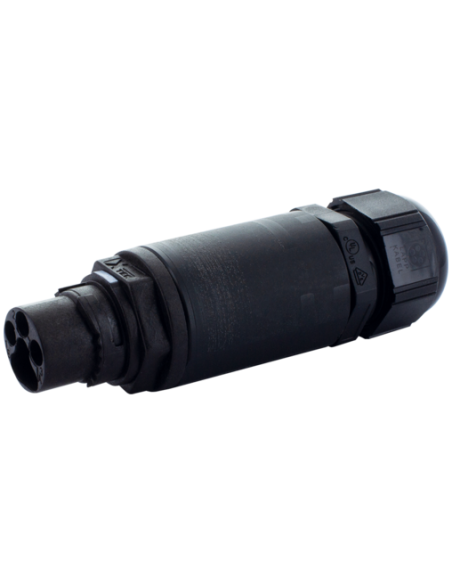

Wtyczka MQ15-X-Power męska, prosta – profesjonalne rozwiązanie dla wymagających instalacji
Wtyczka MQ15-X-Power męska, prosta (kod produktu: 7000-P8501-0000000) to wysokiej jakości komponent zaprojektowany z myślą o niezawodnych i trwałych połączeniach elektrycznych. Konstrukcja samozłączna ułatwia montaż, zapewniając pewność oraz oszczędność czasu podczas instalacji. Zastosowanie sześciu wytrzymałych biegunów umożliwia transmisję zasilania oraz sygnałów w jednym złączu, co sprawia, że produkt znajduje szerokie zastosowanie w automatyce, robotyce oraz rozbudowanych systemach przemysłowych.
Najważniejsze zalety złącza MQ15-X-Power męskiego
- Wysoki poziom ochrony (IP67) – zapewnia pełną odporność na pyły i wodę, gwarantując trwałość oraz stabilność pracy w trudnych warunkach przemysłowych i zewnętrznych.
- Duży zakres temperatur pracy – wtyczka działa niezawodnie w szerokim zakresie temperatur od -40°C do +70°C, co czyni ją odpowiednią do zastosowań w halach produkcyjnych, maszynach budowlanych i pojazdach specjalistycznych.
- Uniwersalność montażu – kompatybilna zarówno z kablami o przekrojach 1,5 mm², jak i 2,5 mm². Dostępne styki pozwalają dostosować złącze do różnych przewodów, w zależności od wymagań instalacji.
- Odporność chemiczna i mechaniczna – obudowa wykonana z wytrzymałego tworzywa PA charakteryzuje się odpornością na oleje i środki chemiczne, co podkreśla możliwość stosowania w miejscach o podwyższonej agresywności środowiska.
- Skuteczna blokada i system uszczelnienia – dodatkowa ochrona już przy włożeniu i dokręceniu wtyczki, co zabezpiecza przed przypadkowym rozłączeniem oraz zapewnia stały poziom szczelności.
Zastosowanie wtyczki MQ15-X-Power
Wtyczka MQ15-X-Power męska, prosta jest idealnym wyborem do:
- Maszyn przemysłowych – zapewnia szybkie i niezawodne podłączenie zasilania lub sygnałów sterujących.
- Przemysłu motoryzacyjnego – wykorzystywana w pojazdach specjalistycznych wymagających odpornych połączeń elektrycznych.
- Systemów automatyki i robotyki – sprawdza się w rozbudowanych instalacjach wymagających wielu połączeń o wysokiej niezawodności.
- Budownictwa i instalacji zewnętrznych – dzięki wysokiej szczelności i wytrzymałości na czynniki atmosferyczne.
- Energetyki i infrastruktury technicznej – przystosowana do przesyłu wyższych napięć i prądów, dzięki zastosowaniu odpowiedniej kategorii przepięcia III oraz znamionowego piku napięciowego 6kV.
Konstrukcja i montaż – przemyślane rozwiązania
Złącze MQ15-X-Power wyposażone jest w zaciski przystosowane do szerokiego zakresu średnic przewodów (od 6 mm do 13 mm). Prawidłowy montaż zgodnie z wytycznymi zapewnia zachowanie stopnia ochrony IP67. Wskazanie na zapewnienie odpowiedniej ochrony mechanicznej oraz unikanie przekraczania dopuszczalnych promieni zgięcia przewodów gwarantuje długą żywotność i bezpieczeństwo eksploatacji.
Produkt spełnia wysokie wymagania norm branżowych, a jego konstrukcja pozwala na wykorzystanie wszędzie tam, gdzie liczy się długotrwała niezawodność, bezpieczeństwo i odporność na trudne warunki pracy.
