Dostępny
Żeński kątowe
7/8" (5-piny)
Zakres mocowania (Ø kabla): 8...10 mm
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Gender | female |
| Odejście kablowe | kątowy |
| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PBT |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

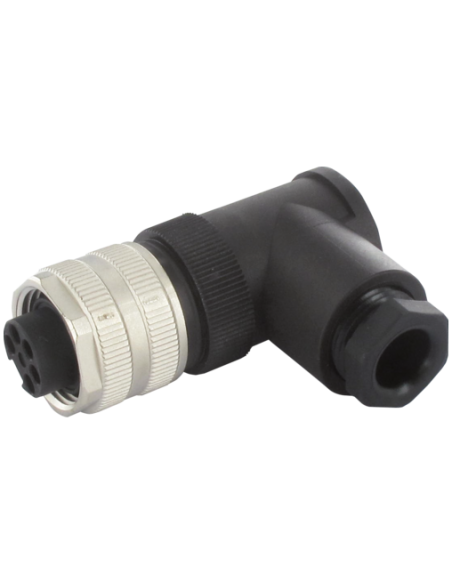

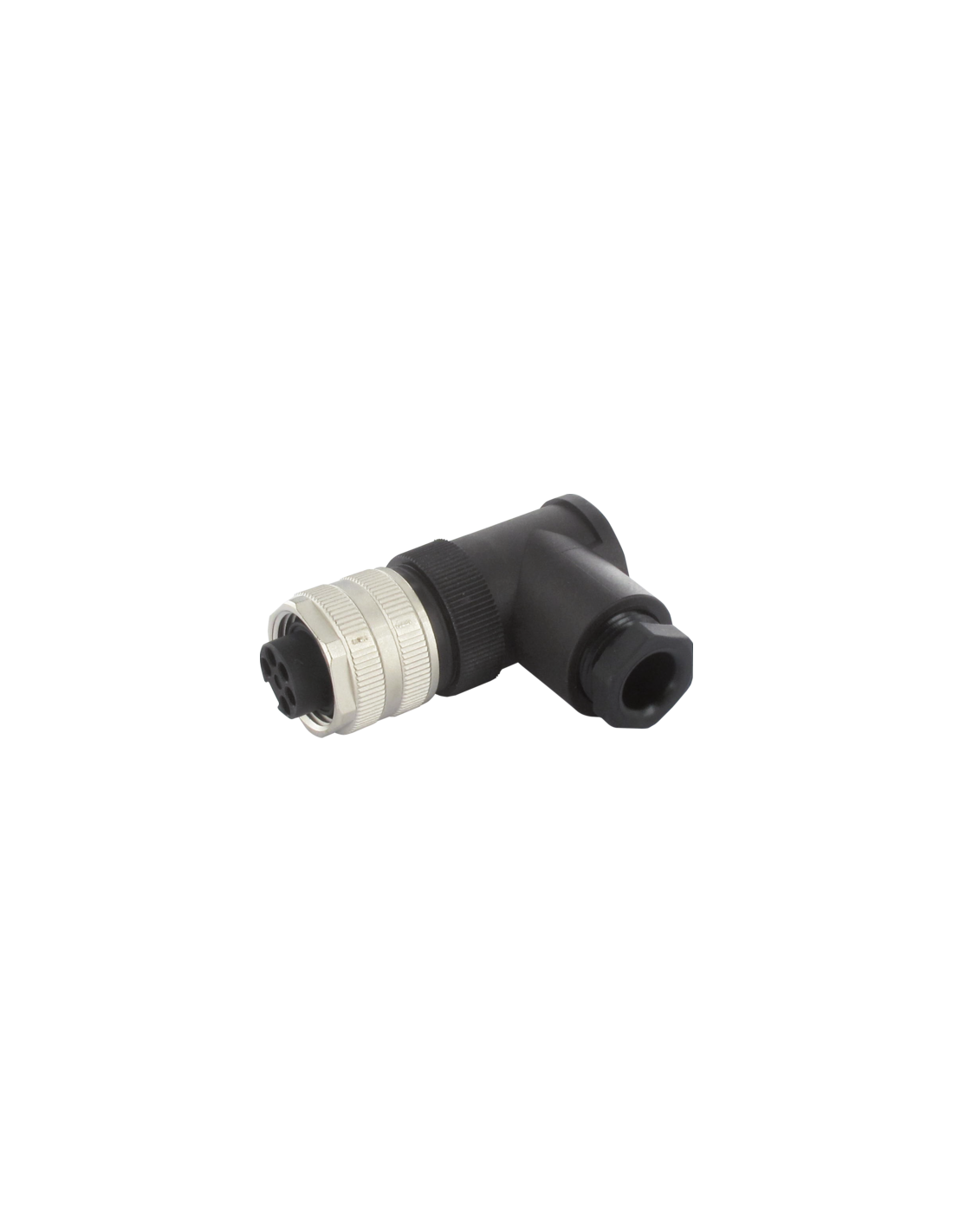

Wtyczka żeńska 7/8" kątowa 5-pinowa – 7000-78271-0000000
Wtyczka żeńska 7/8" kątowa o kodzie 7000-78271-0000000 to solidne i niezawodne złącze elektrotechniczne, przystosowane do pracy z przewodami o średnicy od 8 do 10 mm. Produkt zapewnia trwałe połączenie elektryczne w wymagających warunkach przemysłowych, oferując wysoki poziom ochrony oraz łatwy montaż dzięki samozaciskowym zaciskom śrubowym.
Zastosowania wtyczki żeńskiej 7/8" kątowej
Wtyczka kątowa 7/8" znajduje szerokie zastosowanie w systemach automatyki przemysłowej, instalacjach maszynowych oraz aplikacjach wymagających niezawodnych połączeń sygnałowo-zasilających. Jest idealna do:
- Połączeń w rozdzielniach i szafach sterowniczych
- Zasilania czujników, siłowników oraz innych urządzeń peryferyjnych
- Wyjść i wejść maszyn przemysłowych
- Automatyki budynkowej oraz instalacji wymagających odporności na wilgoć i pył
- Szybkiego i pewnego podłączania przewodów w trudnych środowiskach pracy
Najważniejsze zalety i cechy produktu
- Odporność na wodę i pył – klasa szczelności IP67 – umożliwia eksploatację w trudnych warunkach przemysłowych.
- Zakres temperatury pracy od -25°C do 85°C – gwarantuje niezawodność zarówno w niskich, jak i wysokich temperaturach.
- Wysoka odporność chemiczna i na oleje dzięki zastosowaniu materiałów takich jak PBT (obudowa) i FKM (uszczelka).
- Bezpieczny montaż – zastosowanie zacisków śrubowych oraz mechanizmu zabezpieczenia przeciwwstrząsowego.
- Maksymalny prąd roboczy 9A oraz napięcie do 300V – spełnia wymagania nowoczesnych aplikacji zasilających.
- Kątowa konstrukcja – pozwala na montaż w miejscach o ograniczonej przestrzeni i poprawia ergonomię instalacji.
- Brak ekranu (niescreenowany typ) – sprawdzi się w typowych instalacjach, gdzie nie występują silne zakłócenia elektromagnetyczne.

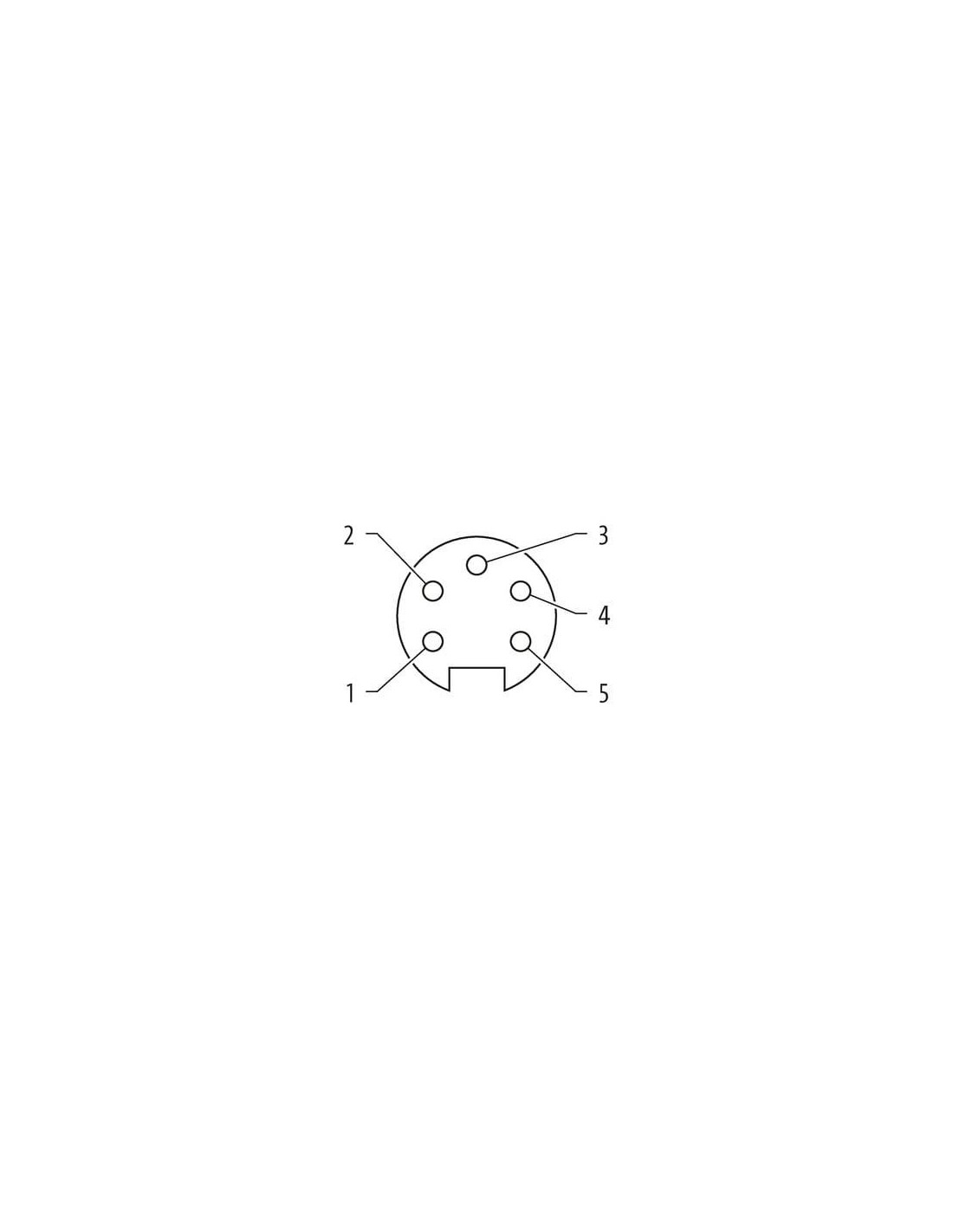

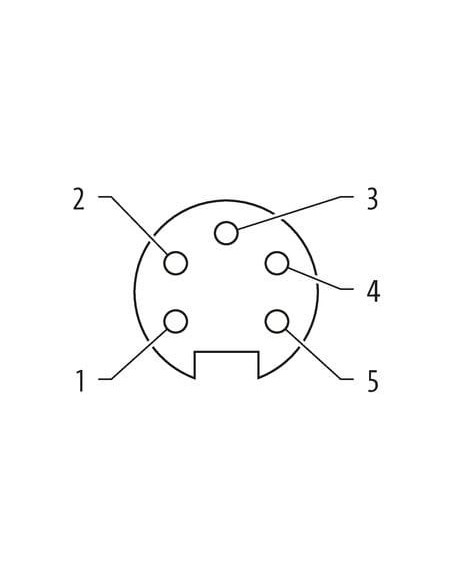

Budowa i schemat połączeń wtyczki 5-pinowej 7/8"
Wtyczka posiada 5 pinów, rozmieszczonych zgodnie ze standardem, co umożliwia wygodne podłączanie przewodów sygnałowych i zasilających. Dzięki przejrzystemu schematowi oraz kodowanemu układowi pinów, montaż i integracja z istniejącymi rozwiązaniami są szybkie i intuicyjne.
Bezpieczeństwo i niezawodność w różnych aplikacjach
Wtyczka 7/8" sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność połączenia oraz odporność mechaniczna i środowiskowa. Typowe zastosowania obejmują branże przemysłowe, automatyzację procesów produkcyjnych, maszyny sterujące oraz sektor energetyczny i transportowy.
Produkt spełnia normy EN IEC 60529, co zapewnia użytkownikom pewność i bezpieczeństwo stosowania w profesjonalnych instalacjach.
