Męski prosty
PPP, 5-piny
Zaciski sprężynowe
Przekrój portu: 0.75...2.5 mm²
Push Pull Power
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 14 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 9 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

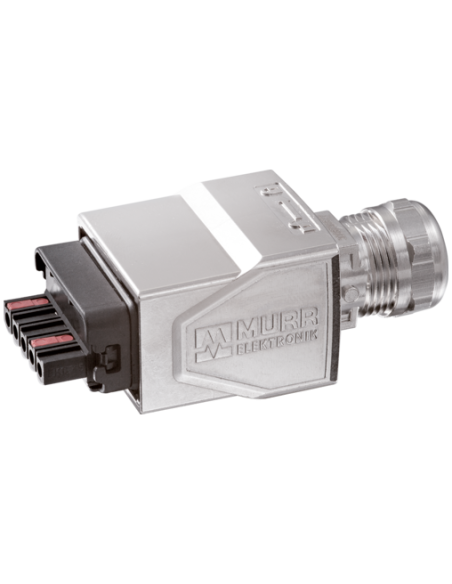

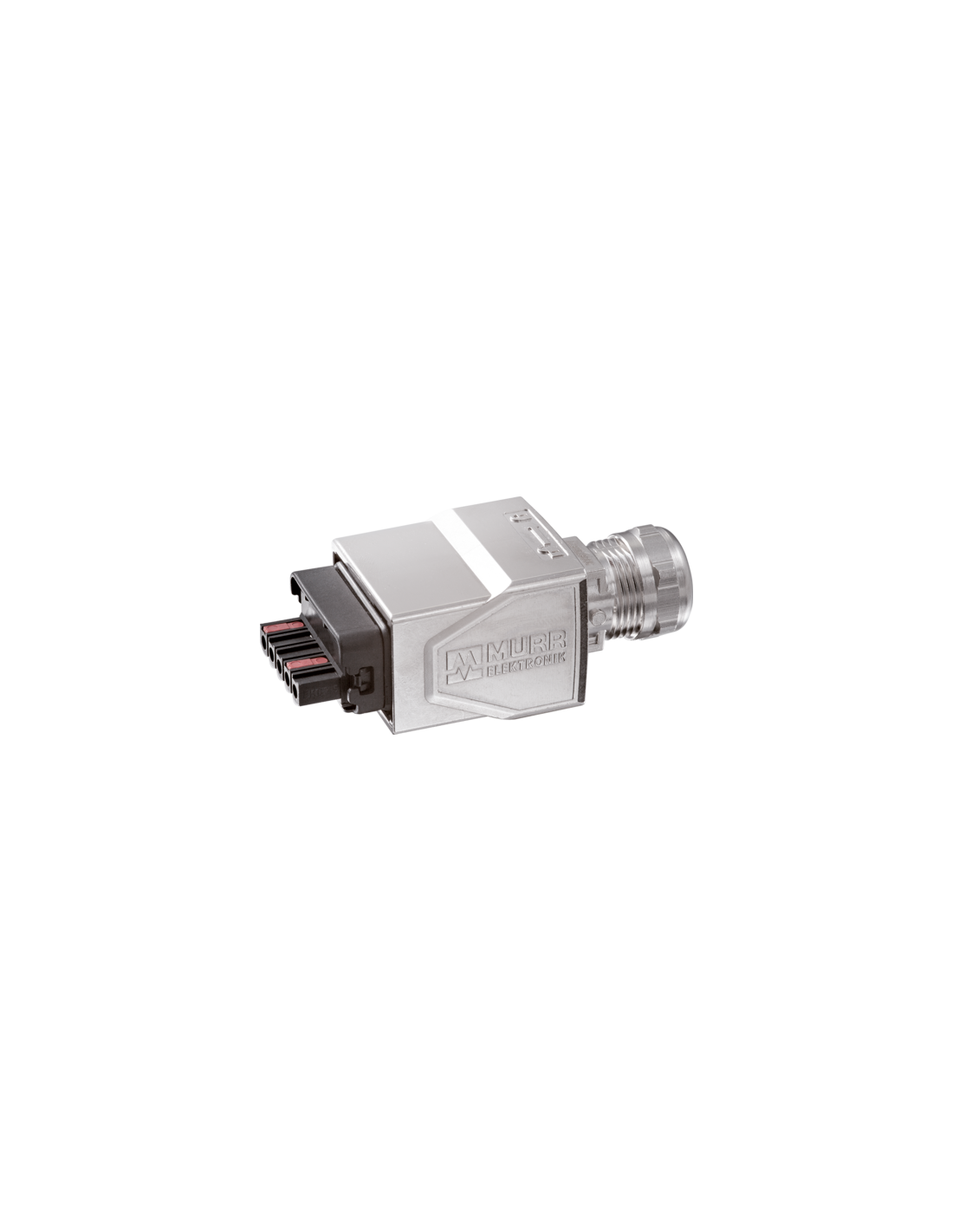

Wtyczka zasilająca Push Pull 7000-99601-0000000 – bezpieczne i niezawodne połączenie elektryczne
Wtyczka zasilająca typu Push Pull o kodzie produktu 7000-99601-0000000 to innowacyjne rozwiązanie, które umożliwia szybkie, trwałe i bezpieczne podłączanie zasilania w aplikacjach przemysłowych i automatyce. Cechuje ją prosty męski korpus z serii Push Pull Power, idealny do miejsc wymagających wysokiej odporności oraz pewności połączeń.
Solidność i bezpieczeństwo użytkowania – metalowa obudowa i wysoka szczelność
Obudowa wykonana jest z niklowanego odlewu cynkowego, co gwarantuje trwałość oraz odporność na uszkodzenia mechaniczne. Stopień ochrony IP65 oraz IP67 zapewnia szczelność w warunkach wysokiej wilgotności i zapylenia, co pozwala na zastosowanie w trudnych środowiskach przemysłowych.
Uniwersalne zastosowania w automatyce i przemyśle
Wtyczka 5-pinowa z zaciskami sprężynowymi to idealny wybór dla:
- Zasilania rozdzielnic i szaf sterowniczych
- Maszyn przemysłowych
- Systemów automatyki
- Urządzeń wymagających niezawodnych połączeń elektrycznych
- Montażu instalacji o wysokich wymaganiach szczelności
Możliwość podłączenia przewodów o przekroju od 0,75 do 2,5 mm² umożliwia elastyczne wykorzystanie w różnych konfiguracjach instalacyjnych.
Łatwy montaż – zaciski sprężynowe Push Pull
Technologia zacisków sprężynowych upraszcza i przyspiesza instalację bez konieczności używania narzędzi lutowniczych. Wtyczka jest kompatybilna z przewodami o szerokim zakresie przekrojów, co zwiększa wygodę pracy instalatora oraz minimalizuje ryzyko błędów montażowych.
Najważniejsze zalety produktu Push Pull 7000-99601-0000000
- Wytrzymała metalowa obudowa – ochrona przed uszkodzeniami mechanicznymi
- Wysoka szczelność (IP65/IP67) – sprawdzi się nawet w trudnych warunkach przemysłowych
- Szybki i beznarzędziowy montaż dzięki technologii Push Pull
- Napięcie robocze do 24 V oraz prąd do 16 A na pin, co zapewnia obsługę nawet wymagających urządzeń
- Możliwość bezpiecznego stosowania w szerokim zakresie temperatur: od -40°C do +70°C

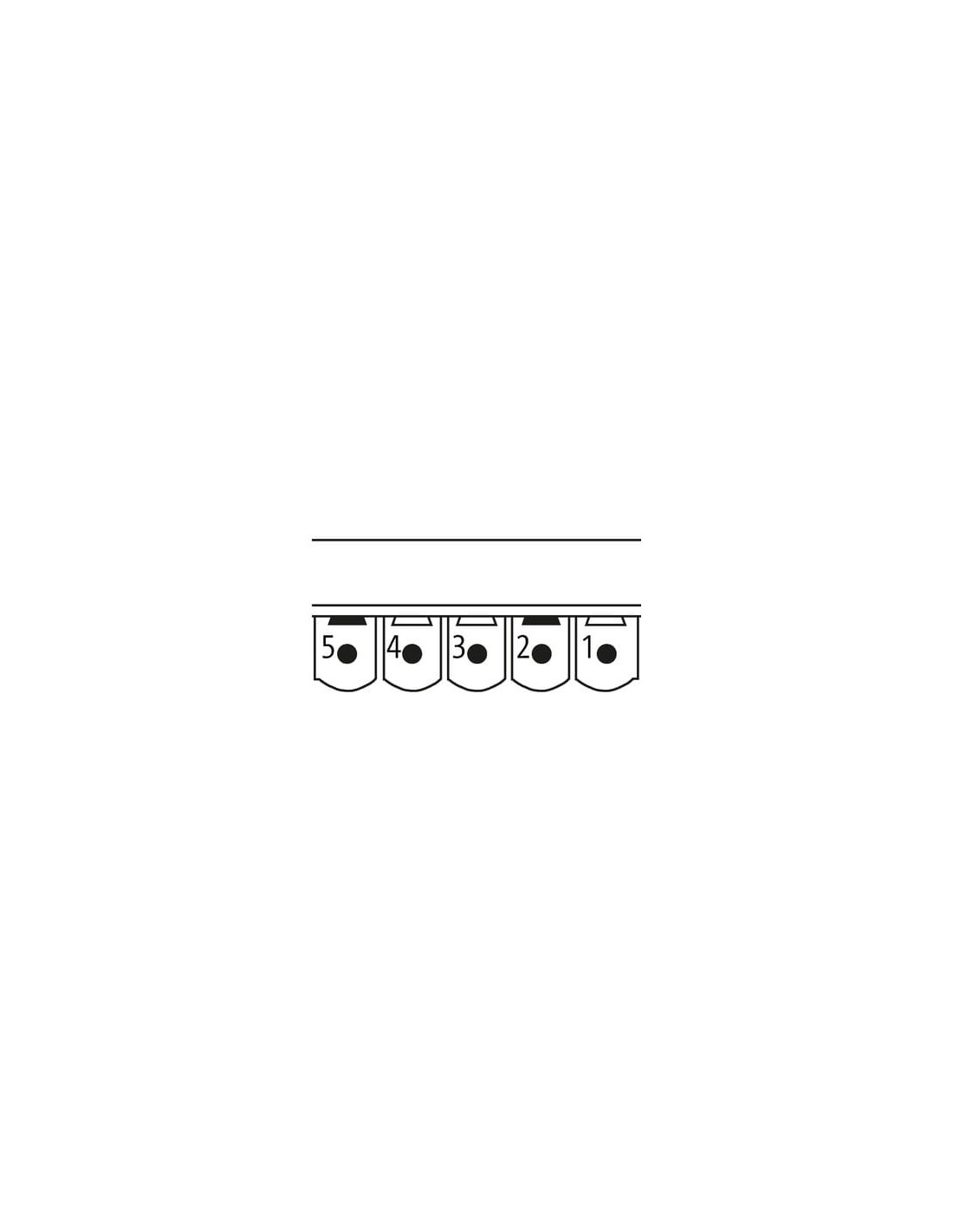

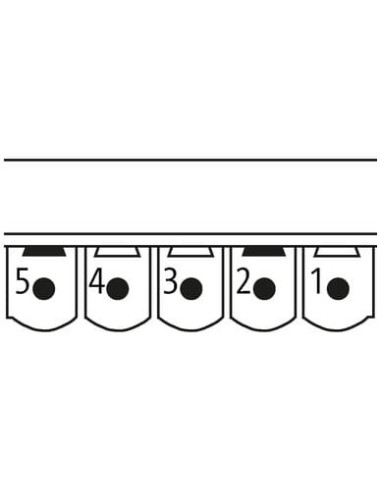

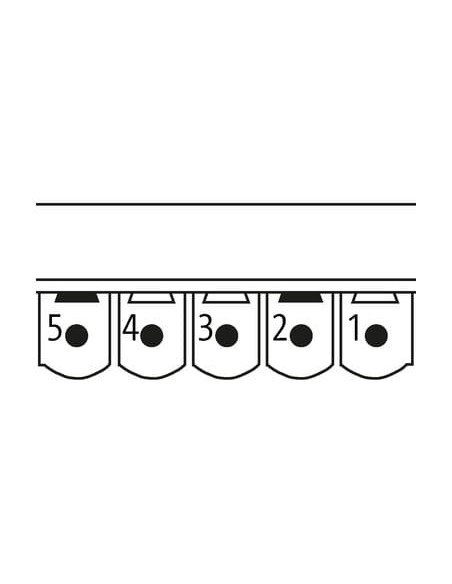

- Wyraźne oznaczenia numerów pinów oraz przemyślana konstrukcja ułatwiająca podłączenie
Typowe zastosowania i zastosowania specjalne
Wtyczka znajduje szerokie zastosowanie w branży automatyki, robotyki, energetyki i infrastruktury przemysłowej. Zalecana do aplikacji, w których niezawodność zasilania, ochrona przed pyłem i wilgocią oraz możliwość szybkiej wymiany komponentów są kluczowe.
Przed użyciem w środowiskach z obecnością agresywnych mediów należy zweryfikować odporność materiałów zgodnie z specyfiką aplikacji.
Wtyczka Push Pull 5-pinowa – kompaktowe wymiary i intuicyjny montaż

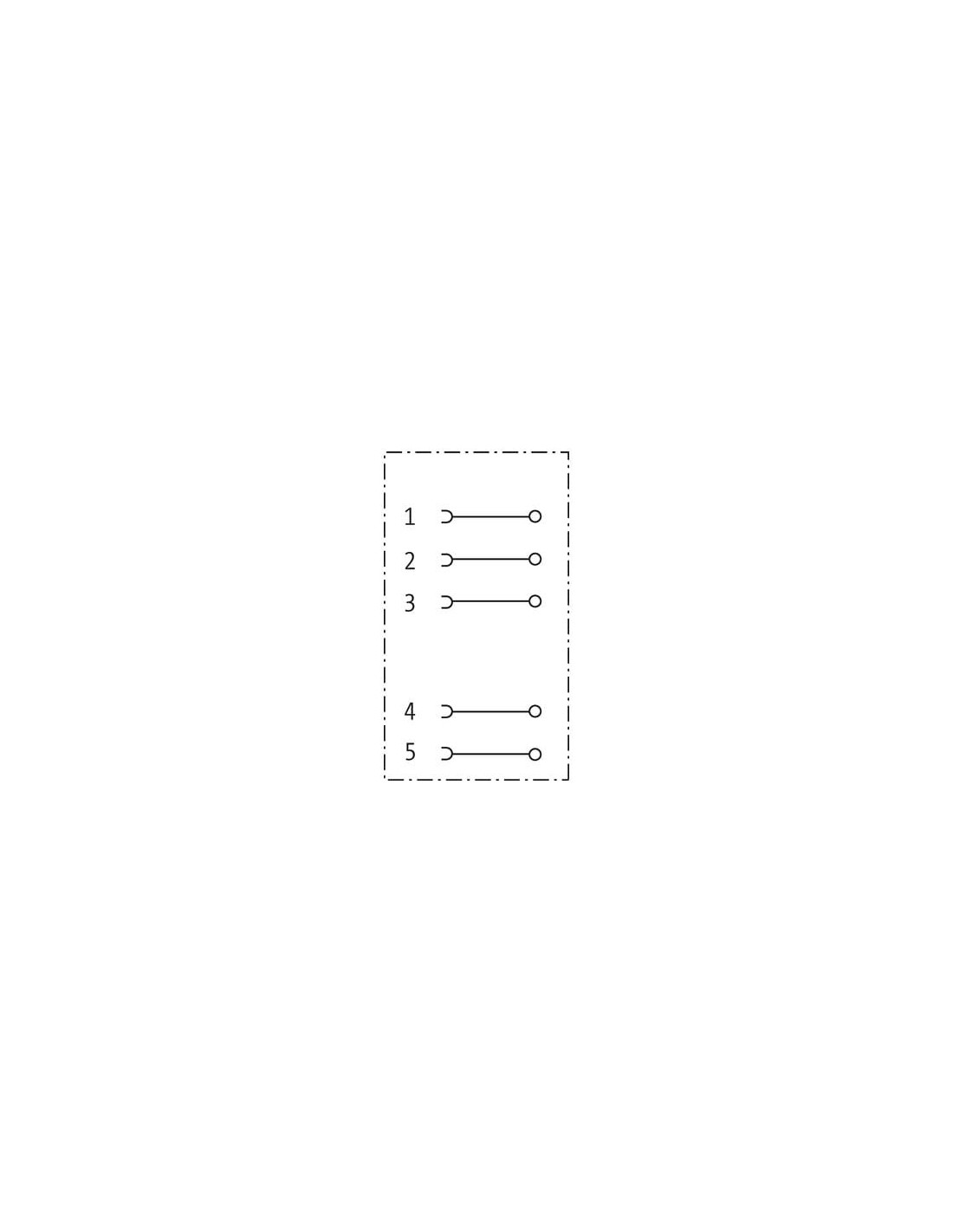

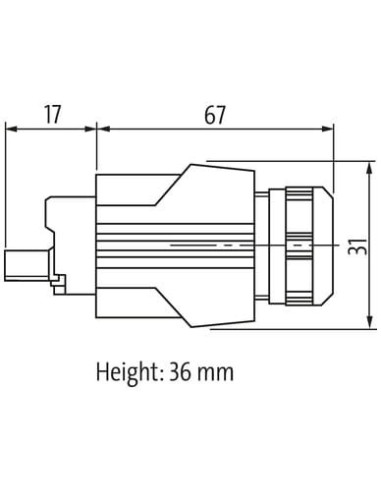

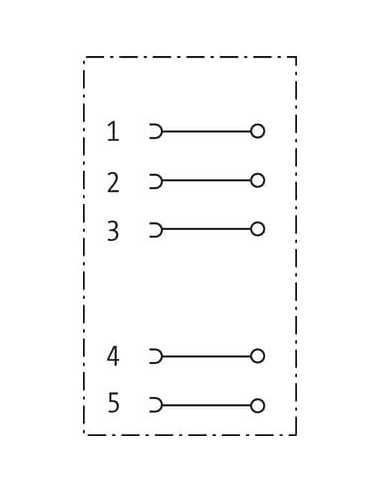

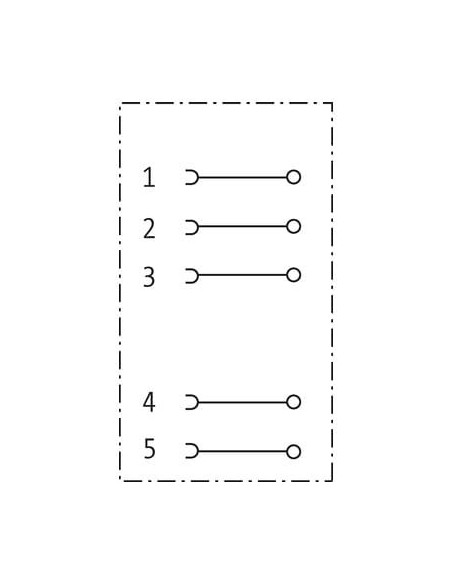

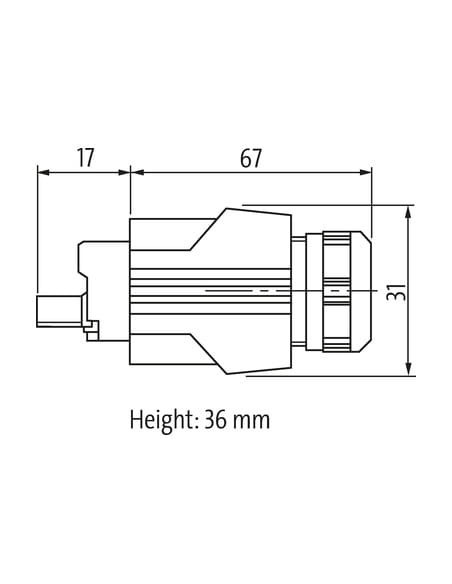

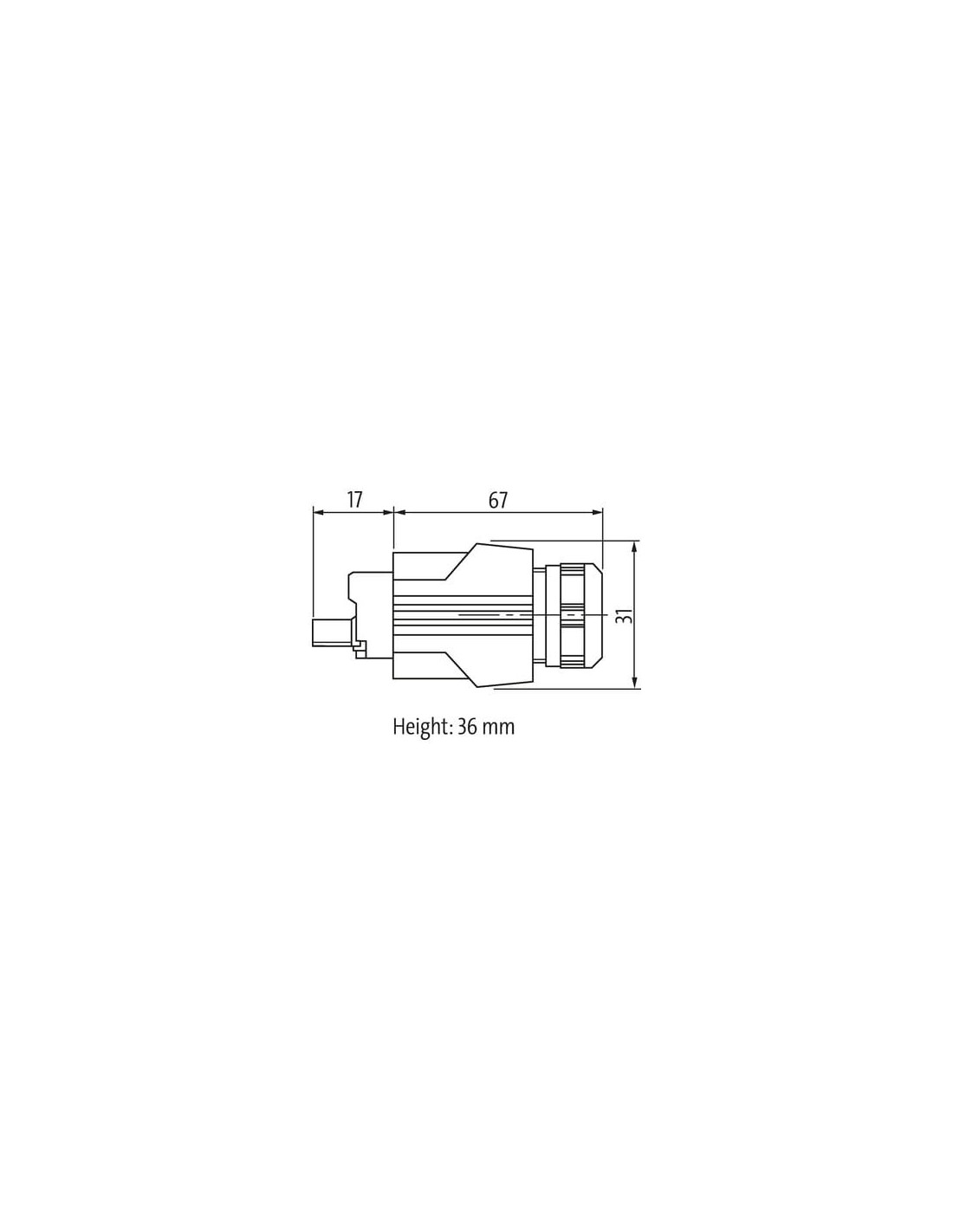

Opracowany rysunek techniczny oraz schemat połączeń zapewniają łatwy i precyzyjny montaż nawet w ograniczonej przestrzeni. Kompaktowa budowa (wysokość 36 mm, długość 67 mm, szerokość 31 mm) ułatwia integrację z urządzeniami i modułami sterującymi.
Wtyczka zasilająca Push Pull o numerze katalogowym 7000-99601-0000000 to gwarancja niezawodnych połączeń i maksymalna trwałość w wymagających aplikacjach przemysłowych.
