Męski prosty
7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |

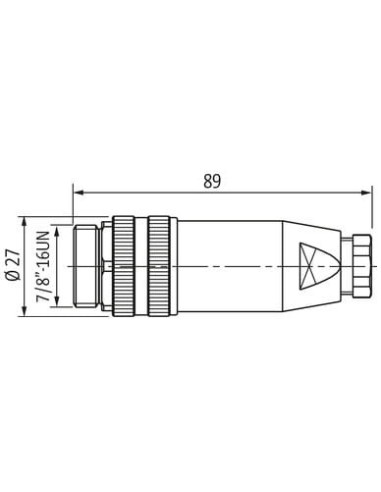

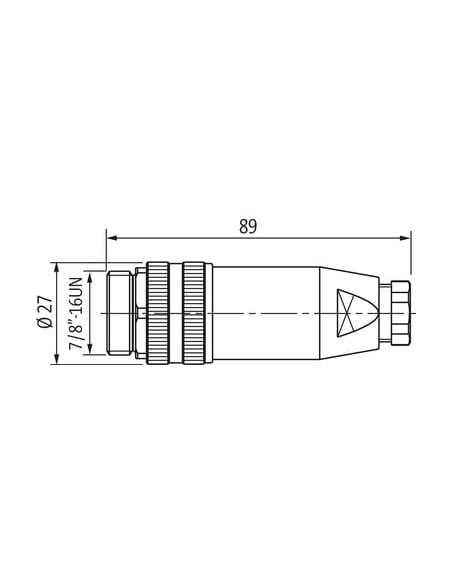

| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

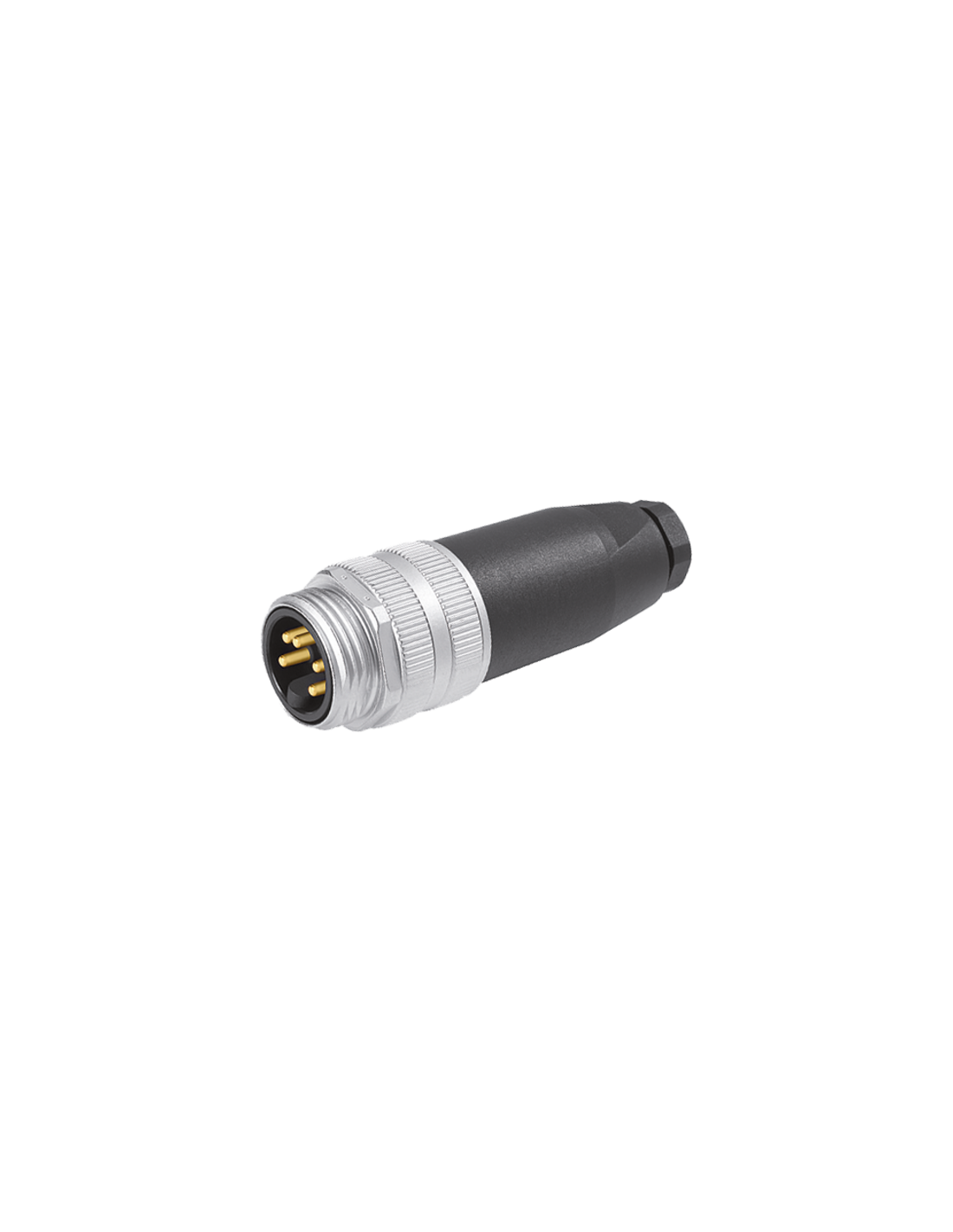

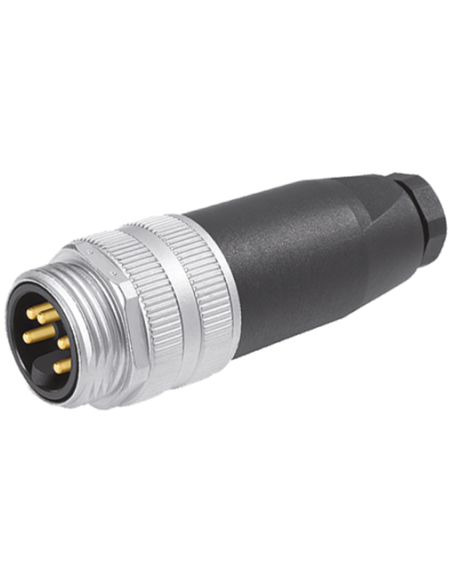

Wtyczka 7/8" męska 5-polowa – profesjonalne połączenia przemysłowe
Wtyczka 7/8" męska, prosta, 5-polowa o kodzie 7000-78081-0000000 to niezawodny element łączeniowy przeznaczony do zastosowań przemysłowych, które wymagają wysokiej wydajności oraz odporności na trudne warunki środowiskowe. Produkt umożliwia szybkie i pewne podłączanie przewodów w systemach automatyki oraz w instalacjach maszyn i urządzeń przemysłowych.
Kluczowe cechy wtyczki 7/8" męskiej do automatyki i przemysłu
- Solidna konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego, odporna na działanie chemikaliów i olejów.
- Stopień ochrony IP67 – zapewnia pełną odporność na pył oraz czasowe zanurzenie w wodzie po prawidłowym montażu.
- Zaciski śrubowe – łatwe i pewne mocowanie przewodów o przekroju do 1,5 mm², co skraca czas instalacji i gwarantuje stabilność połączenia.
- Odporność na wstrząsy i wibracje – zaprojektowana z myślą o miejscach narażonych na ruch mechaniczny i niekorzystne warunki eksploatacyjne.
Zalety użytkowania wtyczki 7/8", 5-pinowej
Kompatybilność – standardowy gwint 7/8" umożliwia zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej, systemów zasilania, sterowania, budowy maszyn oraz urządzeń transportowych. Dzięki prostej konstrukcji i czytelnemu oznaczeniu pinów, wtyczkę można łatwo i szybko zastosować w już istniejących instalacjach, jak i w nowych projektach.
Szeroki zakres temperatur pracy od -25°C do +85°C umożliwia niezawodne działanie zarówno w chłodniach, jak i w otoczeniu o podwyższonej temperaturze, na przykład na halach produkcyjnych.

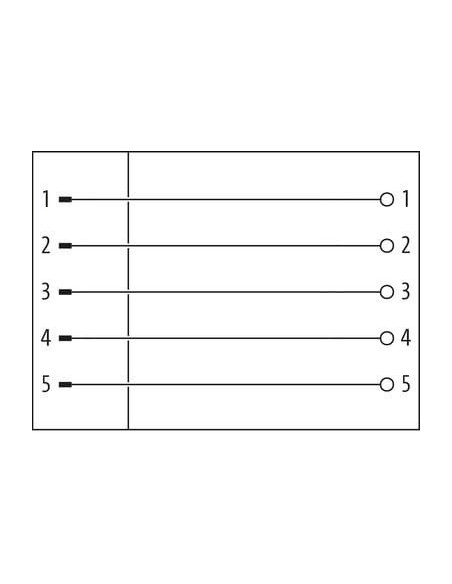

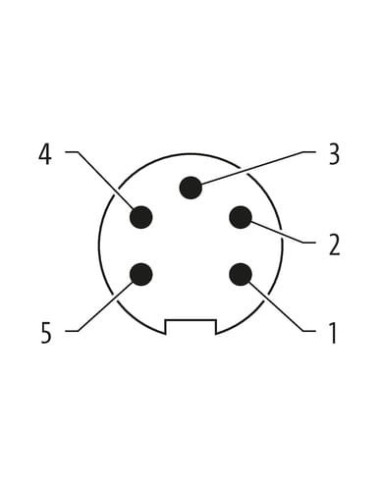

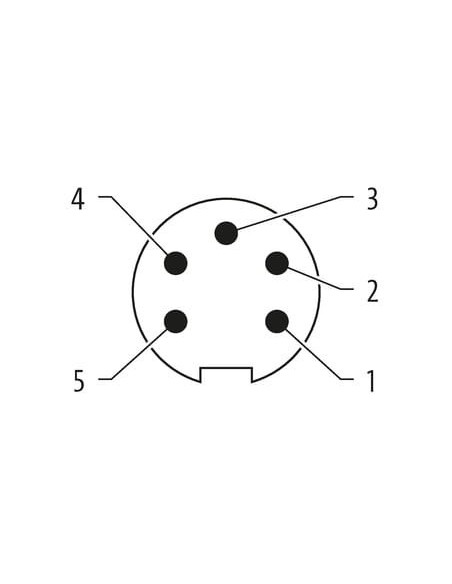

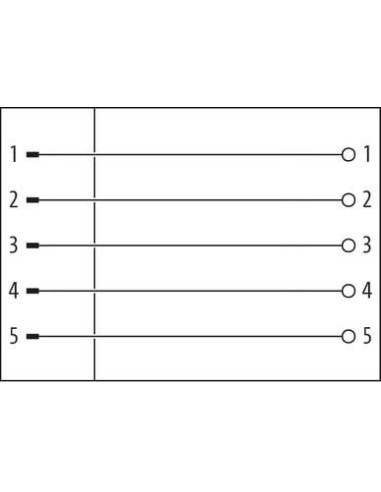

Schemat połączeń oraz czytelne oznaczenie pinów ułatwiają szybkie i prawidłowe podłączenie przewodów zgodnie z wymaganiami instalacji elektrycznej.
Typowe zastosowania wtyczki 7/8" 5-pinowej
- Automatyka przemysłowa – systemy sterowania, linie produkcyjne, instalacje maszyn CNC.
- Budowa maszyn – wytrzymałość oraz odporność na wibracje i niekorzystne warunki środowiskowe.
- Technika transportowa – niezawodne łączenie urządzeń mobilnych i stacjonarnych.
- Energetyka – zabezpieczenie połączeń elektrycznych o wysokim stopniu ochrony przed pyłem i wodą.
- Systemy zasilania i rozdzielnie – szybka i bezpieczna instalacja przewodów o różnych przekrojach.
Bezpieczny i trwały montaż przemysłowy
Aby zapewnić bezpieczeństwo i długą żywotność połączeń, zaleca się stosowanie dodatkowych zabezpieczeń mechanicznych (np. opasek kablowych) oraz przestrzeganie minimalnych promieni gięcia przewodów podczas montażu. Dobrze zaprojektowane połączenie śrubowe minimalizuje ryzyko poluzowania zacisków nawet w wymagających warunkach przemysłowych.
Wtyczka 7/8" męska, prosta, 5-polowa z zaciskami śrubowymi łączy w sobie najwyższe standardy niezawodności, bezpieczeństwa oraz łatwości montażu, co czyni ją uniwersalnym rozwiązaniem do szerokiego zakresu zastosowań profesjonalnych.
