Żeński proste
MQ12, 4-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
| Family construction form | MQ12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

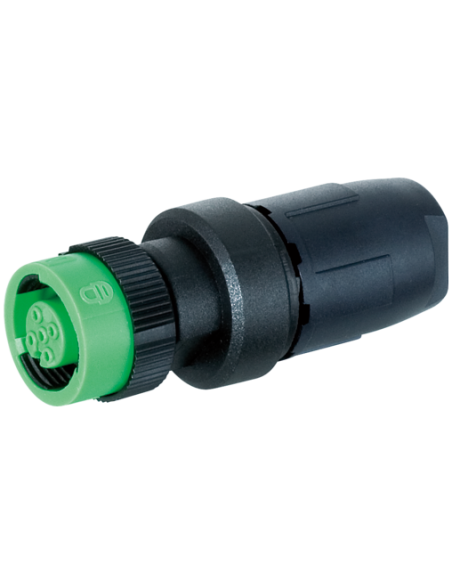

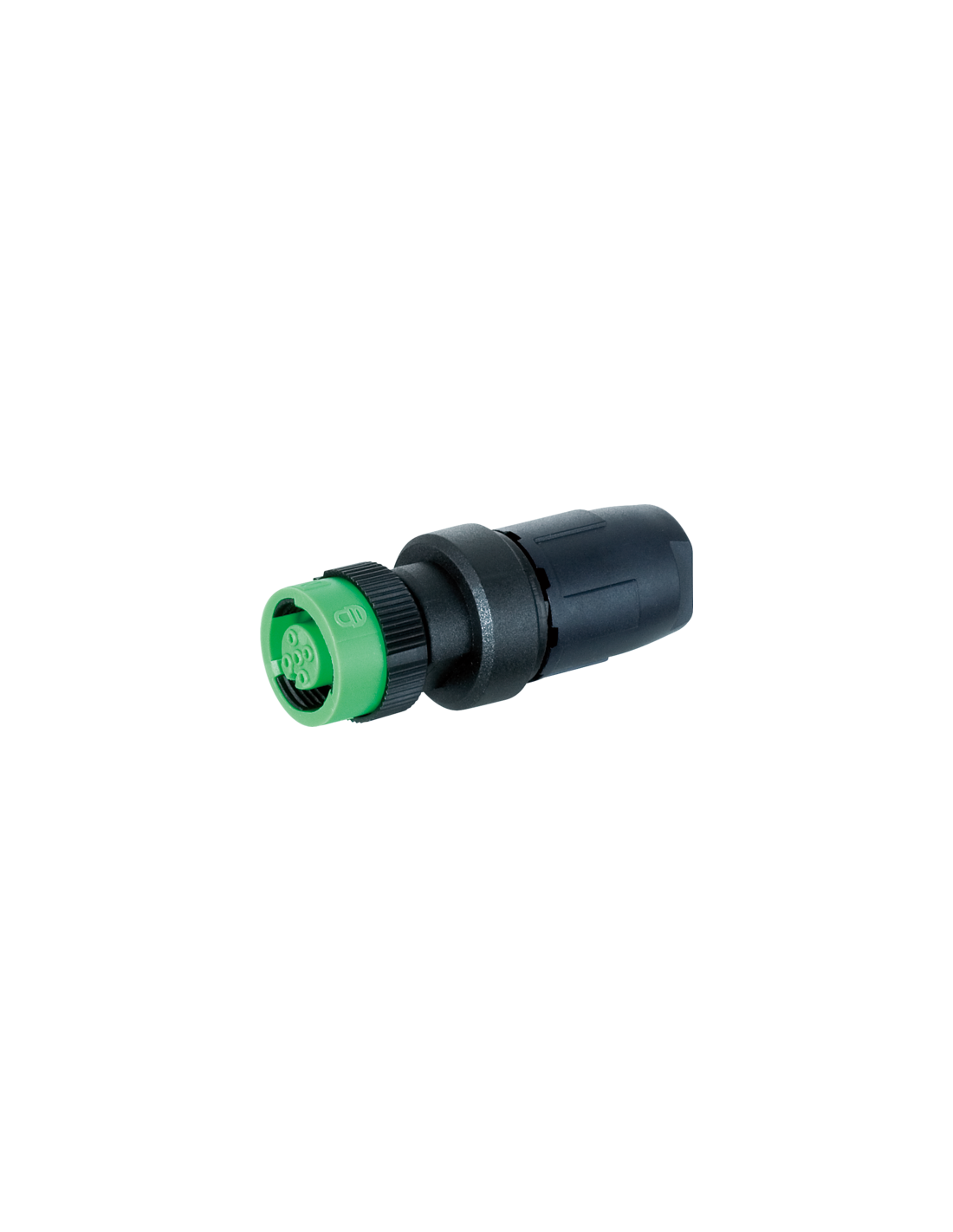

Wtyczka MQ12 żeńska 4-polowa 0,5–1 mm² – niezawodne połączenie przemysłowe
Wtyczka MQ12 żeńska, prosta, 4-polowa to wysokiej jakości złącze, które doskonale sprawdzi się w zaawansowanych instalacjach automatyki przemysłowej oraz systemach sterowania. Produkt został zaprojektowany z myślą o zapewnieniu pewności i bezpieczeństwa połączeń elektrycznych w wymagających warunkach środowiskowych.
Zastosowania i uniwersalność złącza MQ12
Wtyczka MQ12 znajduje zastosowanie w licznych dziedzinach przemysłu, takich jak:
- Automatyka przemysłowa – łączenie czujników, siłowników, modułów IO
- Maszyny produkcyjne – zabudowa paneli, okablowanie linii produkcyjnych
- Robotyka – niezawodne zasilanie oraz transmisja sygnałów
- Systemy bezpieczeństwa – wykorzystanie w połączeniach sterujących oraz sygnalizacyjnych
Najważniejsze zalety wtyczki MQ12 – wytrzymałość i bezpieczeństwo
Złącze zostało wykonane z trwałych materiałów i gwarantuje stopień ochrony IP67, co zapewnia wysoką odporność na wilgoć, pył oraz wpływ niekorzystnych warunków atmosferycznych. Konstrukcja umożliwia zastosowanie zacisków nożowych dla przewodów o przekroju od 0,5 mm² do 1 mm², co czyni je uniwersalnym wyborem zarówno do instalacji nowych systemów, jak i modernizacji istniejących połączeń.
Budowa i parametry techniczne – wszechstronność i łatwość instalacji

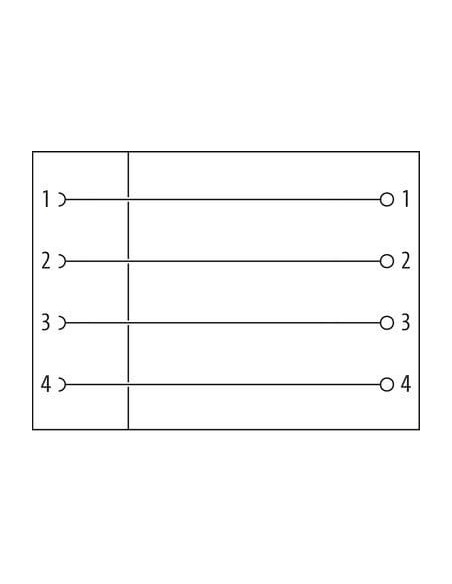

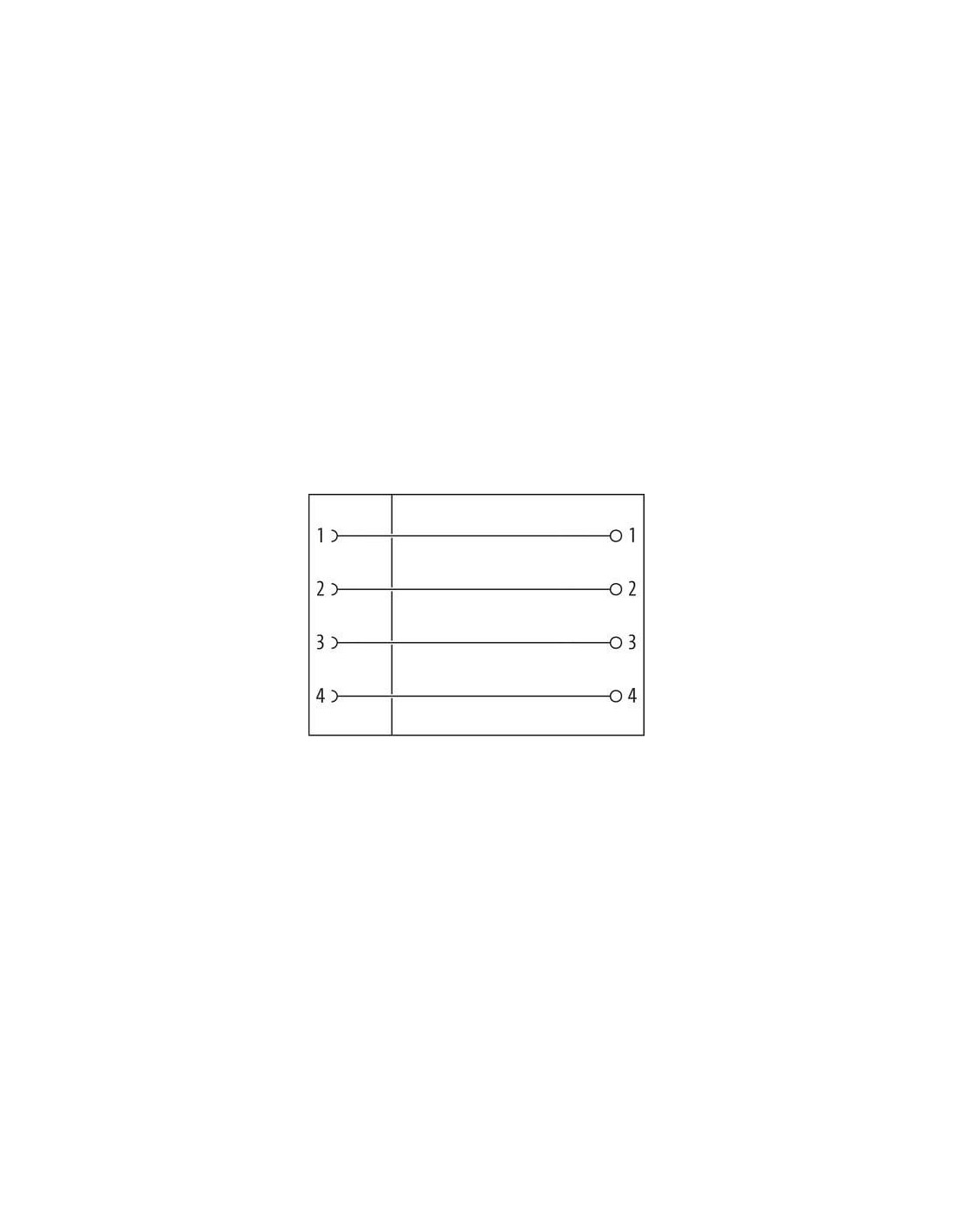

Nowoczesna, prosta konstrukcja umożliwia szybkie i wygodne podłączanie przewodów o różnych przekrojach. 4 piny pozwalają na realizację złożonych połączeń sygnałowych lub zasilających. Czytelny układ pinów oraz wyraźne oznaczenia ułatwiają poprawny montaż i minimalizują ryzyko błędnego połączenia.

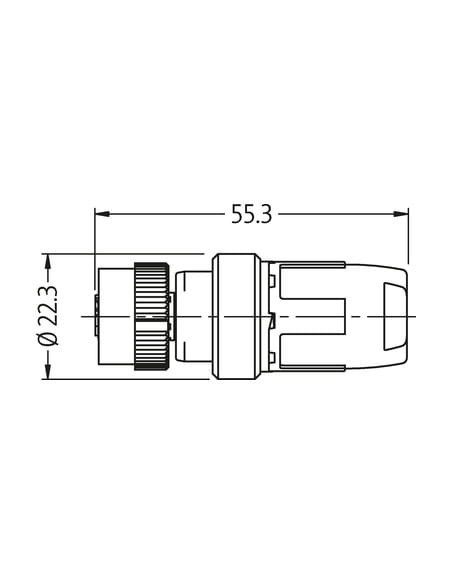

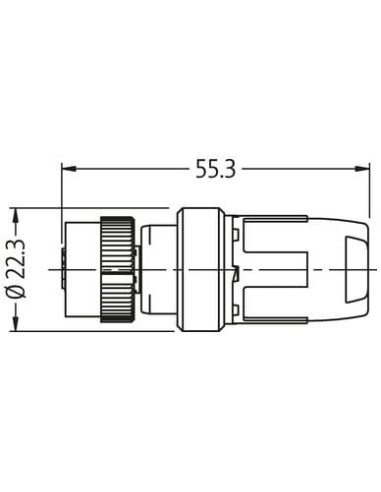

- Średnica: 22,3 mm
- Długość: 55,3 mm
- Maksymalny prąd: 4 A na styk
- Maksymalne napięcie robocze: 250 V AC/DC
Złącze MQ12 – pewność i wygoda użytkowania
Wtyczka MQ12 została wyposażona w skuteczne zabezpieczenia przed przypadkowym poluzowaniem lub rozłączeniem, które są wymagane w aplikacjach przemysłowych. Ułatwienia montażowe, takie jak odpowiedni zakres średnicy izolacji i zalecenia dotyczące minimalnego promienia gięcia przewodów, zapewniają szybki i bezproblemowy montaż z zachowaniem klasy szczelności IP67.
Typowe zastosowania wtyczki MQ12 w instalacjach przemysłowych
Dzięki kompaktowej budowie i uniwersalności złącze doskonale nadaje się do zastosowań:
- W skrzynkach rozdzielczych i szafach sterowniczych
- W urządzeniach pomiarowych i wykonawczych
- W systemach kontroli procesów technologicznych
Montaż i bezpieczeństwo użytkowania złącza MQ12
Wtyczka MQ12 wyposażona jest w dodatkowe zabezpieczenia, które zapewniają stabilność połączenia, nawet w przypadku silnych wibracji czy obciążeń mechanicznych. Rekomenduje się stosowanie odpowiednich środków montażowych, takich jak opaski kablowe, w celu dodatkowego odciążenia kabla.
