Dostępny
Męski 90°
M8, 4-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 34,5 mm |
| Szerokość | 18,5 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

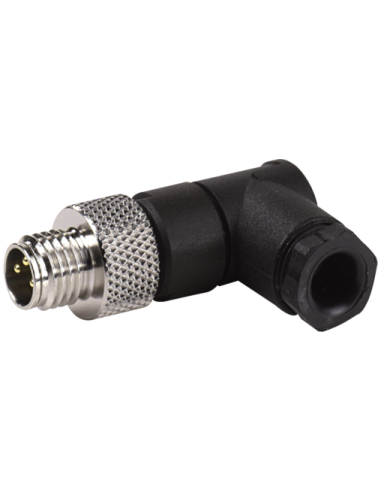

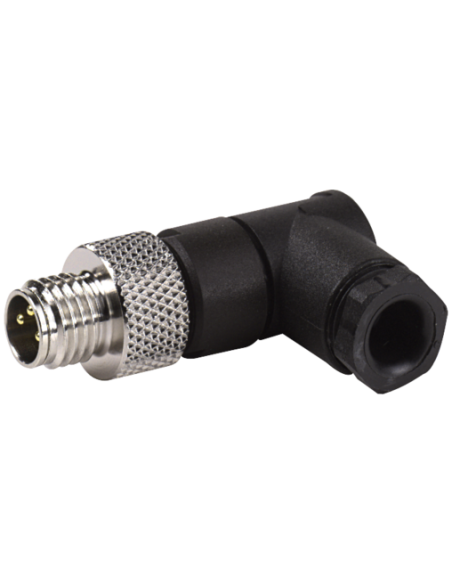

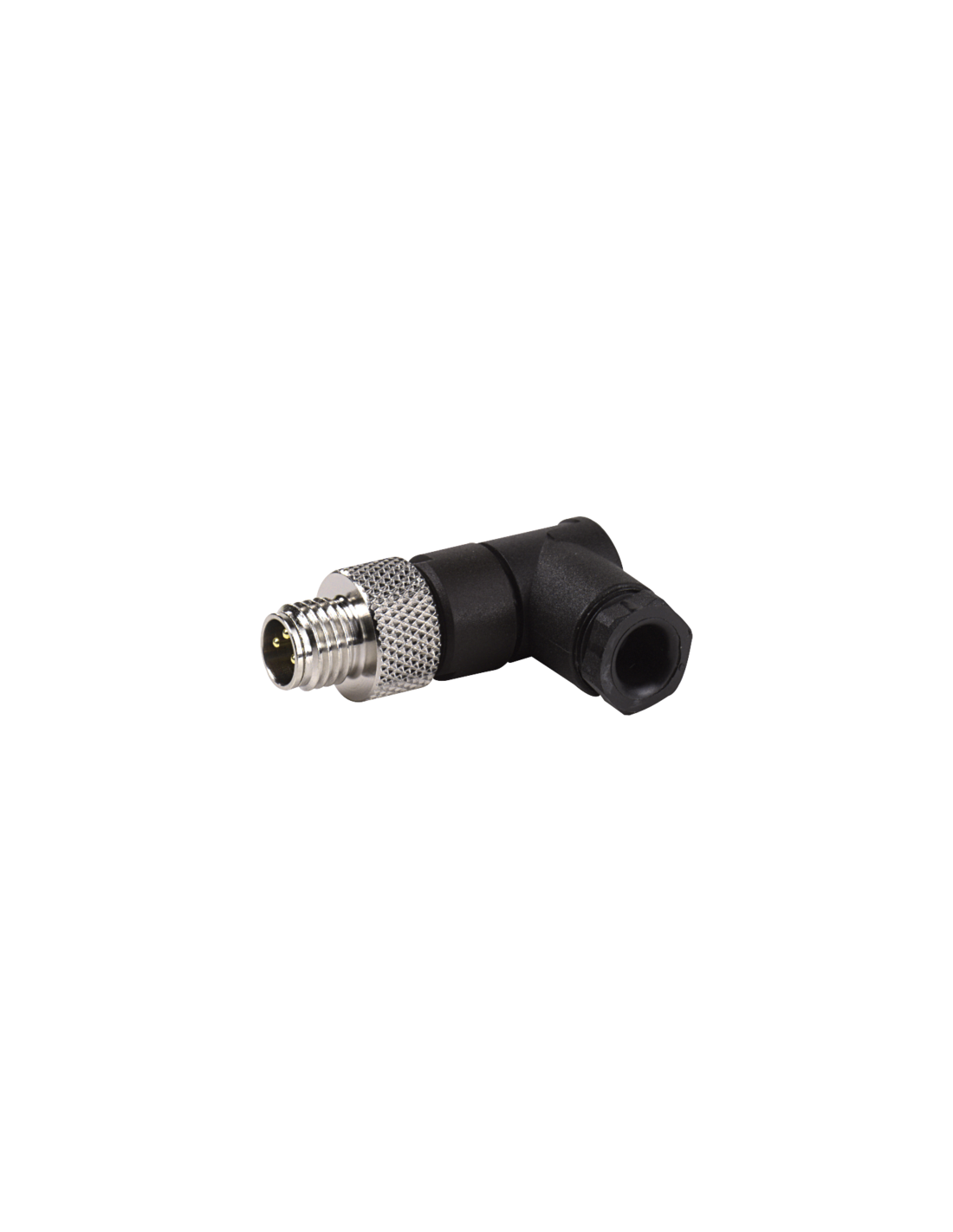

Wtyczka M8 męska, kątowa, 4-polowa do lutowania – profesjonalne połączenie przemysłowe
Wtyczka M8 męska, kątowa, 4-polowa o kodzie produktu 7000-08461-0000000 to niezawodny element połączeniowy dedykowany do zastosowań w przemyśle oraz automatyce. Produkt został zaprojektowany z myślą o szybkiej i trwałej instalacji, gdzie wymagana jest odporność na trudne warunki otoczenia oraz precyzyjne połączenie sygnałowe lub zasilające.
Zastosowania wtyczki M8 męskiej 4-polowej 90°
Wtyczka M8 męska, kątowa, 4-polowa znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Czujnikach i systemach pomiarowych
- Maszynach produkcyjnych
- Technice transportowej
- Robotyce i systemach sterowania
Dzięki uniwersalności, kompaktowym wymiarom oraz kątowej konstrukcji 90°, to rozwiązanie sprawdza się wszędzie tam, gdzie przestrzeń montażowa jest ograniczona, a wymagane jest pewne połączenie.
Zalety i cechy konstrukcyjne wtyczki M8 męskiej, kątowej
- Kątowa konstrukcja 90° – idealna do instalacji w trudno dostępnych miejscach
- 4 piny z biegunami lutowniczymi – umożliwiają łatwy i trwały montaż przewodów
- Przekrój przewodu do 0,25 mm² – obsługuje typowe sygnały i niskonapięciowe zasilanie
- Wysoki stopień ochrony IP67 – zapewnia szczelność oraz zabezpieczenie przed pyłem i wilgocią, co umożliwia zastosowanie również w środowiskach przemysłowych narażonych na czynniki zewnętrzne
- Maksymalny prąd roboczy do 4 A na styk oraz możliwość pracy zarówno z napięciem AC, jak i DC do 30 V
- Solidna obudowa – gwarantuje długotrwałą odporność na uszkodzenia mechaniczne i drgania
Typowe możliwości montażowe oraz użytkowe
Wtyczka M8 męska, kątowa, 4-polowa umożliwia wykonanie pewnych połączeń w układach automatyki lub sterowania. Montaż odbywa się metodą lutowania, co zapewnia stabilność i niezawodność w przesyle sygnałów oraz zasilania. Dodatkowym atutem jest możliwość wychodzenia przewodu w 4 kierunkach, co znacznie upraszcza prowadzenie instalacji w szafach sterowniczych i przy maszynach.
Warunki użytkowania i niezawodność
Zakres temperatur pracy od -25°C do 85°C oraz wytrzymałość mechaniczna sprawiają, że wtyczka doskonale sprawdza się w trudnych warunkach przemysłowych. Wysoki standard szczelności gwarantuje bezproblemowe użytkowanie nawet w środowiskach narażonych na zachlapanie lub pył.
Odpowiednie rozwiązania w zakresie zabezpieczenia przed zginaniem przewodów i odciążeniem mechanicznym pozwalają na długoletnią i bezawaryjną eksploatację.

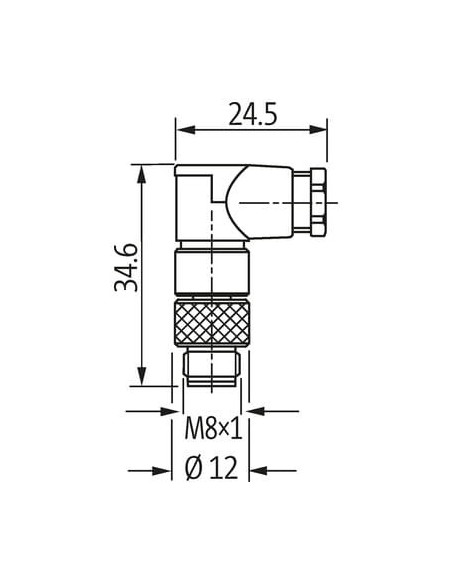

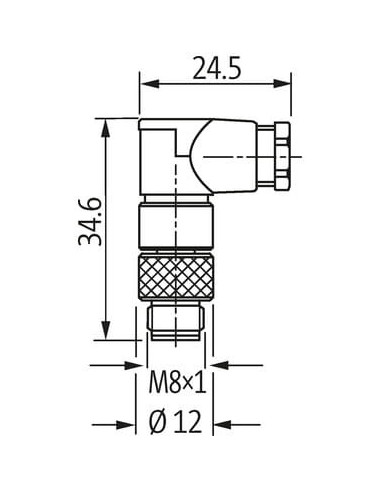

Schematy oraz wymiary produktu

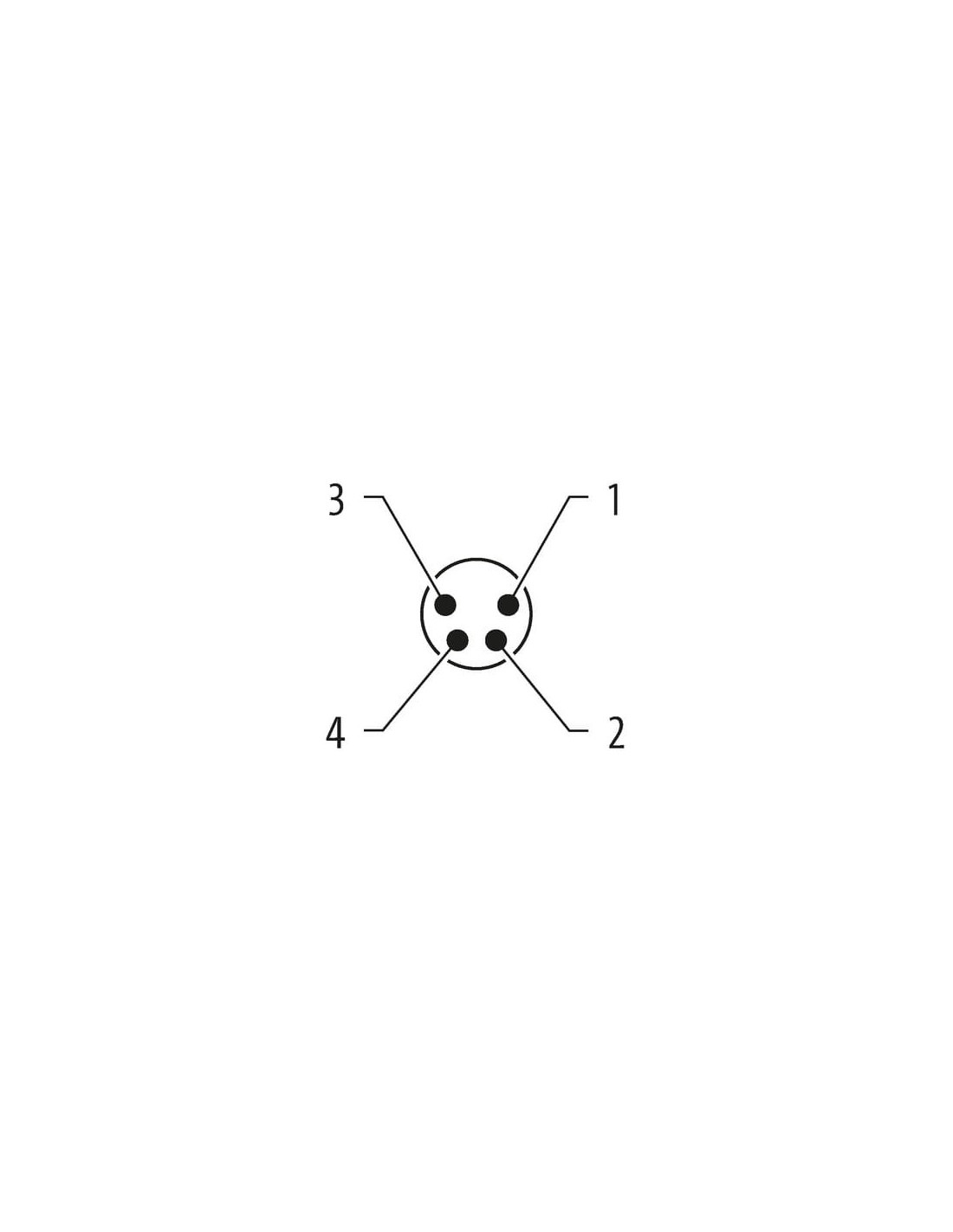

W opisie produktu znajdują się również czytelne schematy elektryczne (czteropolowa numeracja styków) oraz szczegółowy rysunek techniczny, które wspomagają poprawny montaż oraz integrację z istniejącą infrastrukturą elektryczną.
