Dostępny
Ethernet CAT5
Męski prosty
M12, 4-piny
Kodowanie D
ekranowany
Przyłącze sprężynowe push-lock
Zakres mocowania (Ø kabla): 4...8 mm
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Bronze |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze DC (UL) | 60 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Bronze |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

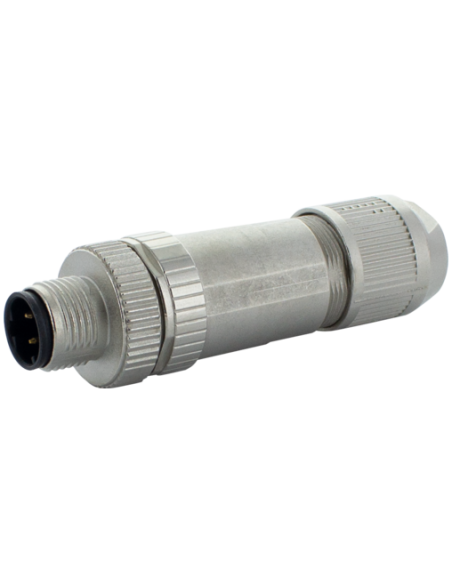

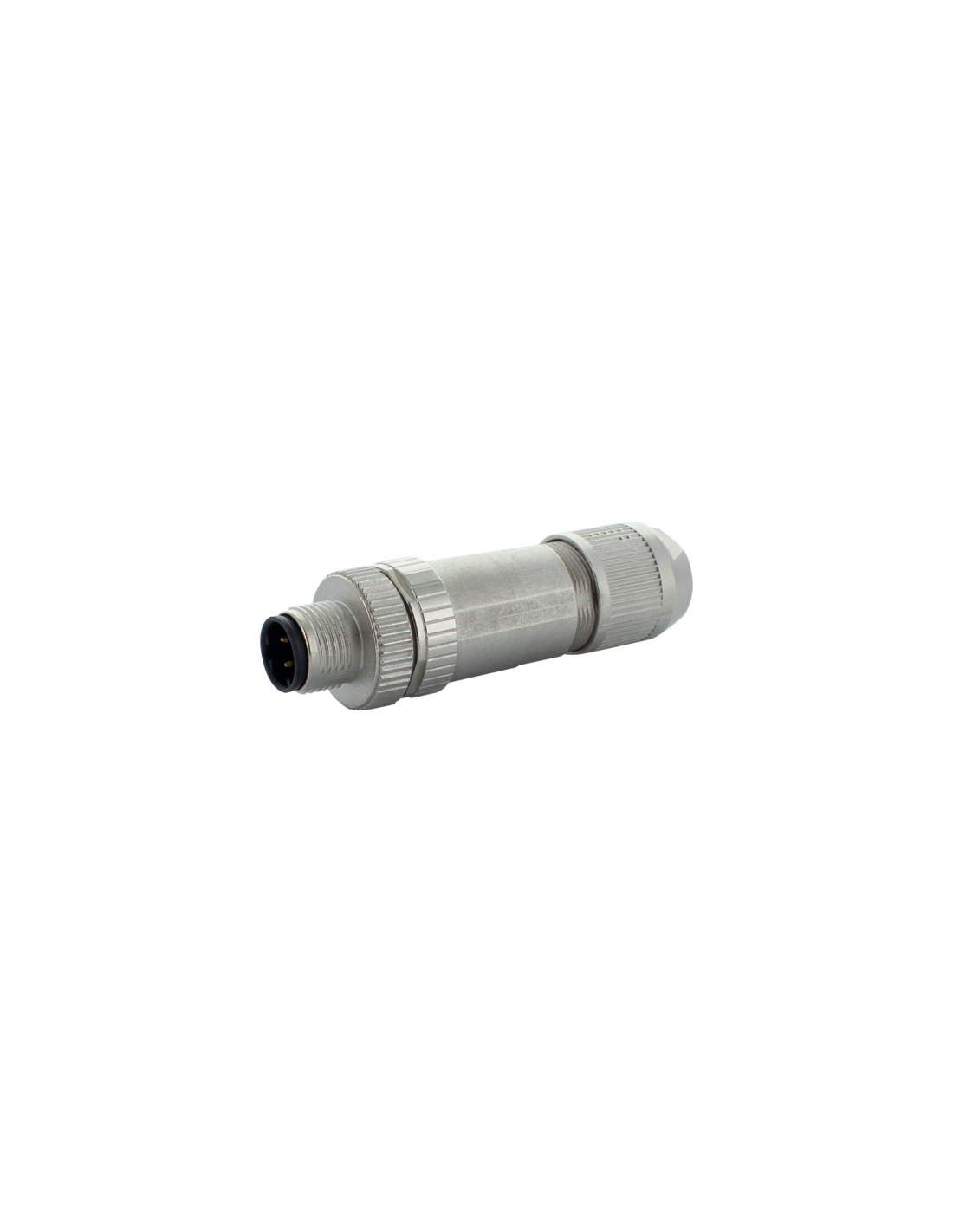

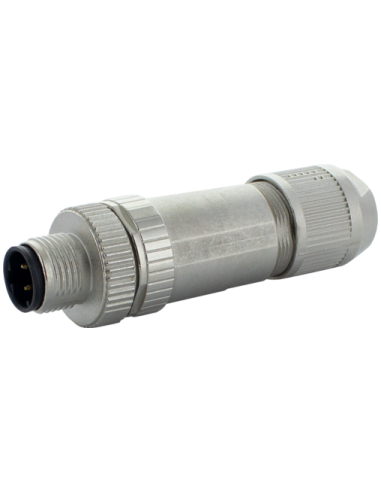

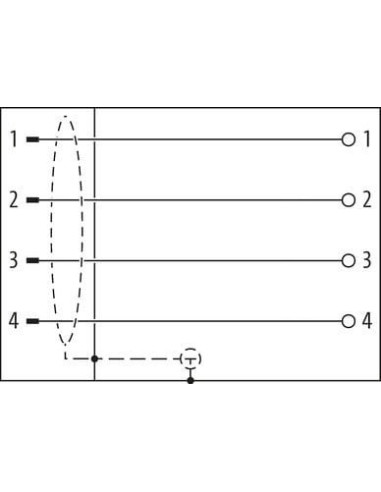

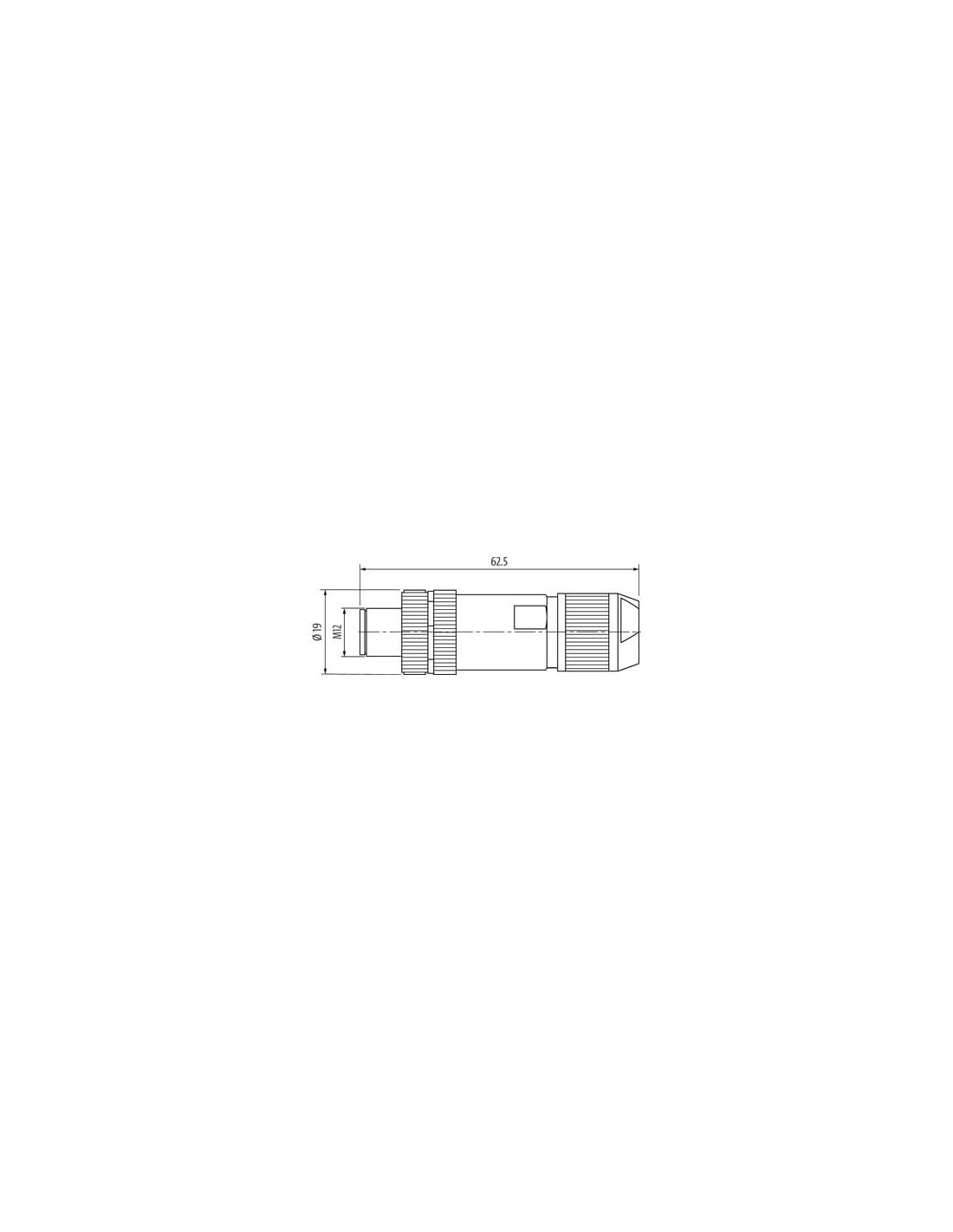

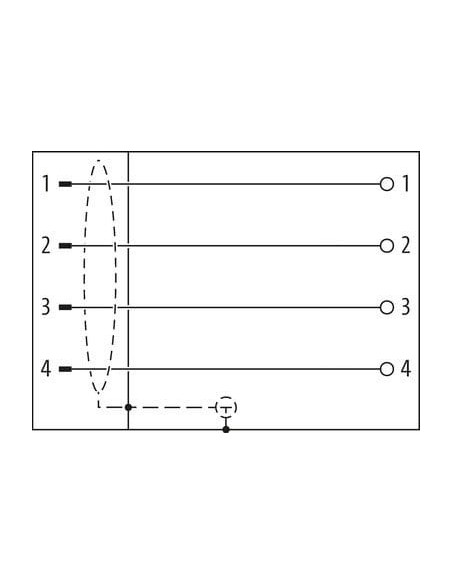

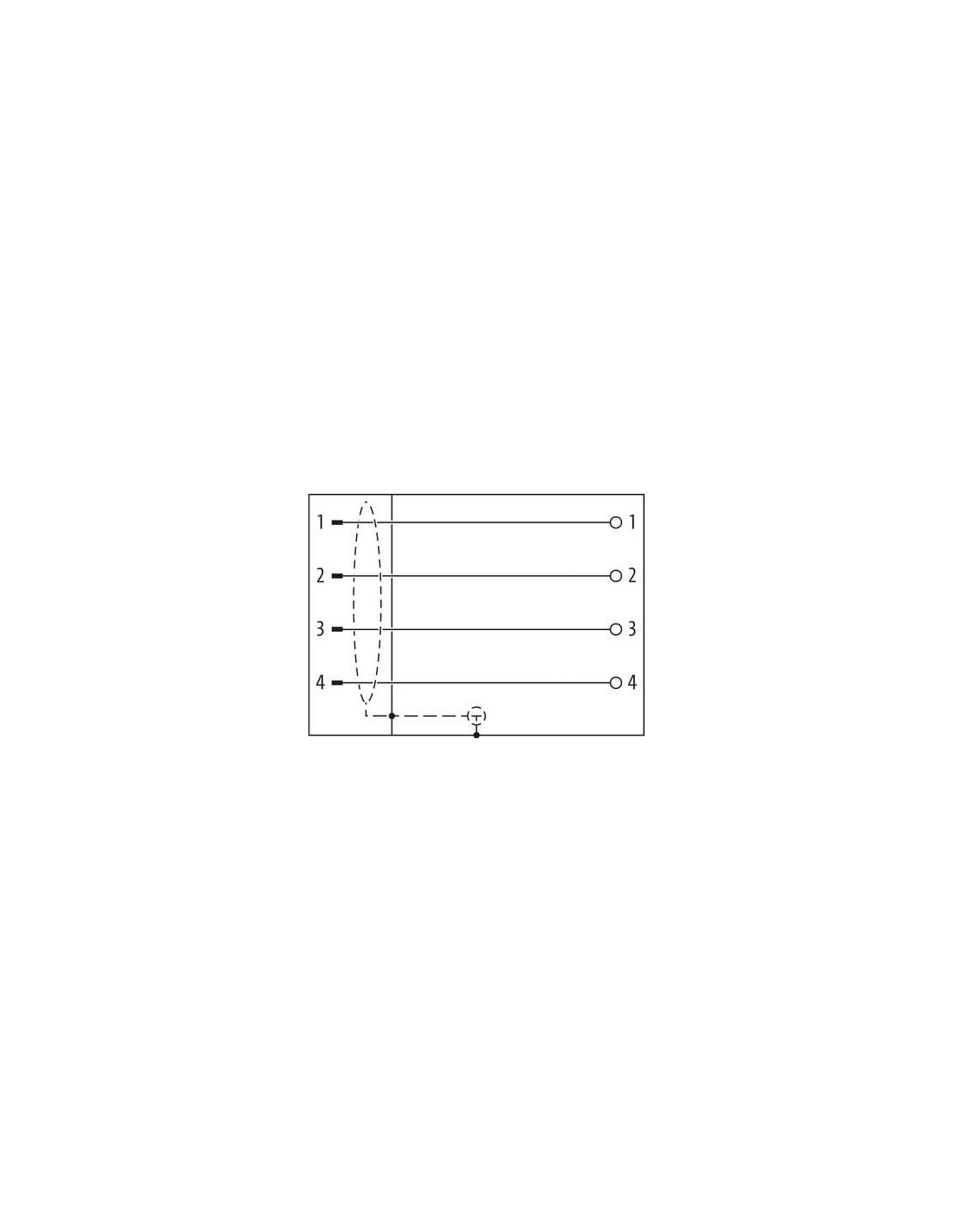

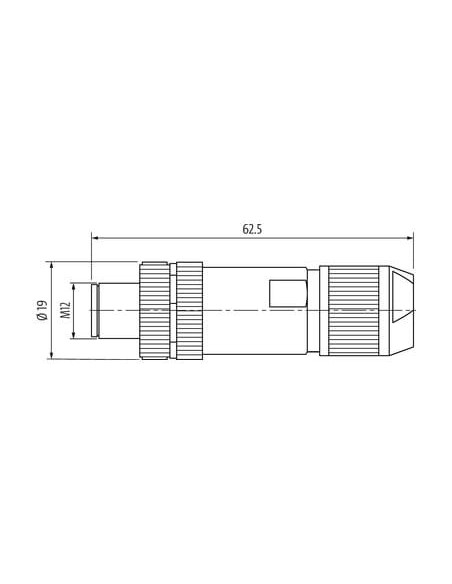

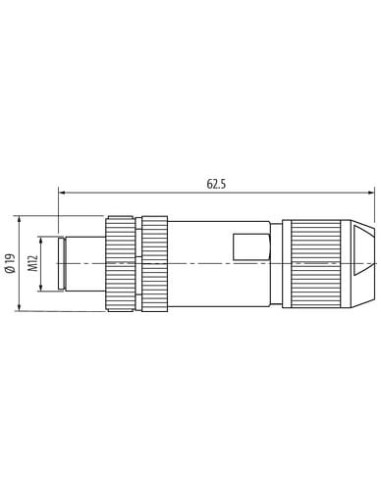

Złącze Ethernet M12 męskie proste z kodowaniem D – 4 piny, złącze sprężynowe push-lock
M12 męskie proste złącze z kodowaniem D i przyłączem push-lock to wysokiej jakości komponent przeznaczony do przemysłowych instalacji sieciowych Ethernet. Produkt jest dedykowany do przewodów o średnicy 4–8 mm, zapewniając pewne i szybkie połączenie dzięki technologii sprężynowego przyłącza push-lock. Konstrukcja oparta na normie DIN EN 61076-2-101 (M12) umożliwia zastosowanie w wymagających warunkach, gwarantując pełną kompatybilność z systemami automatyki, sieciami Ethernet, Profinet, Modbus TCP, EtherCAT, Sercos, Ethernet/IP oraz wieloma innymi systemami opartymi na protokole Ethernet.
Wytrzymałość i odpowiednie parametry techniczne dla przemysłu
Obudowa z wytrzymałego cynkowego odlewu ciśnieniowego oraz wysoki stopień ochrony IP65/IP67 zapewniają skuteczną ochronę przed pyłem i wilgocią, co umożliwia montaż w trudnych warunkach przemysłowych oraz na automatycznych liniach produkcyjnych. Złącze M12 4-piny kod D jest ekranowane, co gwarantuje stabilne parametry transmisji sygnału oraz wysoką odporność na zakłócenia elektromagnetyczne, typowe dla hal produkcyjnych.
Typowe zastosowania złącza M12 Ethernet kod D
- Automatyka przemysłowa – budowa instalacji sterujących maszynami, czujnikami oraz systemami wizualizacji i diagnostyki.
- Sieci Ethernet w systemach transportowych, w rozdzielniach, inteligentnych budynkach oraz magazynach.
- Systemy robotyki oraz linie produkcyjne wymagające niezawodnych i odpornych na wibracje połączeń komunikacyjnych.
- Połączenia urządzeń sieciowych w warunkach narażonych na wilgoć, kurz oraz zmienne temperatury.
Najważniejsze cechy produktu i zalety użytkowe
- Prosta i szybka instalacja dzięki sprężynowemu połączeniu push-lock – bez konieczności używania specjalistycznych narzędzi.
- Wysoka wydajność transmisji – zgodność z CAT5 oraz szybkość przesyłu do 100 MBit/s umożliwiają zastosowanie w nowoczesnych systemach komunikacyjnych.
- Odporność na czynniki zewnętrzne – szeroki zakres temperatur pracy (-40°C do +85°C), klasa niepalności UL94: V-0 oraz odporność na zanieczyszczenia (stopień 3).
- Trwałość mechaniczna – minimalna liczba cykli wtykowych: 100, blokada zabezpieczająca przed wstrząsami oraz solidna konstrukcja mechaniczna.
- Bezpieczeństwo połączenia – pozłacane styki i niklowana powłoka blokady zapewniają niezawodność kontaktu oraz długą żywotność w wymagających warunkach.
Wymogi montażowe i praktyczne wskazówki
Podczas instalacji zaleca się stosowanie odpowiedniego odciążenia przewodu, na przykład za pomocą opasek kablowych, co pozwoli uniknąć uszkodzeń mechanicznych oraz zagrożeń dla szczelności IP. Szczególną uwagę należy również zwrócić na dopuszczalne promienie gięcia przewodu, aby nie obniżyć klasy ochrony IP.
M12 męski 4-piny kod D – idealny do przemysłowych sieci Ethernet i Profinet
Złącze M12 z kodowaniem D to uniwersalne rozwiązanie dla szerokiego zakresu aplikacji przemysłowych, które zapewnia stabilność połączenia, bezpieczeństwo transmisji oraz łatwość montażu. Dzięki solidnej konstrukcji, wysokiej odporności na czynniki środowiskowe oraz zgodności z najważniejszymi standardami, spełni oczekiwania branży automatyki, logistyki, transportu oraz budowy maszyn.
