Customized printing and packaging
Żeński proste
M12, 5-piny
Zacisk śrubowy
Przekrój złącza
max. 0.75 mm²
Proszę zastosować tulejkę.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| odpowiedni do peszli (Ø wewnętrzna) | 6 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

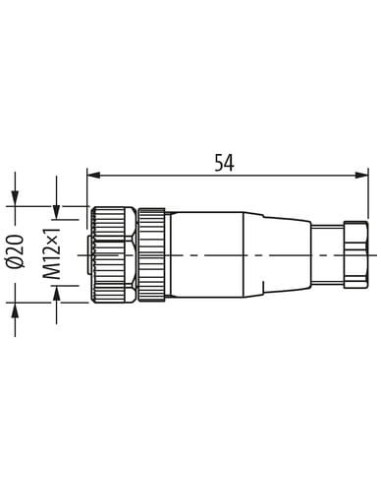

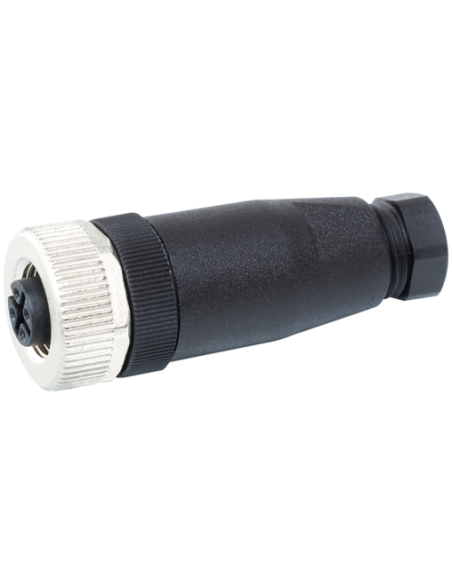

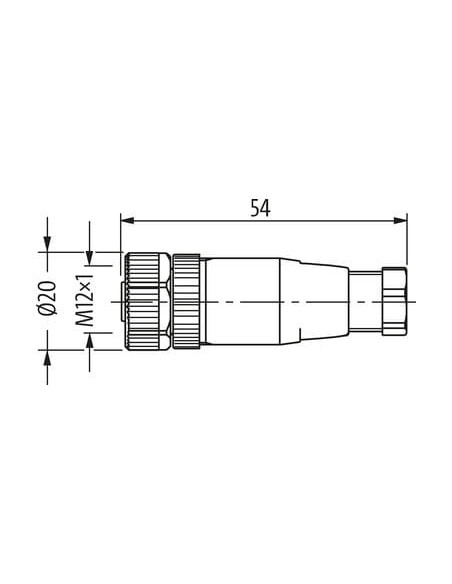

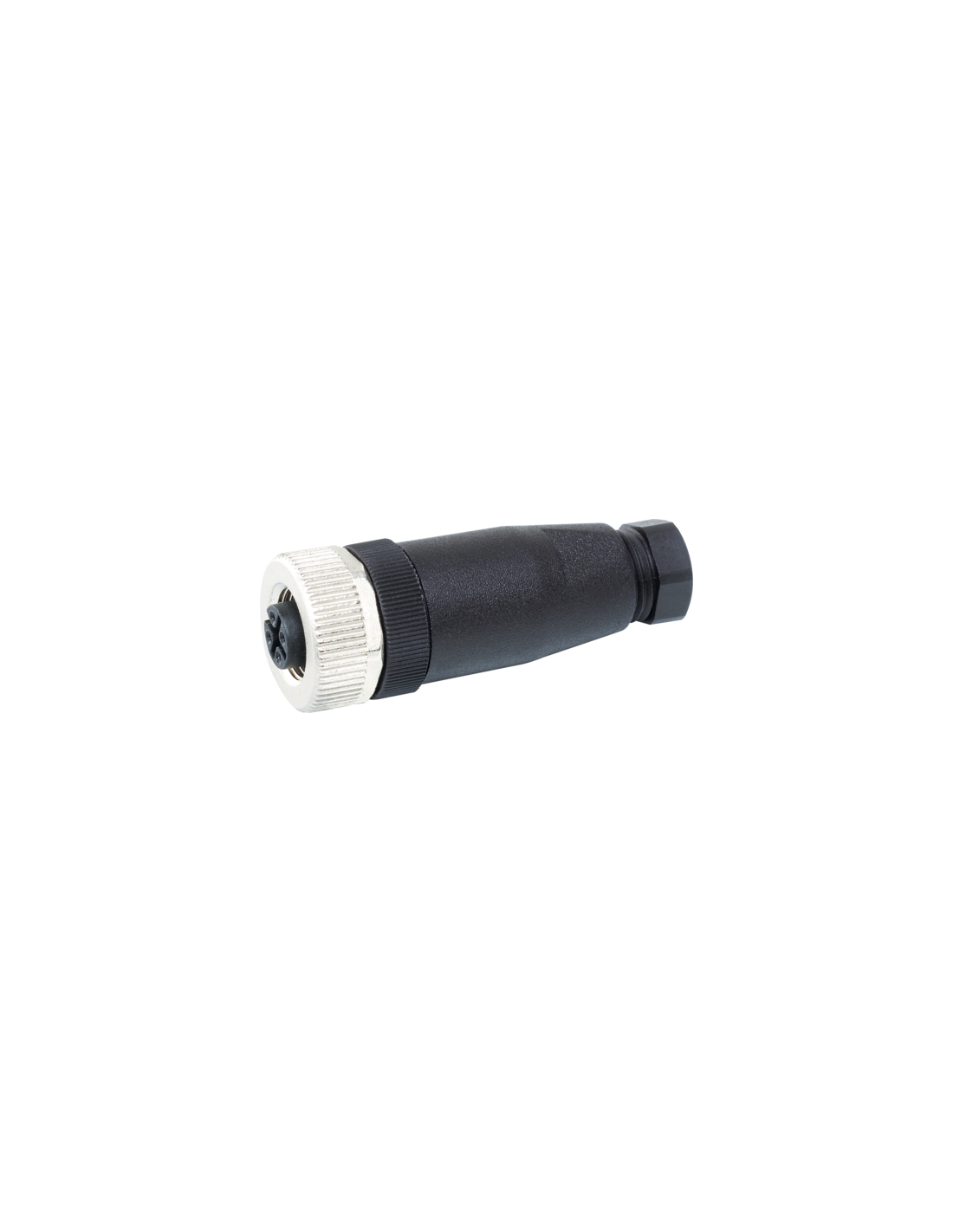

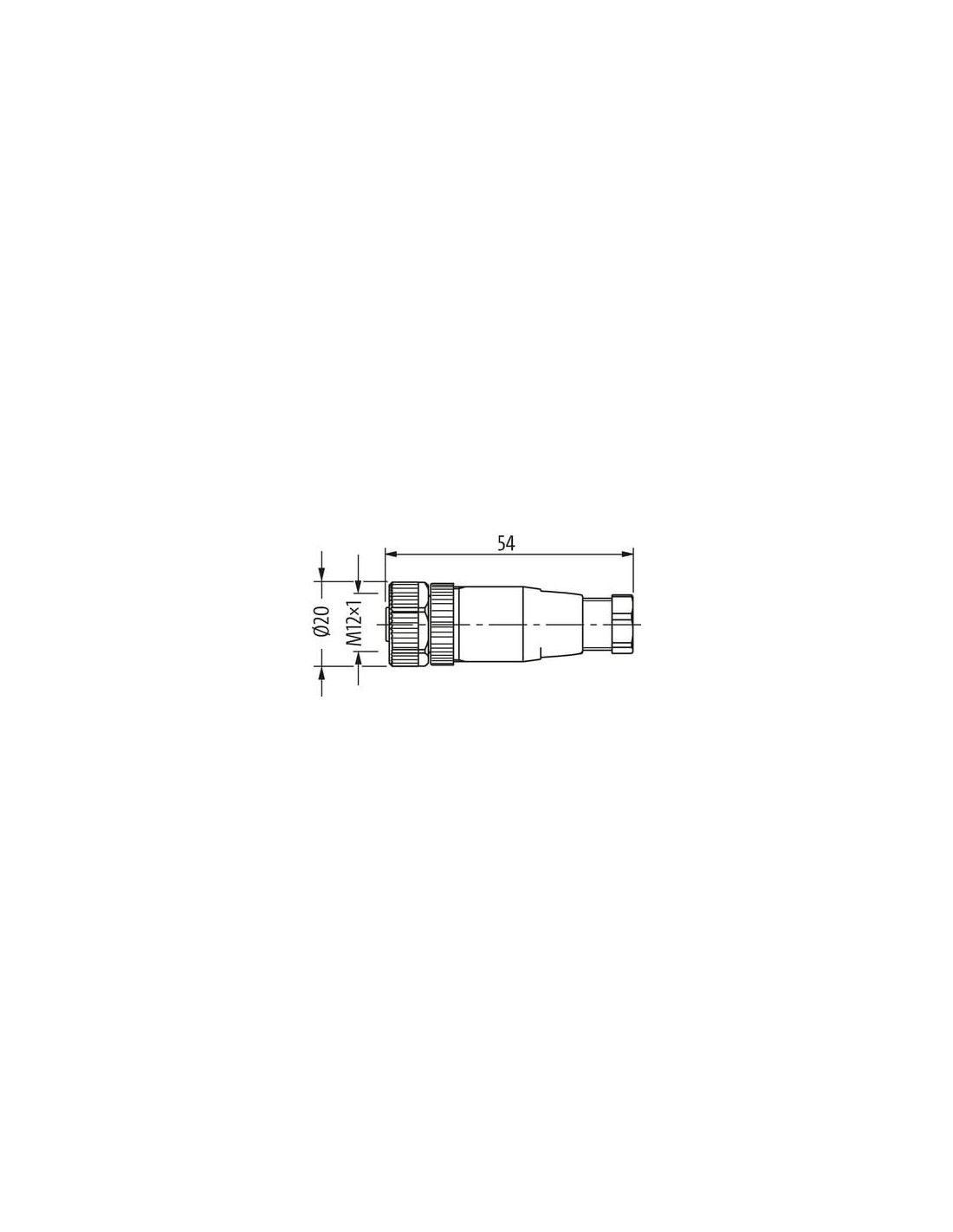

Złącze żeńskie M12 0° do montażu w terenie – 5-pinowe, śrubowe, kod A
Złącze żeńskie M12 0° do montażu w terenie o kodzie produktu 7356-12961-0000000 to uniwersalny i wytrzymały komponent wykorzystywany w przemysłowych instalacjach automatyki oraz aplikacjach wymagających niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach środowiskowych.
Precyzyjnie wykonana konstrukcja typu M12 z 5-pinowym zaciskiem śrubowym umożliwia szybkie i trwałe podłączenie przewodów o przekroju do 0,75 mm². Złącze wyposażone jest w powłokę styku ze stopu miedzi, co zapewnia wysoką przewodność elektryczną oraz odporność na korozję.
Najważniejsze cechy i zalety złącza przemysłowego M12 5-pin
- Stopień ochrony IP67 – zapewnia wysoką szczelność przed wnikaniem wody i pyłu, co czyni je idealnym do pracy w trudnych warunkach przemysłowych.
- Zabezpieczenie przeciwwstrząsowe – gwarancja stabilnego połączenia nawet w warunkach wibracji i drgań.
- Szeroki zakres temperatur pracy od -40°C do 85°C – możliwość stosowania zarówno w chłodniach, jak i w środowiskach o podwyższonej temperaturze.
- Obudowa z PA oraz uszczelka z FKM – połączenie trwałości, odporności na agresywne media oraz uszkodzenia mechaniczne.
- Montaż śrubowy i wygodna obsługa – instalacja bez potrzeby specjalistycznych narzędzi.
- Kodowanie typu A – uniwersalność w aplikacjach automatyki przemysłowej, kompatybilność z popularnymi standardami.
Zastosowanie i możliwości wykorzystania złączy M12 w automatyce
Złącza M12 są szeroko wykorzystywane w:
- systemach sterowania i czujników w automatyce przemysłowej,
- aplikacjach robotyki,
- urządzeniach transportu, magazynowania i logistyki,
- inżynierii mechanicznej,
- instalacjach zewnętrznych narażonych na niekorzystne warunki atmosferyczne,
- modułach rozdzielczych oraz rozgałęźnikach sygnałowych w szafach sterowniczych.
Złącze żeńskie M12 zapewnia szybkie i niezawodne połączenie w aplikacjach, gdzie liczy się odporność na drgania, pył oraz wilgoć. Dzięki zastosowaniu gwintu M12 x 1 i powłoce niklowanej, urządzenie jest odporne na uszkodzenia mechaniczne oraz korozję, co gwarantuje wieloletnią trwałość eksploatacyjną.
Dlaczego warto wybrać złącze żeńskie M12 do zastosowań przemysłowych?
Złącze M12 5-pin żeńskie to profesjonalne rozwiązanie dla kluczowych elementów infrastruktury automatyki, wymagających stabilnego połączenia elektrycznego w zróżnicowanych warunkach pracy. Produkt spełnia normę DIN EN 61076-2-101, co pozwala na jego stosowanie w standaryzowanych systemach automatycznego przesyłu sygnałów i zasilania.
