MQ15 X-Power
Żeński proste
samozłączne
Montaż wg INA 7000-P8541-0000000
Styki potrzebne dodatkowo do montażu nie należą do zakresu dostawy.
Stosować można zarówno styki zaciskane 1,5 mm² (7000-P8912-0000000), jak i 2,5 mm² (7000-P8914-0000000), zależnie od wybranego kabla.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |

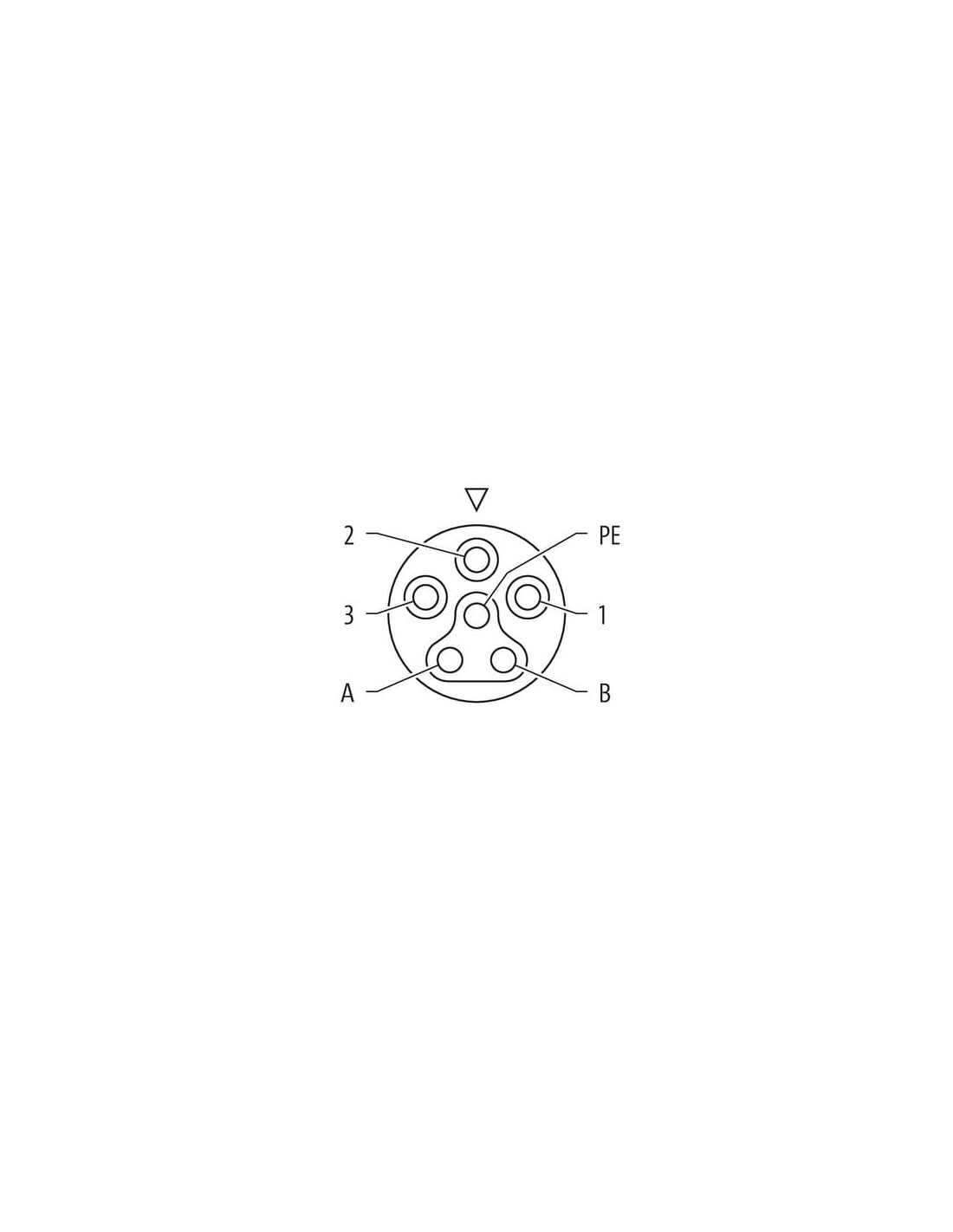

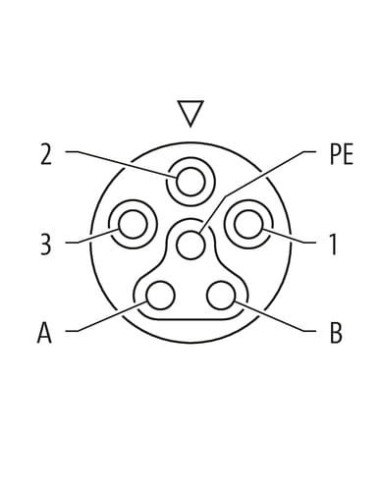

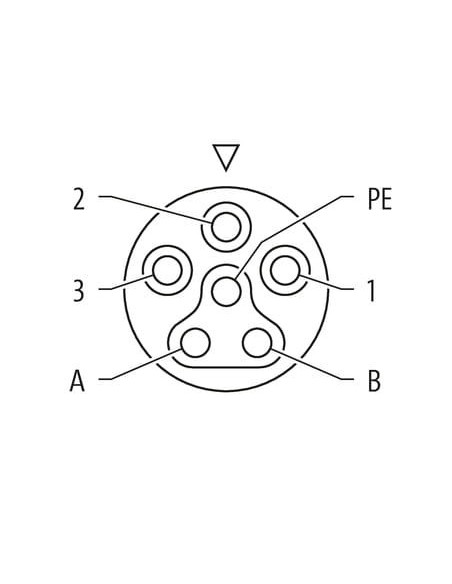

| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,37 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 13 mm |
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

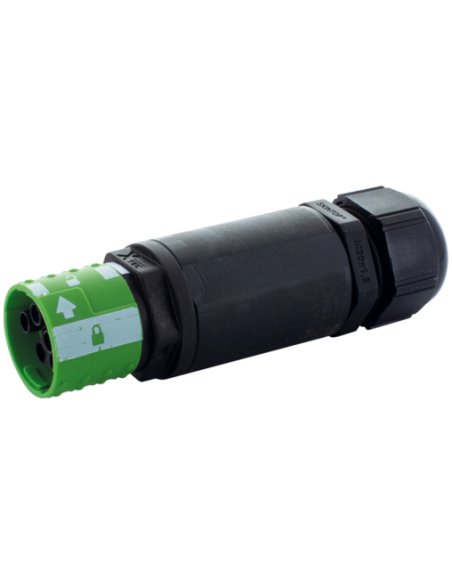

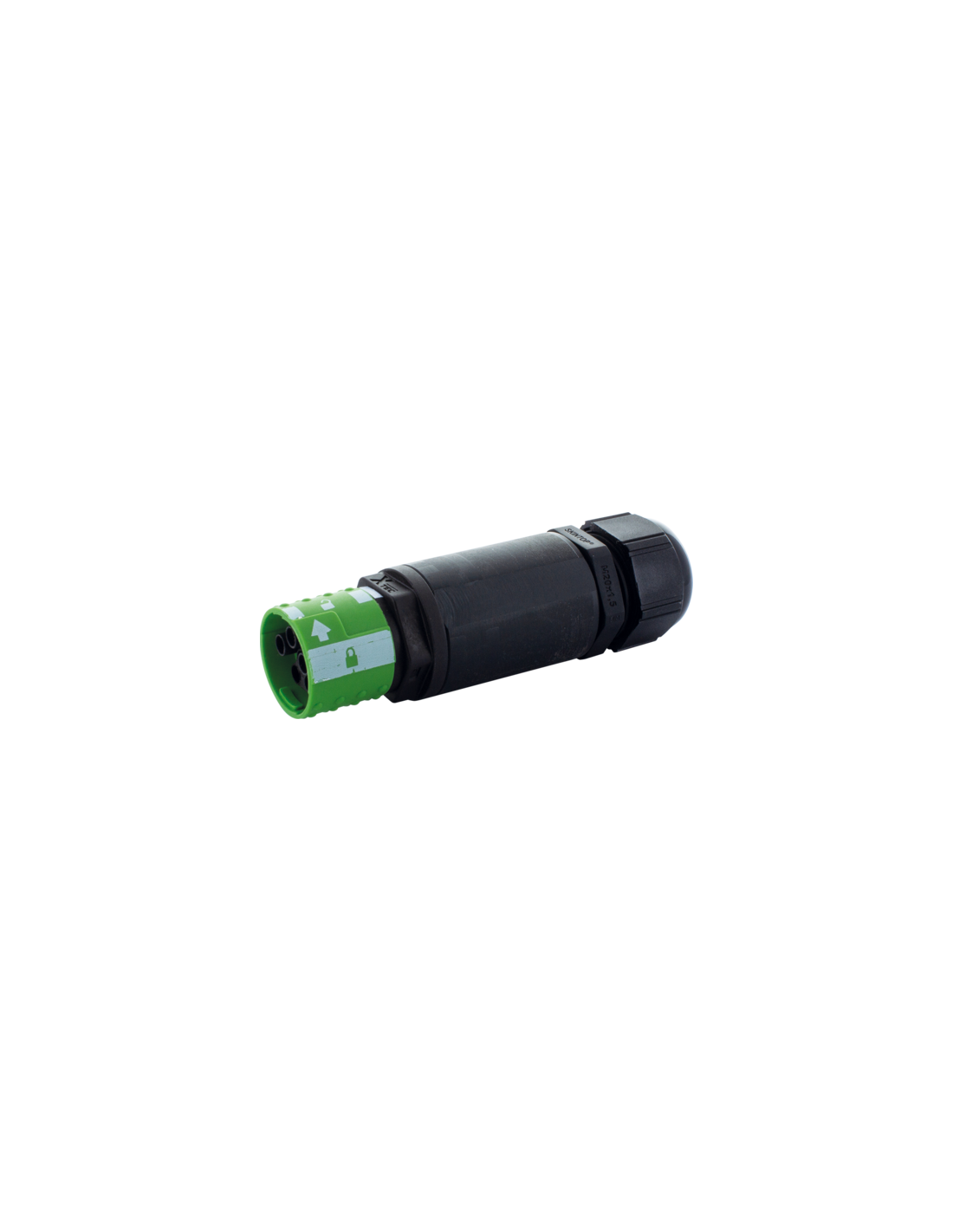

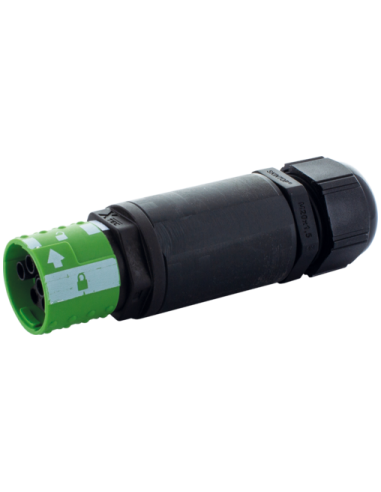

Wtyczka MQ15-X-Power żeńska prosta 6-13 mm – wysokojakościowe złącze przemysłowe
Wtyczka MQ15-X-Power żeńska prosta 7000-P8541-0000000 to solidne i uniwersalne rozwiązanie dedykowane wymagającym aplikacjom przemysłowym, w których kluczowa jest niezawodność połączenia oraz wysoka odporność na czynniki zewnętrzne. Wtyczka jest przeznaczona do łączenia przewodów o średnicy od 6 do 13 mm, oferując elastyczność montażu oraz dopasowanie do szerokiej gamy zastosowań.
Zalety i główne cechy wtyczki MQ15-X-Power
- Wytrzymała i lekka obudowa z tworzywa sztucznego (PA) o wysokiej odporności chemicznej i na oleje.
- Stopień ochrony IP67 – skuteczna ochrona przed pyłem i wilgocią, co umożliwia stosowanie w trudnych warunkach środowiskowych.
- Bagnetowe zamknięcie pozwala na szybkie i bezpieczne łączenie oraz odłączanie przewodów.
- Złącze wyposażone w 6 biegunów, co zapewnia uniwersalne zastosowanie, m.in. do zasilania, sygnałów przemysłowych i sterowania.
- Obsługa przewodów o przekroju od 0,37 do 2,5 mm² – kompatybilność z szeroką gamą kabli przemysłowych.
Zastosowanie wtyczki MQ15-X-Power w przemyśle
Wtyczka MQ15-X-Power sprawdzi się wszędzie tam, gdzie niezbędna jest wysoka niezawodność połączeń elektrycznych. Typowe zastosowania obejmują:
- Automatyka przemysłowa, linie produkcyjne i maszyny CNC
- Systemy sterowania silników elektrycznych oraz rozdzielnie energetyczne
- Instalacje zasilające urządzenia przemysłowe i roboty przemysłowe
- Aplikacje wymagające wysokich prądów roboczych oraz odporności na warunki środowiskowe
Bezpieczeństwo i wygoda instalacji
Wysoki stopień ochrony przewodów zapewnia nie tylko szczelność, ale także wytrzymałość mechaniczną. Bagnetowe złącze gwarantuje szybkie i stabilne połączenie, nawet przy częstych operacjach rozłączania. Produkt wyposażony jest w odporne na uszkodzenia mechanizmy blokujące, skutecznie minimalizując ryzyko przypadkowego rozłączenia.
Komfort pracy i trwałość użytkowania
Ergonomiczna konstrukcja ułatwia montaż w trudno dostępnych miejscach, a zastosowanie szerokiej gamy przekrojów kabli przekłada się na uniwersalność zastosowania. Wysoka jakość materiałów gwarantuje odporność na zużycie, korozję oraz wpływ czynników atmosferycznych. Wtyczka MQ15-X-Power zapewnia długotrwałą i bezawaryjną eksploatację.
Podsumowanie – rozwiązania do najbardziej wymagających zastosowań
MQ15-X-Power żeńska, prosta, 7000-P8541-0000000 to złącze skierowane do użytkowników oczekujących maksymalnej niezawodności, szczelności oraz wygody instalacji. Szeroki wachlarz możliwości montażu, szybkie podłączanie oraz wytrzymałość gwarantują zastosowanie w najbardziej wymagających systemach automatyki i energetyki.
