M12 F&B Pro
Męski prosty
5-piny
Zaciski śrubowe
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

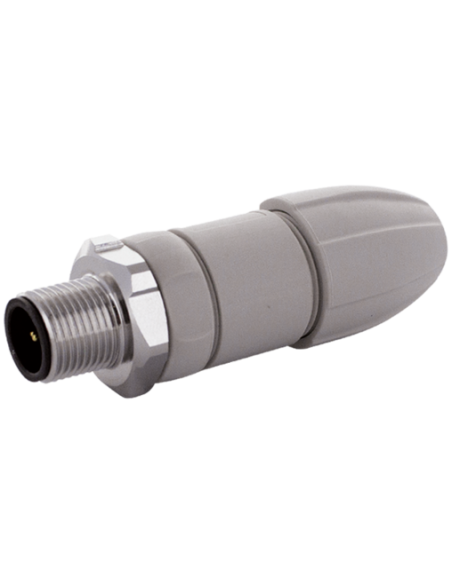

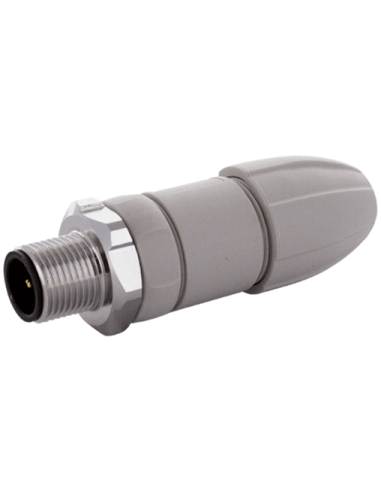

Wtyczka M12 5-pinowa męska prosta – niezawodne połączenie w przemyśle
Wtyczka M12 5-pinowa męska, model 7024-12721-0000000, to wysokiej jakości złącze elektryczne przeznaczone do wymagających aplikacji automatyki przemysłowej, maszynowej oraz urządzeń kontrolno-pomiarowych. Dzięki standardowi M12, złącze zapewnia niezawodność i kompatybilność z wieloma urządzeniami przemysłowymi.
Zalety wtyczki M12 5-pinowej – łatwy i trwały montaż
Zastosowanie zacisków śrubowych umożliwia szybkie i pewne podłączanie przewodów o przekroju od 0,25 do 1 mm², bez konieczności lutowania ani stosowania specjalistycznych narzędzi. Prosta, męska konstrukcja z gwintem M12 x 1 ułatwia montaż i zapewnia szczelność połączenia nawet w trudnych warunkach przemysłowych.
Wysokie klasy ochrony (IP65, IP67, IP68, IP69K) pozwalają na stosowanie wtyczki w środowiskach o podwyższonej wilgotności, w obecności kurzu, olejów czy innych agresywnych mediów, co czyni ją bardzo uniwersalnym komponentem w systemach automatyki.
Typowe zastosowania wtyczki M12 5-pinowej
- Instalacje automatyki przemysłowej, w tym czujniki i siłowniki.
- Przemysł maszynowy – połączenia w szafach sterowniczych i urządzeniach pomiarowych.
- Systemy transportowe i logistyczne.
- Technika procesowa – urządzenia narażone na czynniki atmosferyczne oraz agresywne środowisko.
- Systemy sterowania i bezpieczeństwa maszyn.
Budowa i materiały – trwałość i niezawodność
Obudowa wykonana z PA zapewnia odporność na uszkodzenia mechaniczne oraz czynniki chemiczne, a uszczelka z EPDM gwarantuje długotrwałą szczelność złącza. Elementy blokujące wykonano ze stali nierdzewnej, co zwiększa odporność na korozję.
Bezpieczna i wygodna instalacja
Złącze wyposażone jest w ergonomiczny kształt, który gwarantuje wygodny montaż oraz moment dokręcania 0,6 Nm, co umożliwia stabilne i pewne połączenie. Możliwość zastosowania rozwiązania odciążającego przewód (np. opaski kablowe) zapewnia ochronę przed obciążeniami mechanicznymi i wydłuża żywotność połączenia.
Dopuszczalny zakres temperatur roboczych od -25°C do 100°C umożliwia bezpieczną pracę w szerokim spektrum środowisk przemysłowych.
M12 5-polowa – uniwersalność połączeń elektrycznych
Wtyczka umożliwia realizację uniwersalnych połączeń 5-przewodowych, co sprawia, że znajduje zastosowanie zarówno w prostych, jak i złożonych systemach zasilania i przesyłu sygnałów.

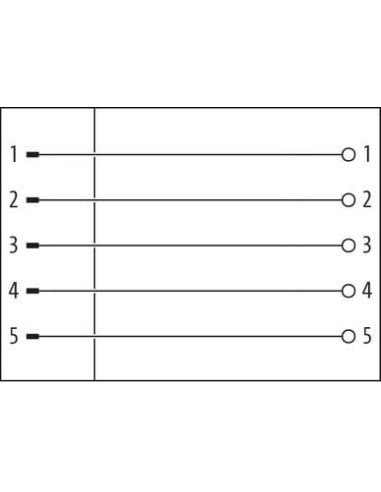

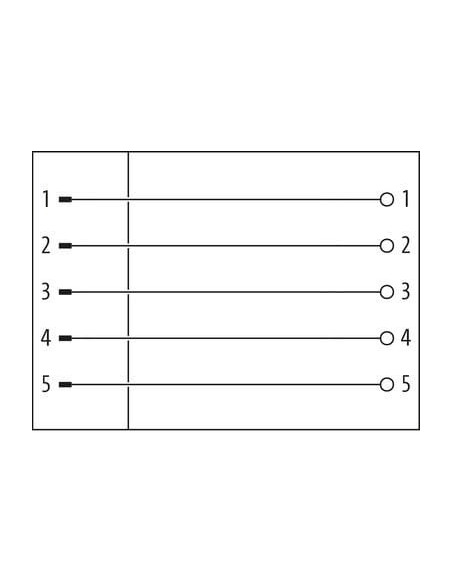

- Wyraźne oznaczenie pinów ułatwia prawidłowe podłączenie.

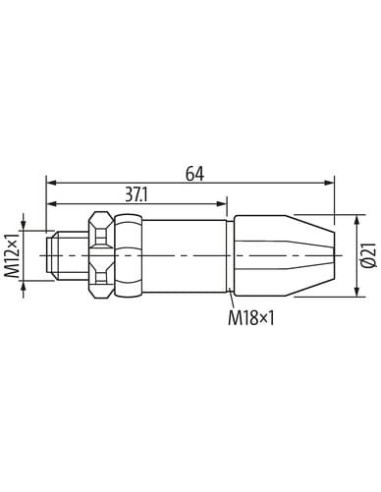

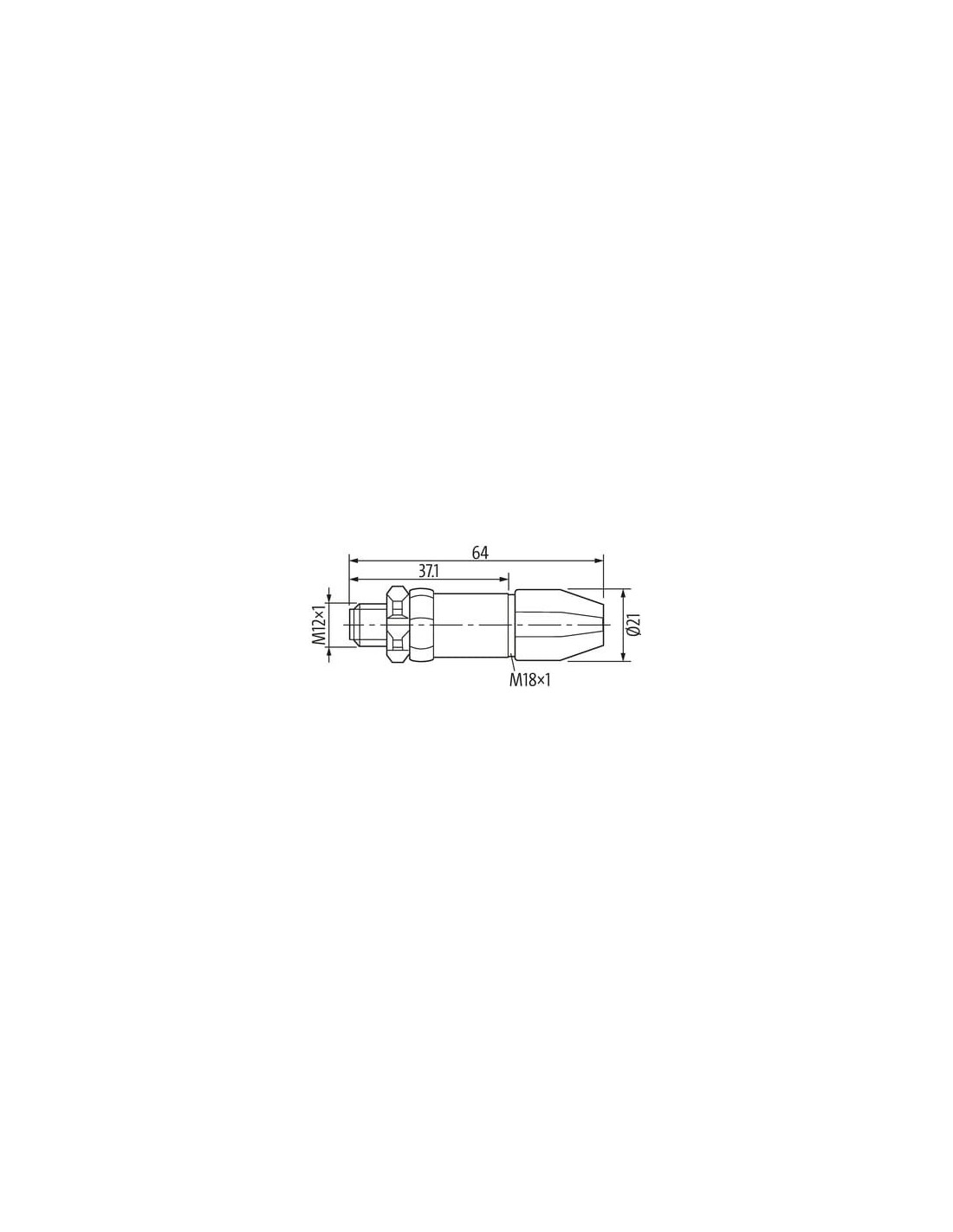

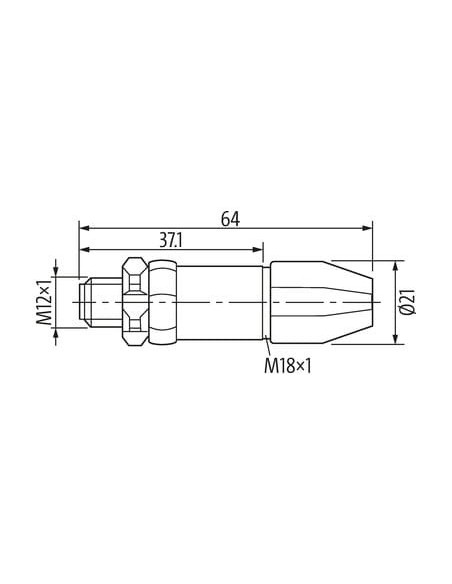

- Długość całkowita: 64 mm, średnica: 21 mm.
- Minimalny promień gięcia przewodu oraz szczegółowa instrukcja zapewniają zachowanie stopnia ochrony.
Wtyczka M12 5-pinowa męska prosta to pewne i trwałe rozwiązanie do zastosowań profesjonalnych – od automatyki i robotyki, przez linie produkcyjne, po systemy monitoringu i kontroli.
