Dostępny
Żeński proste
7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 10 mm |
| Obszar zaciskowy maks. | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka 7/8" żeńska prosta 5-pinowa – wysoka niezawodność połączeń przemysłowych
Wtyczka 7/8" żeńska, prosta o kodzie produktu 7000-78221-0000000 to zaawansowany element złączny, dedykowany do zastosowań w wymagających środowiskach przemysłowych. Produkt został zaprojektowany z myślą o trwałości i bezpieczeństwie połączeń elektrycznych, gwarantując pewność działania nawet w warunkach zwiększonego zapylenia, wilgoci czy pod wpływem wibracji.
Zastosowania wtyczki 7/8" 5-pinowej – uniwersalność i szerokie możliwości
Żeńska wtyczka 7/8" (5-pinowa) doskonale sprawdza się w układach automatyki przemysłowej, systemach sterowania maszyn, aplikacjach transportowych oraz liniach produkcyjnych. Jej budowa umożliwia stosowanie w rozdzielnicach, szafach sterowniczych, instalacjach maszynowych, systemach czujników oraz siłowników.
- Wytrzymałość na działanie substancji chemicznych i olejów
- Stabilny montaż dzięki śrubowym zaciskom połączeniowym
- Odpowiednia do przewodów o przekroju do 1,5 mm²
- Pewność działania w szerokim zakresie temperatur od -25 °C do 85 °C
- Możliwość stosowania w miejscach narażonych na wilgoć (stopień ochrony IP67)

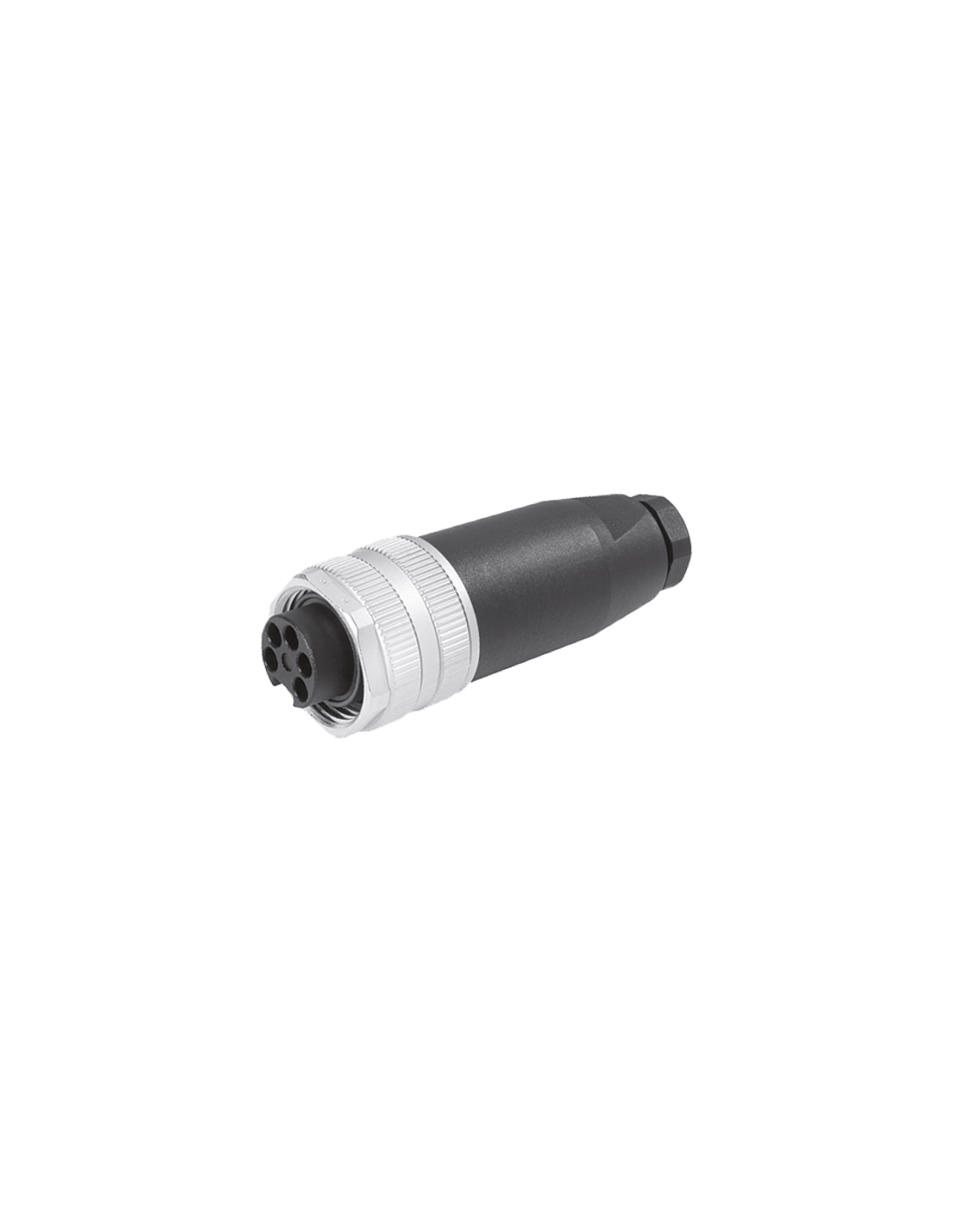

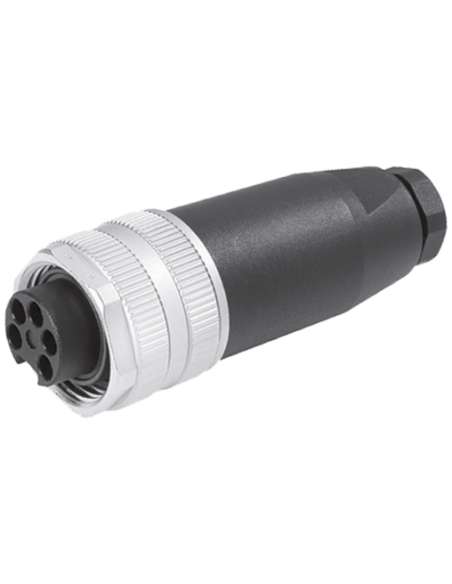

Budowa i zalety konstrukcyjne – wtyczka prosta 7/8" z zaciskami śrubowymi
Obudowa wtyczki prostej 7/8" wykonana jest z trwałego tworzywa sztucznego oraz cynkowego odlewu ciśnieniowego pokrytego niklowaniem, co zapewnia odporność na korozję, uszkodzenia mechaniczne i działanie agresywnych mediów. Zaciski śrubowe umożliwiają szybki i pewny montaż przewodów o średnicy od 10 do 12 mm, gwarantując trwałe połączenie elektryczne bez konieczności stosowania specjalistycznych narzędzi.
- Stabilna blokada przewodu i zabezpieczenie przeciwwstrząsowe
- Maksymalny prąd roboczy na styk: 9 A
- Maksymalne napięcie robocze: 250 V AC/DC
- Standardowy gwint przyłączeniowy: 7/8"-16UN
Bezpieczeństwo i odporność wtyczki 7/8" żeńskiej – kluczowe informacje dla instalatorów
Dzięki klasie szczelności IP67 (przy poprawnym montażu), wtyczka 7/8" żeńska 5-pinowa pozwala na niezawodną pracę nawet w trudnych warunkach środowiskowych. Złącze jest odporne na krótkotrwałe zanurzenie, pył oraz standardowe czynniki przemysłowe. Dodatkowo, właściwy montaż (włożenie i dokręcenie) minimalizuje ryzyko rozluźnienia połączenia oraz jego uszkodzenia pod wpływem drgań.
- Wysoki moment obrotowy – 1,5 Nm ułatwia trwałe dokręcenie
- Wyraźnie oznaczone piny i czytelna numeracja ułatwiają szybki i bezbłędny montaż
- Odpowiednia dla wymagających aplikacji przemysłowych

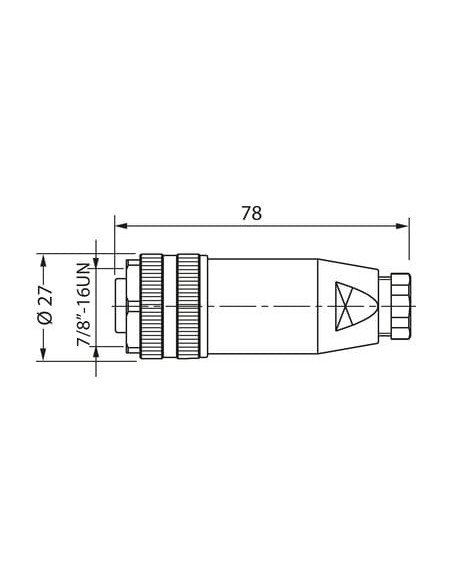

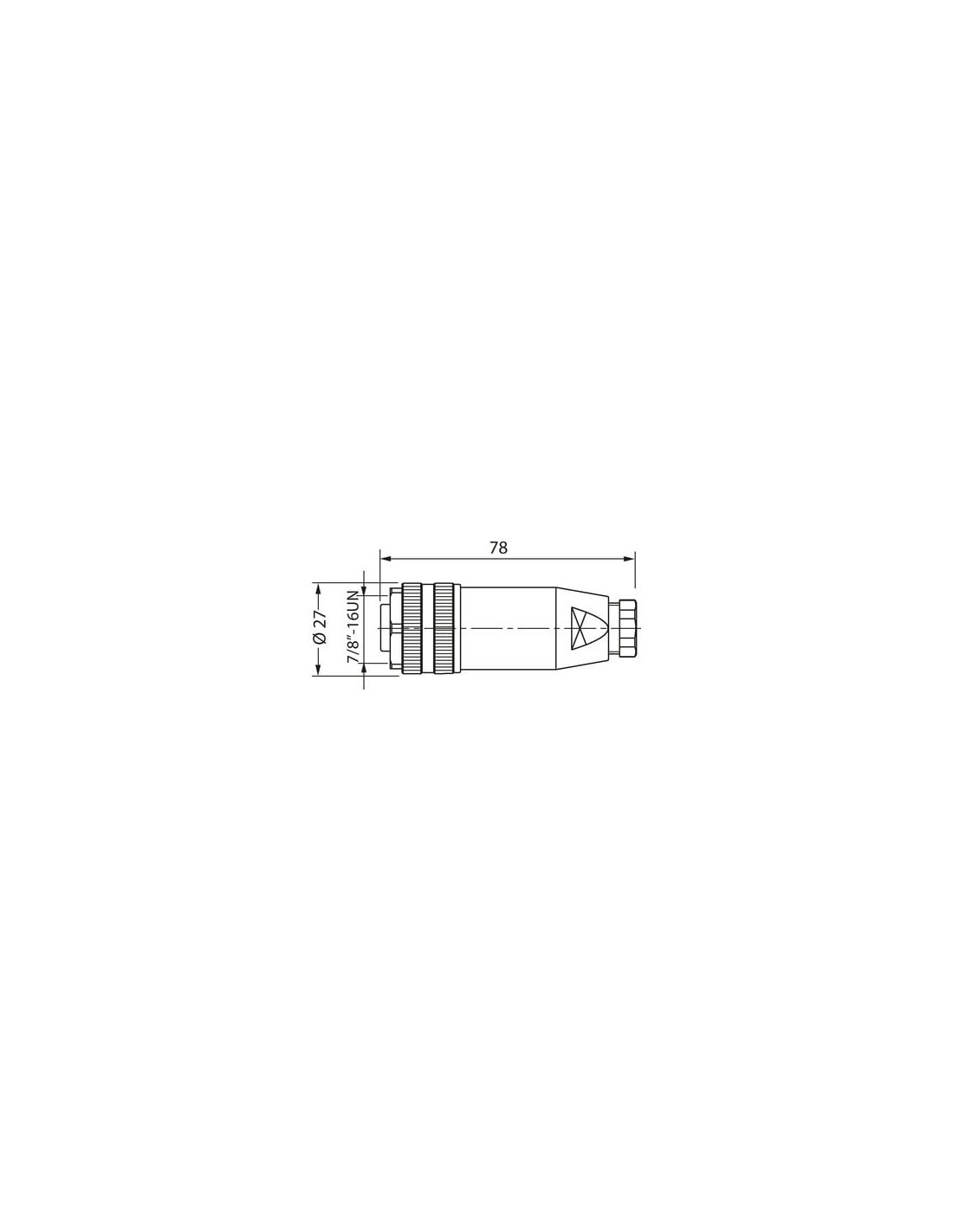

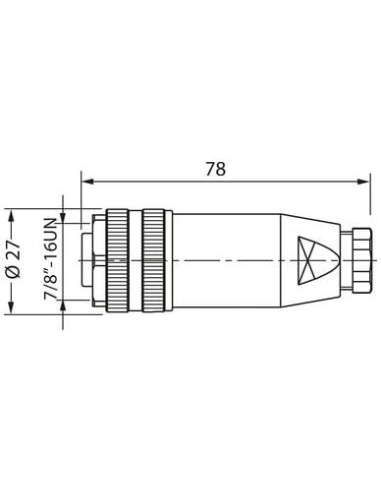

Wymiary i schemat podłączenia – ergonomia i prostota instalacji

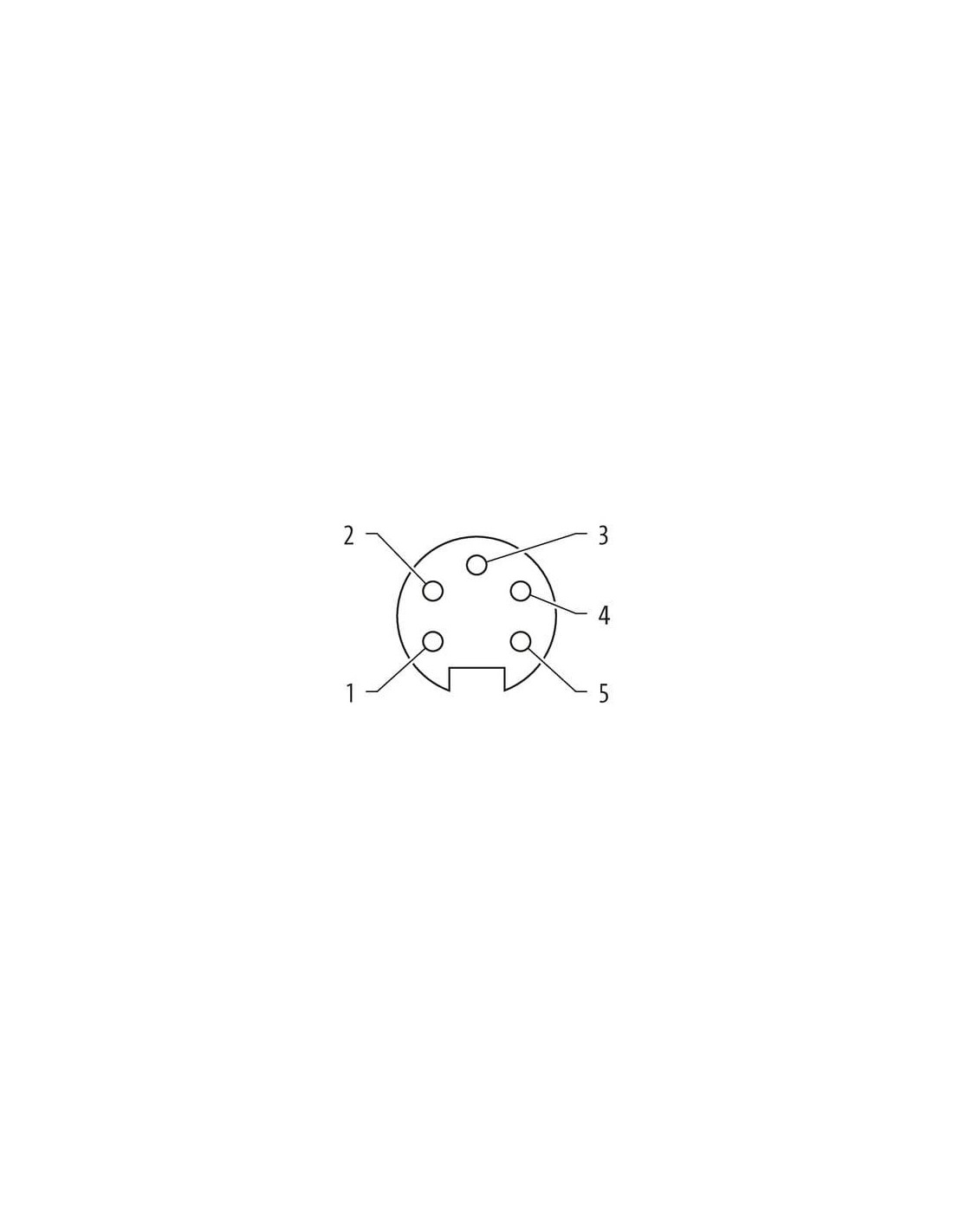

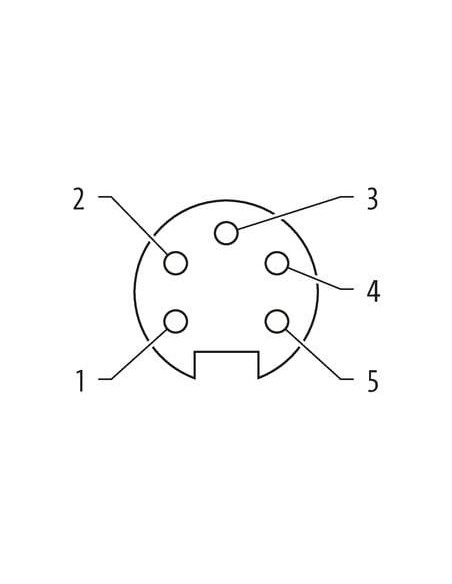

Prezentowany model charakteryzuje się zwartą konstrukcją – długość 78 mm oraz średnica 27 mm umożliwiają łatwą instalację nawet w miejscach o ograniczonej przestrzeni. Czytelny schemat podłączenia pinów gwarantuje bezproblemową integrację z dowolnym systemem elektrycznym zgodnym ze standardem 7/8" 5-pin.
- Intuicyjny układ i oznaczenie pinów przyspiesza proces podłączania przewodów
- Kompatybilność z szeroką gamą kabli sygnałowych i zasilających
Wtyczka 7/8" żeńska, prosta, 5-pinowa to solidne i uniwersalne rozwiązanie dedykowane profesjonalnym zastosowaniom, w których liczy się niezawodność, bezpieczeństwo oraz łatwość montażu.
