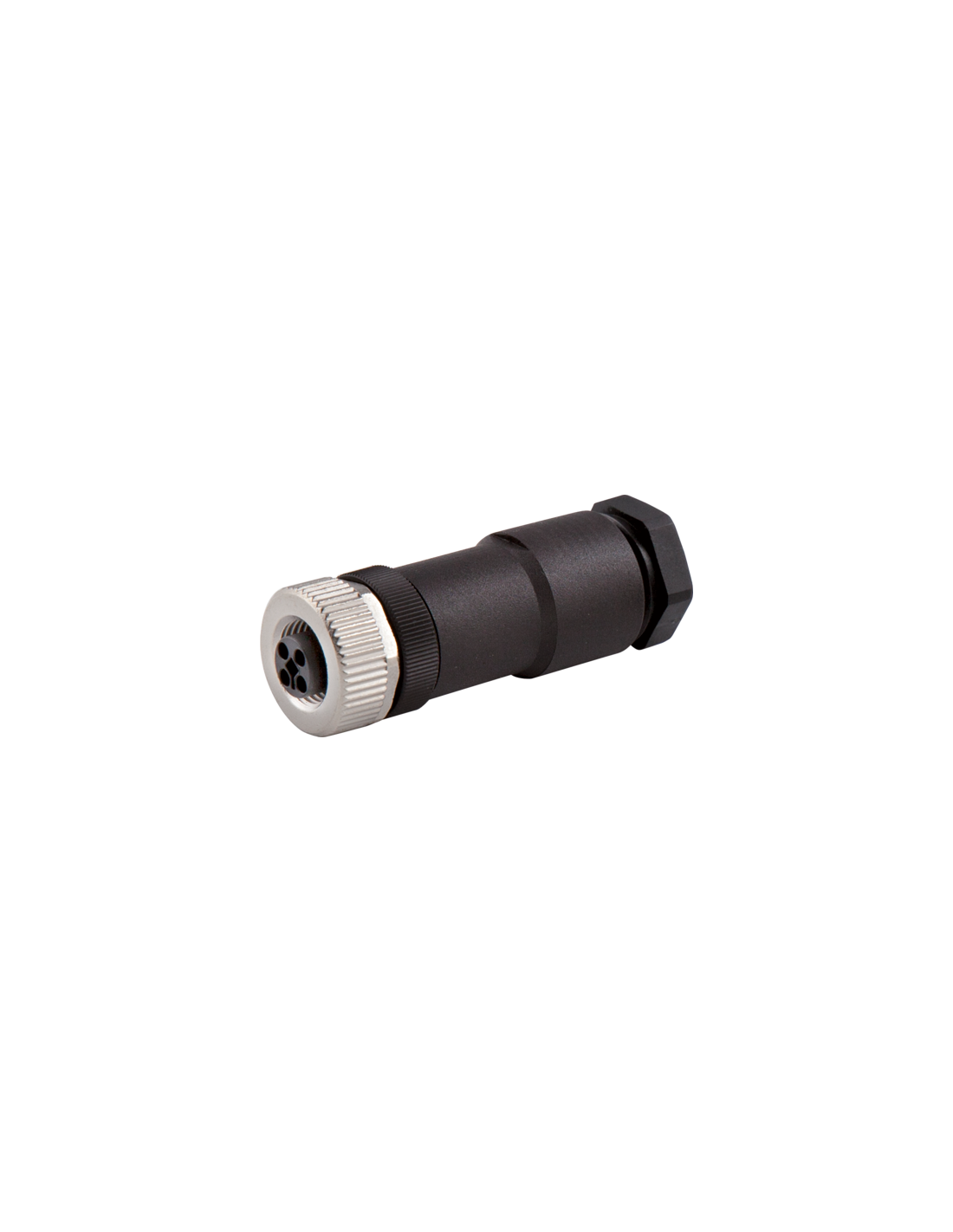

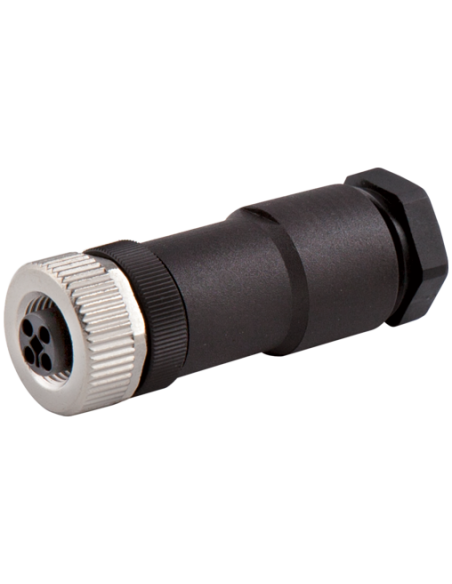

Żeński proste

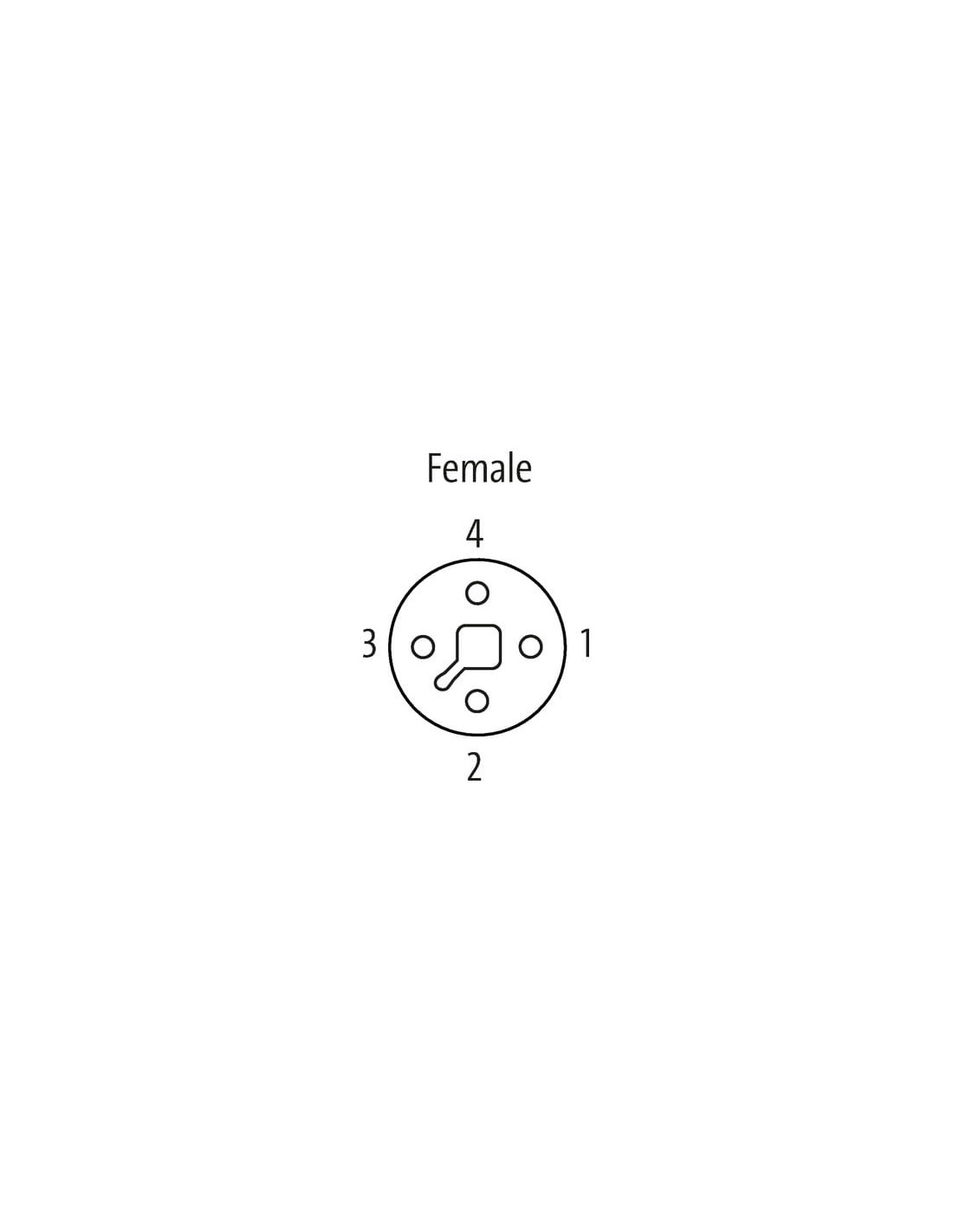

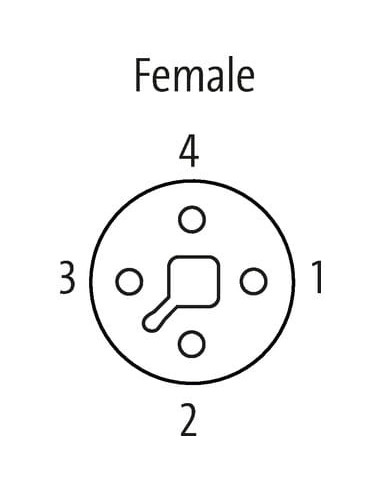

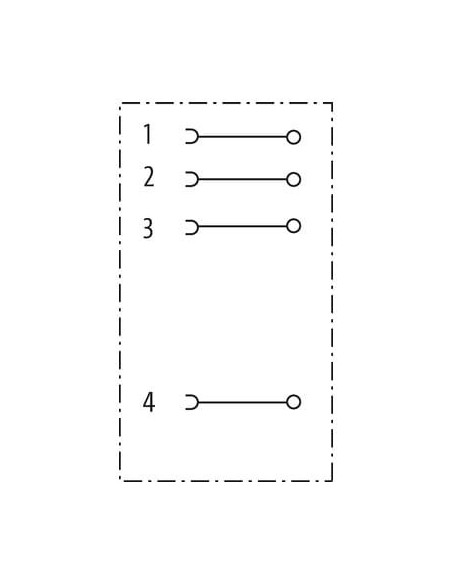

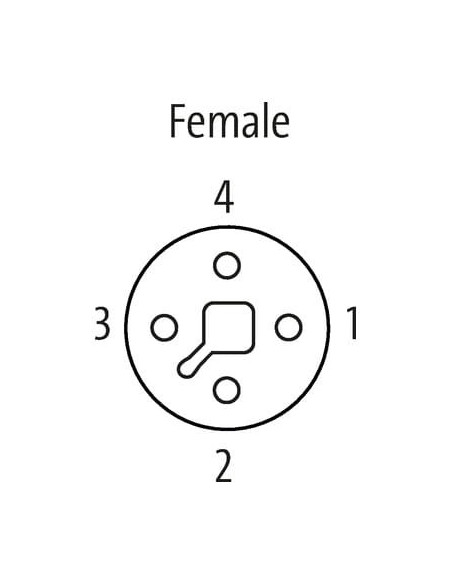

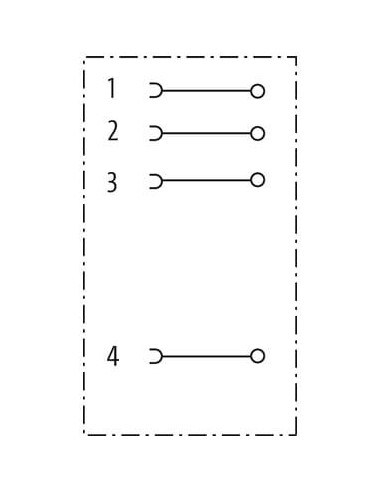

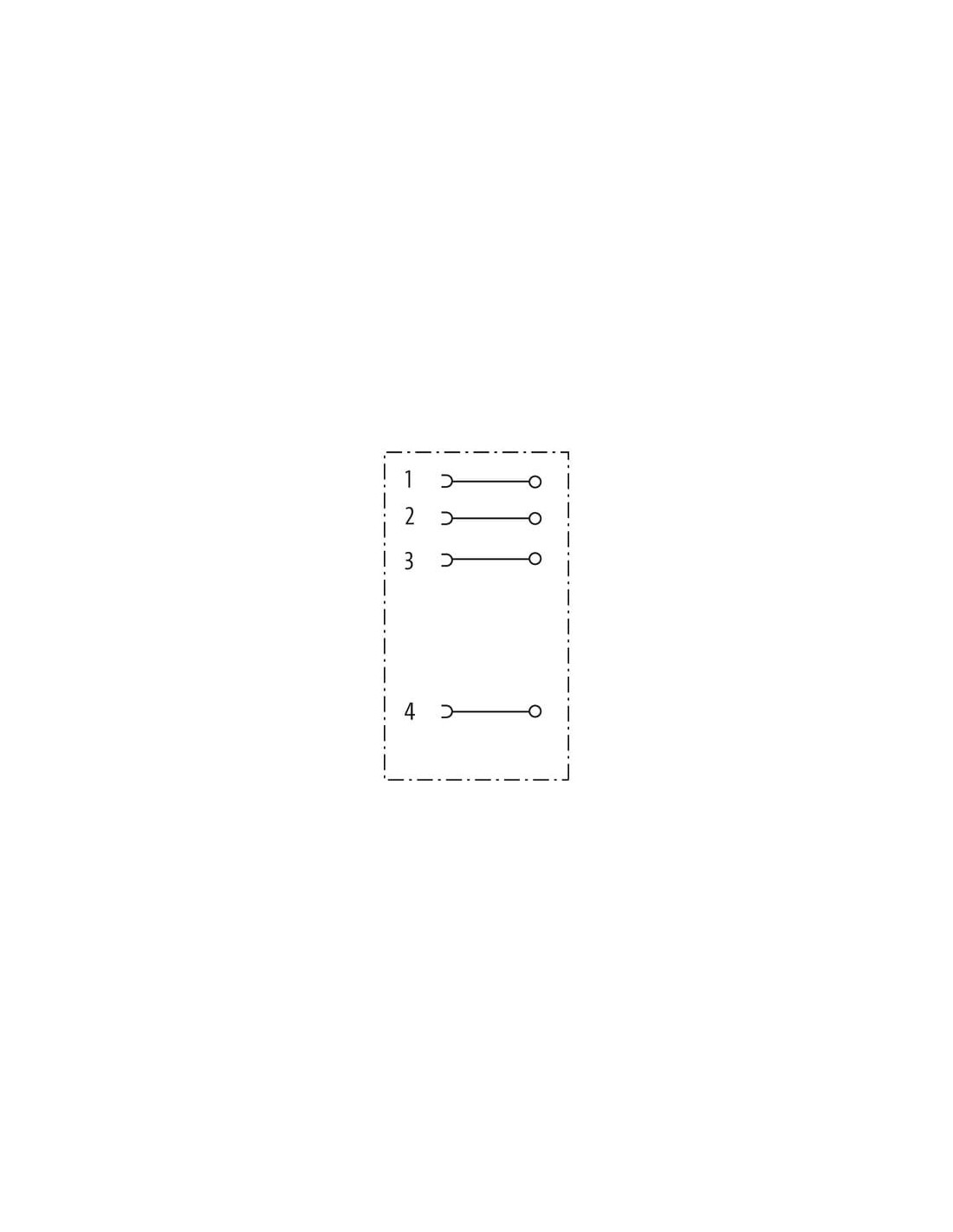

M12, 4-piny
Kodowanie T
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | T |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 63 V |
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

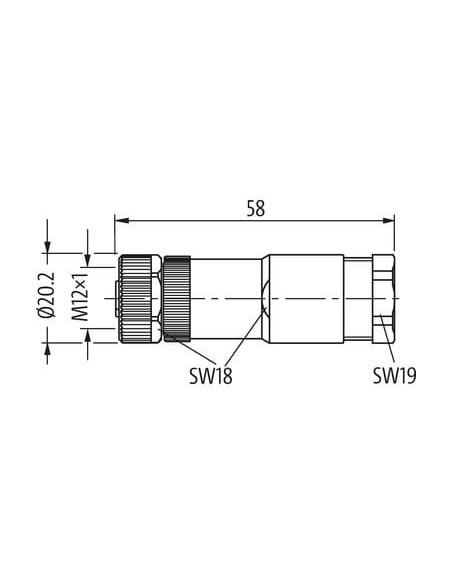

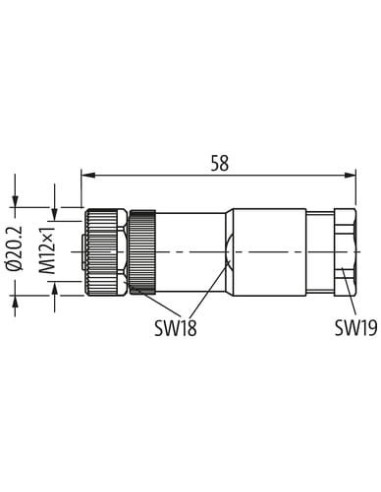

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |

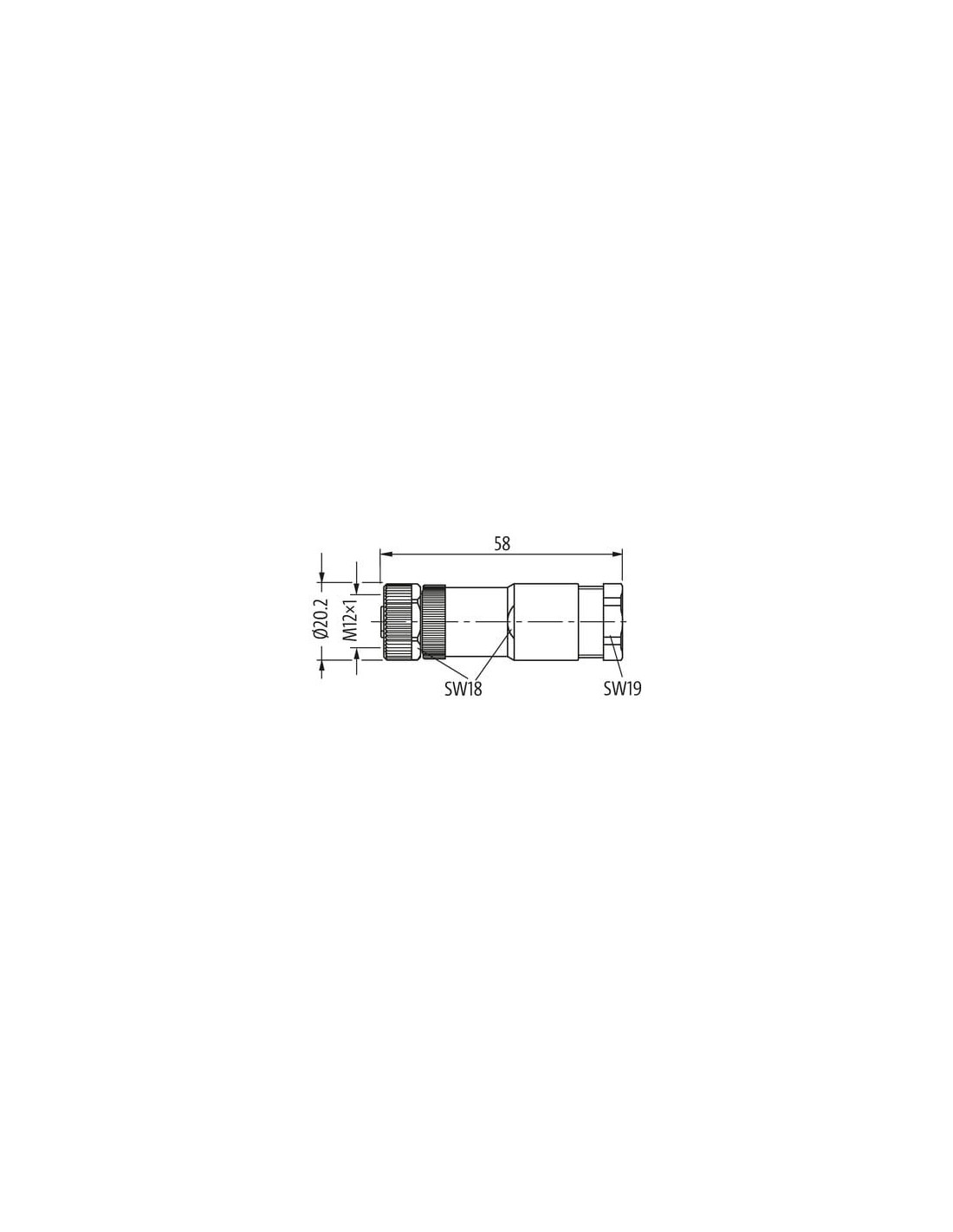

| Wysokość | 58 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 żeńska prosta T-codowana 4-polowa – uniwersalne rozwiązanie dla przemysłu
Wtyczka M12 żeńska, prosta, T-codowana, 4-polowa to wysokiej jakości element złączny przeznaczony do profesjonalnych instalacji elektrycznych i automatyki przemysłowej. Dzięki zastosowaniu wysokowytrzymałego tworzywa PA produkt charakteryzuje się odpornością na trudne warunki przemysłowe, w tym na działanie chemikaliów oraz olejów, co umożliwia stosowanie go w wymagających środowiskach.
Najważniejsze właściwości wtyczki M12 T-codowanej
- Standard M12 z T-codowaniem – zapewnia zgodność z przemysłowymi normami bezpieczeństwa oraz niezawodne przekazywanie sygnałów i zasilania.
- 4 piny umożliwiają uniwersalne zastosowanie w systemach wymagających przesyłu energii oraz sygnałów.
- Zaciski śrubowe pozwalają na bezpieczne i trwałe połączenie przewodów.
- Średnica mocowania kabla 8–10 mm pozwala na zastosowanie różnych typów przewodów.
- Solidna obudowa z tworzywa sztucznego jest odporna na uszkodzenia mechaniczne i działanie czynników środowiskowych.
- Stopień ochrony IP67 gwarantuje pyłoszczelność oraz odporność na chwilowe zanurzenie w wodzie (pod warunkiem prawidłowego montażu).
- Szeroki zakres temperatur pracy: od -40°C do +85°C.
- Wysoka wytrzymałość prądowa – do 12A na styk, maksymalne napięcie do 63V AC/DC.
- Prosty montaż dzięki przejrzystej konstrukcji oraz zabezpieczeniu przeciwwstrząsowemu.
Zastosowanie złącza M12 T-codowanego 4-polowego
Omawiane złącze M12 żeńskie jest wykorzystywane przede wszystkim w:
- automatyce przemysłowej,
- systemach zasilania rozproszonych,
- sieciach zasilających maszyny i urządzenia,
- aplikacjach wymagających solidnych połączeń odpornych na pył, wodę oraz wstrząsy,
- systemach transportowych i robotyce,
- instalacjach wymagających niezawodnych i bezpiecznych połączeń przewodów o większych przekrojach.
Bezpieczne połączenia w trudnych warunkach
Wtyczka M12 T-codowana z 4 stykami zapewnia stabilność połączenia nawet w trudnych warunkach eksploatacji. Konstrukcja wyposażona w gwint M12 x 1 oraz metalowy pierścień zaciskowy umożliwia pewne dokręcenie oraz zabezpieczenie przed drganiami. Przedłużona żywotność produktu zapewnia trwałość instalacji i zmniejsza konieczność konserwacji.
Zalety wtyczki M12 – dlaczego warto ją wybrać?
- Uniwersalność zastosowań – doskonale sprawdza się w instalacjach wymagających szybkopodłączalnych i łatwo serwisowalnych złączy.
- Wszechstronna kompatybilność z szeroką gamą przewodów oraz innych akcesoriów M12.
- Bezpieczeństwo i pewność połączenia nawet w środowiskach o wysokim stopniu zanieczyszczenia czy występowaniu drgań.
- Wysokie parametry elektryczne umożliwiają zasilanie urządzeń o większym poborze mocy.
Wtyczka M12 żeńska, prosta, T-codowana, 4-polowa to optymalne rozwiązanie dla osób poszukujących nie tylko wysokiej trwałości i niezawodności, ale także łatwości montażu i szerokiego zastosowania w przemyśle.
