Dostępny
Męski prosty
M12, 5-piny
Zaciski nożowe
Przekrój portu: 0.34...0.5 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,34 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 2 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,7 mm |
| Obszar zaciskowy maks. | 6 mm |
| Wysokość | 52,4 mm |
| Szerokość | 20,5 mm |
| Głębokość | 20,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

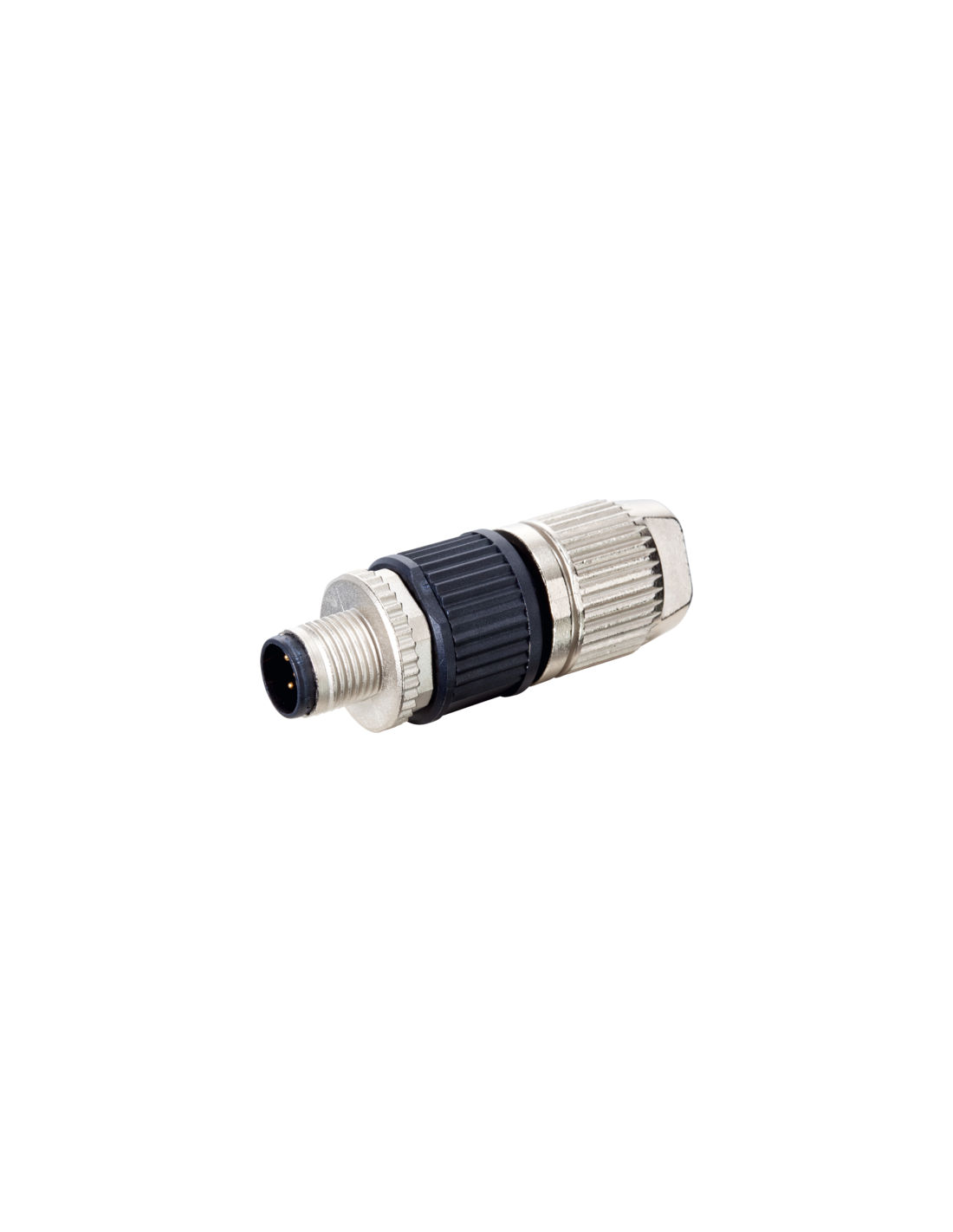

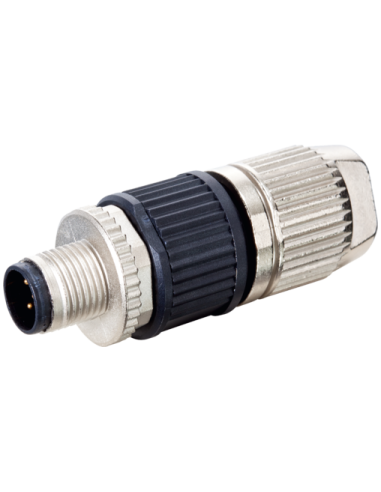

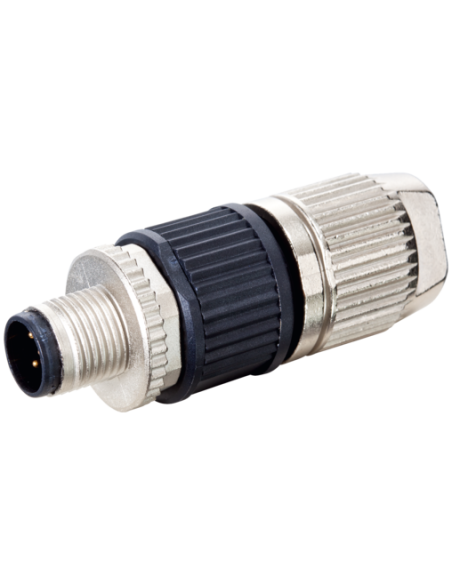

Wtyczka M12 męska, prosta, 5-polowa – profesjonalne rozwiązanie do automatyki i przemysłu
Wtyczka M12 męska, prosta (kod produktu: 7000-12533-0000000) to niezawodny element przeznaczony do szerokiego zakresu zastosowań w systemach automatyki, maszynach przemysłowych oraz instalacjach elektrycznych. Wersja 5-polowa z zaciskami nożowymi umożliwia szybkie i trwałe połączenie przewodów o przekroju 0,34–0,5 mm², gwarantując trwałość i stabilność połączenia nawet w wymagających warunkach przemysłowych.
Cechy i korzyści – M12 męska 5-pinowa prosta
- Kompatybilność: Standard M12 umożliwia stosowanie w większości rozwiązań automatyki i techniki sensorowej.
- Bezpieczeństwo użytkowania: Stopień ochrony IP67 zapewnia wysoką odporność na pył i wilgoć – idealne rozwiązanie do trudnych warunków przemysłowych.
- Szybki montaż: Zaciski nożowe pozwalają na łatwe i pewne podłączenie przewodów bez konieczności lutowania.
- Wysoka trwałość mechaniczna: Solidna, metalowa obudowa chroni wnętrze złącza przed uszkodzeniami mechanicznymi.
- Wszechstronność zastosowań: Może być stosowana w instalacjach sygnałowych, sterujących, zasilających i transmisji danych.
Zastosowania i typowe obszary użycia wtyczki M12 5-polowej
Wtyczki M12 znajdują szerokie zastosowanie w:
- systemach czujników i siłowników,
- instalacjach automatyki przemysłowej,
- maszynach produkcyjnych,
- układach sterowania i monitoringu,
- aplikacjach transportowych i logistycznych,
- systemach robotyki,
- zastosowaniach zewnętrznych i wewnętrznych o wysokiej wilgotności i zapyleniu.
Budowa, bezpieczeństwo i montaż M12 męskiej, prostej 5-polowej
Złącze M12 męskie proste wyposażone jest w pięć precyzyjnych pinów oraz ergonomiczny mechanizm zaciskowy, który ułatwia szybkie i niezawodne połączenie przewodów. Obudowa wykonana z metalu zapewnia ochronę przed uszkodzeniami mechanicznymi oraz trwałą eksploatację w długim okresie użytkowania.
Bezpieczeństwo montażu gwarantowane jest poprzez spełnienie normy EN IEC 60529 (stopień ochrony IP67) – pełna odporność na wilgoć podczas poprawnego zamocowania oraz odporność na kurz. Zwrócono również uwagę na właściwe zabezpieczenie przed przeciążeniami mechanicznymi oraz konieczność stosowania odpowiednich środków odciążających (np. opaski kablowe).
Główne właściwości techniczne złącza M12 męskiego 5-pinowego

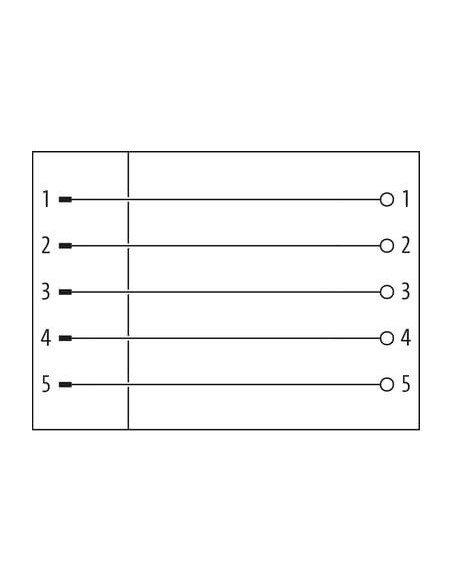

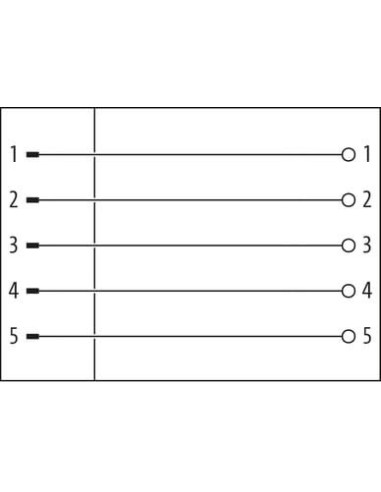

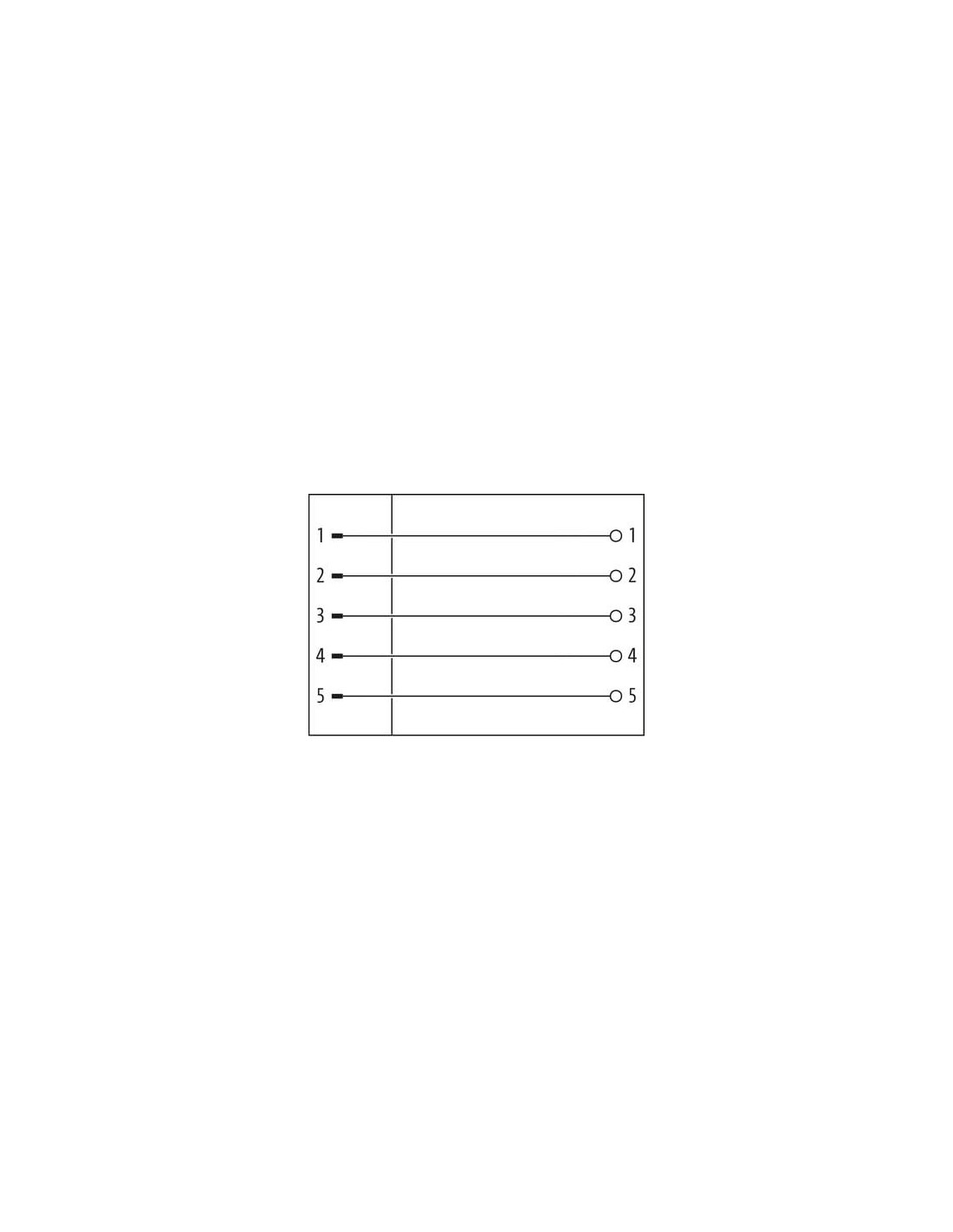

- Liczba pinów: 5
- Przekrój przewodów: od 0,34 mm² do 0,5 mm²
- Obciążalność prądowa: do 4A na styk
- Napięcie maksymalne: 50V AC/DC
- Wysoka odporność na temperaturę: praca w zakresie od -25°C do +85°C
- Kompaktowe wymiary: wysokość 52,4 mm, szerokość/głębokość 20,5 mm
Męska wtyczka M12, prosta, 5-polowa to rozwiązanie, które znajduje zastosowanie w najbardziej wymagających środowiskach, gwarantując niezawodność i bezpieczeństwo przesyłu sygnałów oraz zasilania w różnorodnych instalacjach przemysłowych.
