Dostępny
Żeński proste
7/8" (4-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | 7/8" |
| Materiał styk | Mosiądz, Bronze |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | 7/8" |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 10000 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA, PUR |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

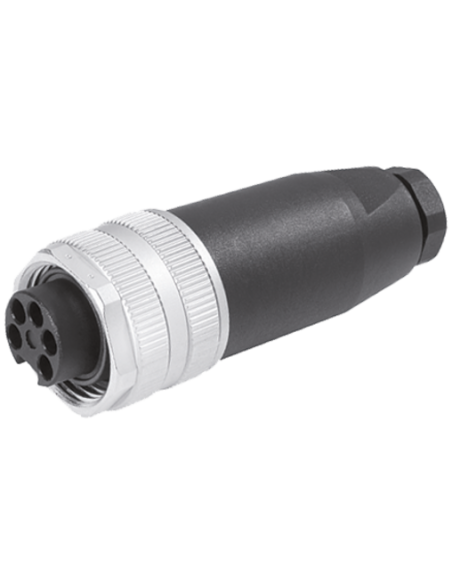

Wtyczka 7/8" żeńska prosta 4-polowa – niezawodne połączenie dla przemysłu
Wtyczka 7/8" żeńska, prosta, 4-polowa o kodzie produktu 7000-78181-0000000 to wysokiej klasy złącze elektryczne wykorzystywane w instalacjach automatyki przemysłowej, systemach zasilania maszyn i urządzeń oraz aplikacjach wymagających stabilnych i trwałych połączeń. Jej konstrukcja została przystosowana do użytkowania w trudnych warunkach, oferując wysoką odporność na czynniki mechaniczne, chemiczne i środowiskowe.
Główne cechy i zalety wtyczki 7/8" 4-polowej z zaciskami śrubowymi
- 4-polowe połączenie – umożliwia wygodne i bezpieczne podłączanie przewodów, także w instalacjach wymagających oddzielnego przewodu PE (uziemienia).
- Zaciski śrubowe – prosty sposób montażu bez konieczności lutowania, co znacznie przyspiesza instalację i serwis.
- Trwała obudowa z tworzywa sztucznego (PA, PUR) zapewnia odporność na oleje oraz wiele agresywnych substancji chemicznych, dzięki czemu złącze sprawdzi się w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP67 (przy poprawnym podłączeniu) – gwarancja skutecznej ochrony przed pyłem i wodą, nawet przy chwilowym zanurzeniu.
- Możliwość wykorzystania w szerokim zakresie temperatur: od -25°C do +85°C.
- Wytrzymałość elektryczna – napięcie robocze do 300 V AC/DC, maksymalny prąd do 9 A.
- Pozłacane styki – poprawiona przewodność elektryczna oraz odporność na korozję kontaktów.
- Ergonomiczny projekt umożliwia szybkie i intuicyjne podłączenie przewodów.
- Czytelne oznaczenie torów oraz kompatybilność ze standardem 7/8" ułatwiają integrację z istniejącą infrastrukturą.
Zastosowanie wtyczki 7/8" 4-polowej w aplikacjach przemysłowych i automatyce
Wtyczka znajduje szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach sterowanych elektronicznie, a także w rozdzielniach zasilających i instalacjach wymagających trwałych oraz niezawodnych połączeń elektrycznych. Idealnie sprawdza się jako element systemów zasilania i przesyłu sygnałów, szczególnie w sytuacjach, gdzie istotna jest wysoka odporność na wpływy środowiskowe oraz bezpieczeństwo użytkowania.

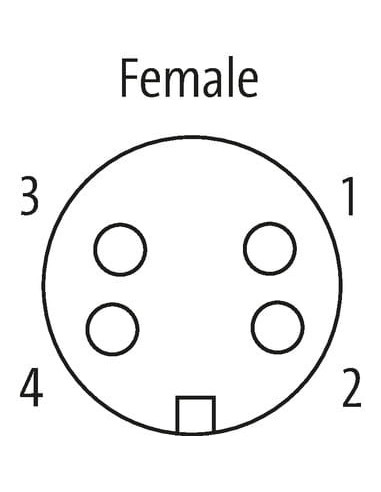

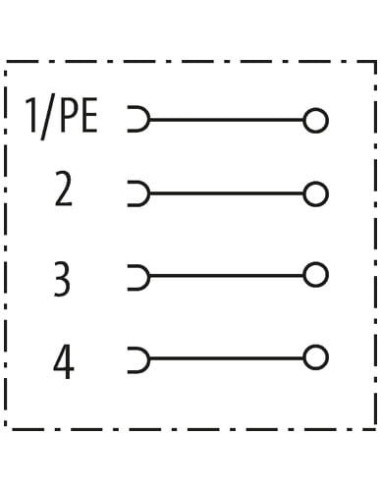

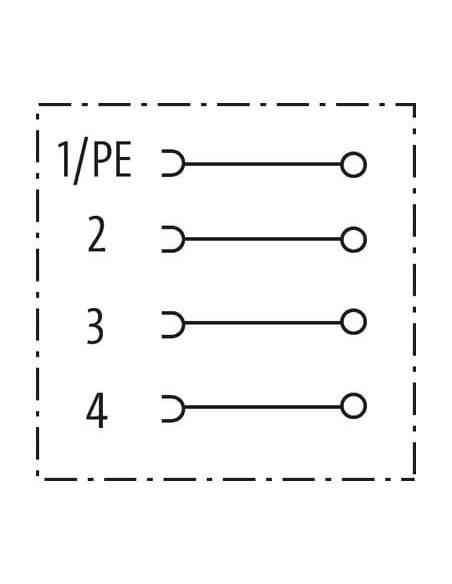

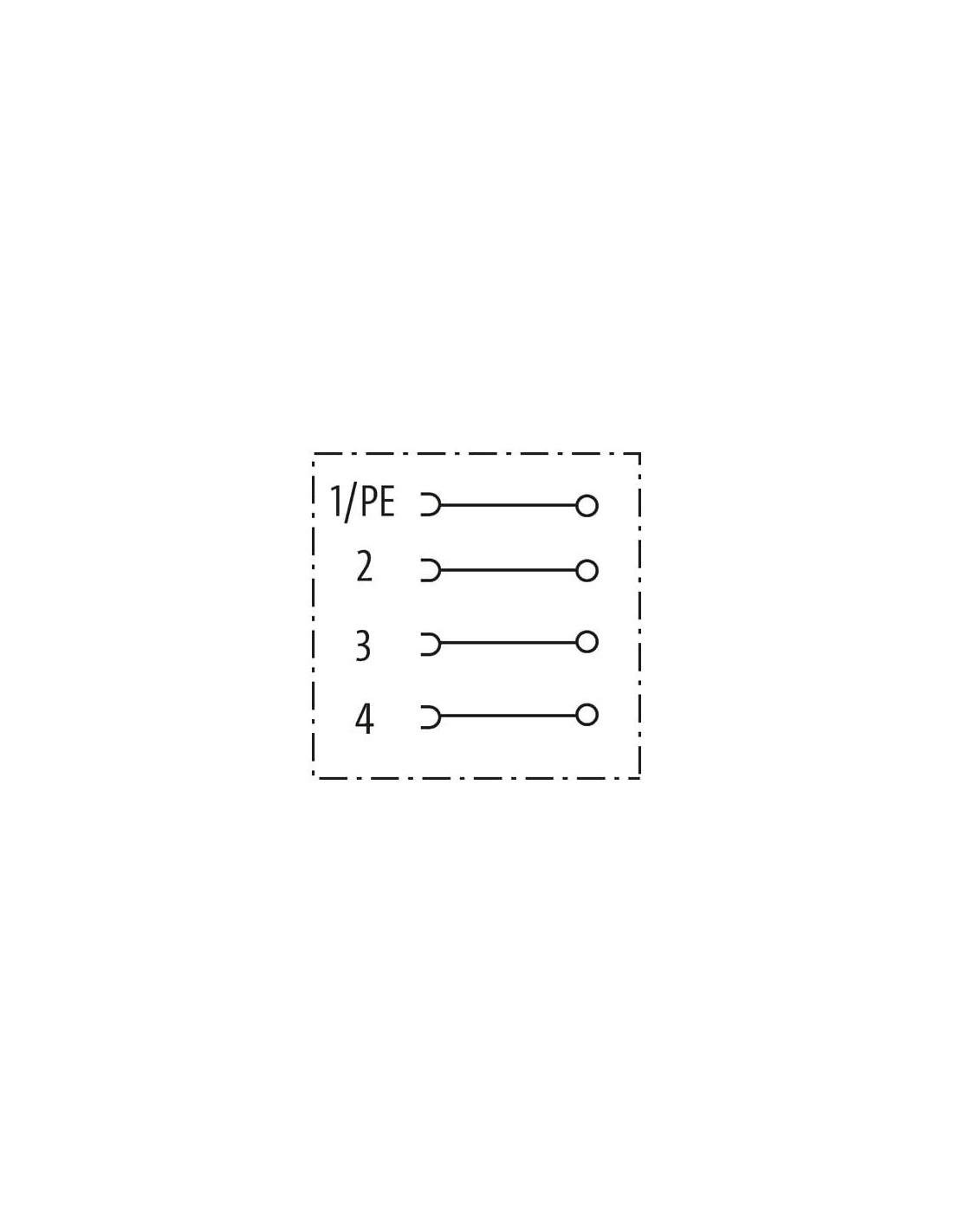

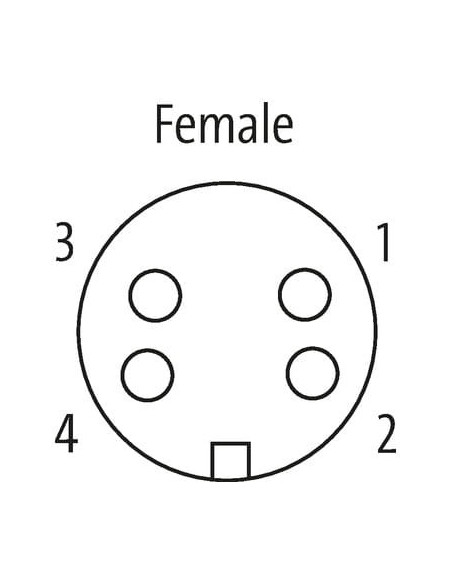

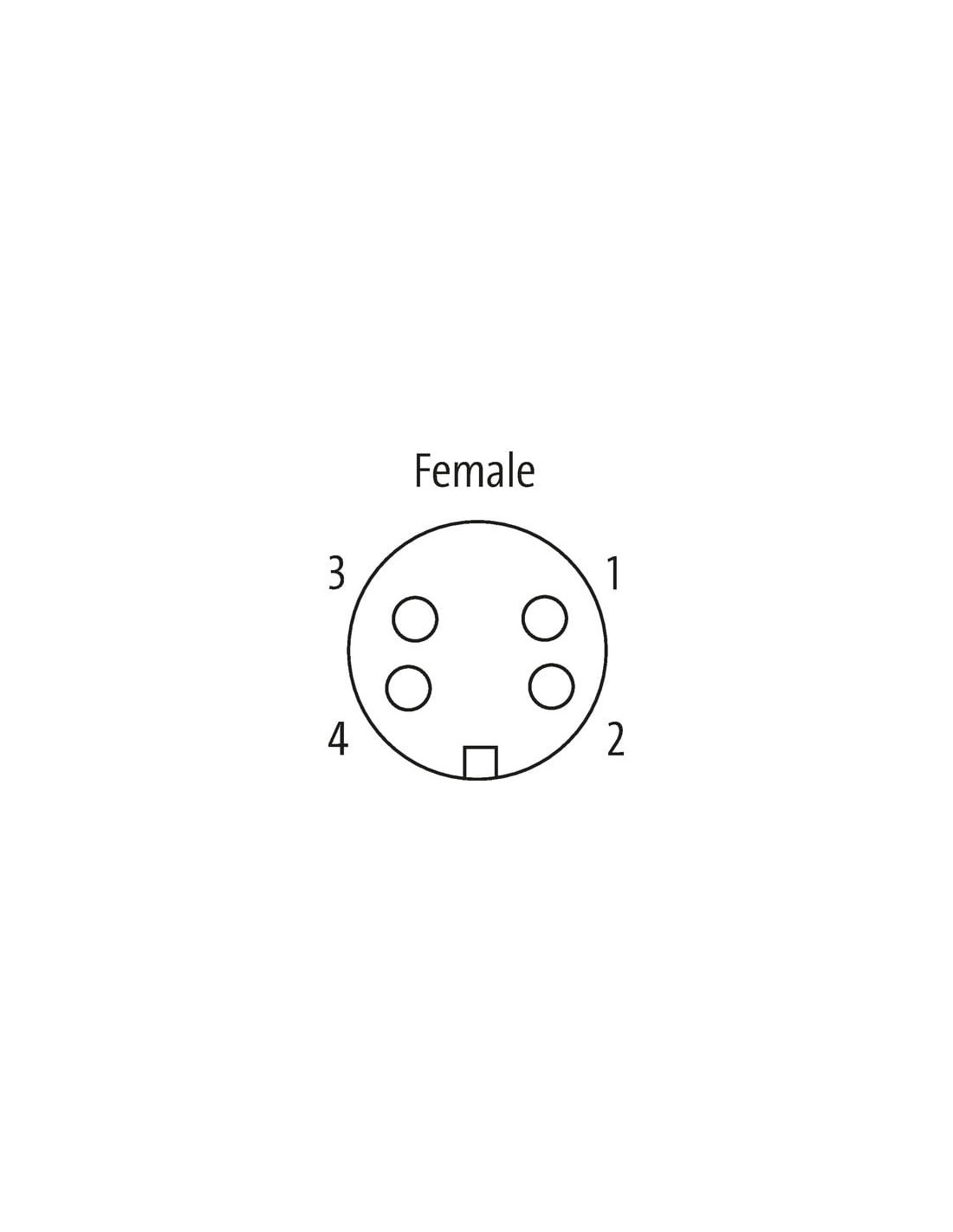

Typowa budowa i schemat podłączenia
Wtyczka 7/8" posiada cztery piny, z wyraźnie oznaczonym torem PE (uziemienie), co zwiększa bezpieczeństwo eksploatacji w środowisku przemysłowym. Prosty schemat podłączenia pozwala na szybkie instalowanie i serwisowanie urządzeń.
Dlaczego warto wybrać wtyczkę 7/8" 4-polową o kodzie 7000-78181-0000000?
- Uniwersalność zastosowania w szerokim spektrum aplikacji przemysłowych.
- Długotrwała niezawodność – minimalna liczba cykli wtykowych wynosi 100, co umożliwia wieloletnią eksploatację.
- Odporność na trudne warunki pracy dzięki zgodności z surowymi normami (IP67, kategoria przepięcia III).
- Prosty montaż i konserwacja dzięki zaciskom śrubowym oraz przejrzystej konstrukcji.
Dzięki swojej budowie oraz wysokim parametrom technicznym, wtyczka 7/8" 4-polowa, prosta, z zaciskami śrubowymi jest znakomitym wyborem do profesjonalnych, wymagających zastosowań technicznych oraz automatyzacji przemysłu.
