Żeński proste
M12, 4-piny
Zacisk narzynający
Przekrój portu: 0.14...0.34 mm²
Dobra odporność na chemikalia i oleje
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 2 mm |
| Typ połączenia | Zaciski narzynające IDC |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8,8 mm |
| Wysokość | 49 mm |
| Szerokość | 19,5 mm |
| Głębokość | 19,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

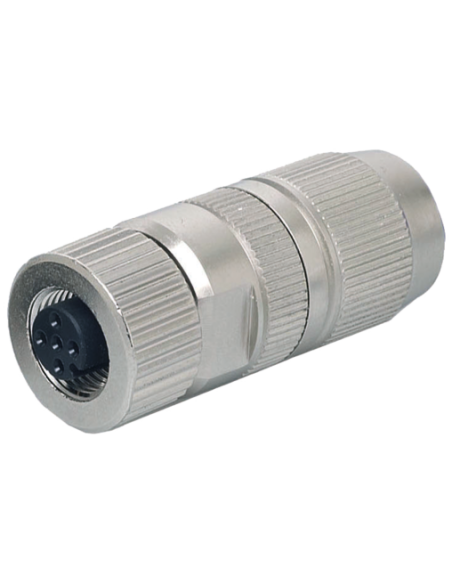

Wtyczka M12 żeńska prosta Slimline 4-pinowa, ekranowana – profesjonalne złącze przemysłowe
Wtyczka M12 żeńska, prosta, Slimline o wysokiej odporności na czynniki zewnętrzne to niezawodne rozwiązanie do instalacji automatyki przemysłowej, systemów czujników oraz aplikacji wymagających skutecznej ochrony i precyzyjnego połączenia sygnałowego. Produkt charakteryzuje się czterema polami zaciskowymi oraz obudową, która zapewnia skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi.
Zastosowania wtyczki M12 Slimline – szeroką gama możliwości
Wtyczka M12 4-polowa znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność połączeń oraz stabilność sygnału, szczególnie w otoczeniu narażonym na wpływ czynników chemicznych, wilgoć czy drgania. Typowe obszary wykorzystania to:
- Automatyka przemysłowa – integracja z czujnikami, siłownikami oraz urządzeniami wykonawczymi.
- Sterowniki PLC i systemy komunikacji w maszynach.
- Przemysł spożywczy i chemiczny – dzięki wysokiej odporności na działanie środków chemicznych i olejów.
- Aplikacje w pojazdach i sprzęcie mobilnym – optymalna ochrona przed wnikaniem pyłu i wody.
- Systemy automatycznego sterowania i monitoringu.
Kluczowe zalety wtyczki M12 ekranowanej Slimline
- Ochrona IP65 / IP67 – pełna szczelność przy prawidłowym montażu, zabezpieczenie przed pyłem oraz strumieniami wody.
- Ekranowanie – gwarancja transmisji sygnału bez zakłóceń, nawet w trudnych warunkach przemysłowych.
- Kompaktowa, smukła konstrukcja (Slimline) – oszczędność miejsca i łatwy montaż w rozdzielniach oraz na liniach produkcyjnych.
- Zakres temperatur pracy: -40°C do +85°C – niezawodne działanie zarówno w chłodniach, jak i w gorących środowiskach.
- Wytrzymałość mechaniczna – metalowa obudowa chroni przed uszkodzeniami oraz obciążeniami mechanicznymi.
- Zaciski narzynające typu IDC – szybkie, pewne i proste podłączenie przewodów o przekroju 0,14...0,34 mm².
- Uniwersalne kodowanie typu A – kompatybilność ze standardowymi złączami przemysłowymi M12.

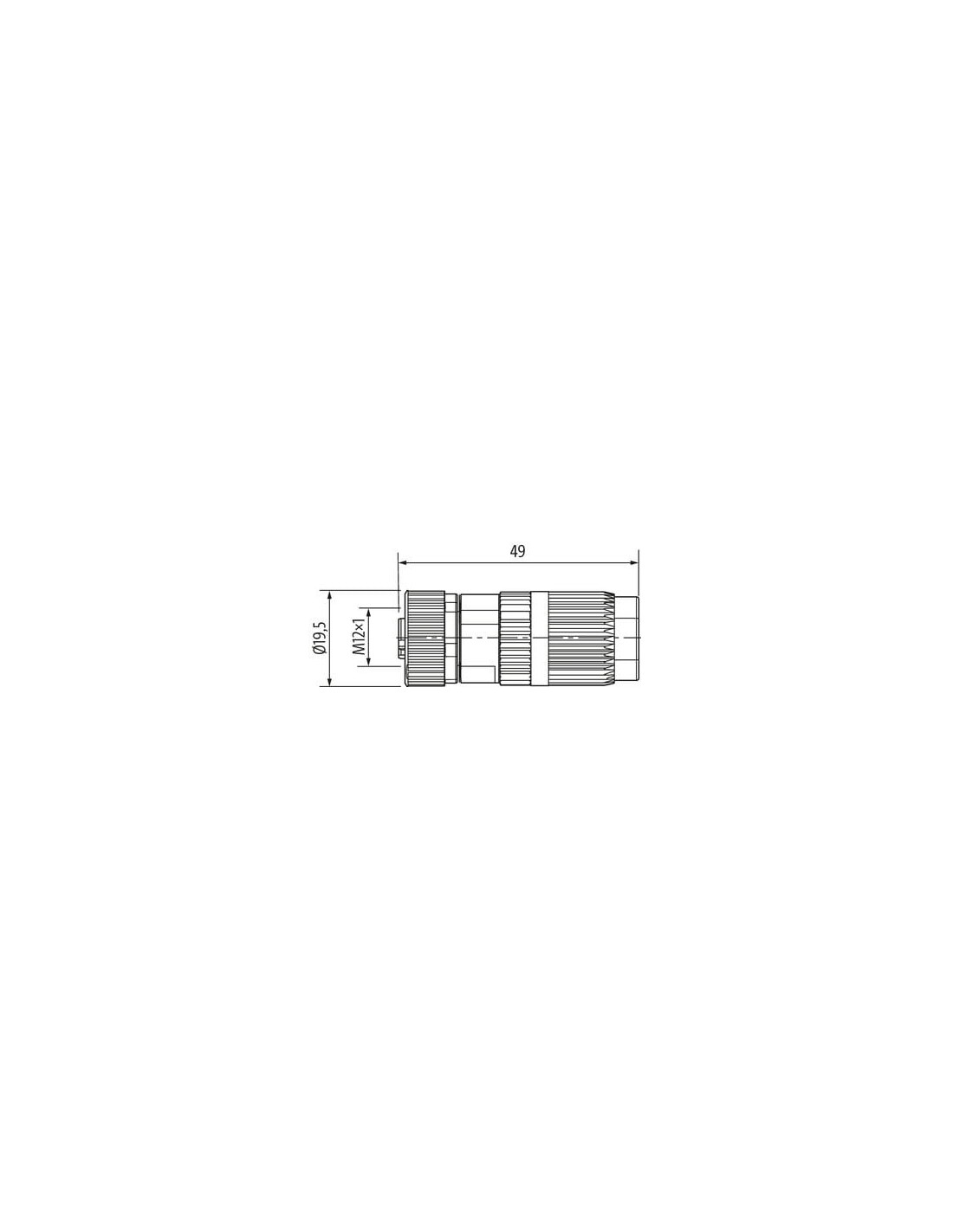

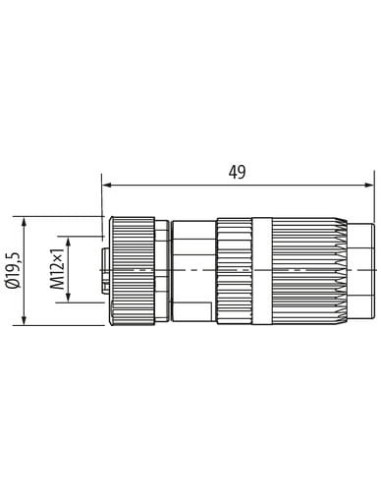

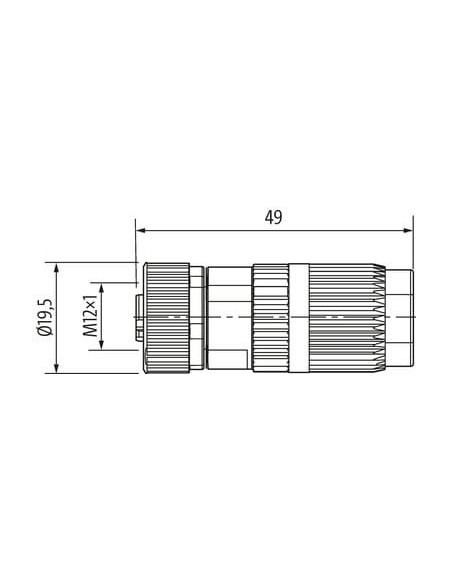

Budowa i montaż – wygodna instalacja wtyczki M12
Wtyczka M12 Slimline została wyposażona w wysokiej jakości mechanizm zaciskowy, umożliwiający sprawne podłączenie przewodów o różnej średnicy izolacji. Obudowa z oznaczeniem wyprowadzeń ułatwia prawidłowe połączenie w warunkach serwisowych oraz podczas pierwszej instalacji.
- Średnica zewnętrzna: 19,5 mm
- Długość całkowita: 49 mm
- Trwałe i czytelne oznaczenie pinów
- Stabilna i odporna na drgania konstrukcja
Wytrzymałość na czynniki zewnętrzne – bezpieczeństwo w każdej aplikacji
Dzięki zastosowaniu materiałów odpornych na chemikalia i oleje, wtyczka M12 7000-12651-0000000 doskonale sprawdza się zarówno w wymagających warunkach przemysłowych, jak i na zewnątrz. W przypadku użycia w obecności szczególnie agresywnych mediów, zaleca się weryfikację odporności materiału w danej aplikacji.
Bezpieczeństwo oraz niezawodność połączenia
Wysoka szczelność (IP65/IP67), ekranowanie oraz solidna metalowa obudowa gwarantują niezawodną pracę nawet w najbardziej wymagających instalacjach. Instrukcje montażowe zalecają ochronę przed nadmiernym obciążeniem mechanicznym oraz przestrzeganie dopuszczalnych promieni gięcia przewodów, co pozwala zachować klasę ochrony złącza.
