Męski prosty
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Cykle wtykowe min. | 50 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |

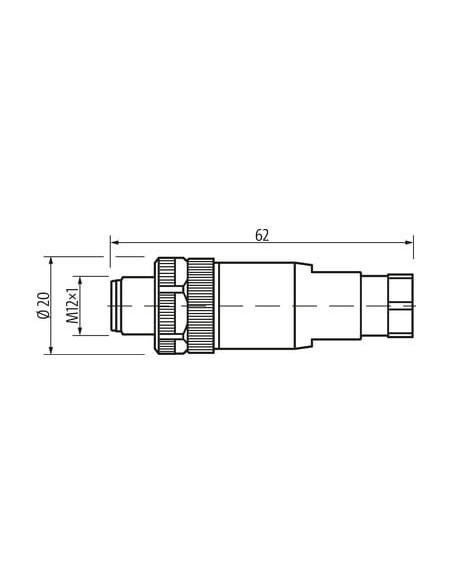

Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
| Wysokość | 60 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

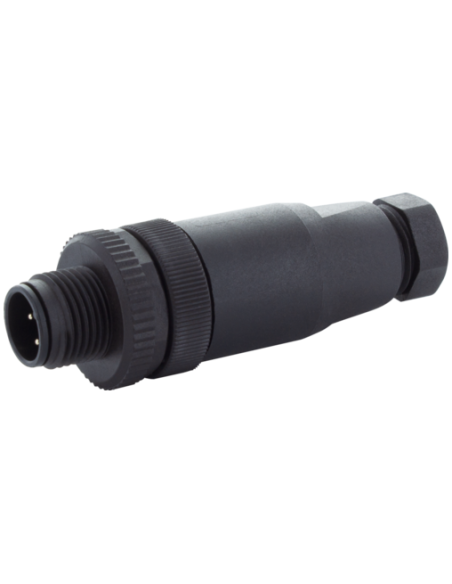

Wtyczka M12 Lite męska, prosta, 4-polowa – niezawodne złącze przemysłowe
Wtyczka M12 Lite męska, prosta, 4-polowa o kodzie 7005-12701-0000000 to wysokiej jakości złącze elektryczne, przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej. Wykonana z wytrzymałego tworzywa sztucznego, zapewnia odporność na działanie chemikaliów oraz olejów, co stwarza szerokie możliwości zastosowania nawet w wymagających warunkach środowiskowych.
Zastosowanie złącza M12 – idealny wybór dla automatyki i przemysłu
Złącze M12 jest powszechnie stosowane w instalacjach maszyn, czujnikach, systemach sterowania oraz w przemyśle spożywczym, dzięki czemu doskonale sprawdza się jako element połączeniowy w rozdzielnicach, na liniach produkcyjnych oraz wszędzie tam, gdzie kluczowa jest niezawodność i szybki montaż. Śrubowe zaciski umożliwiają wygodne i pewne podłączenie przewodów o średnicy od 4 do 6 mm, bez potrzeby stosowania dodatkowych narzędzi specjalistycznych.
Bezpieczeństwo i trwałość – zalety wytrzymałej konstrukcji
Wysoki stopień ochrony IP67 gwarantuje bezpieczeństwo użytkowania nawet w warunkach dużej wilgotności oraz zapylenia, a także odporność na przypadkowe zalania. Zastosowanie męskich styków ze stopu miedzi zapewnia niezawodność połączenia i dobrą przewodność elektryczną. Obudowa z materiału PA jest zarówno lekka, jak i trwała, co przekłada się na długą żywotność produktu.
- Łatwa instalacja – zaciski śrubowe umożliwiają szybkie i intuicyjne połączenie przewodów
- Uniwersalność zastosowania – szeroki zakres średnic przewodów oraz napięć roboczych
- Odporność na środowisko przemysłowe – materiał odporny na chemikalia i oleje
- Podwyższona ochrona przed wstrząsami – zabezpieczenie antywstrząsowe
- Stabilność połączenia – minimalny deklarowany cykl wtykowy wynosi 50
Typowe zastosowania wtyczki M12 Lite męskiej, prostej, 4-polowej
Produkt znajduje zastosowanie w systemach automatyki, robotyce, na liniach produkcyjnych, a także w urządzeniach sterujących oraz instalacjach pomiarowych. M12, 4-piny zapewniają kompatybilność z szerokim zakresem urządzeń oraz akcesoriów przemysłowych.
Możliwość wykorzystania w miejscach o wysokich wymaganiach dotyczących szczelności i odporności gwarantuje bezproblemową pracę zarówno w halach produkcyjnych, jak i w trudnych warunkach zewnętrznych.
