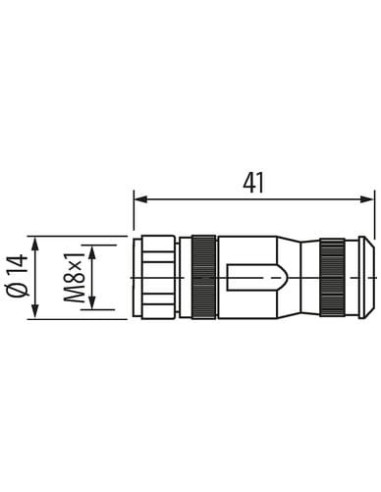

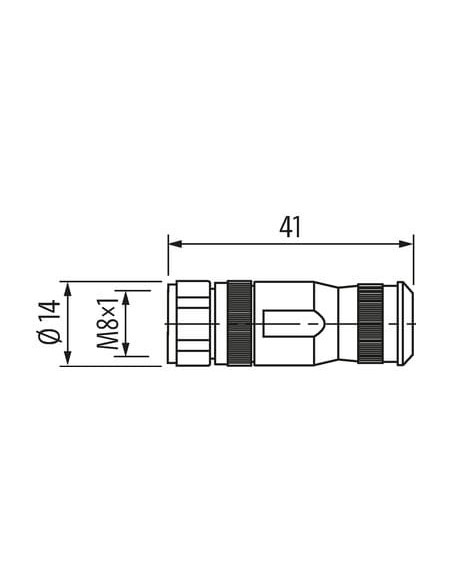

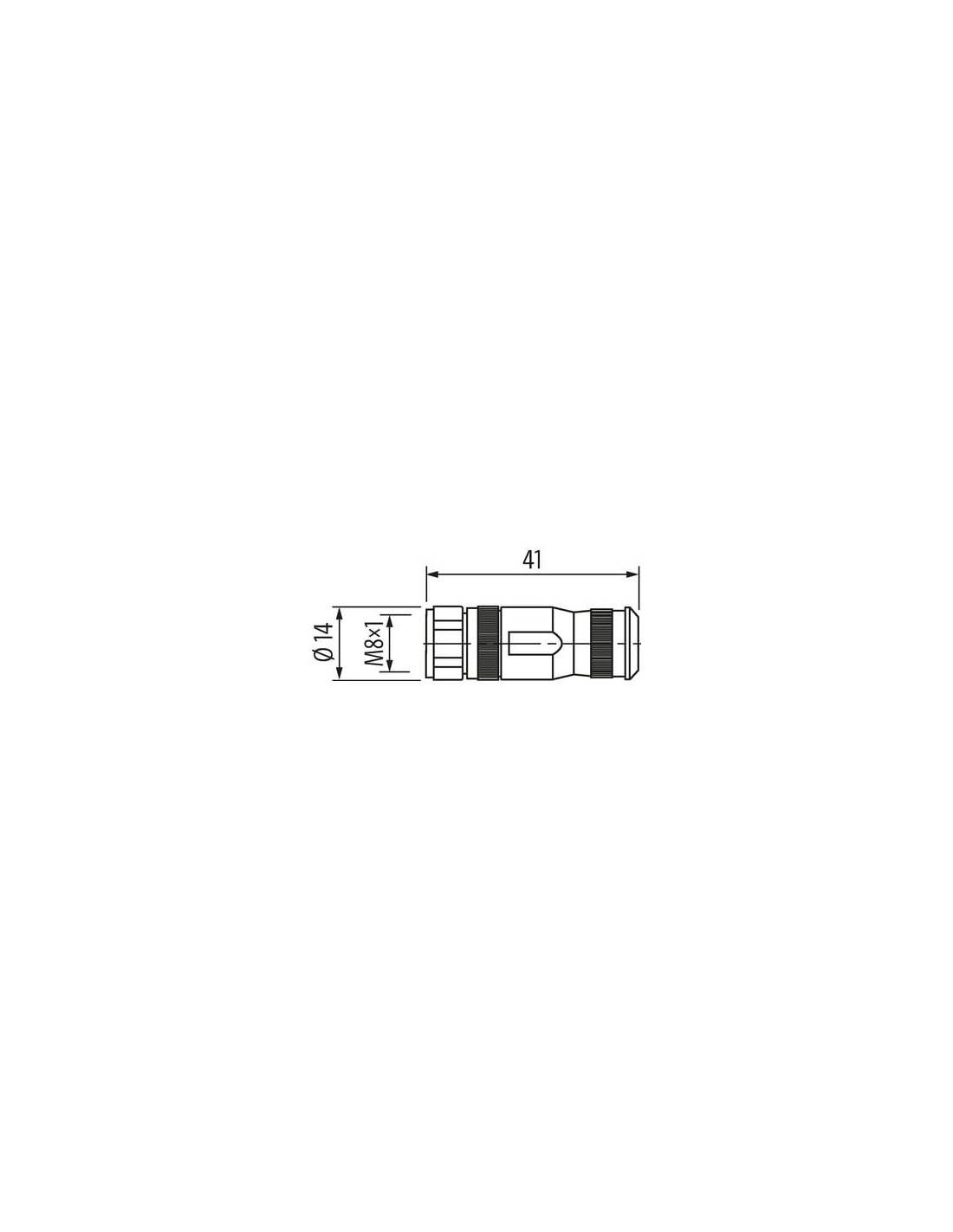

Żeński proste
M8, 4-piny
Kodowanie D
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Family construction form | M8 |
| Cykle wtykowe min. | 100 |

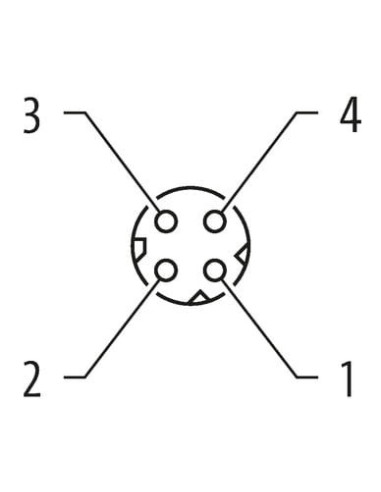

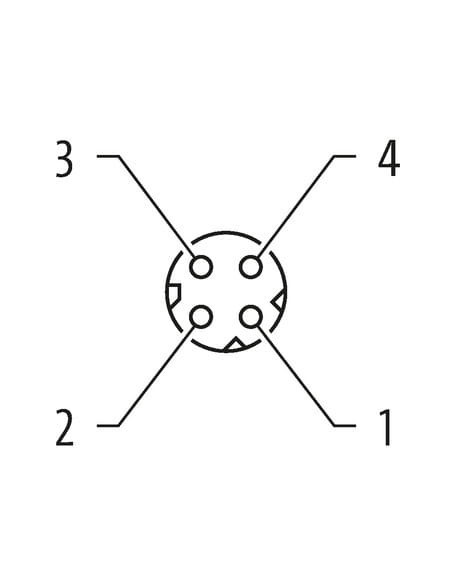

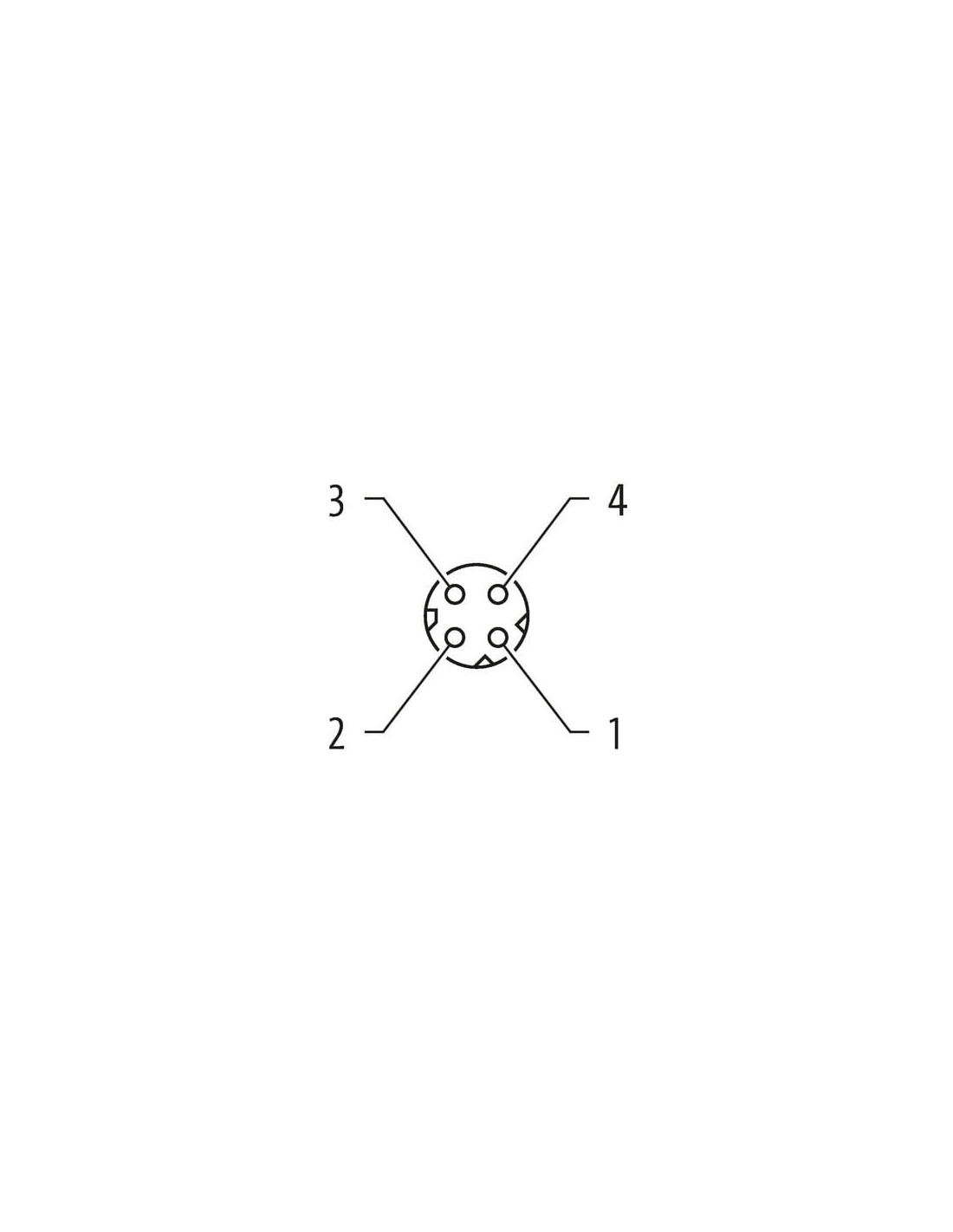

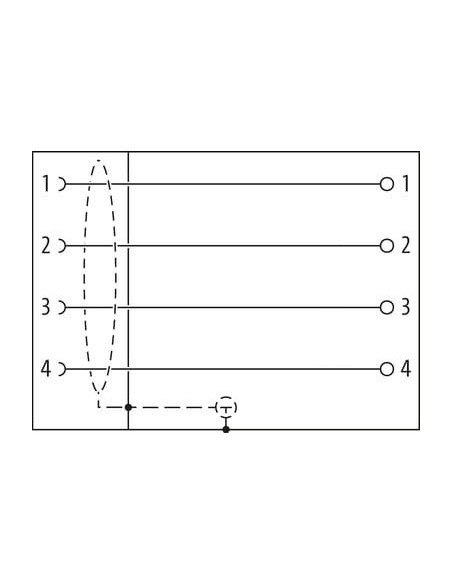

Instalowanie | Układ pinów
| Kodowanie | D |

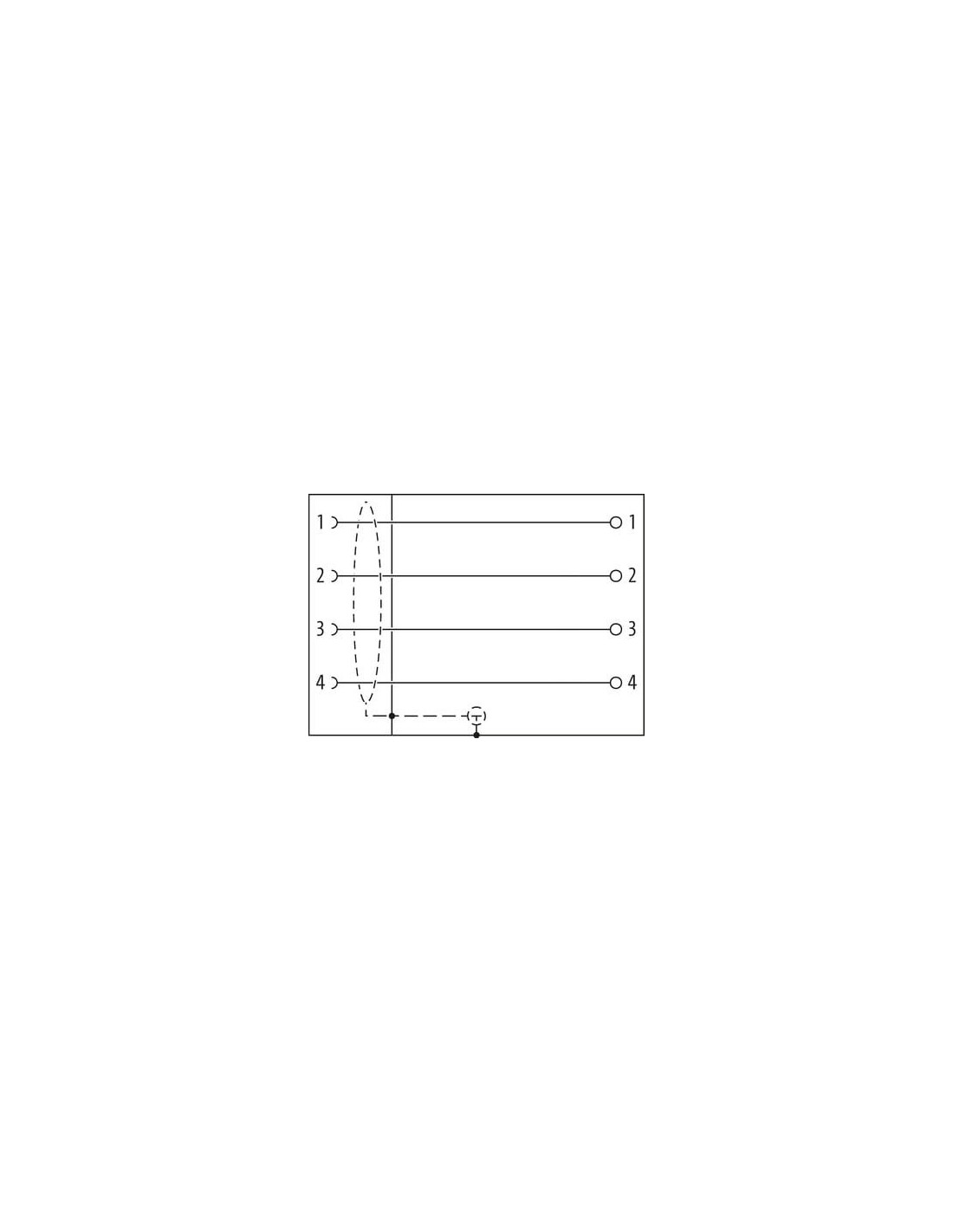

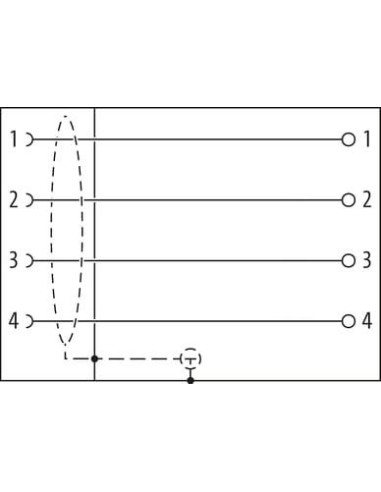

Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | nickel plated |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy maks. | 6,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

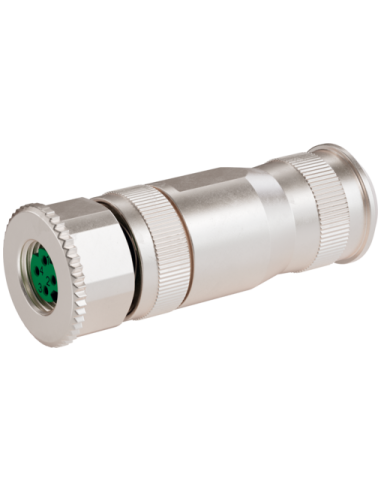

Gniazdo M8 D-code 4-pin śrubowe ekranowane – 7000-09221-0000000
Gniazdo M8 D-code o numerze katalogowym 7000-09221-0000000 to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych i automatyki. Urządzenie to zapewnia pewne i trwałe połączenie elektryczne w systemach wymagających odporności na zakłócenia elektromagnetyczne, dzięki pełnemu ekranowaniu.
Zastosowanie gniazd M8 D-code 4-pin
Gniazda M8 D-code wykorzystywane są powszechnie w instalacjach automatyki przemysłowej, systemach sterowania, czujnikach, urządzeniach sieciowych oraz w aplikacjach, które wymagają wysokiego poziomu ochrony przed kurzem i wilgocią (stopień ochrony IP67). Złącza te doskonale sprawdzają się w środowiskach o wysokim ryzyku zakłóceń elektrycznych, gdzie kluczowa jest stabilność transmisji danych.
Budowa i atuty złącza śrubowego M8
Gniazdo charakteryzuje się prostą, żeńską konstrukcją z czterema pinami i jest przystosowane do łatwego oraz szybkiego montażu dzięki zaciskom śrubowym. Obudowa wykonana jest z trwałych materiałów, a styk pokryto niklem, co wpływa na odporność na korozję i wydłuża żywotność połączeń.
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Stopień ochrony IP67 – odporność na wilgoć i zanieczyszczenia
- Uniwersalne zastosowanie w magistralach przemysłowych (np. Ethernet przemysłowy)
- Szybki i bezpieczny montaż na przewodach o przekroju 0,14...0,5 mm²
- Solidna, metalowa obudowa zapewniająca trwałość mechaniczną
- Zabezpieczenie przeciwwstrząsowe – zwiększone bezpieczeństwo pracy w maszynach
- Możliwość wielokrotnego użycia dzięki min. 100 cyklom wtykowym
Montaż i kompatybilność
Złącze M8 D-code 4-pin jest przystosowane do montażu w miejscach o ograniczonej przestrzeni. Polecane jest do połączeń modułów przemysłowych układów sieciowych oraz do urządzeń wymagających szybkiej transmisji danych i jednoczesnej ochrony przed czynnikami zewnętrznymi. Gwint M8 x 1 oraz standardowy rozstaw pinów ułatwiają integrację z popularnymi rozwiązaniami przemysłowymi.
Główne cechy gniazda M8 D-code
- Kodowanie typu D – dedykowane do transmisji Ethernet i danych sygnałowych
- Prąd znamionowy do 4 A na styk
- Napięcie robocze do 60 V DC / 50 V AC
- Szeroki zakres temperatur pracy: -30°C do +85°C
- Solidny i trwały montaż: włożone, przykręcone, zabezpieczone przed wstrząsami
Gniazdo M8 D-code z zaciskiem śrubowym to niezawodne rozwiązanie do budowy trwałych i bezpiecznych połączeń w warunkach przemysłowych. Szczególnie polecane do systemów, w których liczy się nie tylko jakość transmisji, ale również wytrzymałość mechaniczna i niezawodność działania w trudnych warunkach środowiskowych.
