Żeński proste
M12, 5-piny
Zaciski nożowe
Przekrój portu: 0.34...0.5 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,34 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 2 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,7 mm |
| Obszar zaciskowy maks. | 6 mm |
| Wysokość | 49 mm |
| Szerokość | 20,5 mm |
| Głębokość | 20,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

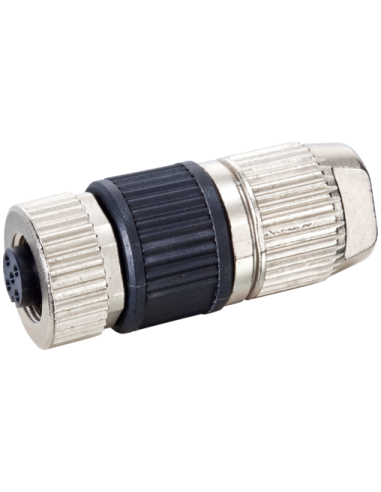

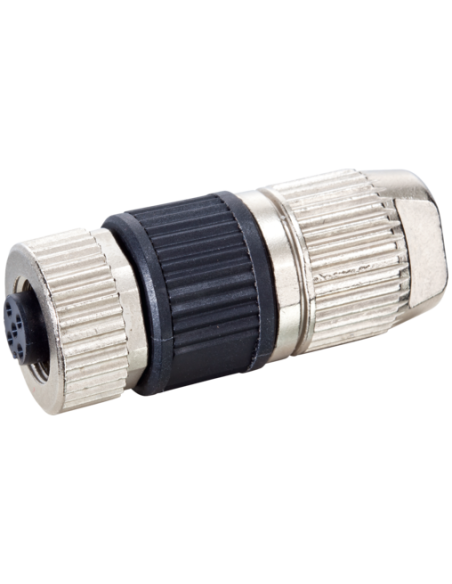

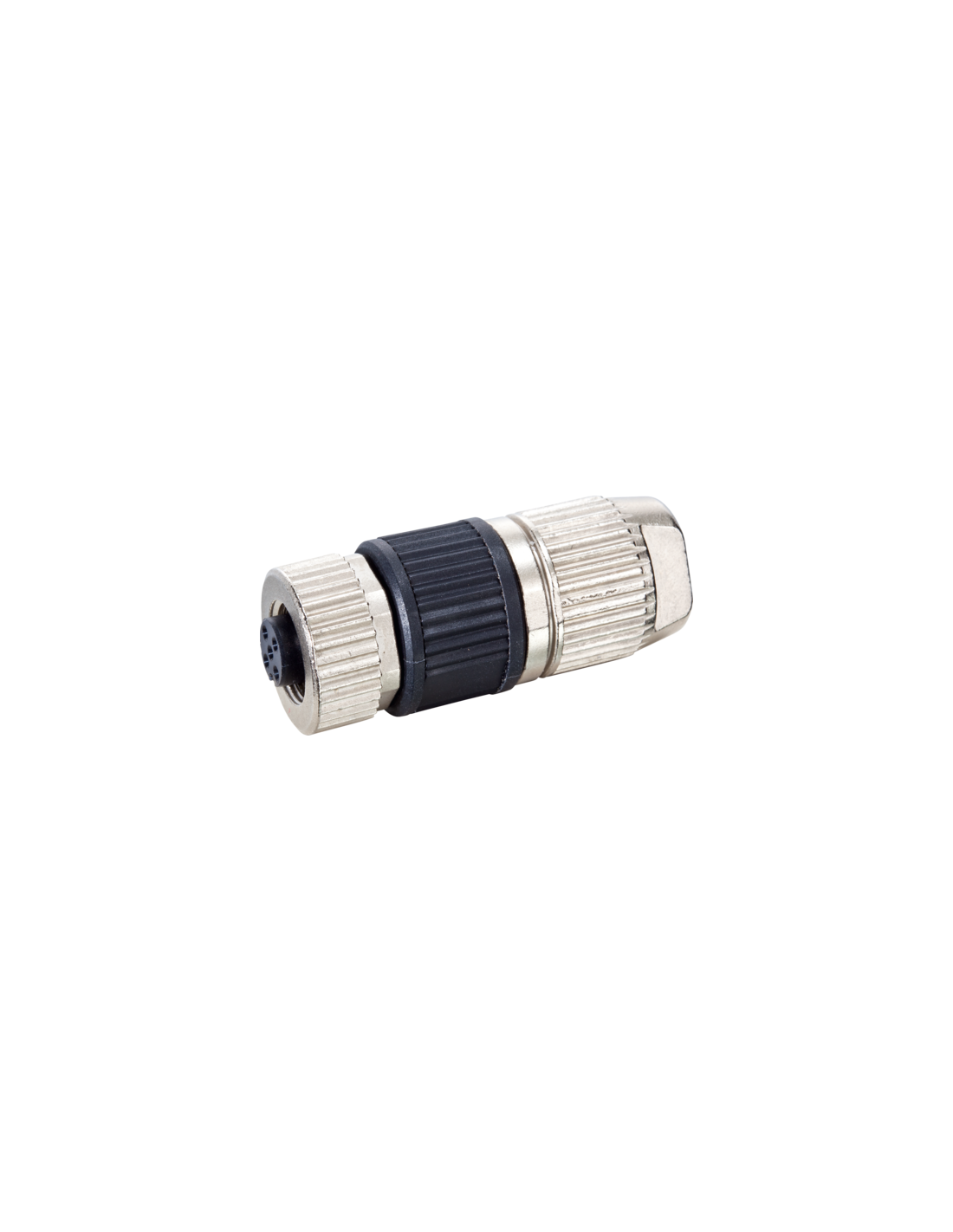

Wtyczka M12 żeńska prosta Slimline 5-polowa – profesjonalne złącze przemysłowe
Wtyczka M12 żeńska prosta Slimline 5-polowa to precyzyjne złącze elektryczne, które znajduje zastosowanie w wielu gałęziach automatyki przemysłowej, systemach sterowania, robotyce oraz maszynach produkcyjnych. Kompaktowa budowa oraz wysoki stopień ochrony IP67 umożliwiają jej bezpieczne funkcjonowanie w trudnych warunkach środowiskowych, takich jak obecność kurzu czy wilgoci.
Zastosowanie wtyczki M12 żeńskiej 5-polowej
Złącze M12 jest uniwersalnym rozwiązaniem do podłączania czujników, siłowników, urządzeń kontrolnych oraz szeregu aplikacji przemysłowych, które wymagają niezawodności i trwałości połączenia. Dzięki budowie 5-polowej umożliwia przesył sygnałów cyfrowych oraz analogowych, co czyni ją idealnym wyborem do transmisji danych i zasilania niewielkich urządzeń.
- Przemysł automatyki – podłączanie czujników i elementów wykonawczych.
- Maszyny i linie produkcyjne – szybkie oraz łatwe okablowanie bez ryzyka błędów montażowych.
- Systemy bezpieczeństwa – niezawodne połączenie w aplikacjach wymagających wysokiej odporności na czynniki zewnętrzne.
- Robotyka – wielokanałowe połączenia transmisji sygnałowej i zasilającej.
Kluczowe cechy i zalety złącza Slimline M12 5-pin
- Kompaktowa budowa – wtyczka typu Slimline znacząco ułatwia instalację w miejscach o ograniczonej przestrzeni.
- Wysoka odporność mechaniczna – metalowa obudowa zapewnia ochronę przed uszkodzeniami oraz wpływem agresywnych mediów.
- Stopień ochrony IP67 – pełna szczelność przeciwpyłowa oraz odporność na zanurzenie w wodzie.
- Zaciski nożowe – szybki i pewny sposób podłączania przewodów bez konieczności użycia specjalnych narzędzi lutowniczych.
- Szeroki zakres temperatur pracy – od -25°C do +85°C, co pozwala na stosowanie w różnorodnych warunkach środowiskowych.

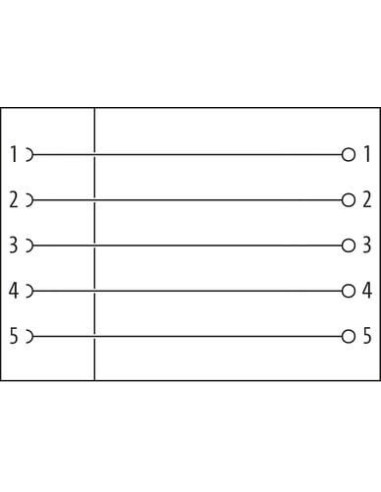

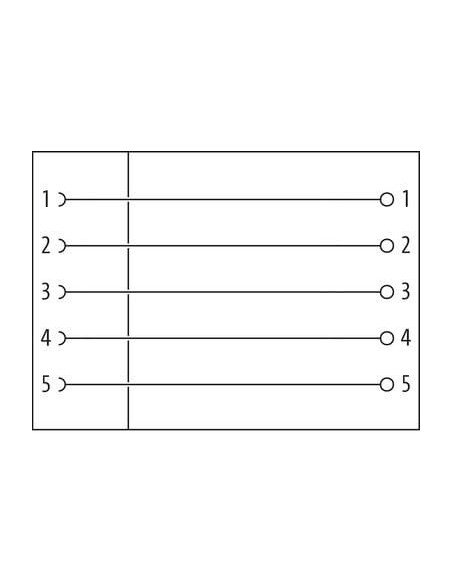

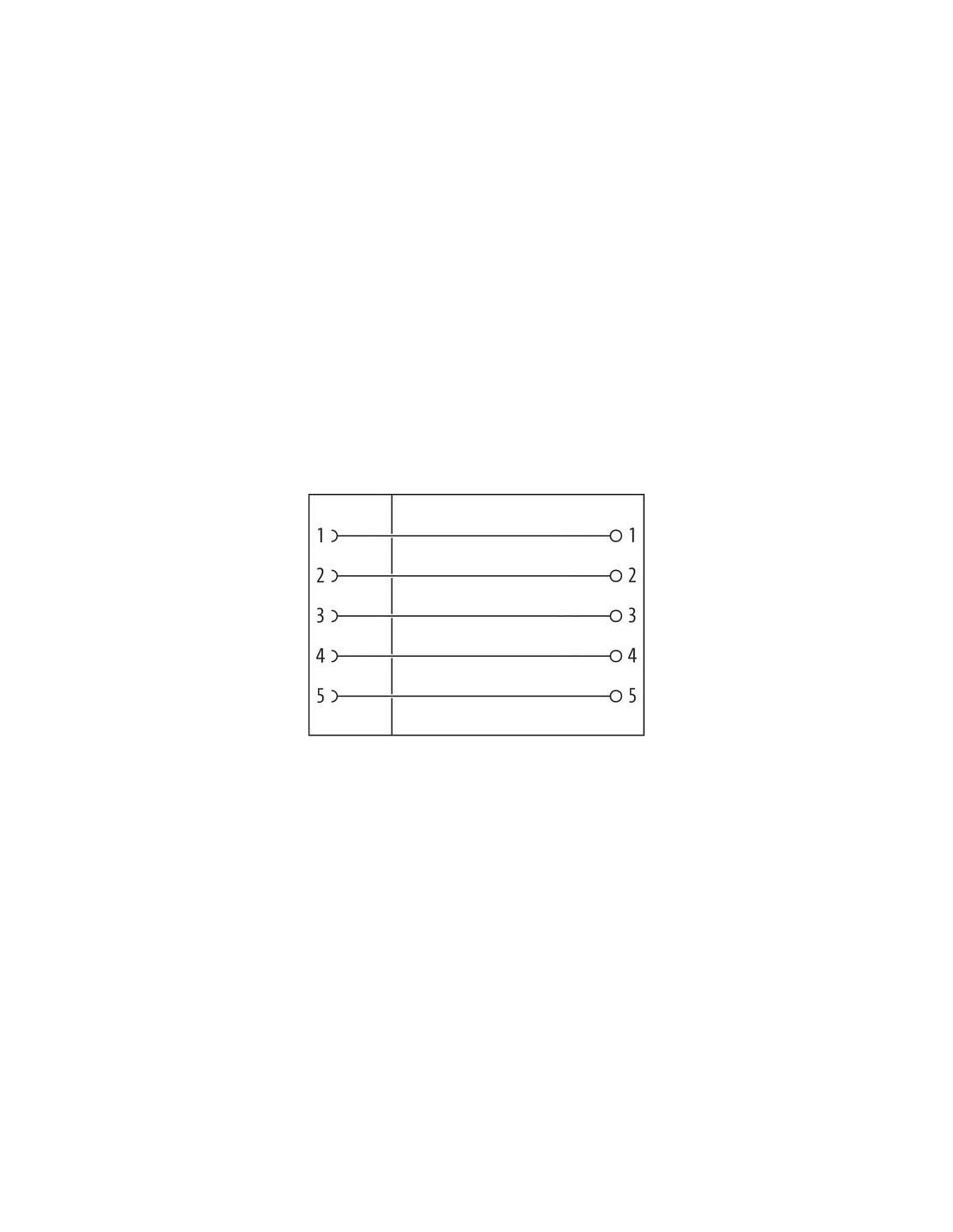

Budowa i schemat połączeń wtyczki 5-polowej M12
Specjalnie zaprojektowany układ pinów oraz wysokiej jakości zaciski nożowe gwarantują szybkie, trwałe i odporne na wibracje połączenie elektryczne. Złącze M12 5-pin jest kompatybilne z szeroką gamą przewodów o przekroju od 0,34 do 0,5 mm².
Wtyczka jest wyposażona w wyraźnie oznaczone styki, co ułatwia identyfikację podczas instalacji i integracji w rozbudowanych systemach automatyki.
Bezpieczeństwo i trwałość użytkowania
Zastosowanie elementów zabezpieczających przed przeciążeniem mechanicznym, jak również ochrony przed wpływem agresywnych mediów, sprawia, że złącze jest odpowiednie do wymagających aplikacji przemysłowych. Podczas instalacji zaleca się zabezpieczenie przewodów przed nadmiernym naprężeniem oraz przestrzeganie dopuszczalnych promieni gięcia, aby zachować pełną klasę szczelności IP67.
Podsumowanie – uniwersalne złącze M12 żeńskie 5-polowe
Wtyczka M12 żeńska Slimline 5-polowa to niezawodne rozwiązanie dla przemysłu, które zapewnia pewność połączenia, łatwość montażu i szerokie możliwości zastosowań w nowoczesnych instalacjach automatyki.
