Dostępny
Męski prosty
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PBT |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

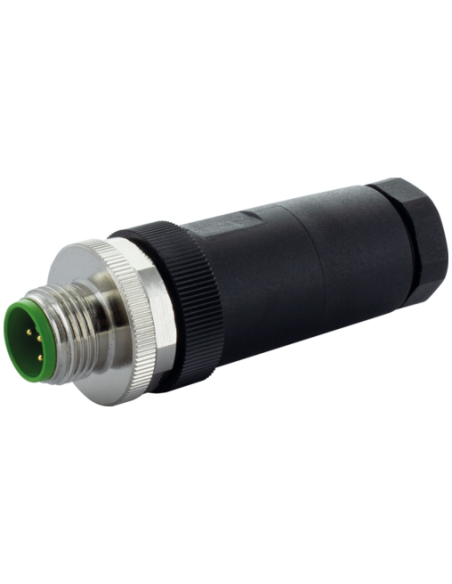

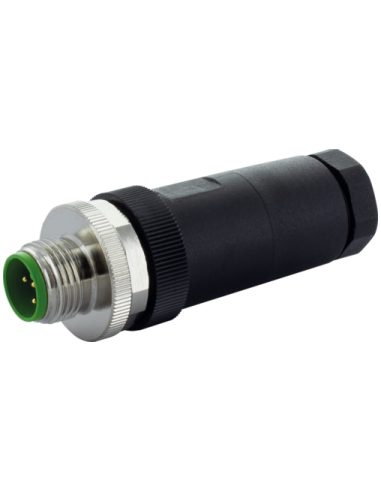

Wtyczka M12 męska, prosta, 5-polowa – profesjonalne rozwiązanie do połączeń przemysłowych
Wtyczka M12 męska, prosta, 5-polowa (kod: 7000-12762-0000000) to niezawodny element przeznaczony do zastosowań w automatyce przemysłowej, maszynach oraz urządzeniach wymagających pewnych i trwałych połączeń elektrycznych.
Wytrzymała konstrukcja i odporność na czynniki zewnętrzne
Obudowa wtyczki wykonana jest z wysokiej jakości tworzywa PBT, co zapewnia jej doskonałą odporność chemiczną oraz na działanie olejów. To czyni ją idealnym wyborem zarówno do typowych instalacji, jak i do warunków o podwyższonej agresywności środowiska. Wtyczka posiada wysoką klasę szczelności IP67 według normy EN IEC 60529, gwarantując ochronę przed wnikaniem kurzu oraz wody.
Łatwość montażu oraz uniwersalność zastosowania

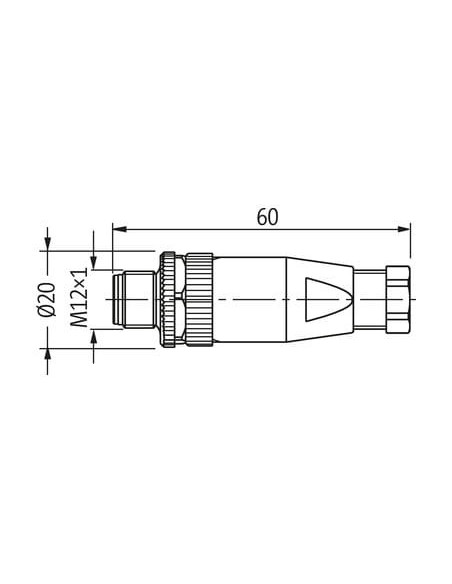

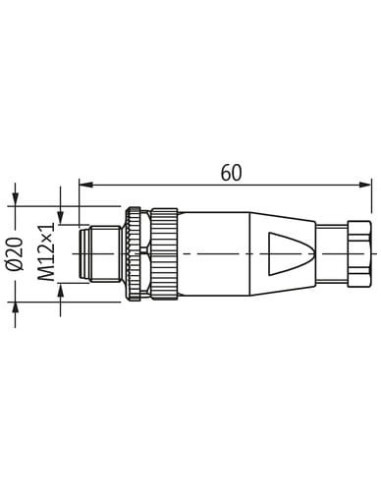

Wtyczka M12 5-polowa wyposażona jest w zaciski śrubowe, które umożliwiają szybkie i wygodne podłączenie przewodów o średnicy 6–8 mm. Kompaktowe wymiary (średnica 20 mm, długość 60 mm) sprawiają, że produkt znajduje zastosowanie nawet w miejscach o ograniczonej przestrzeni montażowej.
- Typowe zastosowania:
- Automatyka przemysłowa
- Maszyny produkcyjne
- Czujniki i siłowniki
- Systemy transportowe oraz linie montażowe
Bezpieczeństwo i niezawodność pracy
Posrebrzane styki wykonane z miedzi gwarantują niski opór przejścia oraz stabilność połączenia przez długi okres użytkowania. Produkt oferuje wysoki poziom izolacji oraz ochronę w warunkach zmiennych temperatur — od -40°C do 85°C. Wtyczka spełnia normy EMC oraz wymagania kategorii przepięciowej II.
Przemyślany design oraz szczegóły techniczne
- 5 pinów pozwala na transmisję sygnału oraz zasilania w jednym złączu
- Standardowe kodowanie typu A zapewnia uniwersalność oraz zgodność z większością urządzeń automatyki
- Solidna blokada oparta na śrubowym mocowaniu gwarantuje trwałość i niezawodność połączenia w warunkach wibracji
- Łatwy w obsłudze montaż – moment dokręcenia 0,6 Nm, rozwartość klucza SW18

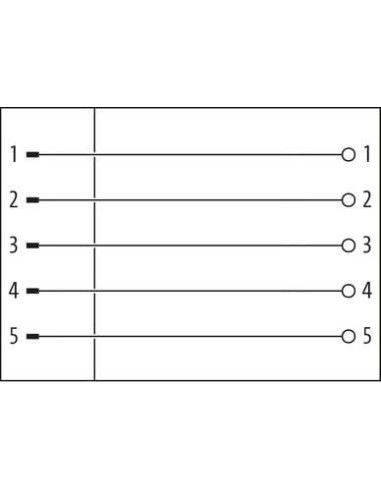

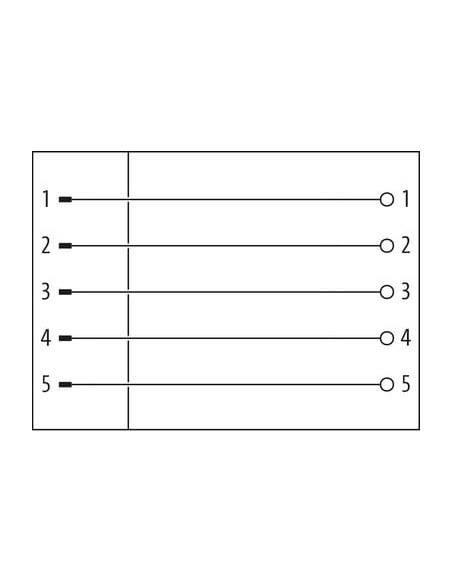

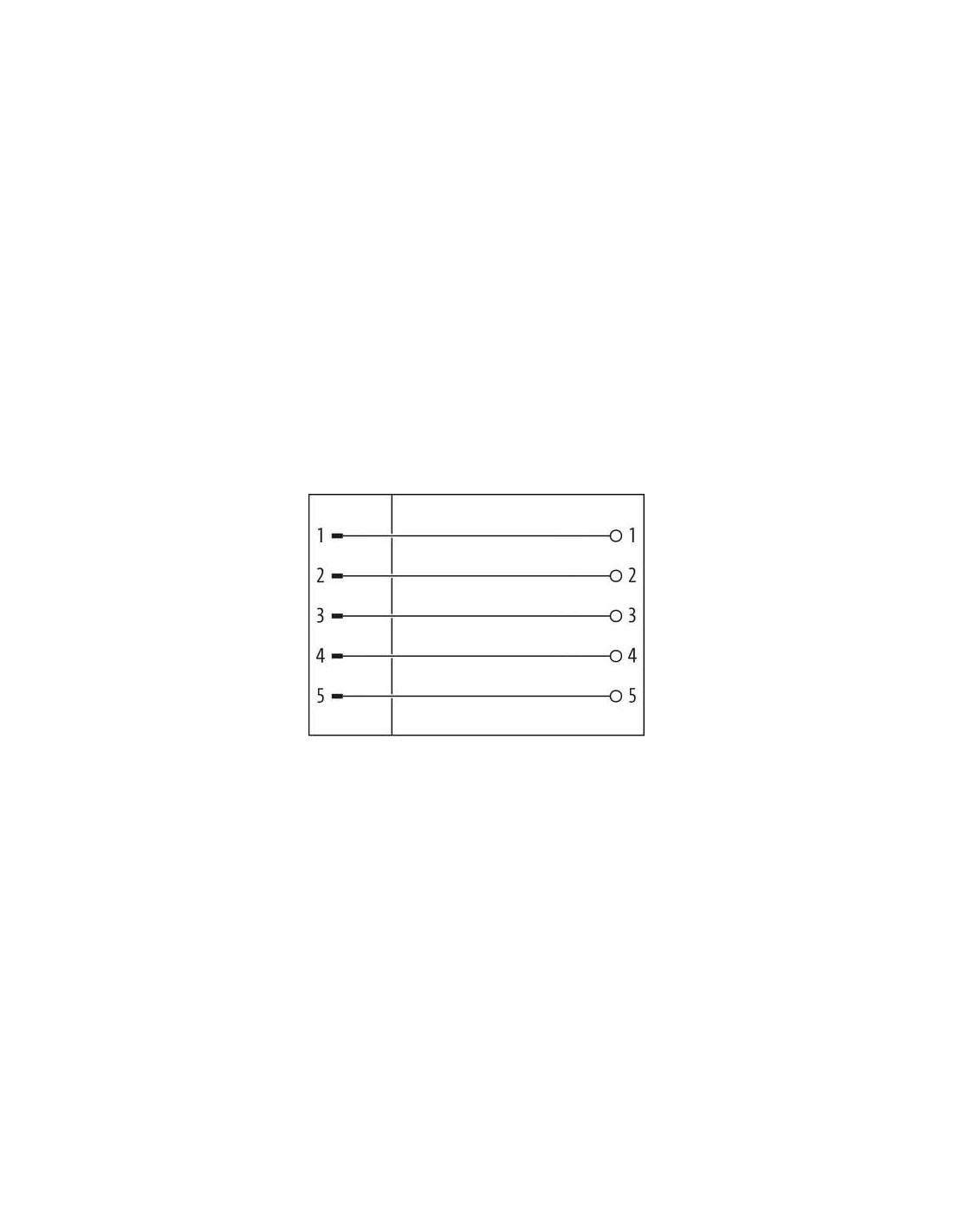

Typowe połączenie i schemat podłączenia
Dzięki przejrzystym oznaczeniom pinów oraz intuicyjnej budowie można łatwo i szybko wykonać poprawne podłączenie przewodów, zachowując jednocześnie niezawodność transmisji sygnału.
Podsumowanie – Wtyczka M12 męska, prosta, 5-polowa
5-polowa wtyczka M12 z zaciskami śrubowymi to rozwiązanie polecane wszędzie tam, gdzie priorytetem jest trwałość, wygoda instalacji oraz wysoki poziom ochrony przed niekorzystnymi warunkami środowiskowymi i mechanicznymi. Idealnie sprawdza się w nowoczesnych instalacjach przemysłowych oraz zaawansowanych układach automatyki.
