Customized printing and packaging
Męski prosty

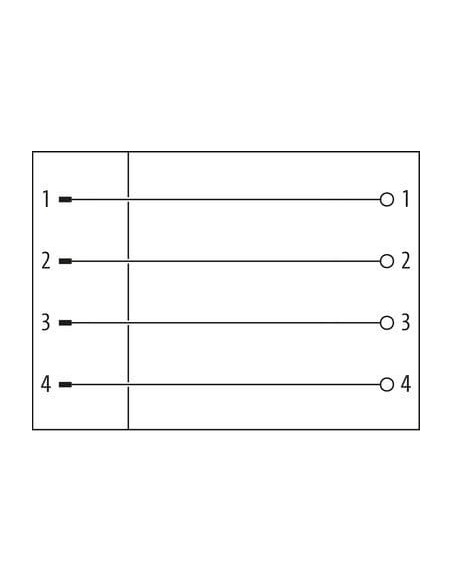

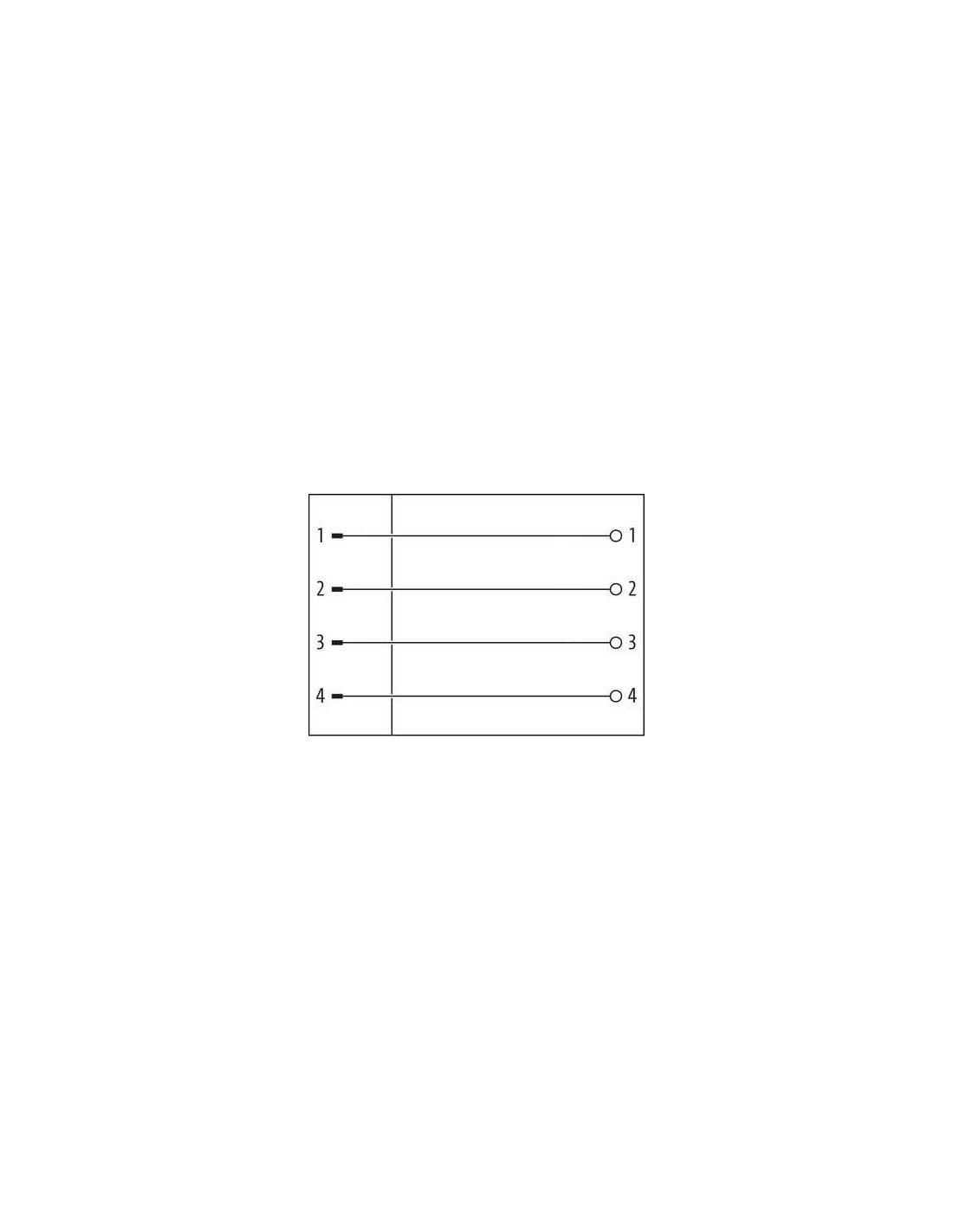

M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 męska 4-polowa 0° IDC 0,25–0,5 mm2 – profesjonalne rozwiązanie połączeniowe

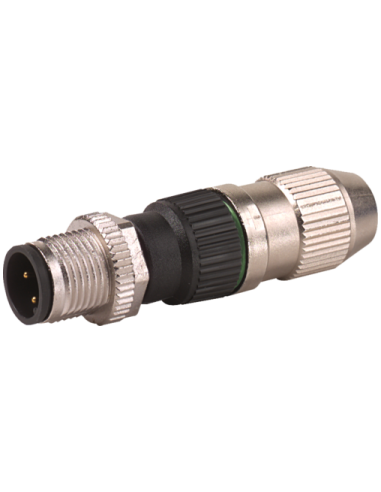

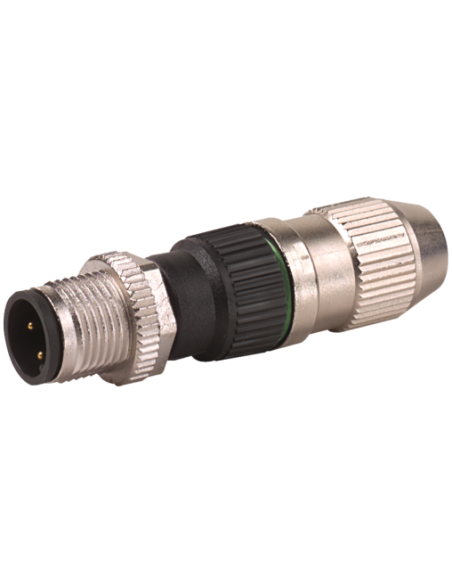

Wtyczka MOSA M12 męska 0° (IDC) 4-polowa to specjalistyczny komponent zaprojektowany z myślą o niezawodnych połączeniach elektrycznych w zaawansowanych instalacjach automatyki oraz systemów przemysłowych. Oparta na czterosygnałowym układzie pinów i solidnej konstrukcji, znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony oraz trwałości eksploatacyjnej.
Zastosowania wtyczki M12 – automatyka, systemy przemysłowe, czujniki
Wtyczki M12 dzięki swojej uniwersalności znajdują szerokie zastosowanie w:
- Automatyce przemysłowej – zapewniają szybkie i pewne połączenia w systemach sterowania.
- Podłączaniu czujników, siłowników i przekaźników – gwarantują stabilność sygnału.
- Systemach transportowych i liniach produkcyjnych – odporność na wstrząsy oraz drgania zwiększa żywotność komponentów.
- Zastosowaniach mobilnych – solidna konstrukcja umożliwia montaż w pojazdach przemysłowych oraz urządzeniach zewnętrznych.
Wytrzymałość i pewność połączenia – stopień ochrony IP67
Wytrzymała obudowa oraz stopień ochrony IP67 pozwalają na pracę urządzenia w wymagających warunkach przemysłowych – zarówno w pomieszczeniach, jak i w środowisku zewnętrznym. Bezpieczeństwo połączenia zapewniają również takie cechy, jak zabezpieczenie przeciwwstrząsowe oraz wysokiej jakości materiały użyte do wykonania złącza.
Zalety techniczne wtyczki MOSA M12 IDC 4P
- Szybki i wygodny montaż dzięki technologii zacisków IDC.
- Maksymalne napięcie robocze 32 V AC/DC oraz prąd 4 A na styk – doskonałe parametry do szerokiego wachlarza aplikacji.
- Pozłacane styki i niklowana powłoka gwintu zwiększają odporność na korozję oraz poprawiają jakość przesyłanych sygnałów.

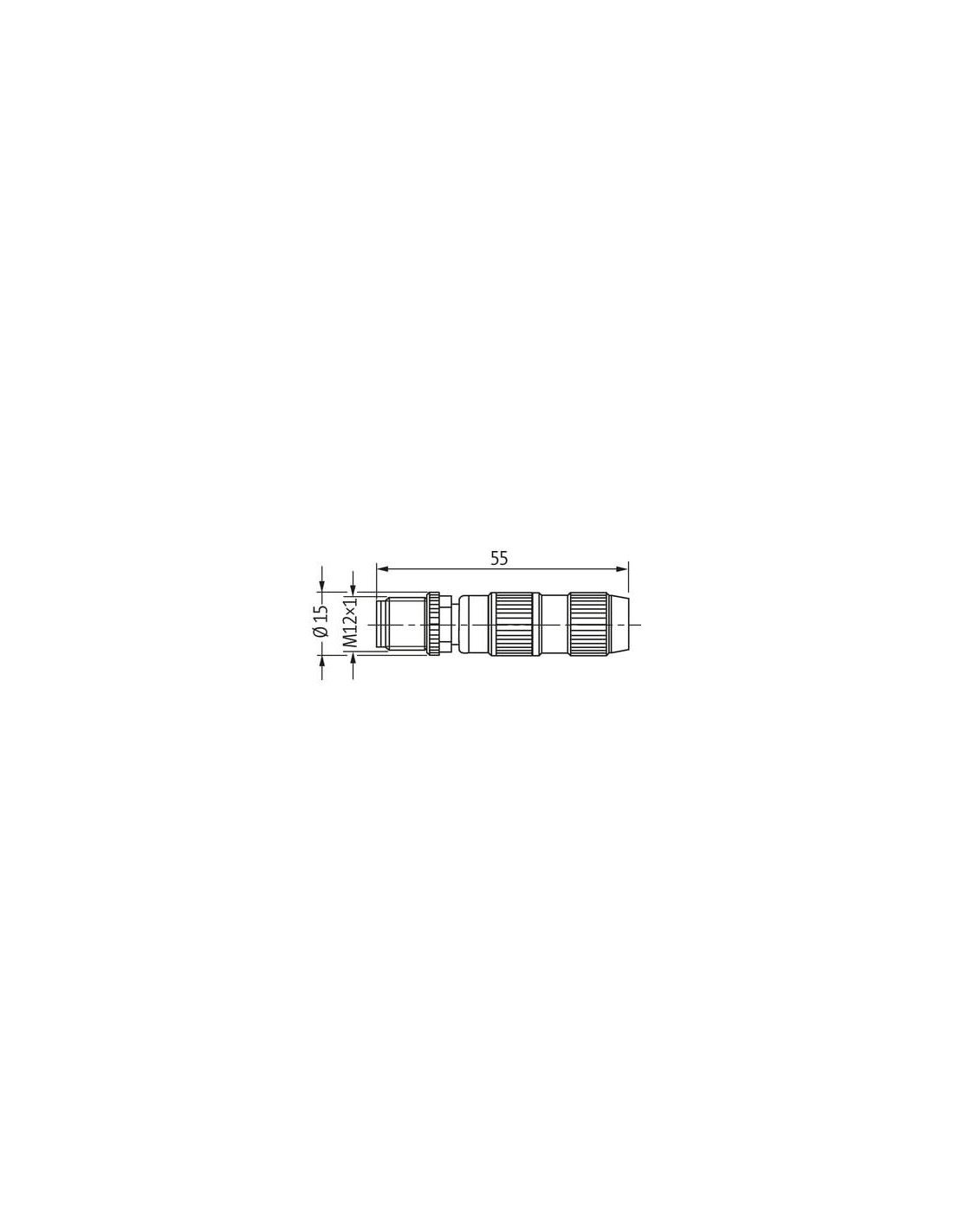

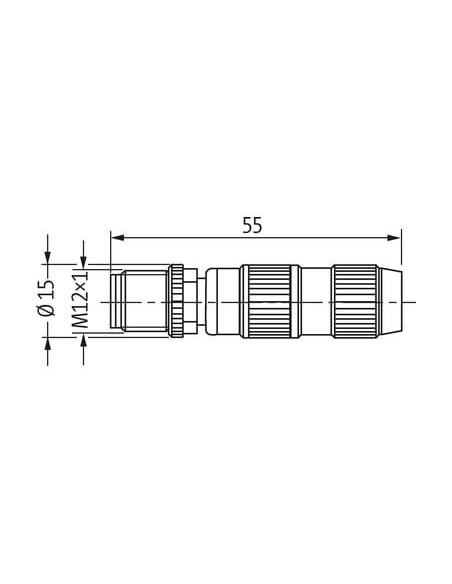

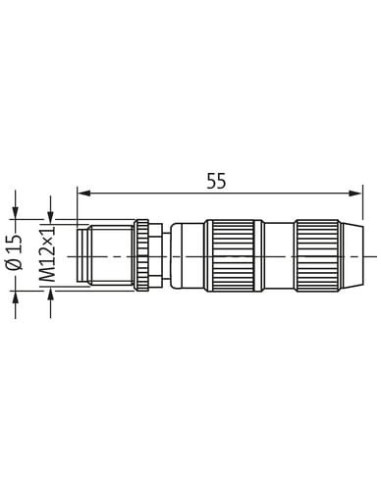

- Solidny gwint M12 x 1 i średnica montażowa 15 mm zapewniają uniwersalność instalacji.
- Odporność na temperatury w zakresie od -25°C do +85°C pozwala na zastosowanie w wymagających warunkach pracy.
Możliwości wykorzystania i zgodność z normami
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co czyni go kompatybilnym z szeroką gamą przemysłowych wtyków i gniazd M12. Możliwość stosowania przewodów o przekroju od 0,25 do 0,5 mm² pozwala na elastyczne dopasowanie do różnorodnych potrzeb instalacyjnych.
Uwagi montażowe – prawidłowa instalacja wtyczki M12
Aby zachować pełną szczelność i trwałość połączenia, warto stosować się do zaleceń producenta dotyczących zabezpieczenia przed naprężeniami mechanicznymi (np. używać opasek kablowych) oraz nie przekraczać zalecanych promieni gięcia przewodów. Montaż i przykręcenie wtyczki zapewnia zachowanie deklarowanego stopnia ochrony IP67.
Podsumowanie – szerokie możliwości i niezawodność
Wtyczka M12 męska 0° (IDC) 4-polowa to rekomendowany wybór wszędzie tam, gdzie liczy się bezawaryjność, łatwość serwisowania i uniwersalność zastosowań w warunkach przemysłowych, automatyce, robotyce czy infrastrukturze technicznej. To niezawodne połączenie nowoczesnej technologii i przemyślanej konstrukcji mechanicznej.
