M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 Power L-cod męski/żeński 5-pin, 3 m – profesjonalne rozwiązanie do zasilania

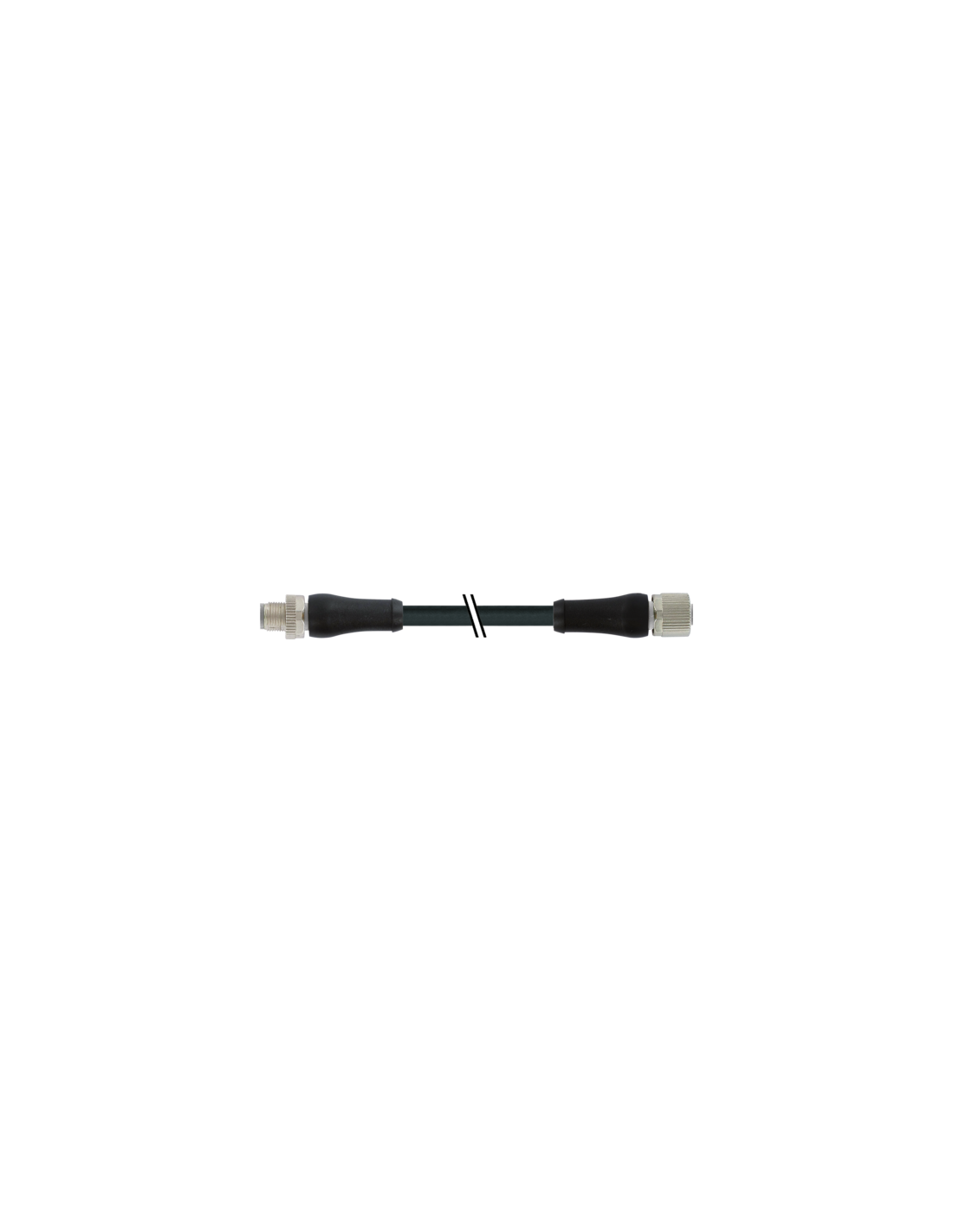

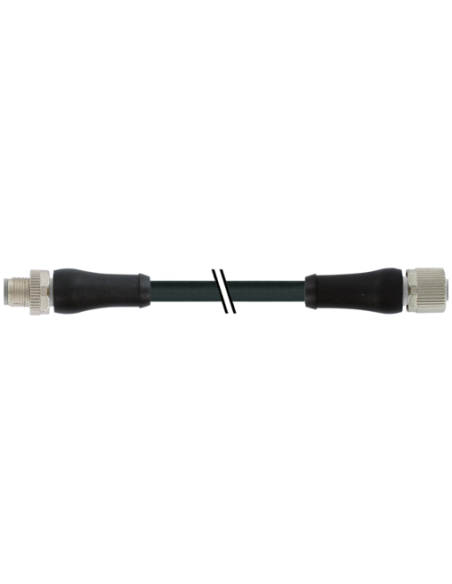

Konektor M12 Power o kodzie 7000-P4241-P040300 to wysokiej jakości przewód z dwoma prostymi złączami (męskim 0° oraz żeńskim 0°), wyposażony w pięciopinowe złącza z kodowaniem typu L. Przewód ma długość 3 metry, co stanowi uniwersalne rozwiązanie dla szerokiego spektrum zastosowań przemysłowych, automatyki oraz instalacji zasilających, wymagających podwyższonej niezawodności i bezpieczeństwa połączeń.
Zaawansowana konstrukcja konektora M12 L-cod
Złącza wyprodukowane w standardzie M12 x 1 zapewniają pewny i trwały montaż. Pozłacane styki (wykonane ze stopu miedzi) gwarantują niezawodne przewodzenie sygnałów oraz zasilania, nawet w trudnych warunkach przemysłowych. Konektor posiada obudowę z wytrzymałego tworzywa PUR, która zapewnia odporność na czynniki chemiczne oraz oleje przemysłowe.
- Kodowanie typu L – rekomendowane do aplikacji zasilających, umożliwia przesyłanie wyższych prądów, zachowując kwestie bezpieczeństwa.
- Stopień ochrony IP65/IP67 – zapewnia wysoką szczelność przy połączeniu włożonym i dokręconym, idealny do pracy w środowiskach narażonych na kurz i wilgoć.
- Wysoka obciążalność prądowa – do 12 A na styk (DC), co w pełni wystarcza do zasilania napędów, silników oraz systemów automatyki.
- Norma IEC 61076-2-111 – pełna zgodność z obowiązującymi standardami przemysłowymi.
Typowe zastosowania konektora M12 Power z kodowaniem L
Konektor M12 Power (L-cod) doskonale sprawdzi się w nowoczesnych liniach produkcyjnych, przemyśle maszynowym, systemach rozdziału zasilania oraz zaawansowanych rozwiązaniach automatyki przemysłowej. Świetnie nadaje się do:
- Zasilania napędów elektrycznych oraz silników o dużym poborze prądu,
- Systemów robotycznych wymagających niezawodności i szczelności połączeń,
- Infrastruktury sterującej w szafach automatyki czy rozdzielnicach elektrycznych,
- Wysokoobciążalnych aplikacji zasilających w środowiskach o wysokim poziomie zanieczyszczenia.
Materiały odporne na czynniki zewnętrzne – długa żywotność konektora M12
Materiał obudowy przewodu M12 (PUR) oraz uszczelki (FKM) zapewniają odporność na oleje, substancje chemiczne, promieniowanie UV oraz uszkodzenia mechaniczne. Przewód jest wolny od halogenów, ołowiu, kadmu oraz FCKW, co czyni połączenie przyjaznym dla środowiska i zgodnym z restrykcyjnymi normami przemysłowymi.
Bezpieczeństwo, łatwość montażu i ergonomia złącza M12 Power
Konektor wyposażony jest w zabezpieczenie przeciwwstrząsowe oraz wyraźnie oznaczone przewody, co znacznie upraszcza proces instalacji. Śruba za pomocą klucza SW17 zapewnia szybki i pewny montaż bez użycia specjalistycznych narzędzi. Dopuszczalny zakres temperatury pracy wynosi od -25°C do 85°C, a szeroki zakres parametrów elektrycznych pozwala na uniwersalne wykorzystanie przewodu nawet w najbardziej wymagających aplikacjach.
Konektor M12 Power – funkcjonalność przewodu i łatwość instalacji

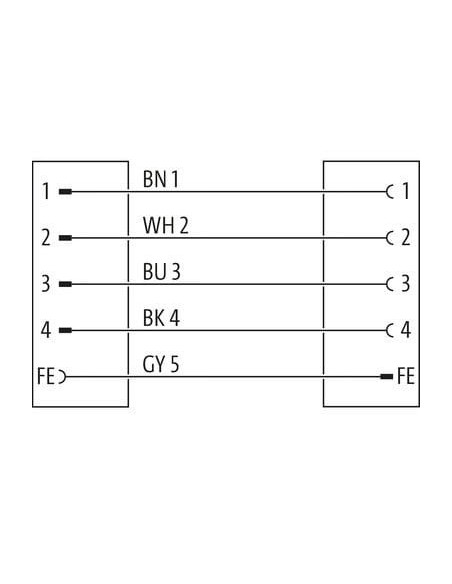

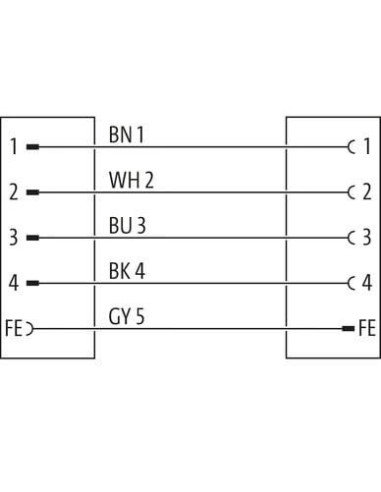

Układ przewodów (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary, FE – masa ochronna) znacząco ułatwia szybkie podłączenie przewodu w różnych systemach automatyki. Odpowiedni dla peszli o wewnętrznej średnicy 12 mm, przewód znakomicie sprawdzi się w ruchomych aplikacjach dzięki wysokiej wytrzymałości mechanicznej (liczne cykle gięcia i skręcania).
