Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

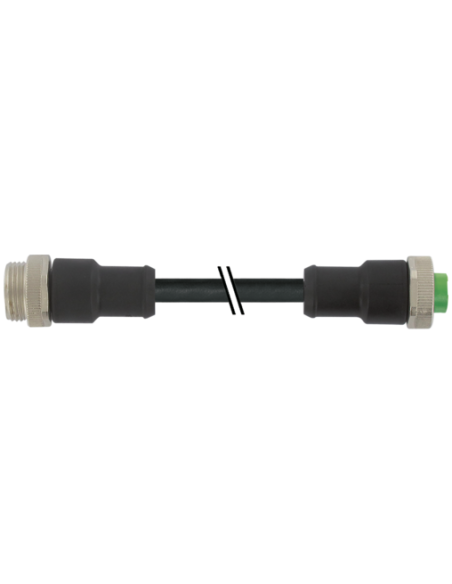

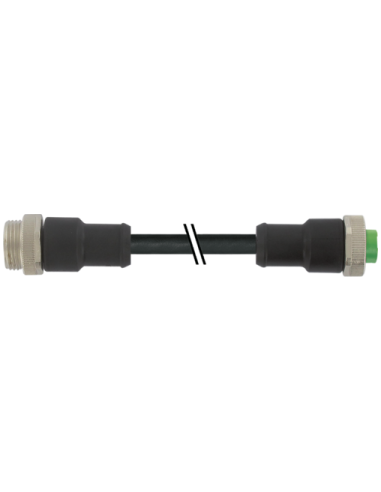

Konektor Mini 7/8" męski–żeński 3-pinowy z kablem 5 m 7700-A3A01-UMB0500
Konektor mini 7/8" męski, prosty / żeński, prosty to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji elektroenergetycznych. Złącze posiada 3 piny i długość 5 metrów, co umożliwia wygodne i elastyczne prowadzenie przewodów nawet na większe odległości.
Zastosowanie konektorów Mini 7/8"
Produkt z powodzeniem wykorzystywany jest w aplikacjach przemysłowych, rozdzielniach, maszynach, liniach produkcyjnych oraz jako element okablowania systemów zasilania. Konektor doskonale sprawdza się wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń oraz odporność na warunki otoczenia, w tym wibracje, wilgoć oraz narażenie na oleje i chemikalia.
- Bezpieczne zasilanie urządzeń i maszyn
- Podłączanie czujników i aktuatorów w automatyce przemysłowej
- Tworzenie rozgałęzień instalacji elektrycznej w przemyśle
- Szybka wymiana i serwis przewodów dzięki złączom skręcanym
Wytrzymałość mechaniczna i odporność – IP68
Złącza zostały wykonane z tworzywa PUR o wysokiej odporności na ścieranie, oleje oraz chemikalia. Obudowa i powłoka blokady są niklowane, co dodatkowo zwiększa odporność na korozję. Klasa szczelności IP68 gwarantuje pełną ochronę przed pyłem oraz trwałe zanurzenie w wodzie (przy poprawnym włożeniu i skręceniu złącza). Konektor wyposażony jest także w zabezpieczenie przeciwwstrząsowe.
Bezpieczeństwo użytkowania i trwałość kabla
Kabel elektroenergetyczny spełnia rygorystyczne normy odporności ogniowej (IEC 60332-2-2, UL 1581) oraz odporności chemicznej (DIN EN 60811-404). Kabel posiada 3 żyły o przekroju 1,5 mm² i izolacji w kolorze czarnym. Jest odporny na benzynę i oleje, wytrzymuje intensywną eksploatację: temperatury od -40°C do +80°C, a także miliony cykli gięcia w ruchomych aplikacjach przemysłowych.
Parametry techniczne przewodu i złącza
- Liczba pinów: 3
- Długość kabla: 5 m
- Prąd maksymalny: do 12 A na styk
- Napięcie pracy: do 600 V AC/DC
- Średnica zewnętrzna kabla: 7,4 mm
- Materiał obudowy: PUR
- Odporność na płomień, chemikalia i oleje
- Standardowy gwint: 7/8"-16 UN

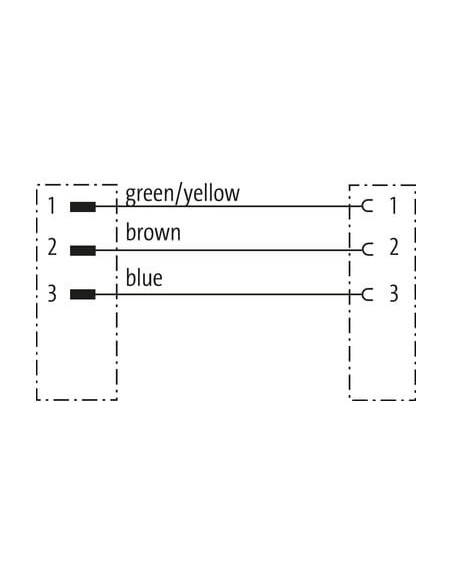

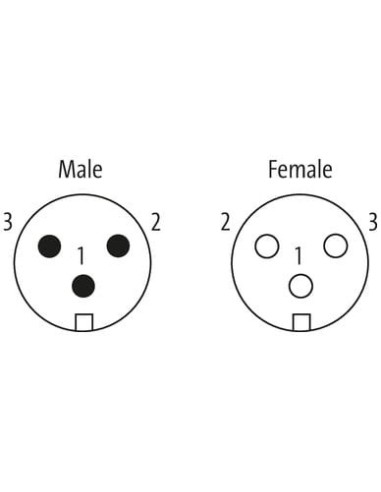

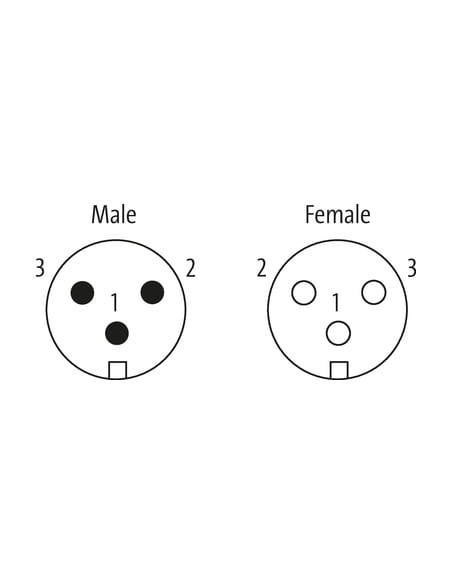

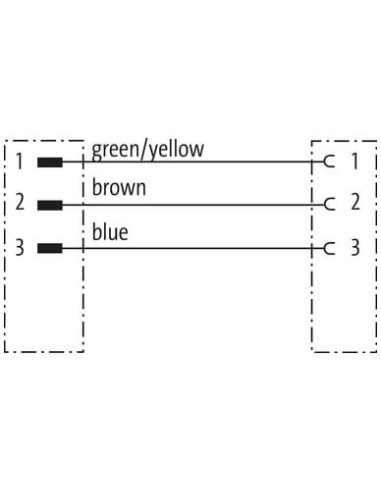

Przyłącza pinów i kolory żył
Schemat poniżej:
- Pin 1 – zielono/żółty (uziemienie/PE)
- Pin 2 – brązowy (L/N)
- Pin 3 – niebieski (L/N)
Pozwala na łatwą i szybką identyfikację połączeń podczas montażu i serwisowania.
Podsumowanie – Konektor Mini 7/8" 3-pinowy
Konektor Mini 7/8" męski–żeński z kablem 5 m to uniwersalne rozwiązanie dla profesjonalnych zastosowań elektrycznych i automatyki przemysłowej, gwarantujące bezpieczną, trwałą oraz niezawodną transmisję zasilania, nawet w trudnych warunkach eksploatacji.
