Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | M12P |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

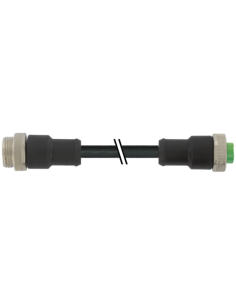

Konektor 7/8" męski–żeński, prosty, 5-pinowy – przewód zasilający 7000-50021-9610060
Konektor 7/8" męski–żeński, prosty, 5-pinowy o długości przewodu 0,6 m to wysokiej jakości element umożliwiający niezawodne połączenie elektryczne w aplikacjach przemysłowych. Złącza typu 7/8” są standardem w automatyce przemysłowej oraz w systemach zasilania i sterowania. Konektor został zaprojektowany z myślą o bezpiecznym i szybkim łączeniu urządzeń zasilających, czujników, siłowników oraz rozdzielnic.
Zastosowanie konektora 7/8" w automatyce i przemyśle
Złącza 7/8" są powszechnie stosowane w automatyce przemysłowej, pojazdach specjalistycznych, maszynach budowlanych, liniach produkcyjnych, systemach transportowych oraz w rozdzielniach. Dzięki dużej wytrzymałości mechanicznej oraz odporności na warunki środowiskowe, doskonale sprawdzają się zarówno w środowiskach suchych, jak i tam, gdzie występuje wilgoć, zapylenie, czy ekspozycja na oleje oraz chemikalia.
- Przemysł maszynowy – połączenie czujników i elementów wykonawczych
- Automatyka – zasilanie modułów I/O oraz urządzeń wykonawczych
- Budowa rozdzielni – łatwe i szybkie łączenie podzespołów
- Systemy transportowe – zapewnienie niezawodnego zasilania przenośników i silników
Wytrzymałość i bezpieczeństwo – kluczowe zalety produktu
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego odpornego chemicznie i na oleje. Połączenia mają stopień ochrony IP67 (po włożeniu i dokręceniu), co gwarantuje pełną pyłoszczelność oraz ochronę przed czasowym zanurzeniem w wodzie. Konektor wyposażony jest w zabezpieczenie przeciwwstrząsowe, a jego montaż polega na łatwym włożeniu i przykręceniu, co minimalizuje ryzyko przemieszczenia się lub rozłączenia w trakcie pracy.
- Wysoka odporność mechaniczna oraz na drgania
- Odporność na promieniowanie UV, oleje, benzynę i chemikalia
- Temperatura pracy: od -25°C do 85°C (złącze) oraz szeroki zakres dla przewodu
- Bezołowiowa i bezhalogenowa izolacja, odpowiednia dla przemysłu spożywczego i farmaceutycznego
Budowa i parametry przewodu połączeniowego
Przewód o długości 0,6 m posiada pięć żył o przekroju 1,5 mm², wykonanych z wysokiej klasy miedzi w klasie skrętki 6 (84 druciki o średnicy 0,15 mm każdy). Izolacja to trwały materiał PP, a płaszcz wykonano z odpornego na ścieranie i środki chemiczne PUR. Przewód charakteryzuje się dużą elastycznością, znaczną odpornością na ścieranie oraz wysokimi parametrami eksploatacyjnymi – sprawdzi się zarówno w instalacjach stałych, jak i ruchomych.
- Pięć żył: czarny, niebieski, brązowy, zielono-żółty (PE), biały
- Wytrzymałość na 5 milionów cykli gięcia (instalacje ruchome)
- Obciążalność prądowa do 13,5 A (dla przewodu)
- Maksymalne napięcie robocze AC: 1000 V
- Wysoka odporność na płomienie – spełnia normy UL i IEC
Schemat połączeń i oznaczenia styków konektora 7/8"
Układ pinów wtyku męskiego i żeńskiego umożliwia szybkie podłączenie i łatwą identyfikację poszczególnych przewodów:
- 1 – czarny
- 2 – niebieski
- 3 – zielono-żółty (PE)
- 4 – brązowy
- 5 – biały
Schemat połączeń oraz numeracja pinów przedstawione są na rysunku technicznym produktu. Typowe zastosowanie przewodu to szybkie rozbudowywanie, konserwacja lub serwisowanie instalacji bez konieczności lutowania lub śrubowania żył.
Podsumowanie – profesjonalne złącze z przewodem dla przemysłu
Konektor 7/8" męski–żeński, prosty z 5-pinami to niezawodne rozwiązanie dla wymagających systemów automatyki, które gwarantuje szybkie, uniwersalne i solidne połączenie elektryczne. Mechaniczna wytrzymałość, wysoka odporność na agresywne czynniki zewnętrzne oraz szeroka kompatybilność ze standardowymi urządzeniami przemysłowymi czynią ten produkt doskonałym wyborem do profesjonalnych aplikacji.
