Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

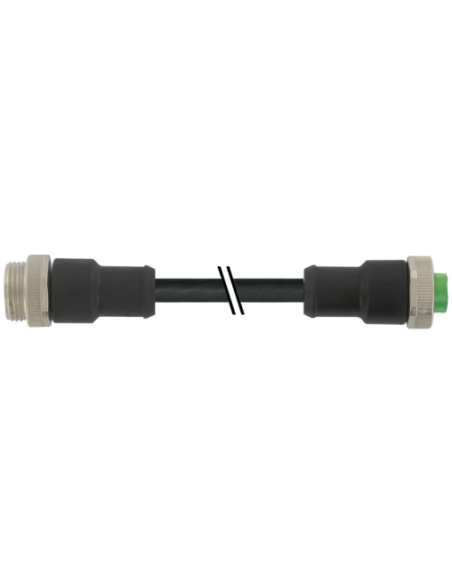

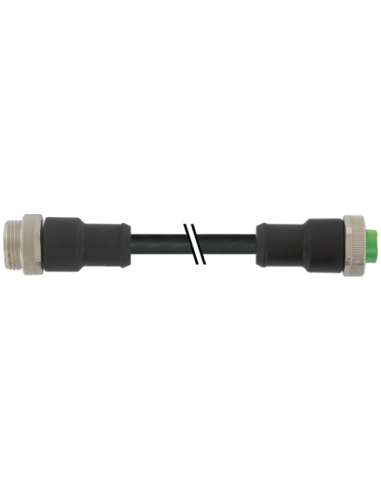

Konektor z kablem 7/8" 5-pinowy – męski/prosty na żeński/prosty, 20 m – 7700-A5A01-UMD2000
Przemysłowy konektor Mini 7/8" męski, prosty na 7/8" żeński, prosty o długości kabla 20 metrów to profesjonalne rozwiązanie do niezawodnych połączeń w wymagających aplikacjach automatyki przemysłowej, transportu, maszyn budowlanych oraz systemów zasilania. Kod produktu: 7700-A5A01-UMD2000.
Konektor przemysłowy 7/8" – właściwości i zastosowania
5-pinowy konektor przeznaczony jest do przesyłu zasilania oraz sygnałów, szczególnie w środowiskach narażonych na wysoką wilgotność, oleje oraz agresywne chemikalia. Dzięki wykonaniu z wysokiej jakości materiałów, doskonale sprawdza się zarówno w stacjach zasilających, szafach sterowniczych, jak i w instalacjach rozproszonych w przemyśle. Stosowany m.in. w:
- automatyce przemysłowej
- maszynach budowlanych i pojazdach specjalistycznych
- przemyśle spożywczym, farmaceutycznym i chemicznym
- aplikacjach outdoorowych, gdzie wymagana jest wysoka szczelność (IP68)
- systemach zasilania urządzeń peryferyjnych oraz w rozdzielniach energii
Najważniejsze zalety konektora Mini 7/8"
- Bardzo wysoki stopień ochrony IP68 – zapewnia całkowitą pyłoszczelność oraz odporność na długotrwałe zanurzenie w wodzie (przy poprawnym montażu – złącze włożone i dokręcone).
- Odporność na oleje i chemikalia – trwała obudowa z PUR oraz niklowana powłoka blokady gwarantują wytrzymałość w warunkach przemysłowych.
- Duża przewodność – możliwość pracy z napięciem do 600 V i prądem do 9 A na styk, co pozwala na przesył zasilania do wymagających odbiorników.
- Solidna mechaniczna konstrukcja – metalowe gwinty 7/8"–16 UN, duża powierzchnia klucza (SW24) oraz zabezpieczenie przeciwwstrząsowe umożliwiają pewny i szybki montaż.
- Szeroki zakres temperatur pracy: od –25°C do +80°C (konektor) oraz od –50°C (stała instalacja kabla) do +80°C (praca w ruchu i na stałe).
- Bardzo elastyczny i trwały kabel – powłoka PUR odporna na ścieranie i zgięcia (ponad 5 milionów cykli C-track), promień gięcia wynosi 7,5 razy średnicę zewnętrzną.

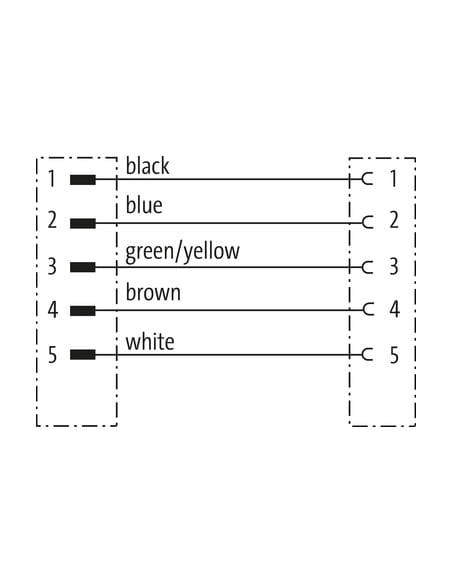

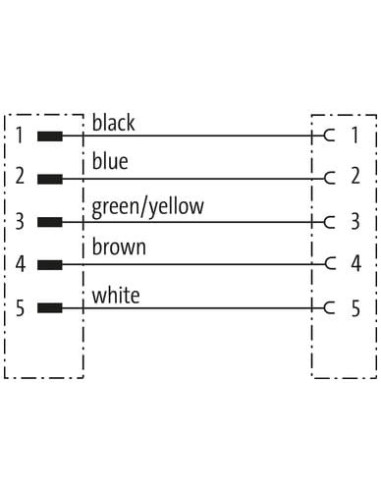

Budowa i schemat połączeń konektora 5-pinowego 7/8"
Konektor prosty, męski i żeński o typowej budowie wykorzystywany jest do szybkiego i niezawodnego łączenia przewodów sygnałowych i zasilających. 5 żył o przekroju 1,5 mm² (biały, niebieski, czarny, zielono-żółty, brązowy) umożliwia przesył wyższych prądów i zasilanie urządzeń o dużym poborze mocy. Przemyślany układ pinów gwarantuje kompatybilność z automatyką amerykańską i europejską.
Typowe zastosowania i kompatybilność
Konektory 7/8” 5-pinowe są szeroko stosowane w liniach produkcyjnych, systemach transportu i logistyki, maszynach przemysłowych, a także w modernizacji i rozbudowie istniejących instalacji elektroenergetycznych. Produkt jest zgodny z wymaganiami norm IEC oraz UL dotyczącymi odporności ogniowej i chemicznej.
Wskazówki montażowe i bezpieczeństwo eksploatacji
- Zabezpieczenie przeciwwstrząsowe – konstrukcja gwarantuje odporność na drgania i wibracje przemysłowe.
- Zaleca się stosowanie opasek kablowych w celu zabezpieczenia złącz przed niepożądanym naprężeniem.
- Uwaga na promienie gięcia: należy przestrzegać zalecanych wartości, aby zachować szczelność IP68 oraz trwałość instalacji.
Dostępna jest możliwość zamówienia innych długości kabli według indywidualnych potrzeb aplikacji. W przypadku stosowania w środowisku o szczególnie agresywnych mediach, zaleca się konsultację w sprawie materiału płaszcza kabla.
Polecamy także inne produkty z kategorii: Zasilanie »
