Męski prosty – żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

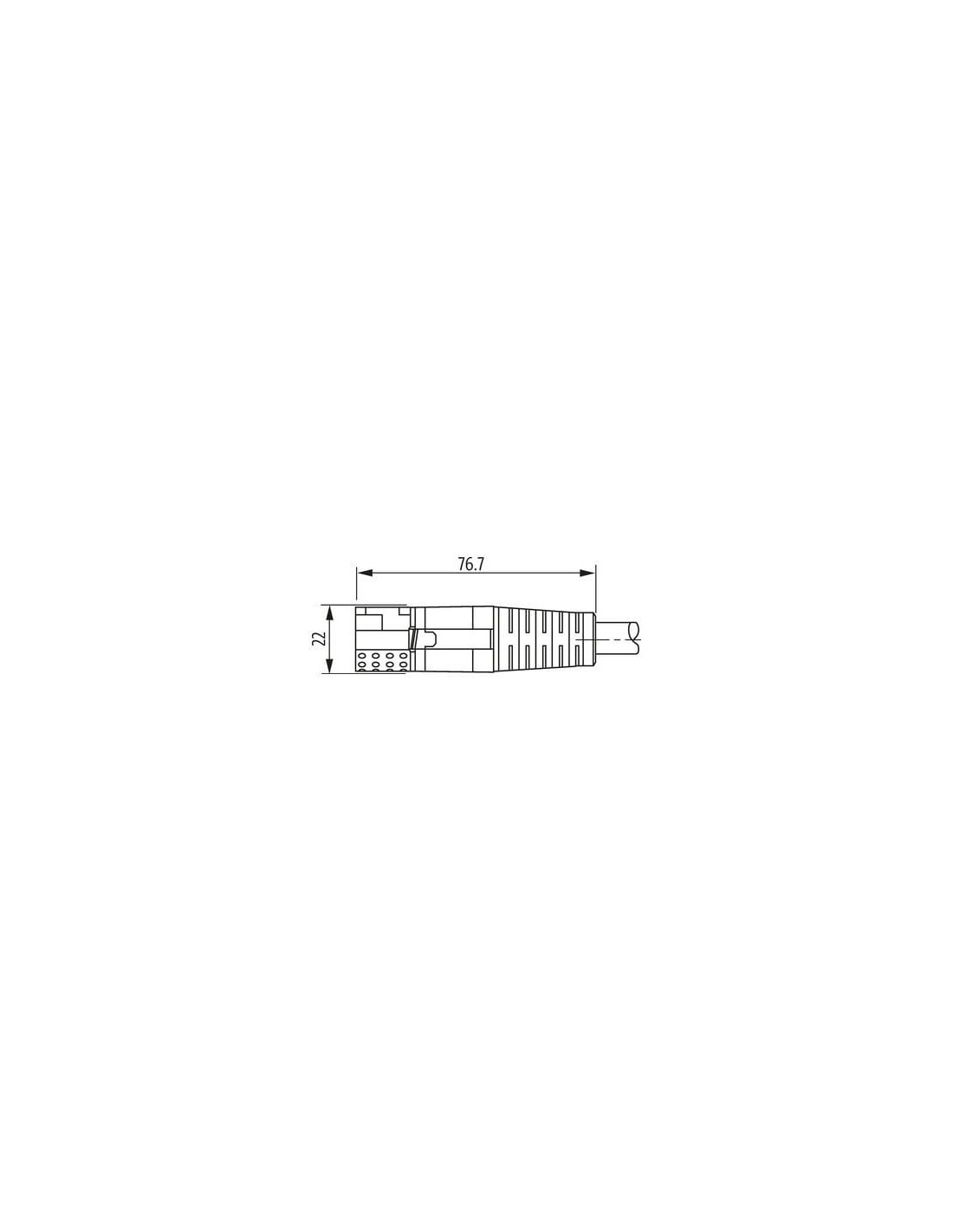

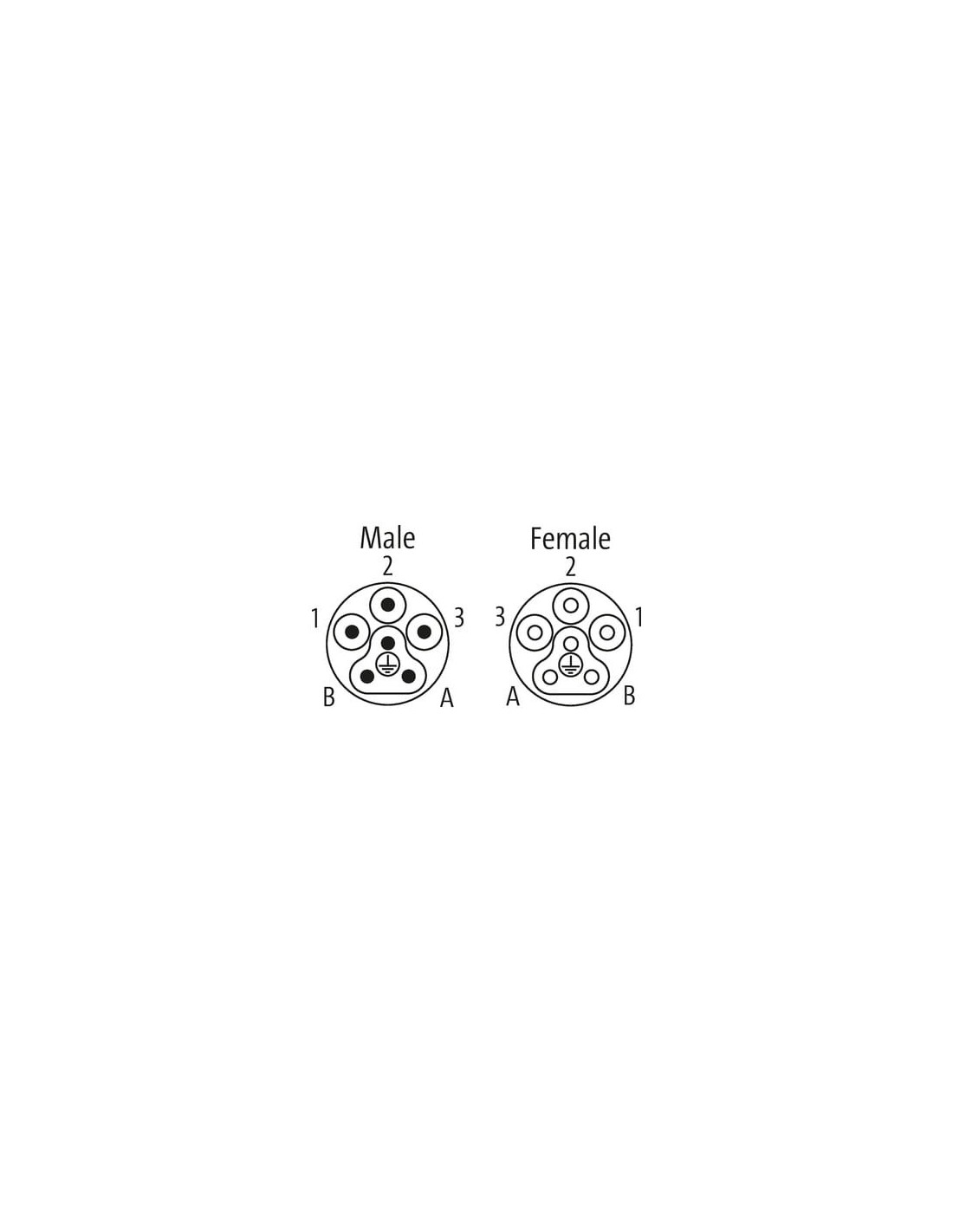

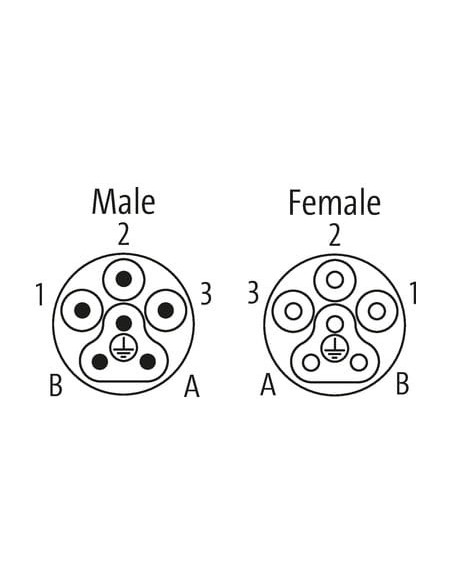

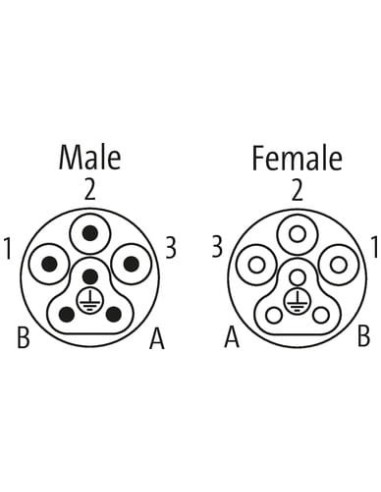

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

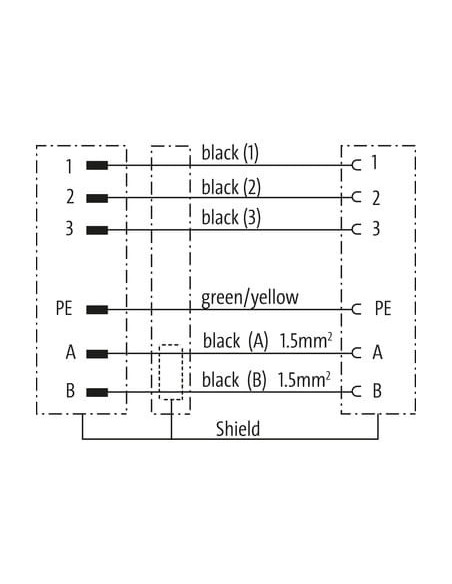

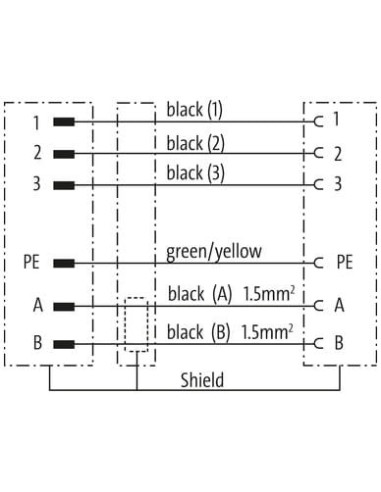

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

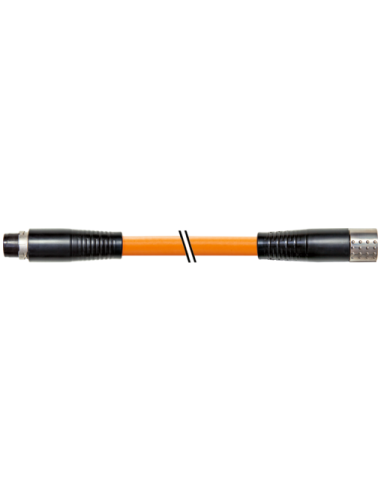

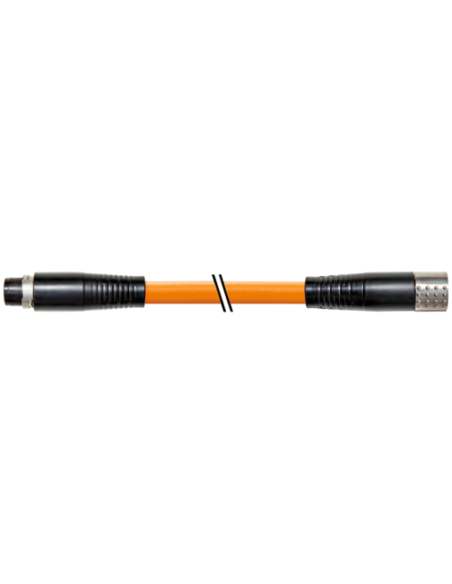

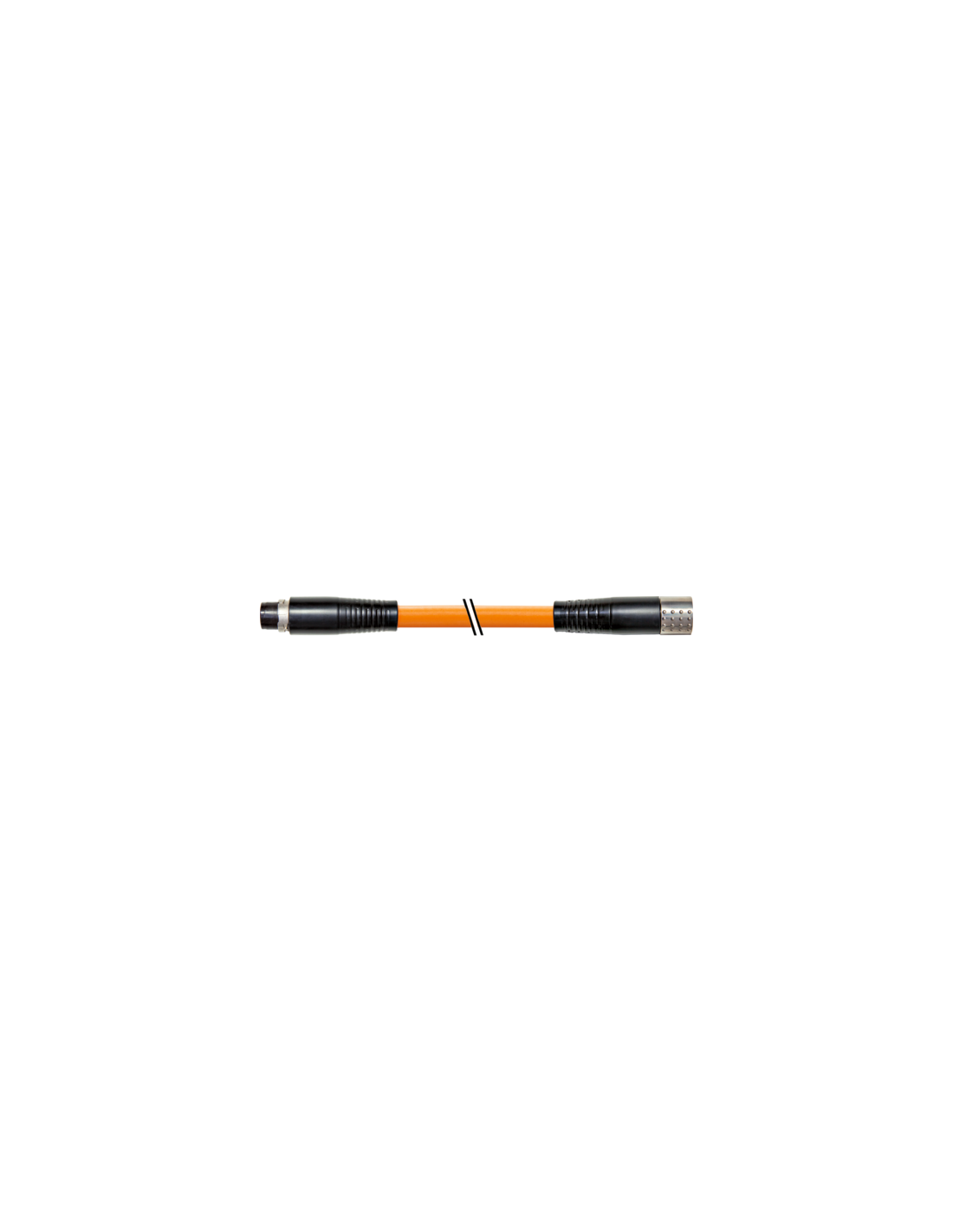

MQ15-X-Power męski 0°/MQ15-X-Power żeński 0° ekranowany – kabel połączeniowy przemysłowy
MQ15-X-Power męski 0°/MQ15-X-Power żeński 0° ekranowany o długości 2 metrów to specjalistyczny przewód przemysłowy stworzony do zastosowań, które wymagają wysokiej niezawodności, bezpieczeństwa oraz wytrzymałości na trudne warunki środowiskowe. Produkt sygnowany kodem 7000-P8341-P110200 jest dedykowany do profesjonalnych instalacji automatyki, maszyn i urządzeń, gdzie istotna jest wysoka jakość transmisji sygnału oraz zasilania.
Zastosowania kabla MQ15-X-Power – przemysł, maszyny i automatyka
Kabel MQ15-X-Power doskonale sprawdza się w środowiskach przemysłowych, gdzie konieczne jest przesyłanie zarówno mocy, jak i sygnału w jednej wiązce przewodów. Dzięki 6-pinowej konfiguracji oraz solidnemu ekranowaniu z oplotu miedzianego, kabel nadaje się do połączeń napędów, silników, rozdzielnic oraz urządzeń automatyki, a także w systemach zarządzania energią i transmisji danych w trudnych warunkach zewnętrznych oraz wewnętrznych.
- Niezawodne zasilanie oraz transmisja sygnałów – pozwala na przesyłanie wysokich napięć oraz sygnałów kontrolnych w jednym przewodzie.
- Wytrzymałość na czynniki środowiskowe – stopień ochrony IP67 gwarantuje odporność na wilgoć i pył (w stanie włożonym i przykręconym).
- Odporność chemiczna i mechaniczna – powłoka z PUR oraz materiały odporne na działanie olejów, chemikaliów i promieniowania UV.
- Doskonałe właściwości ekranowania – oplot miedziany zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
- Uniwersalność montażu – bagnetowy sposób zamykania oraz prosty montaż typu „włożone, przykręcone”.
Budowa i właściwości kabla MQ15-X-Power – przemysłowe rozwiązania
Kabel wyposażony jest w posrebrzane styki z miedzi oraz osłonę z wysokiej jakości tworzywa sztucznego o klasie palności UL94 HB, co zapewnia bezpieczeństwo eksploatacji i długą żywotność. Długość 2 m umożliwia wygodne podłączenie w aplikacjach wymagających krótkiego trasowania przewodów.
- Przewód 6-żyłowy – dodatkowe przewody dedykowane do transmisji sygnału (A, B, PE).
- Przekrój żył zasilających: 2,5 mm², przewody sygnałowe: 1,5 mm².
- Kolorystyka izolacji: pomarańcz – wyrazista identyfikacja przewodu w wiązkach instalacyjnych.
- Maksymalne napięcie robocze – do 1000 V AC, prąd do 16 A (przy przewodach zasilających).
- Obciążalność temperaturowa – zachowanie parametrów do 80°C w pracy ciągłej.
Zalety wykorzystania MQ15-X-Power w instalacjach automatyki
Zastosowanie kabli MQ15-X-Power umożliwia redukcję zakłóceń elektromagnetycznych dzięki skutecznemu ekranowaniu oraz zwiększenie bezpieczeństwa transmisji sygnałów sterujących i zasilających na odcinkach krytycznych. Bagnetowe złącze zapewnia szybki i pewny montaż oraz odporność na rozłączenie w wyniku wibracji czy drgań. Przewody są odporne na wielokrotne cykle gięcia (do 5 milionów) i mogą być stosowane w trasach ruchomych (C-track).
Typowe obszary zastosowań kabla ekranowanego MQ15-X-Power
- Robotyka przemysłowa
- Automatyka maszyn
- Transport i logistyka wewnętrzna
- Instalacje napędów i silników
- Systemy rozdzielcze energii
- Systemy zarządzania energią i transmisji danych
Dzięki wytrzymałej konstrukcji oraz odpornym na uszkodzenia materiałom, MQ15-X-Power męski 0°/MQ15-X-Power żeński 0° ekranowany jest zalecany do stałych oraz ruchomych instalacji wymagających wysokiej niezawodności oraz precyzyjnego przesyłu sygnałów i energii.
