Dostępny
Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

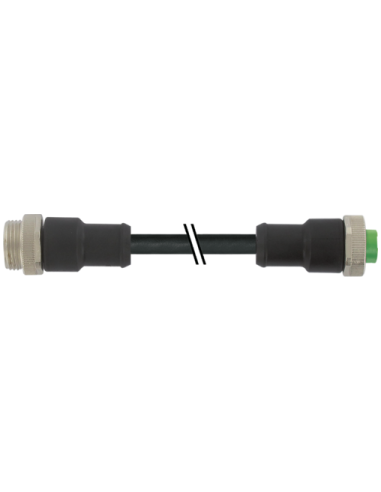

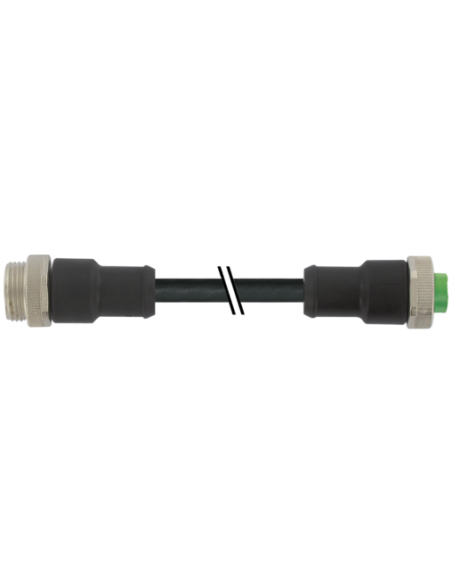

Konektor Mini 7/8" męski – żeński 7700-A3A01-UMB0150: Solidne połączenie dla systemów przemysłowych
Konektor Mini 7/8" męski, prosty / żeński, prosty (kod: 7700-A3A01-UMB0150) to profesjonalny kabel połączeniowy przeznaczony do zastosowań przemysłowych, w których liczy się niezawodność oraz bezpieczeństwo transmisji energii. Dzięki kompaktowej konstrukcji i wysokiemu stopniowi ochrony IP68, sprawdzi się nawet w trudnych warunkach pracy.
Zastosowanie konektora mini 7/8" – typowe obszary wykorzystania
Przewód połączeniowy 7/8" 3-pinowy dedykowany jest do automatyki przemysłowej, instalacji maszyn oraz systemów zasilania, wszędzie tam, gdzie wymagane są wytrzymałe rozwiązania elektroenergetyczne o odporności na czynniki zewnętrzne, chemikalia i oleje.
- Automatyka przemysłowa – niezawodne połączenie czujników, modułów zasilających i urządzeń sterujących
- Budowa maszyn – stosowany do zasilania napędów, rozdzielni i komponentów maszyn produkcyjnych
- Linie produkcyjne – kompatybilny z systemami wymagającymi bezawaryjnych połączeń nawet w środowiskach zapylonych lub wilgotnych
- Branża energetyczna – przewody i złącza o zwiększonej trwałości do pracy w wymagających warunkach
Wytrzymałość i niezawodność – właściwości techniczne
Obudowa konektora wykonana jest z wytrzymałego tworzywa PUR, co zapewnia odporność chemiczną i wytrzymałość mechaniczną. Dodatkowo niklowane elementy oraz odlew z cynku gwarantują wysoką trwałość i zabezpieczenie antykorozyjne.
Przewód o długości 1,5 m umożliwia elastyczne prowadzenie instalacji. Solidne uszczelnienie klasy IP68 chroni przed wilgocią i pyłem, a zakres temperatury pracy od -25°C do 80°C pozwala na użytkowanie w zróżnicowanych warunkach środowiskowych.
Bezpieczeństwo i efektywność pracy
Konektor mini 7/8" 3-piny został zaprojektowany z myślą o bezpieczeństwie i prostocie montażu. Wyposażony jest w zabezpieczenie przeciwwstrząsowe oraz solidne przykręcanie. Konstrukcja umożliwia łatwe i trwałe połączenie męskiej i żeńskiej strony w instalacjach o napięciu do 600V AC/DC oraz prądzie do 12A na styk.

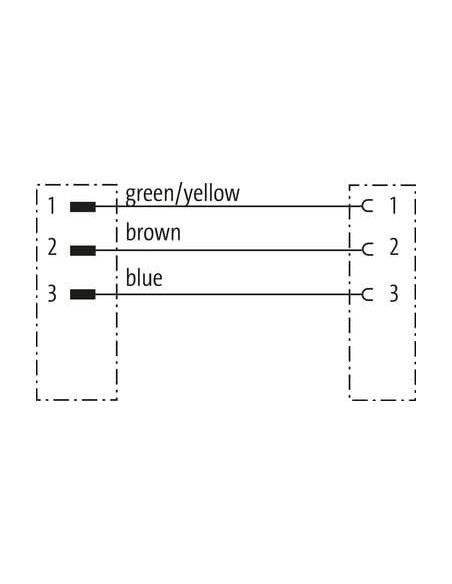

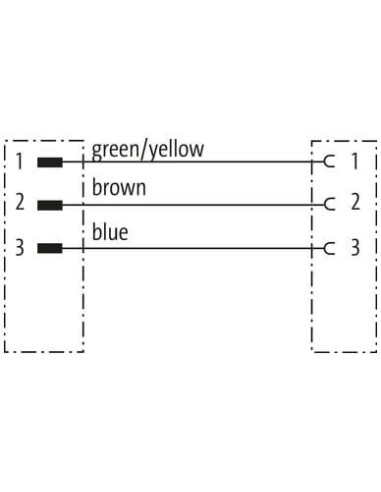

- Wyraźne oznaczenie kolorów przewodów (zielono-żółty, brązowy, niebieski) ułatwia prawidłowy montaż
- Zaciski śrubowe wspomagają bezpieczne i szybkie łączenie z innymi komponentami
Konstrukcja, wygoda i zgodność z normami
Konektor wyposażony w gwint 7/8" – 16 UN, z szerokością klucza SW24, zapewnia kompatybilność z innymi elementami systemów przemysłowych. Spełnia wymagania norm odporności na płomień (IEC 60332-2-2, UL 1581 FT2) oraz testów chemicznych i olejowych (DIN EN 60811-404).
Kabel PUR o przekroju 1,5 mm² i średnicy zewnętrznej około 7,4 mm gwarantuje długą żywotność nawet przy intensywnych ruchach, a promień gięcia oraz liczba cykli gięcia zgodne z C-track umożliwiają montaż w ruchomych aplikacjach.
Konektor mini 7/8" – kluczowe cechy

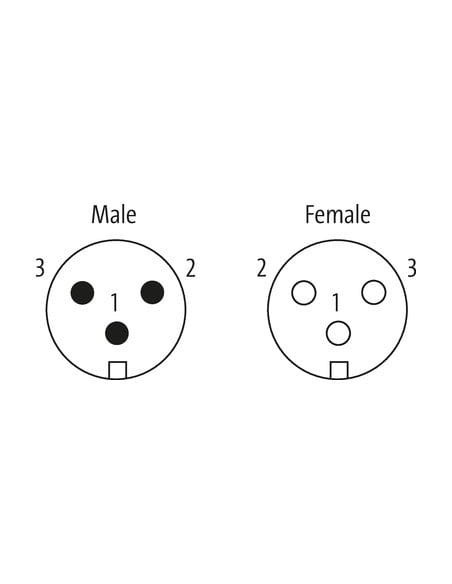

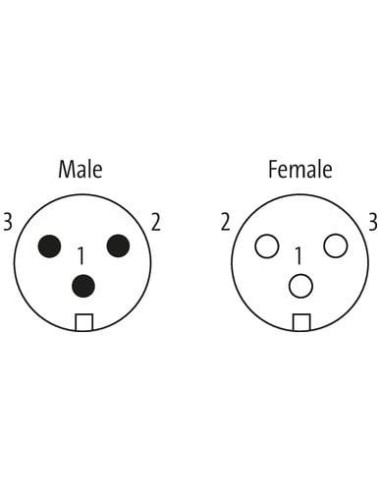

- Typ połączenia: złącze proste męskie/żeńskie, 3-piny
- Długość przewodu: 1,5 metra (inne długości dostępne na zamówienie)
- Wytrzymałość środowiskowa: pyłoszczelność, wodoszczelność IP68
- Bezpieczeństwo i łatwość montażu: oznaczenia kolorystyczne, trwałe zabezpieczenia
- Uniwersalne zastosowanie: automatyka, maszyny, energetyka, serwonapędy
Konektory 7/8'' są powszechnie wykorzystywane w nowoczesnych systemach zasilania i automatyki, zapewniając szybkie, szczelne i pewne połączenia elektryczne.
