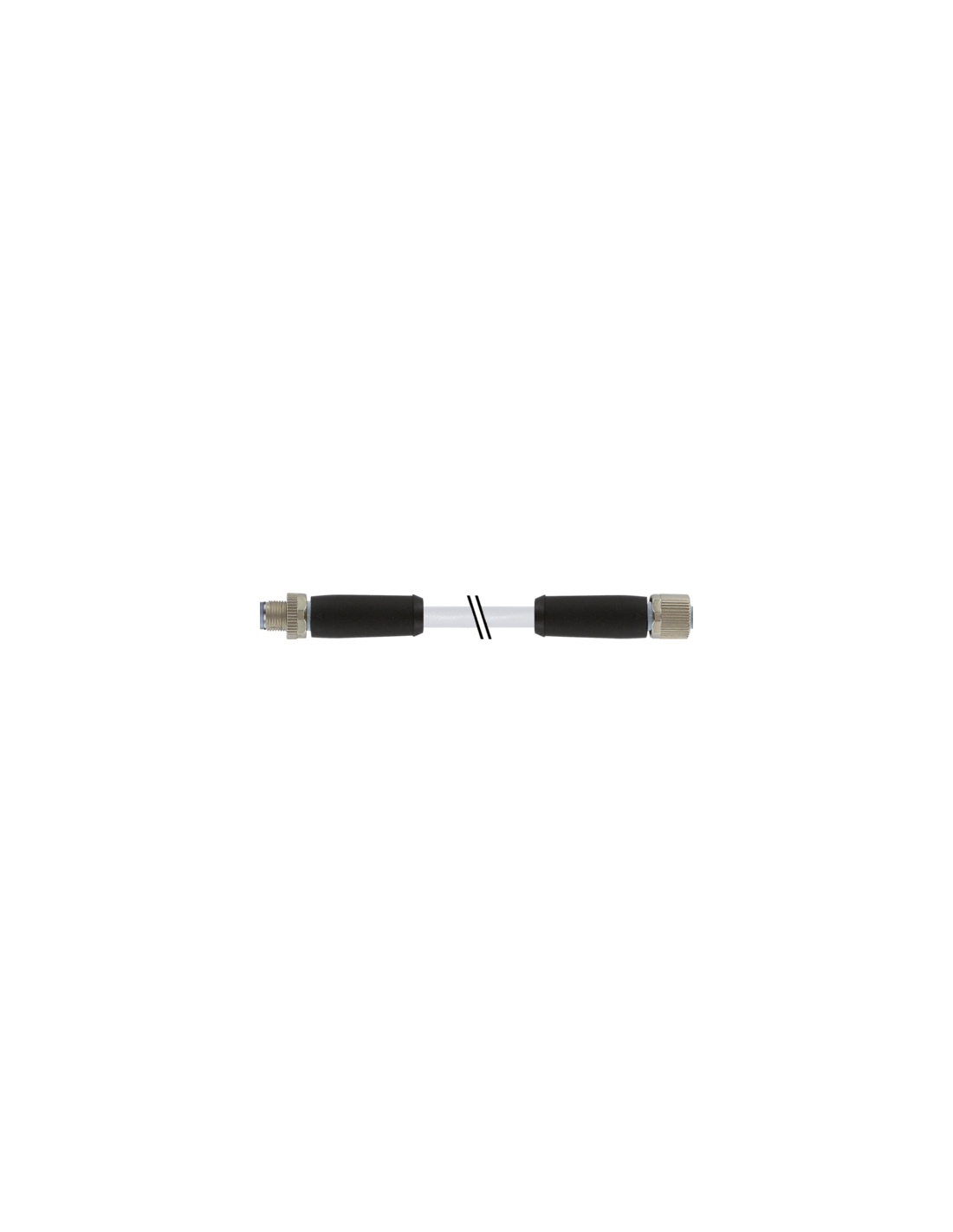

M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 50 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

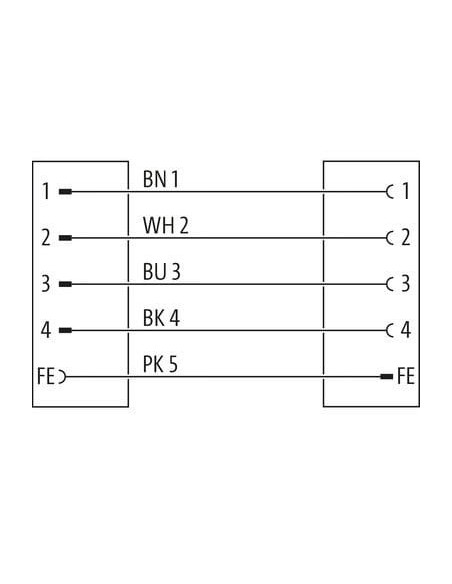

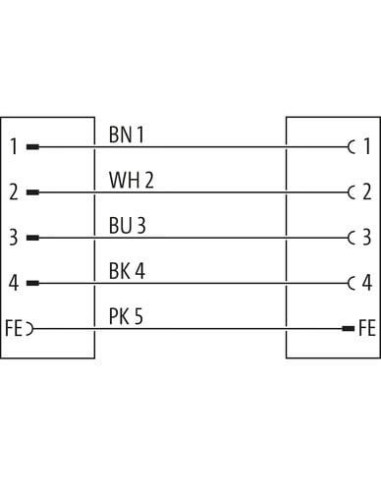

| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
General data | Cable
| Identyfikacja przewodu | P39 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 Power L-coded 5-biegunowe – Przemysłowe złącze zasilające o wysokiej wydajności

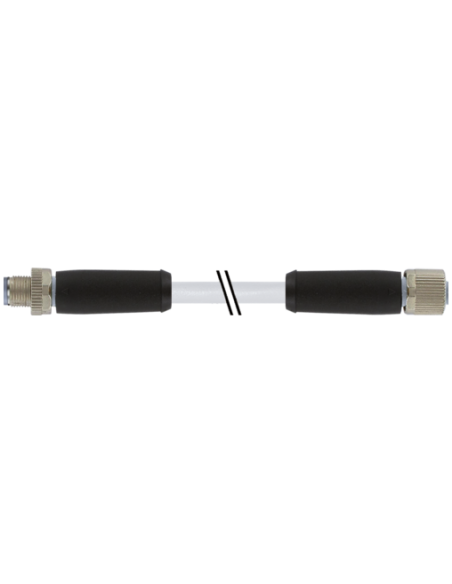

Złącze M12 Power L-coded 5-biegunowe o kącie 0° w wersji męskiej i żeńskiej (kod produktu: 7000-P4241-P395000) to zaawansowane złącze przemysłowe, które spełnia rygorystyczne wymagania automatyki oraz zasilania urządzeń. Produkt przeznaczony jest do szybkiego i niezawodnego łączenia instalacji, w których niezbędne jest przesyłanie znacznych prądów w trudnych warunkach środowiskowych.
Kluczowe cechy złącza M12 Power L-coded
- Pięć biegunów zapewnia elastyczność oraz szeroki zakres zastosowań w instalacjach zasilających.
- Kodowanie L gwarantuje kompatybilność z nowoczesnymi układami zasilania oraz zapobiega przypadkowym pomyłkom podczas podłączania.
- Proste połączenie męskie i żeńskie – 0° ułatwia montaż nawet w ograniczonych przestrzeniach.
- Duża długość kabla: aż 50 m umożliwia budowę rozległych instalacji oraz zastosowanie produktu w dużych zakładach przemysłowych.
- Odporność na warunki przemysłowe – wysoki stopień ochrony IP65, IP66K, IP67 zapewnia ochronę przed pyłem, wilgocią, wysokim ciśnieniem oraz czynnikami agresywnymi.
- Średnica przewodu 9,5 mm oraz wytrzymała izolacja PUR sprawiają, że złącze jest odporne na uszkodzenia mechaniczne i działanie chemikaliów.
Typowe zastosowania przemysłowe
Złącze M12 Power L-coded 5-biegunowe doskonale sprawdza się w:
- Automatyce przemysłowej oraz aplikacjach robotycznych, które wymagają niezawodnego zasilania silników, serwonapędów i modułów rozdzielczych.
- Systemach transportowych oraz liniach przenośnikowych w zakładach produkcyjnych.
- Instalacjach maszynowych do bezpiecznego przesyłu energii oraz danych sterujących.
- Infrastrukturalnych systemach zasilania do rozdziału napięcia, z zachowaniem wysokiego poziomu zabezpieczeń.
Główne zalety i wyróżniki techniczne
- Wysoka obciążalność prądowa (16 A na styk) oraz napięciowa (do 63 V DC).
- Pozłacane styki dla optymalnej przewodności elektrycznej i minimalizacji strat.
- Blokada z niklowanej stali oraz wytrzymała obudowa z tworzywa PUR zapewniają doskonałą ochronę mechaniczną oraz długą żywotność.
- Elastyczność instalacji dzięki odpornemu na promieniowanie UV, oleje i płomienie kablowi o 5 żyłach (skrętka miedziana 2,5 mm²).
- Zintegrowane zabezpieczenie przeciwwstrząsowe umożliwia montaż w środowiskach o zwiększonym ryzyku drgań.
Bezpieczeństwo, normy i certyfikacje
Produkt spełnia normę IEC 61076-2-111 oraz posiada certyfikaty takie jak cURus. Złącze zapewnia wysoki poziom bezpieczeństwa elektrycznego i mechanicznego – odporność dielektryczna do 10 kV, stopień zanieczyszczenia 3 oraz odporność na przepięcia do 1,5 kV.
Warunki eksploatacji
Zakres temperatury pracy obejmuje -25 °C do +85 °C przy połączeniu, a kabel zachowuje swoje właściwości w zakresie temperatury od -50 °C do +90 °C przy długotrwałej pracy. Promienie gięcia oraz wytrzymałość na skręcanie pozwalają na użycie złącza w aplikacjach dynamicznych.
Podstawowe informacje montażowe
- Montaż przez włożenie i przykręcenie – szybka i prosta instalacja.
- Średnica klucza SW17, gwint M12 x 1.
- Dodatkowe wytyczne dotyczące ochrony przed zginaniem dzięki specjalnym zaleceniom instalacyjnym (minimalizowanie sił mechanicznych, stosowanie opasek kablowych).
Podsumowanie – Złącze M12 Power do wymagających aplikacji
Wybór złącza M12 Power L-coded 5-biegunowego umożliwia budowę trwałych, bezpiecznych i wydajnych instalacji zasilających oraz sterujących w każdej nowoczesnej fabryce, magazynie czy automatycznej linii produkcyjnej. Łatwa instalacja, wysoka odporność na czynniki zewnętrzne, szeroki zakres temperatur pracy oraz zgodność z najważniejszymi normami gwarantują bezproblemową eksploatację nawet w najbardziej wymagających środowiskach przemysłowych.
